Изготовление бура ТИСЭ своими руками — чертежи и фото

Преимущества Тисэ технологии

Метод Тисэ чаще всего применяется в частном строительстве. Этот подход быстро становится популярным из-за своей универсальности и повышенной прочности, что позволяет использовать его практически на любом типе грунта.

Фундамент, выполненный по такой технологии, отличается повышенной долговечностью.

Широкое распространение этот метод получил благодаря набору исключительных характеристик, позволяющих использовать его как в обычном дачном строительстве, так и в больших масштабах бригадами рабочих.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Так, он обладает массой преимуществ, выгодно отличающих его от конкурирующих технологий:

• низкой ценой в сочетании с отменным качеством;
• высокой прочностью получаемого фундамента;
• хорошими теплопроводными характеристиками;
• возможностью возведения на любом грунте в разнообразных климатических условиях;
• отличной морозоустойчивостью;
• простотой выполнения в сжатые сроки.

Все это способствует чрезвычайно широкому распространению классической технологии Тисэ.

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

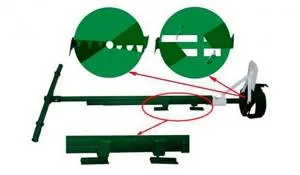

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

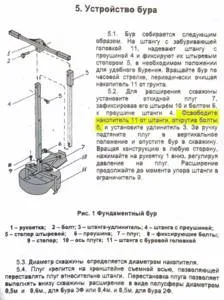

Строение бура Тисэ-Ф

Основными рабочими инструментами для возведения фундамента по этой технологии можно считать переставную опалубку и самобур, благодаря которому этот метод и получил свое название. Бур Тисэ-Ф используется для бурения скважин под сваи, которые имеют расширения в основании.

Инструмент состоит из:

• рукоятки для вращения;
• штанги (основной и удлиняющей секции) для регулировки глубины бурения;
• грунтоприёмника (накопителя) для рыхления и забора почвы;
• откидной лопатки для расширения скважины.

Именно этими особенностями конструкции обеспечивается комфортность использования.

Все работы выполняются благодаря следующему принципу действия:

• регулировка длины осуществляется за счет раздвигающихся секций штанги. Каждая часть имеет длину 110 см;
• рукоятка легко надевается на любую из них;
• фиксаторы закрепляют каждую секцию;
• грунтоприемник обладает диаметром 250 мм, приблизительно, в соответствии с диаметром углублений;
• цилиндрическая форма накопителя обеспечивает вертикальное положение скважин;
• направляющий штырь держит заданное направление при препятствиях;
• забор почвы осуществляется пластинами и резцами-разрыхлителями;
• крепление к накопителю откидной лапки происходит с помощью шпилек;
• шнур помогает поднимать лопату, опускание происходит под действием собственного веса.

Порядок действий

1. Наконечник можно сделать из сверла диаметром от 10 мм, чтобы бур шёл ровно, потому что свая требует вертикальной точности. Сверло неплохо справляется с этой задачей. В качестве резцов для забора земли подходит диск от циркулярной пилы, который распиливается пополам и приваривается к трубе.
2. Трубу нужно подбирать длиной из расчёта на глубину будущей сваи. Для частного строительства вполне подойдёт трёхметровая труба с внешним диаметром 32 мм с толщиной стенок 2,5 мм.
3. Угол наклона резцов рекомендуется сделать примерно 30 градусов, не больше, потому что иначе будет плохо работать.
4. Ручку лучше сделать съёмной, так как бур в процессе будет углубляться. Для ручки подойдёт труба меньшего диаметра чем основная, например, 25 мм. Она вставляется в основную трубу. Просверливаются отверстия. Соединение болтовое. К ручке приваривается поперечина. С её помощью осуществляется вращение всей конструкции. Рекомендуется приварить ещё и дополнительные держаки. Они облегчат вращение, снизят дискомфорт и усталость от работы.
5. В соединительную часть по мере необходимости вставляется заранее подготовленный удлиняющий переходник. Стыковая часть из трубы меньшего диаметра приваривается к основной, соединение также болтовое.
6. Плуг – это тот элемент конструкции бура ТИСЭ, который позволяет сделать расширение там, где будет основание сваи, так называемую пятку. Бетон класса прочности 25 МПа на сжатие работает с огромным запасом.
7. Пятка нужна для того, чтобы увеличилась площадь опоры на грунт. Плуг крепится верёвкой или тонким стальным тросом. Пока не дошли до глубины расширения, плуг держится параллельно трубе.
8. Когда достигнута необходимая глубина, и пора делать пятку, с помощью верёвки плуг опускается и начинает расширять отверстие. Плуг можно сделать из подручных материалов. К листу металла привариваются уголки. К основной трубе приваривается короткая трубка.
9. Болтами лист металла с уголками крепится к трубке, что обеспечивает подвижность конструкции плуга. Длина плуга подбирается с учётом желаемого диаметра пятки сваи.

Преимущество изготовления бура ТИСЭ своими руками в том, что вы можете оснастить свой строительный инструмент различными деталями. Их выбор зависит от характера грунта на участке строительства.

• Для тяжёлых грунтов, в том числе каменистых, не нужны острые кромки режущих деталей. Гораздо важнее, с каким наклоном они установлены, так как это влияет на количество захватываемого грунта. Стоит обратить внимание на клыки, которые смогут разрыхлять тяжёлую почву. Наличие в грунте камней до 5 см подразумевает увеличение расстояния между режущими кромками. Это нужно, чтобы мелкие камни легко попадали в сборник грунта. Для глинистых грунтов данная конструкция тоже подходит.
• При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину.

Сделать бур ТИСЭ своими руками несложно. Если понять принцип его действия, на само изготовление может хватить нескольких часов. В использовании он тоже достаточно прост. Перед непосредственным применением бура на участке размечаются места будущих скважин. Необходимо удалить верхний слой почвы, добраться до грунта. Устанавливаем бур ТИСЭ вертикально, ориентируясь на грунтоприёмник. Вращают бур по часовой стрелке. Почву, которая будет накапливаться в процессе продвижения бура в глубину, необходимо время от времени удалять. Для этого бур достают из скважины.

Глубину бурения нужно постоянно контролировать с помощью рулетки. На глубине, которую заранее определили как уровень расширения или пятки, пора применять плуг. Скважина получит расширение на глубине, что обеспечит в дальнейшем прочность сваи и всей конструкции в целом. На данном этапе стоит быть предельно внимательным и доставать инструмент из скважины только с собранным плугом. Иначе можно разрушить стенки скважины.

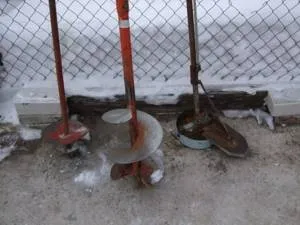

Делаем бур ТИСЭ из садового бура

Еще видео про самодельный механизм:

Фундаментный бур ТИСЭ-Ф Это ручной бур для земляных работ , используется при возведении зданий по технологи индивидуального строительства (ТИСЭ). Он незаменим при бурении скважин диаметром 25 см для столбчатого фундамента , которые расширяются к низу. При этом диаметр расширения составляет 50-60 см. Это необходимо для придания фундаменту большей прочности и увеличения его опорной площади.

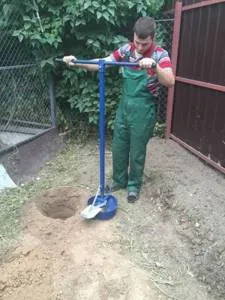

Бурение производит один человек вручную , что достаточно удобно и эффективно , благодаря конструкции бура , который выполнен в виде раздвижной штанги. На одной стороне фундаментного бура ТИСЭ находится накопитель грунта с двумя резцами , а на другой перекладина с двумя ручками. Вес бура составляет 11 кг.

Над накопителем грунта закрепляется откидной плуг , который наклоняется под собственным весом. При бурении плуг срезает пласт земли со стенок скважины и формирует расширение. Под воздействием собственного веса плуг опускается и срезает грунт , находящийся ближе ко дну скважины , что дает возможность создать скважину с анкерным полусферическим расширением. Срезанный грунт поступает в накопитель и поднимается на поверхность.

При бурении следует учитывать направление. Так вращение бура фундаментного ТИСЭ по часовой стрелке дает возможность пробурить скважину вглубь , если же требуется анкерное расширение , то вращать инструмент надо против часовой стрелки.

Прежде чем приступать к бурению , нужно лопатой убрать дерн. Только помните , что при бурении , если вы продолжаете работать с плугом и вращаете бур по часовой стрелке , то тем самым создаете лишнюю нагрузку.

Бурение можно начинать вручную , простым земляным буром , который поможет сделать неглубокие скважины , при этом облегчив и ускорив процесс. После этого следует продолжить бурение фундаментным буром ТИСЭ. Не стоит раскладывать штангу инструмента полностью , лучше оставить 10-сантиметровый запас , чтобы предупредить разъединение частей.

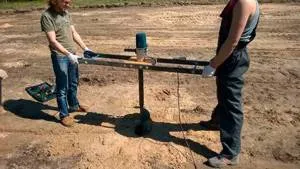

В зависимости от типа грунта можно бурить скважины как одному , так и вдвоем. При обустройстве фундамента на плотных почвах , к примеру , глинистых , к бурению лучше привлекать напарника.

Каждый строитель знает , что анкерное расширение должно быть полусферическим , однако плуг не полностью принимает горизонтальное положение , что объясняется нехваткой собственной массы для того , чтобы срезать землю. Поэтому не удается добиться максимального диаметра расширения внизу. Однако данный факт ничуть не влияет на надежность и долговечность фундамента.

Существует три разновидности бура: ТИСЭ-Ф200 , ТИСЭ-Ф250 , ТИСЭ-Ф300

ТИСЭ-Ф – фундаментный бур , который используется для бурения скважин в земле с расширением до 60 см. Он оснащен плугом , который имеет три положения для бурения – 40 , 50 , 60 см.

Фундаментный бур для земляных работ ТИСЭ-Ф в настоящее время снят с производства , поэтому просим вас ознакомиться с новыми разработками компании ТИСЭ: фундаментными бурами ТИСЭ-Ф200 , ТИСЭ-Ф250 и ТИСЭ-Ф300

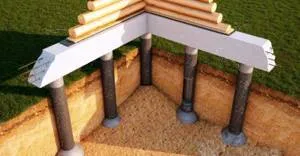

О фундаменте ТИСЭ

Видео обзор бура ТИСЭ для строительства фундаментов

Характеристики

В специализированных магазинах можно купить два варианта бура Тисэ, которые отличаются лишь конструкцией накопителя.

В легких грунтах с бурением справится один человек, а в глинистых почвах работать придется вдвоем

Общие подробные характеристики стандартного инструмента можно посмотреть в таблице:

Как функционирует бур для фундамента

Технология бурения довольно простая и не требует специальной подготовки.

При выполнении мероприятий по формированию скважин выполняйте работы по следующему алгоритму:

1. Произведите разметку свайного поля и удалите дерн на участках бурения.
2. Соберите ручной бур ТИСЭ, укомплектуйте его необходимым накопителем.
3. Выкопайте в зоне бурение небольшие приямки глубиной 15–20 см.
4. Установите в точке бурения инструмент, обеспечив его вертикальное положение.
5. Вращайте самодельный бур ТИСЭ, прилагая к рукоятке усилия в направлении часовой стрелки.
6. Контролируйте наполнение грунтоприемника, периодически извлекайте из него почву.
7. Удлините, при необходимости, длину штанги и зажмите фиксатором ее составные части.
8. Продолжайте погружение в грунт, сформируйте углубление в нижней части полости.
9. Потяните за шнур, поднимите лопатку и извлеките из скважины инструмент.

Бурение скважин для свай ТИСЭ
Выполняя работы на легких почвах, один приямок можно сформировать за полчаса. Продолжительность бурения на тяжелых грунтах в 2–2,5 раза дольше.

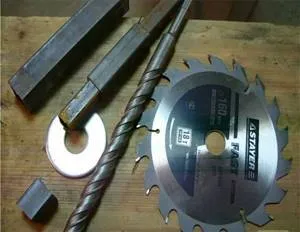

Необходимые материалы

Для самостоятельного изготовления бура Тисэ не обойтись без следующего набора инструментов и материалов:

• болгарки;
• сварочного аппарата;
• электродрели;
• кисти малярной;
• приблизительно 20 см водопроводной трубы, диаметр которой около 32 см;
• профильной трубы сечением 40х40 мм, двух кусков, длина которых составляет 150 см;
• полосы металла размером 5х25 см, толщиной около 3 мм;
• полосы металла 3х120 см, толщиной 2 мм;
• диска пилы диаметром 22 см;
• шнура капронового длиной 300 см;
• антикоррозионной краски.

Разработка стволов свай ТИСЭ.

Вертикальную часть свай (ствол) можно разбурить тремя основными способами: ручным буром, мотобуром и буровой машиной. Стоит сказать, что сперва ствол разбуривается на необходимую глубину, а уже затем в дно скважины упирается грунтовой накопитель бура и делается уширение.

Ствол сваи ТИСЭ

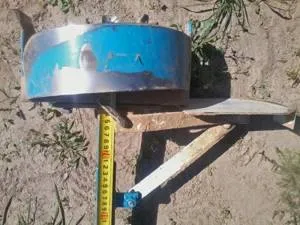

Накопитель бура ТИСЭ-Ф

РУЧНОЙ БУР.

Как бы не была хороша и продумана конструкция ручного бура, он всё равно является РУЧНЫМ инструментом и работа с ним предполагает огромное количество грубой физической силы. Разумеется, в мягком грунте работа идёт гораздо быстрее, чем в твёрдом. Самыми трудными являются случаи, когда в грунте встречаются камни, бой или щебень. Да же умелыми руками в среднем по твёрдости грунте разрабатывать 30 уширений ручным буром можно 5-7 дней, а то и дольше. Всё таки, при небольшом количестве свай (от 5 штук) разумнее воспользоваться следующим способом бурения. Вся серия буров “ТИСЭ-Ф” не отличается прочностью и износостойкостью, разработчик явно рассчитывает на регулярное обновление буров потребителями. Самым частым дефектом является скручивание стойки бура, регулярно приходится её чинить, отчего многие рабочие сами модернизируют буры под себя.

Модернизированная стойка бура ТИСЭ-Ф из турбы 50х50х3 мм

Место скрутки бура ТИСЭ-Ф

Арендовать средний мотобур можно за 2 – 3 тысячи рублей в сутки плюс несколько сот рублей на бензин. Хороший мотобур, который сократит Ваши время, нервы, а может и деньги будет стоить около 3 тысяч рублей в день. Хороший мотобур подразумевает несточенный шнек нужного диаметра, желательно шнек должен иметь предохранитель от удара о камни, шнек должен иметь острый нож внизу и производительный двигатель. Обязательно обратите внимание на диаметр шнека; при меньшем диаметре шнека в скважину может потом не поместиться грунтоотборник бура ТИСЭ. В этом случае придётся вручную расширять стволы, что трудозатратно. При затуплении ножа в процессе работы имеет смысл заточить нож вручную, это сэкономит время. Скорость работы двух неопытных человек хорошим мотобуром в средних по прочности грунтах составит 10-15 скважин в день, возможно больше. Если в грунте окажется большое количество камней – как пойдёт, но производительность может упасть в разы. Скважины с диаметром более 300 мм имеет смысл разбуривать тяжёлой техникой.

Шнек для мотобура

БУРОВАЯ МАШИНА.

Смена буровой машины (японца) стоит 12-15 т.р. плюс 30-50 рублей за километр дороги. Смена составляет 7 часов, восьмой час берётся на доставку, установку/сборку техники на участке. Стоит сказать, что хорошая техника будет стоить около 14-15 тысяч рублей. Хорошая техника – это означает в первую очередь несточенный шнек (обязательно проверьте его диаметр в начале, если он меньше заявленного на 5 мм, то лучше вызвать другую машину – бур ТИСЭ в такую скважину не влезет), хороший оператор (плохой оператор может бурить долго, а главное с низкой точностью). При количестве скважин более 18-20 штук мы используем тяжёлую технику, поскольку экономически она всегда оправдает себя. За смену в среднем такая техника может разбурить 50-70 скважин глубиной до 2 метров. Добавлю, что при завершении Вашего объёма работы раньше (например, всё разбурили всего за 2 часа, а не за 7) вам могут сделать скидку, но минимальную – не более 2 тысяч рублей. Особенно актуально использовать буровую машину при большом количестве свай (от 35 штук) с диаметром 300 мм и более.

Буровая машина (японец)

Бывают ситуации, когда техника на колёсном ходу (тот же “японец”) не может проехать по участку к пятну застройки. Если это проблема вероятна, то подготовьте проезд заранее. Если подготовка по каким-либо причинам невозможна, то в таком случае можно воспользоваться техникой на гусеничном ходу. Такая техника доставляется до участка на машине, поэтому данный вариант обойдётся подороже. Смена бурилки в среднем 13-15 тысяч рублей, а вот доставка будет стоить 60-80 рублей за километр.

Бурилка ну гусеницах

Способ изготовления

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта.

Конструкция и материалы бура ТИСЭ позволяют сделать его своими руками самым простым инструментом

Сделать можно таким способом:

• вварить две вертикальные пластины шагом 40 мм в верхнюю часть куска водопроводной трубы;
• вставить между вваренными пластинами, а затем приварить кусок профиля. Это станет основной осью бура;
• разрезать наполовину диск пилы с помощью болгарки;
• с нижней стороны трубы под углом примерно 15° приварить две половинки диска пилы. К корпусу режущей кромкой приваривать одну сторону, а другую — к оси;
• сделать профиль с внутренним размером немного больше профильной трубы, используя полосу из металла. Если профиль квадратной формы, к нему необходимо приварить ушко с отверстием диаметром 8 мм и надеть на профиль. Оно предназначено для перемещения плужка;
• из другой металлической полосы согнуть два П-образных профиля размером 40х40 мм;
• приварить их к оси так, чтобы получился внутри квадрат, куда и надо вставить удлинитель штанги. Так, в результате должно получиться, что один профиль присоединяется к верхней части, другой -к нижней, приблизительно 50 см;
• со стороны режущих элементов в ось вставить старое сверло, диаметр которого около 20-25 мм и вварить;
• по краям вваренных пластин сделать две петли с углублениями диаметром 8 мм. В эту часть в будущем будет закрепляться плужок;
• отрезать из металла часть длина которой будет на 12 см больше, чем радиус трубы;
• эту часть просверлить, сделав отверстие диаметром 8 мм, и приварить в середине петлю;
• лезвие плужка закрепить к петлям, а к петле в середине лезвия прикрепить шнур. Когда он будет подниматься вверх, то лезвие плужка будет прижато к оси штанги, а когда шнур будет отпущен, лезвие будет опускаться, и из-за этого внизу отверстия создастся расширение в форме сферы;
• к удлинителю оси приварить поперечину длиной около 60 см, вращающую бур Тисэ.

Готовую конструкцию надо очистить от грязи, обезжирить и покрыть антикоррозионной краской.

Бур тисэ – достоинства и недостатки инструмента

Если вы решили построить себе дом, дачу или хозблок, то такой инструмент вам понадобится. Технологию бурения таким способом в основном используют именно для индивидуального строительства. Методика устройства фундамента свайным способом набирает популярности, ввиду универсальности применения, повышенной прочности конструкции. Использовать сваи можно практически на любом типе почвы. Кроме того, свайный фундамент характеризуется повышенным сроком эксплуатации.

Бур тисэ, инструмент чисто ручной, который приводится в работу вашими собственными силами. На конце у бура есть ручки, за которые вы будете держаться, и выполнять круговые движения. Принцип бурения довольно прост: лопатой вам нужно сделать приямок, в который и устанавливается бур, и начинать «сверлить» отверстие в грунте. Каковы же преимущества бура?

1. Он выгодно отличается от конкурентов по параметру цена – качество. Стоит инструмент довольно дешево, а если сделать его своими руками, то себестоимость, вообще, мелочная. Такой бур может позволить себе каждый.
2. Получаемое отверстие достаточно качественное и пригодно для устройства фундамента на сваях.
3. Простота и эффективность выполнения работы. Вам не нужно иметь особые навыки, чтобы сделать идеальное отверстие своими руками при помощи бура.
4. За счет телескопической конструкции инструмента, глубина отверстия может достигать до 2,5 м.

Бур станет для вас лучшим помощником при устройстве свайного фундамента. Из минусов можно отметить затраченное время и усилия. Так как механизм приводится в действие физической силой, то скорость рытья сваи зависит от вашей силы. В отличие от того же бензобура, чтобы вырыть скважину 80 см, вам потребуется примерно 40 минут. Это притом что грунт будет с минимальным количеством корней, камней и других включений. А с твердой почвой работать еще труднее. Так что настройтесь на то, что на работу вы потратите много сил и времени. Но все же, бур пользуется популярностью и достаточно пригоден для устройства свайного фундамента.

Как применять

Для того, чтобы создать скважину для фундамента бур необходимо поставить на заранее отмеченное место, и вращать так, чтобы происходил забор земли в накопитель режущей части.

После того, как он наполнится, бур достают и чистят от почвы. После того как необходимая глубина будет достигнута, плужок надо отпустить, и, вращая, сформировать нижнее уширение. В подготовленную скважину надо установить арматуру, стакан из рубероида и залить сваю под ростверк основы бетоном.

Народные умельцы создали целую массу самых разных конструкций, с помощью которых в почве делают углубления с расширением внизу в виде полусферы.

Как сделать такой прибор?

Чтобы сделать бур ТИСЭ своими руками, понадобится часть трубы, ее диаметр должен варьироваться в пределах 25 – 32 см.

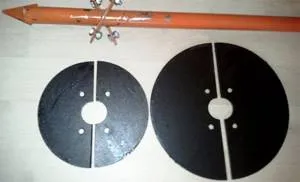

Чтобы инструмент выполнял резку по почве, понадобится половина диска от круглой пилы. Эти два материала составляют основу приспособления, но помимо этого понадобятся еще дополнительные инструменты.

Остальные части бура и приспособления:

• прибор для сварки;
• штанга из металла с рукояткой (если нужны более глубокие отверстия, то нужно иметь конструкцию, которая может выдвигаться, и фиксатор);
• часть трубы из металла (по ее ширине будут делаться отверстия в грунте);
• три штуки петель из металла;
• пруток из металла (для управления буровой пластиной);
• пластина из металла;
• диск от круглой пилы (две половины);
• краска от коррозии металла.

Как можно заметить, особо экзотичных материалов нет – все это можно найти дома, если человек строит загородный дом.

Как было сказано выше, основой инструмента будет труба от водопровода, которая нужна, чтобы накапливать грунт.

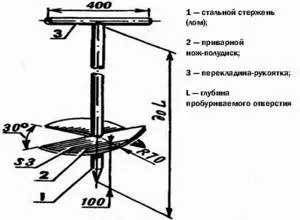

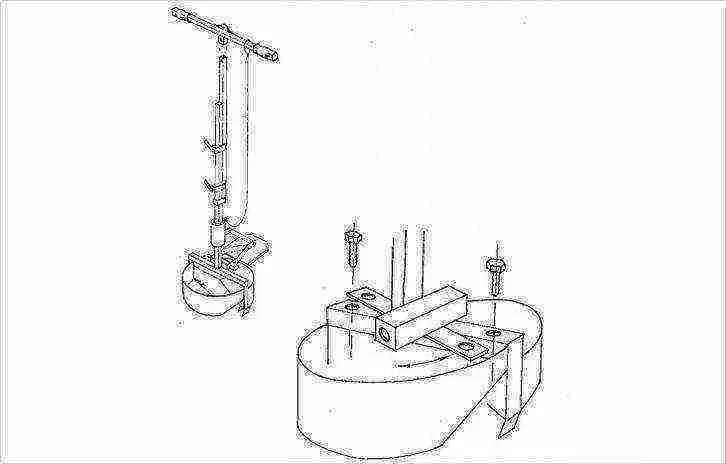

Чтобы сделать бур ТИСЭ своими руками, рекомендуется иметь под рукой фото или чертеж устройства, который дан выше, чтобы иметь наглядный пример того, как это должно выглядеть.

Итак, чтобы сделать такой прибор самостоятельно, нужно, во-первых, приварить половинки от пилы под несильным углом ближе к концу металлической штанги.

При этом не нужно забывать, что приваривать следует горизонтально и нужно оставить наконечник. В результате получаются две части, которые выполняют режущую функцию.

Затем над этими двумя частями пилы следует приделать часть вашей трубы, которая будет накапливать грунт во время бурения.

Потом нужно приварить резцы, которые помогут делать отверстия даже в жестком грунте при неблагоприятных погодных условиях.

Резцы нужно приваривать с внешней стороны трубы-накопителя. Количество резцов можно сделать от двух до шести штук, по желанию. На их количество влияет тип почвы и на какие погодные условия будет рассчитан инструмент.

Чтобы на дне отверстия можно было сделать полусферическую полость, необходимо приварить три петли из металла – на полоске из металла и на штанге.

На полоске петля нужна, чтобы формировать полусферу. В принципе, петля может быть и не совсем ровной, главное, чтобы она могла создать хорошую основу для фундамента дома.

Пруток нужно закрепить в конце пластины.

В результате благодаря петлям и прутку режущие части пилы смогут подниматься и опускаться, если понадобится.

Ширину полусферы внизу отверстия можно будет фиксировать, если приварить к буровой штанге еще петель.

Радиус скважин зависит еще и от того, на какое расстояние опущена пластина, которую закрепили на буре. После того как бур ТИСЭ готов, можно покрыть его краской против коррозии.

Выше представлено фото, как соединяются две части конструкции бура.

Видео-урок:

Советы и секреты

Такой инструмент можно легко сделать своими руками, и, если потребуется, изменить конструкцию, адаптировав к необходимым условиям, зависящим от вида почв, на которых возводится основание. Понятно, что, если расширять углубление внизу, то, в любом случае, в образовавшемся отверстии будут какие-то недостатки.

Так, рекомендуется прислушаться к советам умельцев:

• для применения бура на сложных почвах не стоит очень заострять кромки резцов;
• если в грунте много камней диаметром до 5 мм, то расстояние между кромками лучше увеличить. В этом случае, они не попадут в приемник, в противоположном случае, камни будут постоянно забиваться в зубчики;
• для того, чтобы рыхлить грунт, стоит сварить на трубу несколько клыков. Прежде всего, это касается глинистых почв, а также рекомендуется и для сыпучего грунта;
• если кромки резцов расположить недалеко друг от друга, то такой инструмент будет с легкостью не давать земле осыпаться.

Бур ТИСЭ без проблем справляется с небольшими корнями деревьев и выталкивает отдельные камни до 5 см

Использовать такой инструмент довольно просто.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Бур ТИСЭ фундаментный ручной комплект универсальный
Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Цена

Если, все-таки, решено не тратить время на изготовление инструмента, его можно просто купить в специализированном магазине, причем необходимых размеров и конфигурации.

Покупая этот инструмент необходимо обратить внимание на следующее:

• длину рукоятки, и есть ли возможность ее увеличить для повышения удобства работы;
• диаметр части, ответственной за резку, от чего зависит диаметр будущего углубления;
• качество металлической составляющей;
• вес. Ведь чем меньше будет бур, тем комфортнее можно работать.

Для некоторых, из-за повышенной стоимости и сложности технологического процесса, лучше будет арендовать бур.

Но, если он необходим для многоразовых работ, купить фундаментный бур Тисэ- Ф можно как в строительных магазинах, на рынках, так и у официальных дилеров.

Цены зависят от конкретного типа и варьируются от 3 500 до 5 000 рублей по Москве. Вполне вероятно, что в зависимости от региона, цена будет несколько отличаться.

Среднюю стоимость новых моделей можно посмотреть по таблице:

Бур Тисэ — это необходимых инструмент, предназначенный для того, чтобы сделать скважины при строительстве свайного или столбчатого фундамента. Бур Тисэ всегда можно купить в специализированном магазине, а можно попробовать сделать своими руками по чертежам, при этом сэкономив на всем строительстве.

Подробнее об изготовлении фундаментального бура Тисэ, предназначенного для бурений скважин под сваи, своими руками можно посмотреть в видео:

Самостоятельное изготовление: материалы, инструменты

Значительно сократить строительные расходы позволяет самодельный бур ТИСЭ. Технически грамотный застройщик легко выполнит задачу. Главное, иметь натурный образец или чертежи бура ТИСЭ. Изготовить бур ТИСЭ своими руками несложно, используя следующие материалы, инструменты:

• Металлическая труба диаметром 250-300 мм. Размер выбирается согласно предполагаемому диаметру скважины.
• Рабочий орган дисковой пилы.

Бур Тисэ можно сделать своими руками по чертежу

• Труба рукоятки.
• Элементы, позволяющие произвести фиксацию частей штанги.
• Металлические прутья, пластины, петли.
• Аппарат электродуговой сварки.
• Составы, предохраняющие металл от коррозии.

Способ крепления ножей

Лопасти съёмного типа на болтах

Если предполагается бурение скважин разного диаметра, то лопасти на инструменте можно сделать съёмного типа. Для этой цели приваривают две полки к стержню и к ним болтовым соединение крепят ножи, как это показано на верхней фотографии.

Оптимальный угол атаки составляет 30-40⁰

Если вы не собираетесь изменять диаметр лопастей, то наиболее оптимальный вариант, это ø120 мм и для этого как нельзя лучше подойдёт пильный или обрезной диск ø125 мм (5 мм ширина алмазного напыления и его уже не будет), который нужно разрезать на два полукруга. Посадочное место ø22,5 мм придётся подгонять под стержень, электросваркой отрезав лишнее. Для мягких грунтов угол атаки обычно делают 30⁰, а иногда даже 40⁰, но для твёрдых лучше понизить его до 22-25⁰.

Составные части садового бура: 1) стержень с остриём, 2) режущие диски, 3) ручка для вращения

Вот чертёж самодельного садового бура с лопастями ø120 мм (по диаметру отработанного режущего диска по бетону с алмазным напылением). Ниже находится видеоролик по изготовлению такого инструмента:

Видео: Садовый бур своими руками в домашней мастерской

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.
Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Шнековый бур

Принципиальная схема изготовления шнекового бура

Теперь разберёмся, как сделать шнековый бур для бурения ям под столбы своими руками. Такой инструмент не придётся вынимать из отверстия через каждые 5-10 см прохода, так как отвал грунта перемещается во время вращения на верхние лопасти шнека. Это значительно ускоряет процесс, но для работы с ним нужна большая физическая сила, поэтому в большинстве случаев такие установки применяют в совокупности с автоматизированным приводом.

Все диски зажимают в тисках и вырезают одинаковый сектор для поворота

Теперь самый ответственный момент: нужно у всех дисков, сложенных вместе, вырезать трапециевидный сектор, хотя, эти наклонные пересекутся в центре, образуя острый угол.

Суть в том, что при повороте каждого верхнего диска левая грань вырезанного сектора должна совпасть с правой гранью нижнего. Такие вещи, конечно, лучше сначала сделать на бумаге и если всё будет совпадать, перенести разметку для вырезки на металл. Количество витков шнека будет соответствовать количеству дисков.

Теперь начинаются сварочные работы:

Сжатую пружину растягивают при помощи лебёдки

По завершению сварочных работ, эту самодельную пружину нужно растянуть, чтобы из неё получился шнек.

Для этого сборку надевают на стержень и приваривают нижний диск под нужным углом, например, 30⁰, а к верхнему диску можно приварить что-то вроде кольца, чтобы зацепится крюком лебёдки. Стержень фиксируют на полу (придумайте сами, как это сделать – обстоятельства бывают разными) и лебёдкой растягивают пружину, после чего приваривают верхний диск. Стержень освобождают и обваривают всю конструкцию по спирали.

Видео: Изготовление шнекового бура

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
