В данной статье мы намерены разобраться в том, как создать своими руками бетономешалку, не прилагая больших усилий на затраты. Кроме того, мы предоставим вам проверенные чертежи и схемы. Самодельная бетономешалка охватывает широкий спектр конструкций различных типов. В этом контексте также будут рассмотрены «чертежи самодельной бетономешалки».

• Виды бетономешалок
  • 1.1 Механические или электрические
  • 1.2 Принудительные, гравитационные или вибрационные
  • 1.3 Комбинированный принцип
• Как сделать бетономешалку своими руками
  • 2.1 Бетономешалка из перфоратора
  • 2.2 Ручная бетономешалка из бочки
  • 2.3 Из чермета со свалки
  • 2.4 Бетономешалка из кастрюли
  • 2.5 Ручная бетономешалка из фляги
  • 2.6 Из бочки и двигателя от стиральной машины
  • 2.7 Из колесного диска от машины
• Варианты приводов
• Чертежи бетономешалок

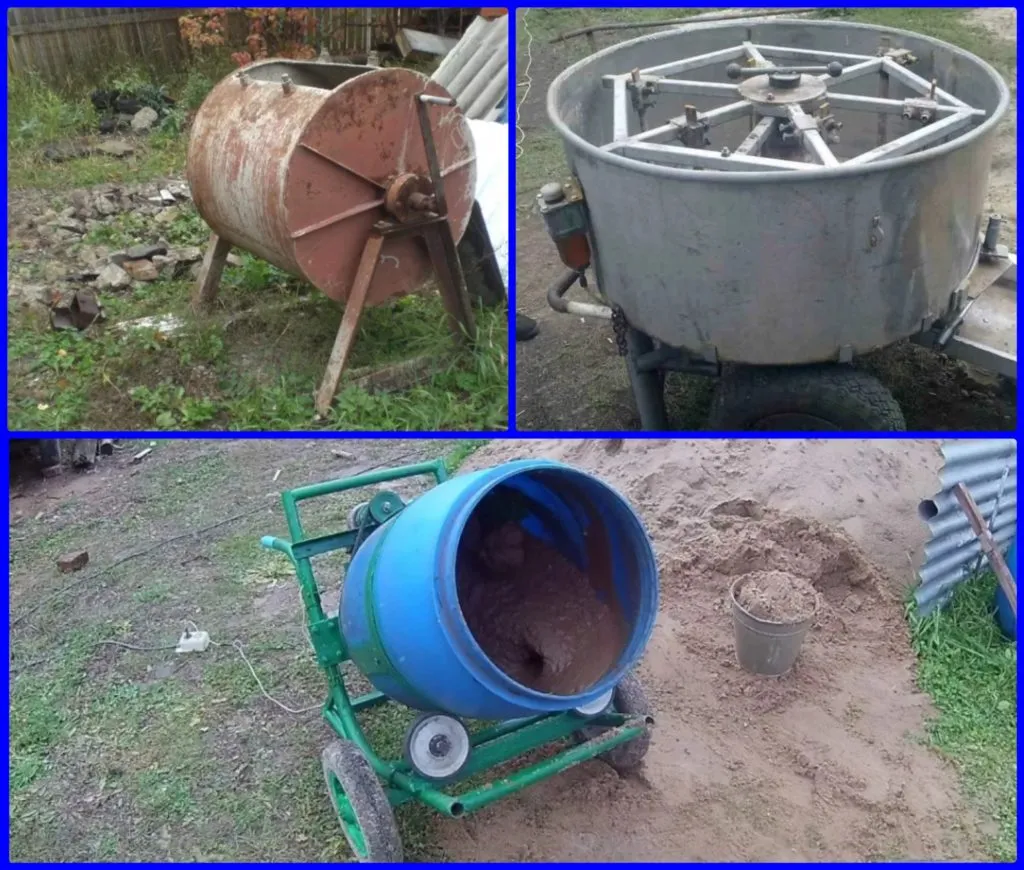

Виды бетономешалок

Самодельная бетономешалка – это широкая категория, в которую входят приспособления нескольких типов. Изучив принципы создания и работы таких мешалок, можно выбрать подходящий для себя вариант.

Зачастую достаточно изготовить модель с самой простой конструкцией. Но иногда требуется приготовить так много бетона, что объема и мощности простых моделей не хватает – тогда приходится делать устройство посложнее.

Механические или электрические

Главное, чем характеризуется устройство бетономешалки – это способ работы. Есть всего 2 варианта:

• механическая (другим словом – ручная) – мешалка с ручным приводом, для полноценной работы которой понадобится не меньше 2 сильных мужчин;
• электрическая – работает от электросети, смешивает бетон автоматически, но сложность составляет ее сборка (чтобы правильно установить двигатель, нужны значительные познания в автомеханике).

Ручную, или механическую, мешалку можно выбрать, если на строительстве присутствуют несколько человек, способных вращать ее ворот. Ингредиенты можно загружать в нее как по очереди, так и одновременно.

Один нюанс – если устройство бетономешалки включает вращающуюся бочку, то заливать воду прямо в момент вращения не выйдет. Нужно останавливать, заливать и снова запускать приспособление.

Электрические модели значительно более продуктивны, а управлять ими можно в одиночку. Для подключения такой мешалки желательно иметь трехфазную сеть. Но при работе над бетонным фундаментом хватит и 220 В.

Электромешалка в целом лучше механического аналога, но при бытовом строительстве она часто бывает просто не нужна – можно обойтись и «механикой».

Принудительные, гравитационные или вибрационные

Следующее, на чем стоит заострить внимание – конструкция бетономешалки. Здесь есть 3 категории:

• принудительная – у такого устройства емкость (бочка) неподвижна, а смешивание происходит за счет вращающегося вала с лопастями;
• гравитационная – модель с вращающейся бочкой;
• вибрационная – мешалка на основе перфоратора.

Принудительная модель бетономешалки может быть и механической, и электрической. Гравитационная – тоже, а вот для вибромешалки всегда необходимо электричество, чтобы подключать перфоратор.

Важное отличие – у принудительных моделей всегда горизонтальная ось, и при самостоятельном создании бетономешалки такую может быть трудно найти. Для гравитационных же подойдет и горизонтальная, и вертикальная ось.

Вибрационные мешалки стоят особняком. Они маломощные, смешивают небольшое количество бетона и поэтому не подойдут для заливки целого фундамента. Зато изготовить раствор для керамической плитки или залить бетонный пол в небольшом помещении – вполне реально.

Бетонная смесь получается однородной и без воздушных пузырей, а изготовить такую мешалку очень просто – грубо говоря, надо только вставить перфоратор в железную емкость.

Комбинированный принцип

Большинство бетономешалок, которые можно увидеть на профессиональной стройке, имеют вид вращающейся бочки, расположенной под углом к земле. Поэтому многие считают, что это вибрационные модели. Это не так.

Дело в том, что у «чистой» вибромешалки – невысокая производительность, да и бетон получается не идеального качества. Для домашних нужд этого хватает, но не для профессиональных.

Покупные мешалки почти всегда сделаны по комбинированному принципу – в них сочетаются вибрационный и принудительный бетоносмеситель.

Основой для комбинированной мешалки действительно служит вращающийся барабан. Но внутри барабана также есть подвижные лопасти, закрепленные на его внутренних стенках.

Эти лопасти перемещаются в отношении раствора, который падает вниз под собственным весом. У такого сочетания много весомых достоинств:

• с бетономешалкой легко работать и обслуживать ее;
• не требуется закрывать барабан и герметизировать узел вращения;
• детали изнашиваются медленнее;
• можно смешивать любые по составу растворы (с гравием, керамзитом, щебенкой и т. д.).

Самостоятельно делать комбинированную бетономешалку дольше и сложнее, чем остальные модели – здесь намного больше составных частей, которые нужно правильно закрепить.

Поэтому создавать ее в домашних условиях не всегда есть смысл. Но если постараться и изготовить – тогда получившийся агрегат будет надежно служить десятилетиями.

Как сделать бетономешалку своими руками

Ниже представлены краткие инструкции и советы о том, как изготовить бетономешалки разных типов. Среди этих устройств можно найти модель под любые нужды.

Бетономешалка из перфоратора

Самые простые самодельные бетономешалки своими руками – вибрационные, сконструированные из перфоратора. Многие люди используют обычную дрель с насадкой-миксером и просто держат ее над ведром, замешивая бетон.

Эта бетономешалка работает по идентичному принципу, только перфоратор надежно закреплен и работает сам по себе – постоянно стоять над ним не приходится.

Принцип создания очень простой:

1. Найти подходящий перфоратор. Мощность должна быть от 1 кВт до 1,3 кВт. Также обязательно ручное включение ударного механизма.
2. Изготовить вибратор. Он должен иметь форму, напоминающую двояковыпуклую линзу (как в увеличительном стекле) – стороны выпуклые, а середина плоская. Простейший способ – надежно скрепить вместе 2 металлические тарелки. Диаметр вибратора должен быть 20 см (если мощность перфоратора 1 кВт) или 25 см (если 1,3 кВт). Для других показателей мощности стоит высчитать точные размеры.
3. Найти металлическую емкость с круглыми стенками подходящего размера. Вибратор будет установлен в центре нее, и расстояние от вибратора до стенки емкости должно быть равно его размеру. К примеру, если диаметр вибратора 20 см, то диаметр емкости должен быть 40 см.
4. Установить в емкости кронштейн – подставку для перфоратора.
5. Зафиксировать на кронштейне вибратор таким образом, чтобы расстояние между ним и дном емкости было идентично его диаметру.

После этого с бетономешалкой можно работать. Чтобы она качественно смешивала, нужно заливать вибратор раствором на расстояние его диаметра. То есть, с каждой стороны должно быть 20-25 см раствора. Нетрудно сосчитать, что за один раз эта мешалка способна выдавать чуть менее 100 л готовой смеси.

В такой мешалке готовность раствора легко проверить визуально. Как только перестало происходить «бурление», исчезли пузыри – бетон готов.

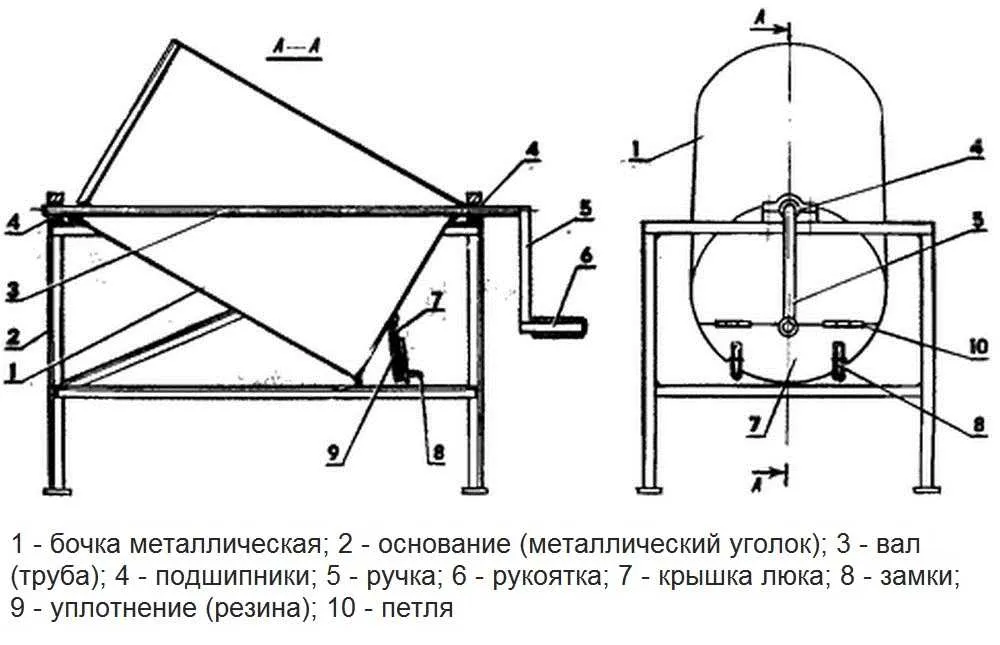

Ручная бетономешалка из бочки

Бетономешалка ручная своими руками – это хороший выбор для тех, кому нужно много бетона и кто не прочь поработать физически. Если ограничение предыдущей модели – около 98 литров, то в текущей – оно вдвое больше. Нужно только найти 200-литровую металлическую бочку.

Порядок действий:

1. Найти металлическую трубу с сечением 2-3 см. Вырезать на противоположных сторонах бочки 2 отверстия по размеру трубы – она будет использоваться как ось. Желательно реализовать ось по диагонали бочки (раствор будет смешиваться качественнее), но можно и по центру.
2. Вырезать в бочке еще одно отверстие, значительно больше по размеру. Туда будут загружаться компоненты для смешивания.
3. Ко внутренним стенкам бочки приварить 2 больших лопасти по всей ее длине. Между ними и стенками должен быть небольшой промежуток, чтобы в щели не забивался раствор.
4. Вставить трубу, надежно зафиксировать фланцами. Концы трубы должны немного «выглядывать» из бочки.
5. Сделать металлическую стойку, на которой бетономешалка сможет удобно разместиться. Высота должна быть такой, чтобы бочка располагалась на уровне пояса человека – работать будет удобнее. Важные условия – опоры стойки не должны мешать вращению оси, а внизу должно быть широкое и устойчивое основание, чтобы бетономешалка не шаталась.
6. Приварить к обоим концам трубы-оси по рычагу. Нужно, чтобы рычаги «смотрели» в противоположные стороны. Чем длиннее будут рычаги, тем проще будет вращать конструкцию.
7. Сделать плотную (желательно герметичную) крышку для загрузочного отверстия. Ее можно вырезать из металлического листа и проклеить края резиновой лентой, хотя здесь всё по личному усмотрению. Прикрепить крышку к бочке.

Бетономешалка готова к работе. Чтобы приготовить раствор, 2 человека должны одновременно вращать рычаги. В одиночку вращать ее не получится. А выгрузить готовую смесь можно, сняв бочку с опор и перевернув загрузочным люком в тачку.

Из чермета со свалки

Есть у самодельной бетономешалки и бесплатный вариант. Необязательно покупать бочку или задействовать перфоратор, если можно полностью изготовить бетономешалку из металлолома. Правда, для этого придется посетить немало пунктов приема и авторазборок.

Для такого приспособления понадобятся:

• металлические листы необходимой толщины (для стенок барабана – не меньше 2,5 мм, для днища – не меньше 5 мм);
• автомобильный маховик (подойдет от «Волги» и других похожих отечественных машин);
• бендикс и ступица от машины;
• квадратные металлические трубы с разными диаметрами (чтобы сделать основание, опору и поворотный механизм);
• подшипники (для выгрузки смеси).

Порядок здесь достаточно простой:

1. Вырезать из металлических листов элементы для барабана мешалки. Удобнее делать это по чертежу, чтобы всё точно сошлось по размерам.
2. Боковые стенки согнуть до нужной формы кувалдой. Сильно стараться не требуется – при сваривании все неровности «скрасятся».
3. По центру нижней части (сделанной из 5-миллиметрового листа металла) установить маховик. Лучше не приваривать его крепление, а сделать съемным – мешалку удобнее транспортировать в разобранном состоянии.
4. Сварить воедино все элементы барабана, добиваясь грушевидной формы.
5. По желанию – ко внутренним стенкам груши приварить 2-3 длинных лопасти для более качественного перемешивания.

Дальнейшие действия (включая создание опоры для бетономешалки) проводятся по тому же принципу, что и для ручной модели, алгоритм которой описан немного выше.

Бетономешалка из кастрюли

Простая домашняя мешалка бетона своими руками может быть изготовлена из любой большой емкости. В частности, у многих на даче остались советские металлические кастрюли объемом 100 л (а иногда и больше).

А если такой кастрюли нет, то ее можно заказать у любого жестянщика. В идеале – она должна быть высотой 50 см, а диаметром – 60 см. Тогда растворомешалка получится своими руками максимально удобной. Этими емкостями и заменяется “груша” бетономешалки.

Дальше всё можно сделать самостоятельно:

1. Отметить на днище кастрюли ее центр. Здесь важно не ошибиться ни на миллиметр – всё должно быть точно, чтобы обеспечить качественное вращение.
2. Вырезать в стенке кастрюли загрузочный люк. Можно сделать прямоугольный, это намного проще, но тогда вся смесь будет вываливаться сразу. Надежнее будет выполнить полукруглый люк с поворотной крышкой.
3. Прорезать центр кастрюли и вставить вал. Главная сложность здесь – найти подходящие по размеру подшипники.
4. Укрепить кастрюлю, приварив обод из металлического прута (или тонкой трубы) к ее верхнему краю. Можно, хотя и необязательно, сделать то же самое по нижнему краю и посередине – для обеспечения дополнительных ребер жесткости.
5. На подшипник установить небольшой мотор с редуктором. Чтобы он надежно стоял, и соблюдалось нужное натяжение ремня – лучше приварить ко дну кастрюли 2 рейки и ставить двигатель уже на них.
6. Приспособить по 2-3 лопасти к валу и (желательно) к стенкам кастрюли. Оптимальную схему их размещения можно узнать, посмотрев на то, как сконструированы покупные бетономешалки. Закреплять лопасть лучше с помощью 1 болта, чтобы устройство легко разбиралось.

В изготовленной из кастрюли бетономешалке можно готовить смеси практически любого типа. Также можно пропустить этап с мотором и сделать по этому принципу ручную бетономешалку – тогда понадобится приладить к валу 2 рычага.

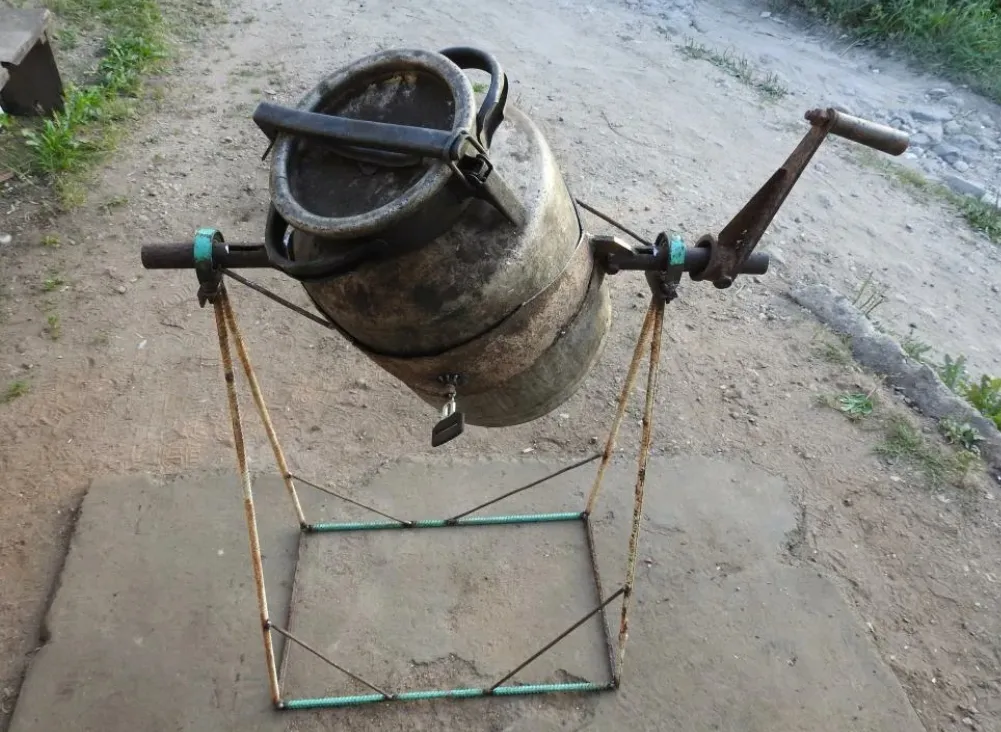

Ручная бетономешалка из фляги

Можно сделать хорошую бетономешалку своими руками и из металлической фляги для молока. Во многих регионах она более известна как бидон. Кроме самой фляги, понадобятся стальные трубы небольшого диаметра или другой похожий металлолом. На изготовление ручной бетономешалки уйдет всего 2-3 часа времени.

Порядок действий:

1. Изготовить станину – основание. Форма и материалы могут быть любыми, главное – чтобы конструкция была устойчивой и подходила по размерам к выбранной фляге.
2. Сделать из круглой трубы ручку для бетономешалки. Ее можно выгнуть кувалдой.
3. К верхней части основания прикрепить 2 водопроводные муфты (или другие похожие приспособления) с таким диаметром, чтобы изготовленная ручка свободно входила внутрь.
4. Сделать отверстие в днище фляги прямо по центру.
5. В это отверстие вставить ручку и приварить к внутренним стенкам. Чаще всего фляги делаются из алюминиевого сплава, поэтому придется использовать холодную сварку.
6. Закрепить ручку в муфте гайками, чтобы не «ездила» во время работы.

Достоинство бетономешалки из фляги – наличие крышки. Не приходится думать о том, как обустроить отверстие для загрузки и выгрузки раствора.

Недостатком же можно назвать маленький объем – типовые фляги вмещают всего 40 литров, чего недостаточно для строительства, но прекрасно хватит для домашних работ.

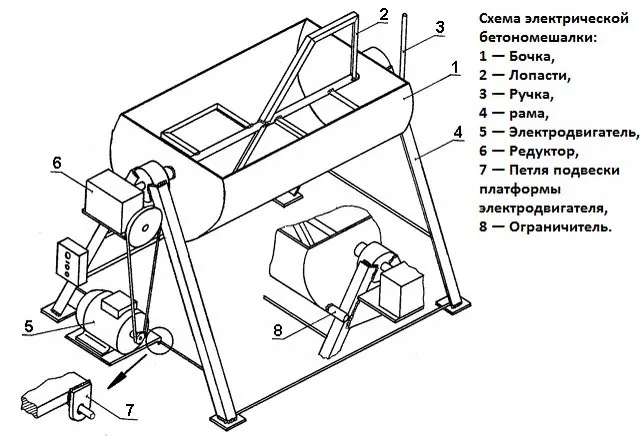

Из бочки и двигателя от стиральной машины

Чтобы самодельный бетоносмеситель работал автоматически, в него можно вставить мотор от старой «стиралки». Кроме самого мотора, понадобится еще 200-литровая металлическая бочка и немного металлолома.

Порядок изготовления такой растворомешалки своими руками не сильно отличается от уже описанных выше. Поэтому, чтобы не повторяться, предлагаем посмотреть видео, автор которого отлично всё объясняет.

Из колесного диска от машины

Конструкция простой бетономешалки может включать и колесный диск легкового автомобиля. Кроме него, понадобится уже привычная металлическая бочка объемом 200 л.

Делают такой растворосмеситель своими руками по такому принципу:

1. Надрезать и согнуть края бочки, чтобы она приобрела грушевидную форму.
2. Прикрутить колесный диск ко дну бочки подходящими по размеру болтами. Желательно использовать и резиновые прокладки. Если есть возможность – лучше найти диск такой формы, чтобы между ним и днищем получилась выемка для организации ременной передачи.
3. К диску прикрепить ступицу. В зависимости от размеров бочки и самого диска это может быть удобнее делать до установки в бочку или уже после.
4. Ко внутренним стенкам бочки приварить 2 лопасти, повышающие эффективность смешивания.
5. Сварить опорную раму, на которой мешалка будет надежно зафиксирована.
6. На колесном диске расположить любой выбранный двигатель так, чтобы ремень проходил ровно.

Мешалка, изготовленная по такой конструкции, вращается со скоростью от 30 до 40 об./мин. Для бытовых задач этого более чем достаточно.

Варианты приводов

При изготовлении бетономешалки своими руками редуктор представляет главную сложность. Не каждому хватает знаний изготовить электрическую модель, поэтому приходится выбирать другие опции устройства двигателя. Распространены такие варианты приводов:

• ручной (для работы бетономешалки требуется постоянное участие человека, обычно – 2 людей);
• мотопривод (мешалка с таким приводом имеет внутри двигатель, работающий на бензине или дизеле);
• электрический (самый популярный на промышленном уровне, но создать его собственными силами тяжело);
• гидропривод (работает по принципу преобразования энергии жидкости, подающейся под высоким давлением – в домашних условиях такое не сделать);
• пневмопривод (идентичен гидроварианту, но вместо жидкости – сжатый воздух).

Изготавливая редуктор для бетономешалки своими руками, можно остановиться на ручном, электрическом или мотоприводе. Эти варианты разной степени сложности доступны в домашних условиях, и с их помощью можно сделать самодельный двигатель для бетономешалки.

Умельцы часто используют для бетономешалки мотор от старого автомобиля, стиральной машины, других видов крупной бытовой техники. Зачастую все необходимые детали можно найти на собственном дачном участке или на свалке металлолома – то есть, платить за них не приходится.

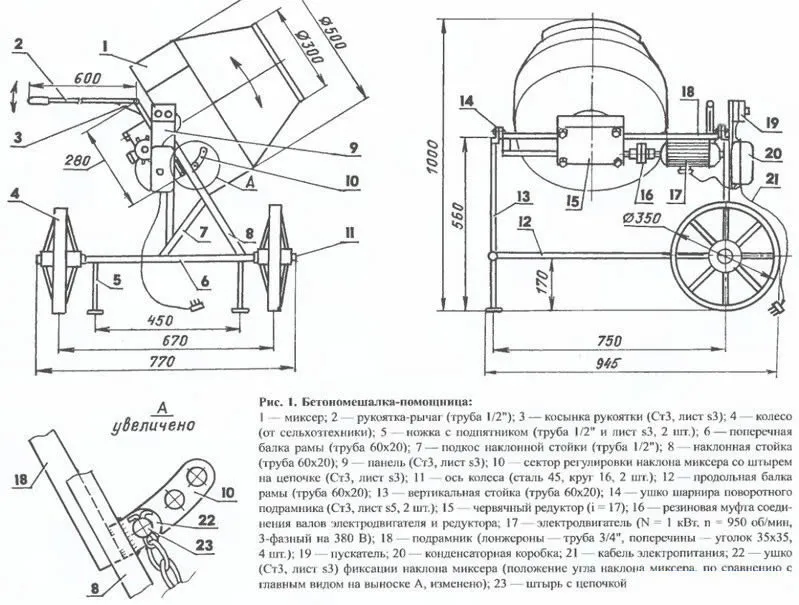

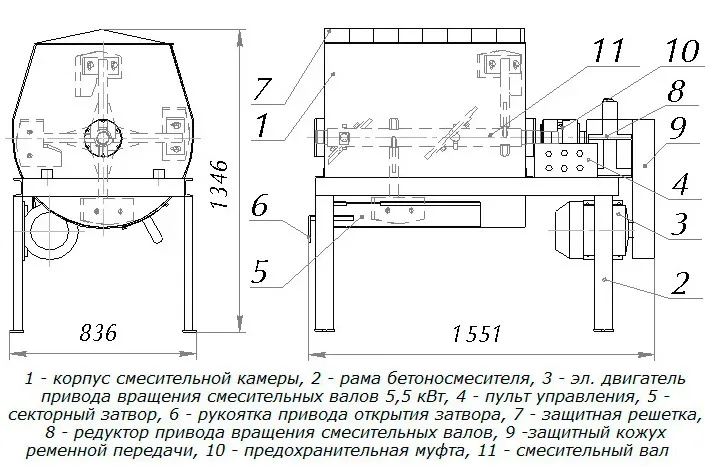

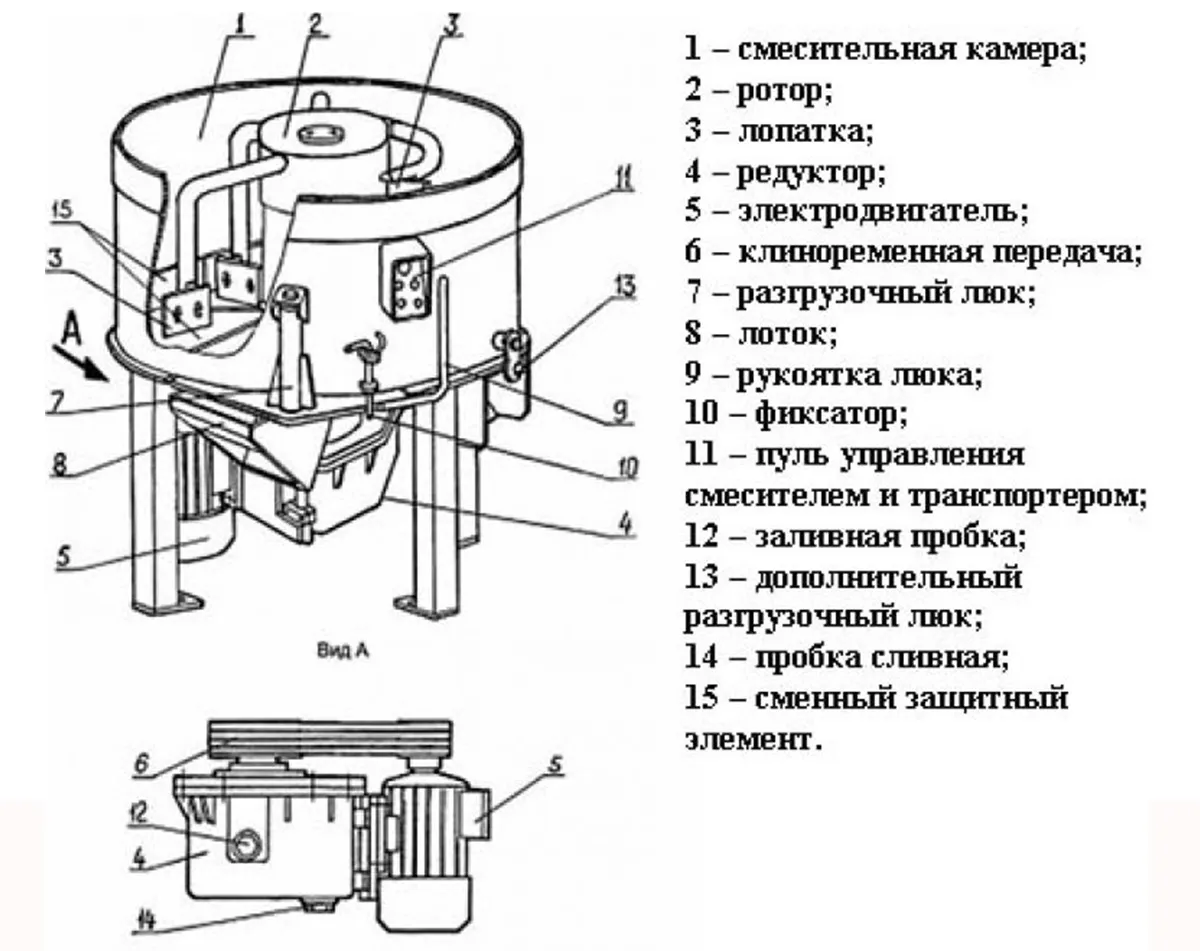

Чертежи бетономешалок

Схема самодельной бетономешалки – это рекомендованная, но необязательная вещь. Изготовить мешалку своими силами нетрудно и без создания подробного чертежа. Его наличие просто исключает риск ошибки.

Но если возникает необходимость посмотреть чертежи – вот несколько хороших примеров. А еще больше образцов можно повсеместно найти в интернете.
