Самодельная бетономешалка — руководство по изготовлению с чертежами и подробной инструкцией

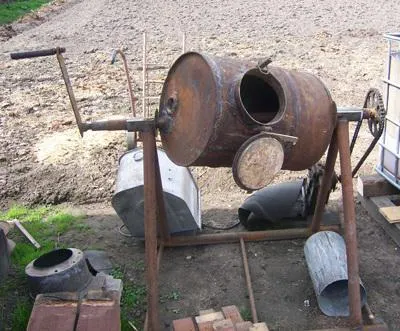

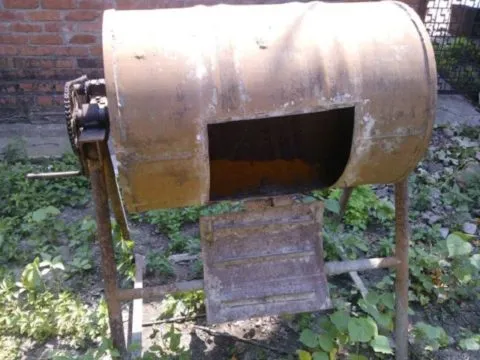

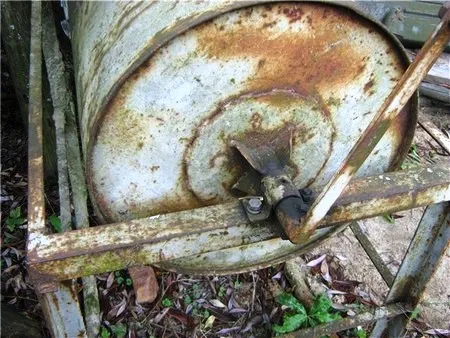

Устройство из бочки
При строительстве любого дома первым этапом является создание фундамента, обычно из бетона. Для этой цели необходим материал, но не всегда у всех есть возможность заказать его. Именно поэтому многие решают изготовить его самостоятельно.
Естественно, у тех, кто столкнулся с такой проблемой, сразу возникает вопрос о том, как своими руками сделать бетономешалку? Существует множество способов приготовления материала в домашних условиях. Рассмотрим наиболее доступные и эффективные из них.
Содержание статьи
Нужна ли бетономешалка
Функции мешалки
Главная функция ее – быстрое и качественное приготовление материала заданной марки. От того, насколько равномерно размешается исходная смесь компонентов, будет зависеть эксплуатационные характеристики.
Поэтому, при поиске решений на вопросы о том, какими характеристиками должна обладать мешалка, как самому сделать ее из подручных материалов, нужно ориентироваться на промышленно изготовленные аналоги по таким параметрам, как:
- Рабочий объем.
- Количество оборотов.
- Время замешивания.
- Легкость загрузки компонентов и выгрузки готового раствора.

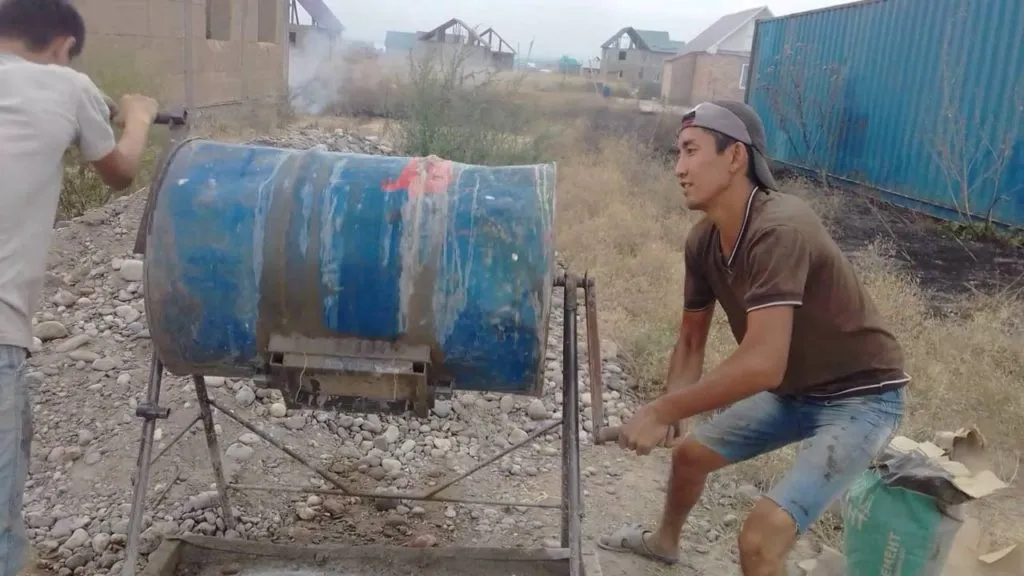

Самостоятельно изготовленное устройство
Почему нежелательно мешать вручную
Перемешать исходные компоненты, конечно, можно и своими руками с помощью лопаты в подходящей для этого емкости. Однако следует помнить, что для того чтобы довести смесь до нужной консистенции, нужно применить немало физического труда.

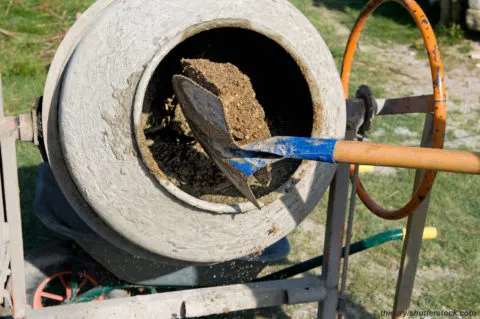

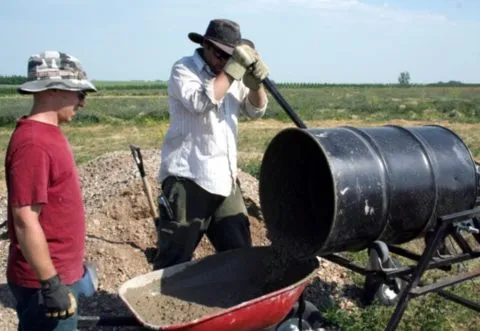

Загрузка
Кроме того, изготовление большого объема таким способом, например, для заливки домового фундамента займет очень много времени. Также нельзя будет гарантировать, что компоненты будут хорошо перемешаны и итоговая раствор будет иметь нужные характеристики.
Процесс изготовления смеси
Виды самодельных бетономешалок
Все разнообразие устройств разделяется на механические (ручные) и приводные модификации. Последние чаще всего комплектуются электрическим двигателем.
Устройство из старой бочки
Таблица кустарных агрегатов и их свойств:
| Тип бетономешалки | Характеристики, достоинства и недостатки |
| Ручные
Изготовленный в домашних условиях агрегат |
Наиболее простой и неприхотливый в обслуживании тип устройства.
Достоинство:
Недостатки:
Ручные самодельные мешалки подходят для приготовления небольшого объема смеси и при ограниченном бюджете проекта. |
| Электроприводные

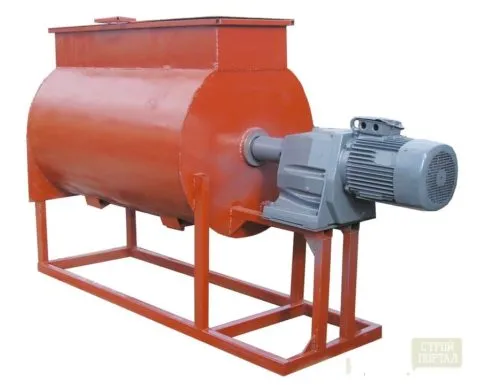

Электроприводной агрегат |
В отличие от вышеописанного типа с электрическим приводом более производительны.
Достоинства:
Недостатки:
Объем барабана (емкости, в которой происходит перемешивание компонентов) в электрическом агрегате определяется параметрами работы и мощностью двигателя. Устройство этого типа пригодна для работ на средних и больших проектах. |
Как сделать самому мешалку?
Изготовление бетономешалки
Смешение компонентов происходит под действием крутящего момента барабана и силы тяжести (гравитационный способ). Ни о какой мешалке типа блендера или дрели и речи быть не может. Исходная смесь относится к трудно перемешиваемым.
Принцип действия
Для приготовления, в ходе перемешивания должен быть задействован сразу весь ее объем. Поэтому выгоднее, как по энергозатратам, так и по фактору производительности, перемешивать смесь в барабане под действием силы тяжести. К тому же, такую установку легче изготовить в домашних условиях

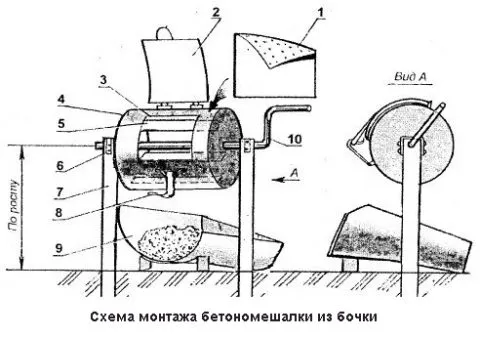

Изготовление установки, схема
Исходные материалы и оборудование
Чтобы сделать такое устройство потребуется как минимум некоторые навыки работы с металлоконструкциями, и умение их соединять.
Проще всего, конструкцию сделать сварную. Поэтому, помимо набора необходимых материалов, потребуется еще и сварочный аппарат и, естественно, человек, умеющий с ним обращаться.
В качестве исходных надежных материалов, позволяющих применять мешалку практически бессрочно, подойдут:
- Достаточной толщины металлическая емкость в форме цилиндра. Это может быть бочка на 80-200 литров. Однако чем больше ее объем и, соответственно, масса загружаемой исходной смеси, тем тяжелее ее будет вращать.
- Металлический пруток (арматура диаметром 8-12 мм), уголок с ребром от 25 мм для стойки и ручек.
- Муфты, шарниры, подшипники.

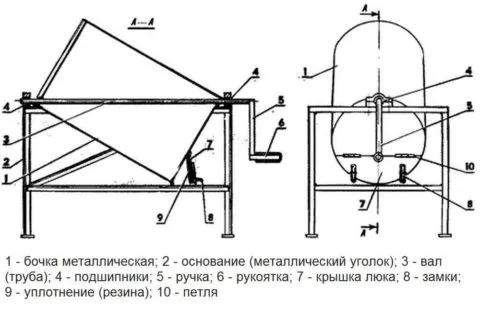

Чертеж
Этапы изготовления
Устройства, чертежи которых в большом изобилии имеют в общем доступе, могут иметь индивидуальные детали, но в целом схожую конструкцию. Поэтому и процесс их изготовления делится на одинаковые этапы.
Рассмотрим один из наиболее простых вариантов:
- Приготовить емкость. Это может быть старая железная бочка. Главное, чтобы она была достаточно прочная и герметичная, без трещин и дырок.
- Изготовить небольшой люк в середине боковой поверхности бочки. Для этого нужно аккуратно вырезать в ней прямоугольник или квадрат со стороной около 30 см. Из этого отрезка нужно изготовить дверцу для люка, закрепив его на шарниры к бочке.
В ходе эксплуатации люк должен надежно и, главное, герметично закрывать бочку. Для этого лучше использовать резиновые уплотнители. Полоску резины можно приклеить по периметру люка. Сам же люк нужно закрывать перед работой на задвижку или обычный дверной шпингалет.
- Далее барабан (бочку с люком) нужно закрепить на вращающуюся ось, которая в свою очередь устанавливается на надежный каркас (Смотрите, как показано на фото). Соединение оси, крепящейся к бочке, с рамой стойки может быть как с помощью плотно обживающих ее хомутов, так и посредством муфт с подшипниками.

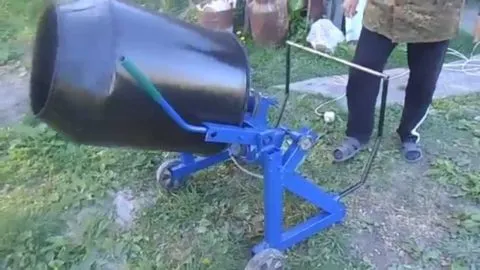

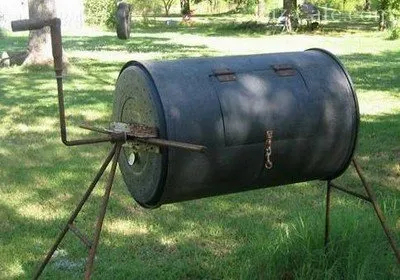

Ручной агрегат своими руками
Обратите внимание! Крепление к оси бочки (дну и верху) осуществляется с помощью сварки. Для этого нужно подготовить крестовины, которые увеличат площадь соприкосновения оси с поверхностью барабана и повысят этим площадь и надежность крепления.
- Стойка, на которой устанавливается барабан с закрепленной рукоятью и осью для вращения, изготавливается из прочного материала – металлических уголков, труб, арматуры, брусков или досок достаточной толщины.

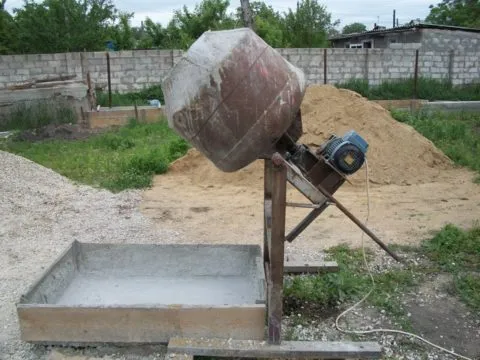

Установка с электроприводом самодельная

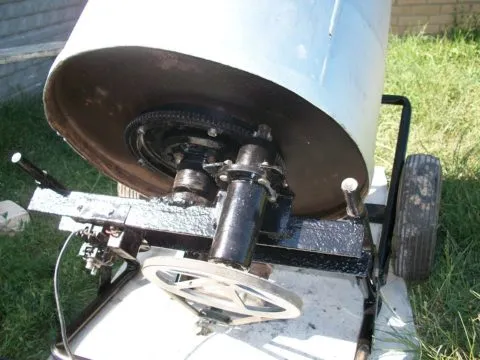

Электропривод
Если планируется большой объем работ, например, заливка фундамента для двухэтажного коттеджа, то перед строителем возникает естественный вопрос — как сделать самому установку с электроприводом?
На конструкцию устройства внесение этой детали практически не повлияет. Только в месте, где расположена ручка для ручного вращения барабана, устанавливается электродвигатель, напрямую соединяемый с осью барабана или через редуктор.

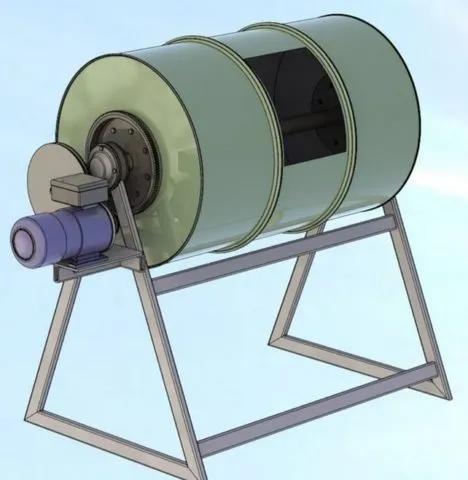

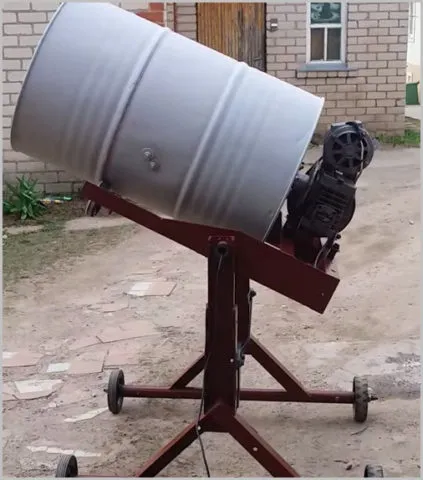

Установка с электроприводом своими руками
Электрический двигатель должен иметь достаточную мощность, хотя все зависит от объема барабана. Так для 200 литровой бочки, производящей 7-8 ведер готового материала за один цикл, необходимо устанавливать двигатель мощностью не менее 2 кВт. При этом, рабочая скорость вращения барабана должна находиться в пределах – 20-40 оборотов в минуту.

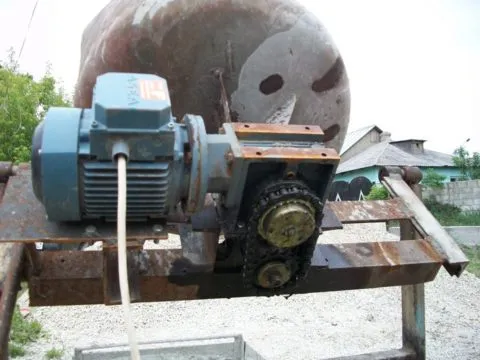

Электрический мотор
Обратите внимание! Если металлическая бочка не имеет достаточной толщины и может деформироваться под действием силы тяжести при вращении в рабочем положении, ее можно усилить, наварив на внешнюю ее сторону заранее согнутую толстую проволоку или тонкий стальной пруток.

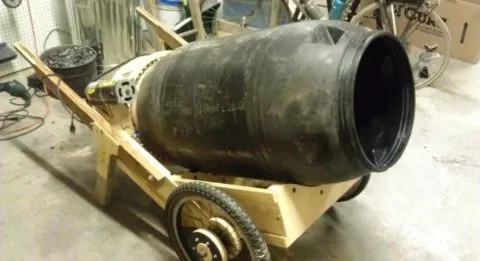

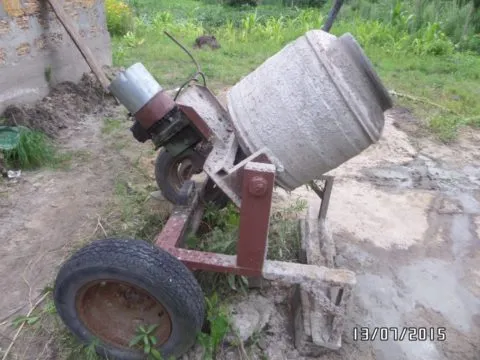

Мобильная установка
Стоит ли делать бетономешалку самому
Насколько легко сделать устройство
Очень часто помимо вопроса о том, как самому сделать бетономешалку в домашних условиях, возникает вопрос, стоит ли ее вообще делать или купить заводскую?
Порой изготовление такого устройства потребует больших затрат, сил, времени и услуг специалистов. Поэтому приступать к ее изготовлению можно не только когда есть чертежи, но и все условия, материалы и опыт в механике и металлообработке.

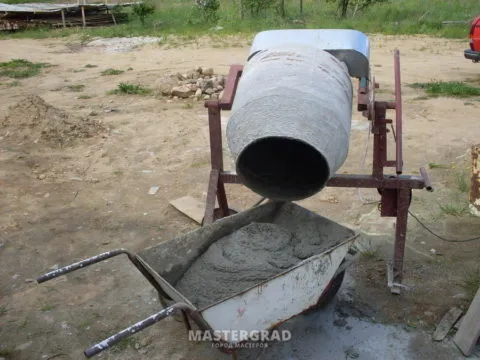

Стационарный агрегат своими руками
Условия создания
Все вопросы о том, что такое мешалка, как сделать своими руками ее рабочую модель, какие при этом потребуются навыки и умения, должны быть решены заранее.
- Например, в ходе работы понадобится опыт работы в электросварке. Если такового нет, или нет того, кто мог бы помочь, то лучше не браться за дело. В ходе работ по изготовлению, понадобится много материалов, устройств и механизмов.
- Итоговая цена, и вообще, выгода этого предприятия, зависит от их наличия в бесплатном и дешевом доступе. Хорошо, когда все необходимые материалы и устройства можно найти в кладовых своего хозяйства или на крайний случай недорого приобрести их.
- Опытному механику, конструктору, слесарю или человеку с опытом подобных работ лучше знать, как сделать агрегат своими руками (чертежи, хотя бы они были идеальными, не могут помочь сами по себе создать устройство для приготовления бетона).
Недорогой вариант своими руками
Обратите внимание! Для улучшения процесса перемешивания смеси, на внутренней поверхности барабана можно сделать лопасти. Это могут быть несколько уголков с ребром 50 мм, надежно прихваченных на сварку.
Модификации бетономешалок
Чертеж сегодня может найти каждый. Несмотря на то, что работают они по одному принципу, конструкции могут существенно различаться по нескольким параметрам.
Как сделать оборудование своими руками?
Ось вращения барабана
Барабан может вращаться не только строго вдоль горизонтальной оси, как в рассмотренном примере, но также с различным углом наклона. При этом емкость может иметь функцию наклона для облегченного освобождения материала.
Видео, как сделать самодельную бетономешалку, показывает, какие модификации доступны для изготовления и какие сложности предстоит преодолеть в ходе их создания.

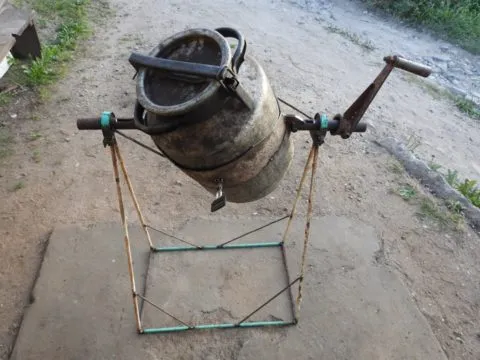

Небольшой вариант своими руками
Стационарные и передвижные
Должна ли быть самодельная бетономешалка стационарной или передвижной, зависит от условий и особенностей работы на стройплощадке. Если работа предполагает перемещение по большой площади, то предпочтение лучше отдать мобильной версии.
Самодельная мешалка высокой производительности
По механизму перемешивания
Многим хочется знать, как сделать бетономешалку своими руками (видео-инструкция), чтобы максимально ускорить процесс изготовления бетона. Максимальную скорость изготовления имеют мешалки с принудительным механизмом перемешивания. Однако такие устройства достаточно сложны для самостоятельного изготовления, и к тому же потребляют много энергии.
