Незаменимым устройством на любом строительном объекте является бетономешалка. Выбор бетономешалки зависит от объемов предстоящей. Современный рынок оборудования предлагает большой ассортимент бетономешалок, изготовленных в заводских условиях. Стоимость их иногда не является доступной, да и необходимость покупки оправдана не всегда. Особенно в тех случаях, когда ее планируется использовать эпизодически или предстоит небольшой объем работы. В этом случае на помощь придет бетономешалка, сделанная в домашних условиях.
Механическая или электрическая бетономешалка?
Как и любое другое оборудование, бетономешалки, основное предназначение которых видно из самого названия, могут работать, как в ручном режиме, так и от источника электроснабжения. Наиболее востребованной, особенно если разговор касается крупных строительных объектов, является электрическая бетономешалка, имеющая целый ряд преимуществ. В их числе можно выделить следующее:
- Бетономешалки, работающие от электропривода, являются более производительными.
- Качество производимого бетона значительно отличается в лучшую сторону от того раствора, который изготавливается вручную.
- Значительно увеличивается скорость ремонтно-строительных работ.
- Для производства бетона не требуется больших физических затрат.
Механическая бетономешалка, работающая от ручного привода, в свою очередь, также имеет одно главное преимущество: с ее помощью можно мешать бетон на строительном объекте, где еще не организовано электроснабжение. К тому же она является менее дорогостоящей и позволяет экономить на электроэнергии. Если на вашем объекте налажено качественное электроснабжение или в будущем предстоят серьезные объемы работ, лучшим вариантом будет купить электрическую бетономешалку. В противном случае советуем купить или изготовить самостоятельно механическое устройство.
Принцип работы и главные элементы конструкции
Бетономешалка имеет простой принцип действия. Составные части раствора смешиваются при вращении центрального бака вокруг своей оси. Смешивание ингредиентов бетонной смеси происходит в бочке, которая, в зависимости от производительности устройства, может иметь различные размеры. Внутри неё располагается смешивающая гребенка, а для засыпки сыпучих элементов, заливки воды и слива готовой смеси используются двери или технологические отверстия.
Бочка крепится к раме, которая представляет собой устойчивую конструкцию, изготовленную из металлических уголков, трубы и арматуры. Для более плавного вращения бочки и увеличения срока службы узлов устройства используются подшипники, расположенные в корпусе. Электрическая бетономешалка имеет те же конструктивные элементы, к которым добавляется электрический двигатель, обеспечивающий вращение.
Ручная бетономешалка — этапы изготовления
Теперь мы поэтапно рассмотрим весь процесс изготовления бетономешалки своими руками.

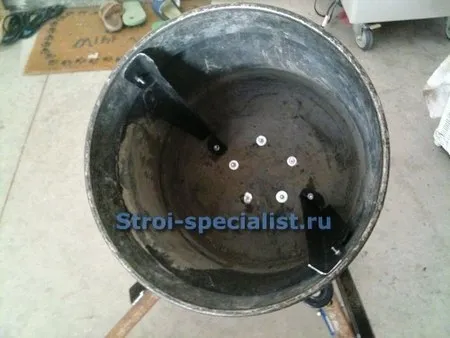

Первым этапом является разметка, которая заключается в правильном выборе центра бочки. Это можно сделать при помощи обычной строительной рулетки. В том случае, если бетономешалка будет работать под наклоном, отверстия крепления бочки должны быть расположены на окружности максимального диаметра, для того, чтобы максимально разгрузить центральную зону дна.

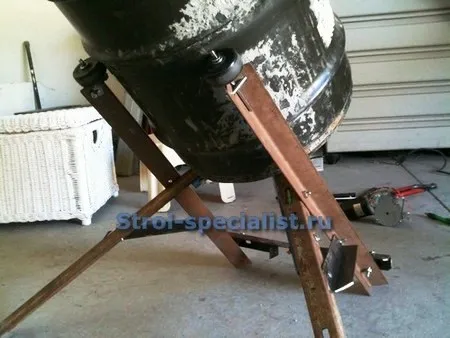

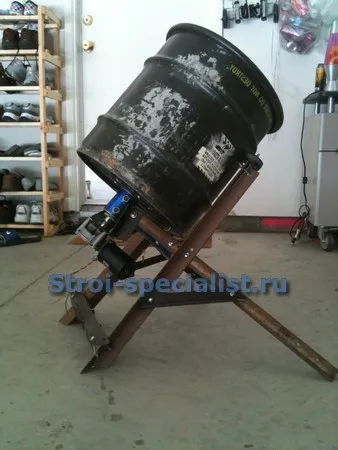

Из отходов металлических конструкций делаем ножки и раму нашего устройства.
Соединяем элементы конструкции между собой при помощи сварки. В дополнение используем стандартные метизы. При этом очень важно не забыть о применении шайб и герметизирующих прокладок.

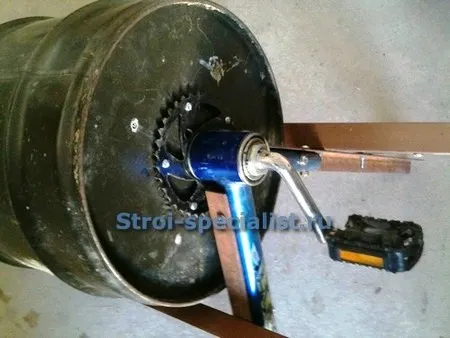

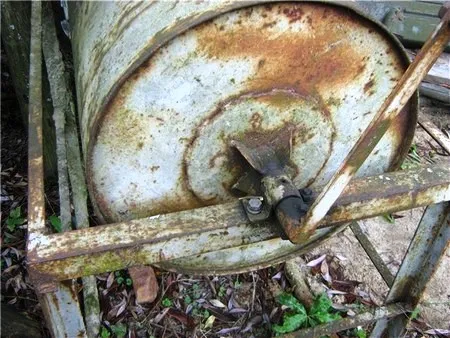

Вращение бетономешалки будет производиться за счет элементов, взятых с велосипеда, пришедшего в негодность. Нам, в частности, понадобятся педаль, шатун, каретка с подшипниками в корпусе и передняя звездочка. Элемент рамы велосипеда крепится к раме бетономешалки, а звездочка прикручивается через центральные отверстия к бочке.
Теперь, когда механическая часть конструкции бетономешалки собрана, можно усложнить конструкцию и вместо рычага присоединить электродвигатель. Можно оставить и в таком виде, приводя устройство в действие путем вращения педали.

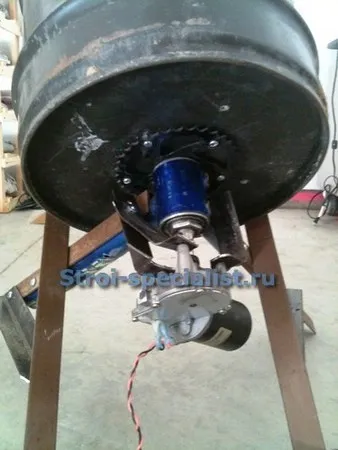

В качестве генератора энергии можно использовать электродвигатель различной мощности – в зависимости от предполагаемой производительности устройства. В данном случае используется двигатель от автомобильных дворников.
При выборе двигателя для бетономешалки следует учитывать, в первую очередь, объем емкости (бочки). К примеру, если объем бочки составляет примерно 100 литров, достаточно установить мотор мощностью 600-800 кВт.
Самодельная бетономешалка, выполненная из подручных средств
В качестве материалов для изготовления ручной бетономешалки в домашних условиях можно использовать любые подручные материалы, которых у каждого хозяина обычно в избытке. В качестве основной емкости можно взять готовую бочку или сварную конструкцию, изготовленную из листового железа, бывшего в употреблении. В этом случае понадобится сварочный аппарат и некоторые навыки выполнения сварочных работ.
Для изготовления рамы бетономешалки прекрасно подойдут старые трубы, уголок или швеллер, которые можно купить на ближайшем пункте приема металлолома или попросить у соседа. Несколько несложных операций, также связанных с использованием сварки, позволят изготовить довольно прочную конструкцию с удобным механизмом вращения.

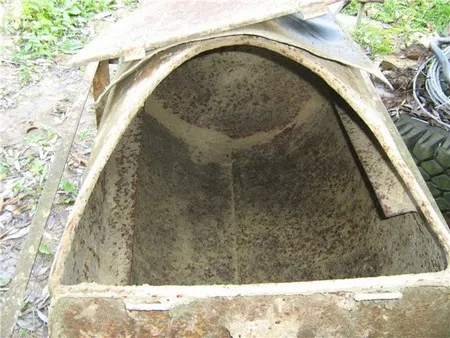

При монтаже данного устройства придется также продумать вариант дверки для загрузки «полуфабрикатов» и выгрузки готового раствора. Еще на стадии подготовки стоит аккуратно разметить место для будущей двери.
Какой бы объемной не была емкость, в данное технологическое окно должно входить ведро среднего размера. Также стоит побеспокоиться о герметичности и удобном механизме закрывания.

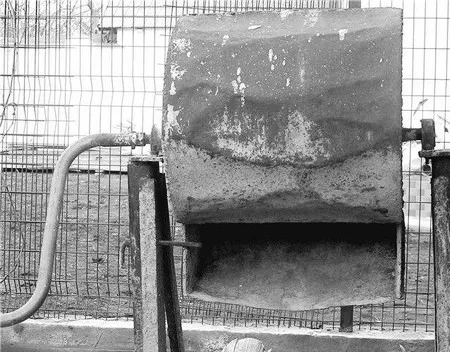

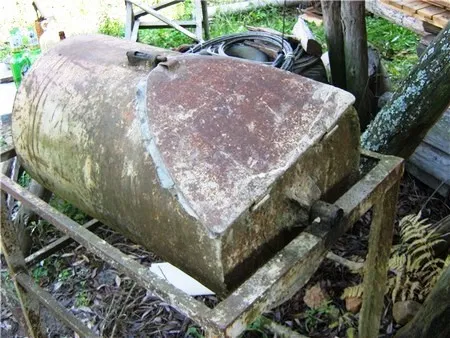

Как вариант, можно рассмотреть еще одну конструкцию бетономешалки, изготовленной своими руками. Емкость для бетона представляет собой несколько сваренных листов железа. Вращение устройства происходит самодельной ручкой, а в момент слива бетонного раствора необходимо зафиксировать бетономешалку в определенном положении, для чего используется специальное устройство, напоминающее обычный шпингалет. Такими ручными бетономешалками пользовались наши деды.
Напоследок пример не ручной, а ножной бетономешалки, в основе конструкции которой лежит велотренажер:
Сколько помещается кубов в бетономешалке?
Объем бетономешалки зависит от ее размеров и конструкции. Существуют бетономешалки различной вместимости — от небольших портативных моделей, в которых можно замесить несколько ведер бетонной смеси, до больших стационарных бетоносмесительных установок, способных вмещать несколько кубометров бетонной смеси.
Таким образом, для ответа на вопрос о том, сколько помещается кубов в бетономешалке, необходимо знать ее вместимость. Например, для бетономешалки объемом 1 куб.метр можно замесить 1 куб.метр бетонной смеси, а для меньших бетономешалок, объем которых составляет, например, 0,5 куб.метра, можно замесить соответственно 0,5 куб.метра бетонной смеси.
Однако, следует учитывать, что при замешивании бетонной смеси в бетономешалке необходимо оставлять свободное место для перемешивания, а также учитывать свойства и характеристики конкретной бетонной смеси и ее плотность.
