Как сделать бетономешалку своими руками: проекты, чертежи, конструкции и особенности их применения

Ремонтные или строительные проекты могут быть завершены, но приобретенное оборудование остается на месте после завершения работ. Если нет желания скапливать ненужные вещи или нет финансов для покупки или аренды бетономешалки, возможно изготовить ее самостоятельно.

Пескобетон Русеан М-400, 40 кг

Выбор типа бетономешалки

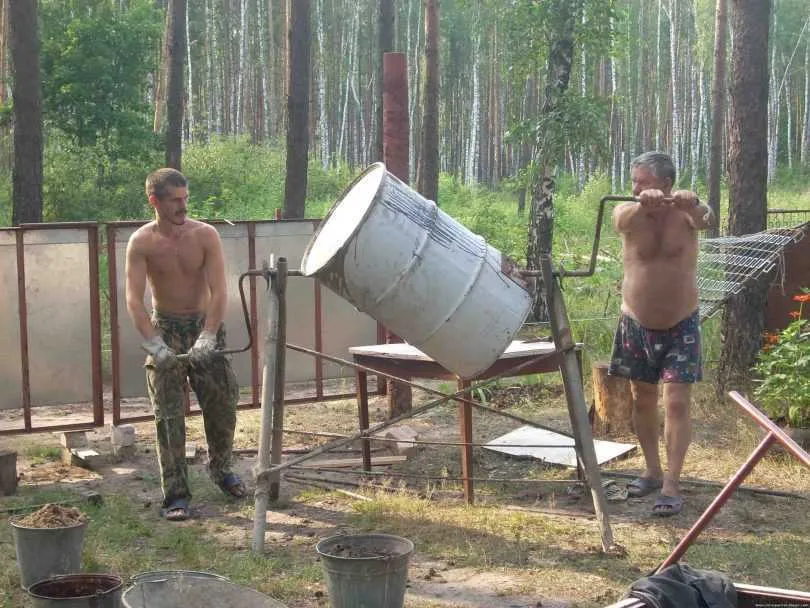

Есть ручные и электрические приборы. В первом случае работники сами крутят ручки. За счет приложенной силы производится замес бетона. Такую конструкцию можно смастерить из бочки или бака. При использовании такой конструкции понадобится минимум два человека. Один рабочий не в силах крутить обе ручки бака.

Для электрической бетономешалки понадобится двигатель. Поэтому часто мастера изготавливают мешалку из стиральной машины. Желательно, чтобы барабан у нее был вместителен. Тогда раствор не придется часто замешивать.

Обычно рекомендуют стиральную машину с объемом барабана 200 л, а это 20 кг белья. Такие машины редко используются в доме. Обычно они стоят в прачечных. Машину предпочтительнее выбирать с вертикальной загрузкой.

Электрическая мешалка заменяет ручной труд, поэтому с ней справится один человек. Важно не перегрузить двигатель. Иначе он сгорит.

Бетоносмеситель ВИХРЬ БМ-130П 74/1/16

Инструменты и материалы для ручной бетономешалки

Как сделать ручную бетономешалку своими руками, если есть бочка и несколько рабочих? Для этого понадобится:

  • бочка на 200 л;
  • стержень (труба) из металла толщиной не менее 3 см;
  • болгарка;
  • дрель;
  • два фланца, предназначенные для кручения стержня;
  • металлические уголки и прочие отрезки для установки и изготовления ручки;
  • сварочный аппарат.

Данная конструкция предназначена для изготовления раствора более чем на 100 л.

ВНИМАНИЕ! Перед тем как приступить к работам, следует убедиться, что поблизости нет легковоспламеняющихся предметов, а сама бочка чистая и не имеет посторонних веществ, которые могут загореться.

Сварочный аппарат инверторного типа РЕСАНТА САИ-190К, MMA

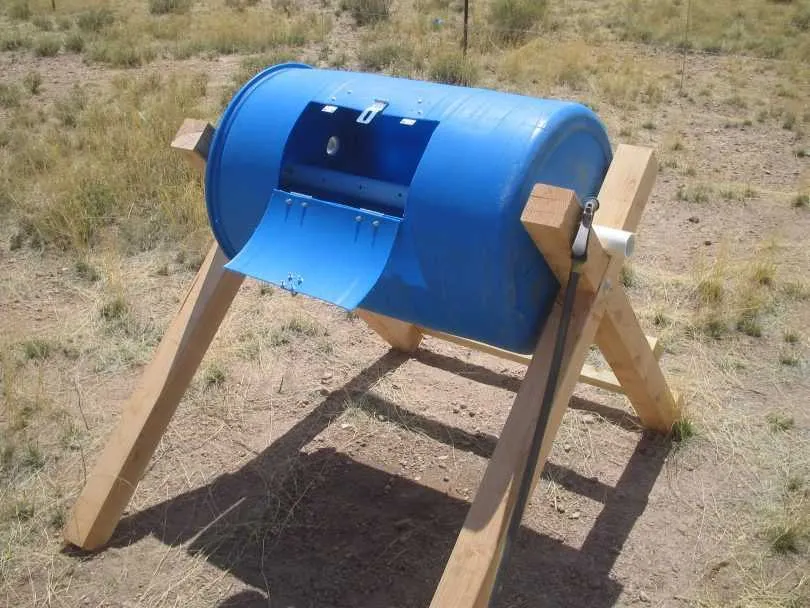

Инструкция по изготовлению бетономешалки с ручным приводом

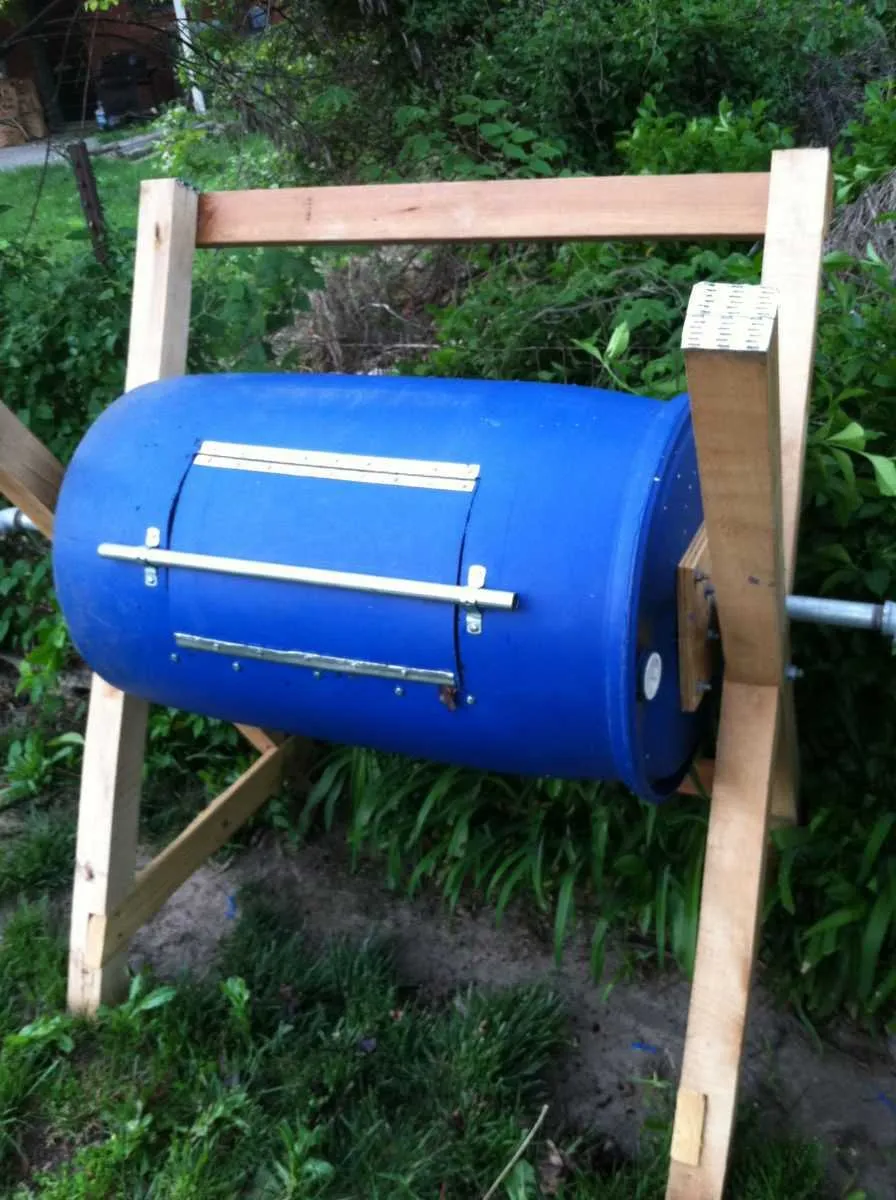

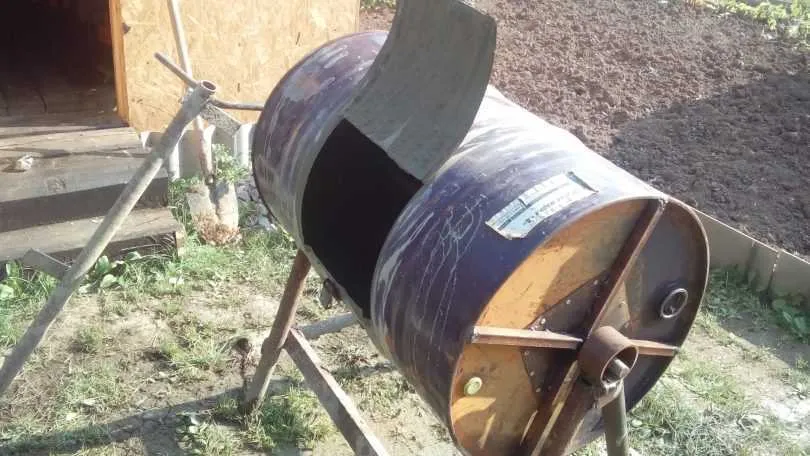

Бетономешалка из бочки на 200 л изготавливается следующим образом:

  • Сварить надежную подставку под мешалку. Сверху предусмотреть место для стержня и ручек.
  • Дрелью прорезать отверстия по диагонали для стержня, который будет держать бочку, и крутить ее. Также следует сделать загрузочное отверстие.

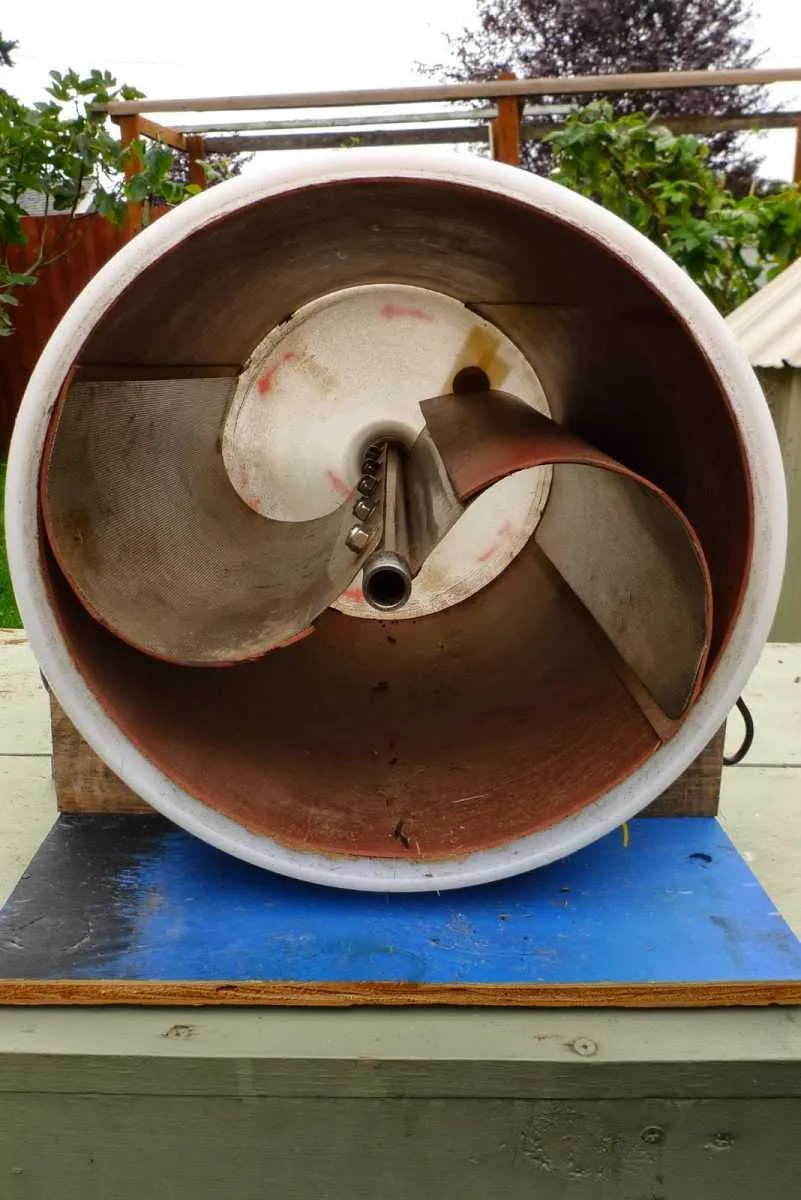

  • Для обеспечения качественного перемешивания раствора внутри бочки необходимо приварить лопасти. Они должны проходить вдоль всей бочки, но не прилегать к ней. Иначе бетонный раствор будет скапливаться в месте сварочного шва.
  • Стержень приваривается к бочке. К нему также сварочным аппаратом прикрепляются ручки.
  • Крышка отверстия должна плотно прилегать к бочке. Обычно ее проклеивают резиной. Люк крепят петлями, устанавливают шпингалет или крючок для закрывания.

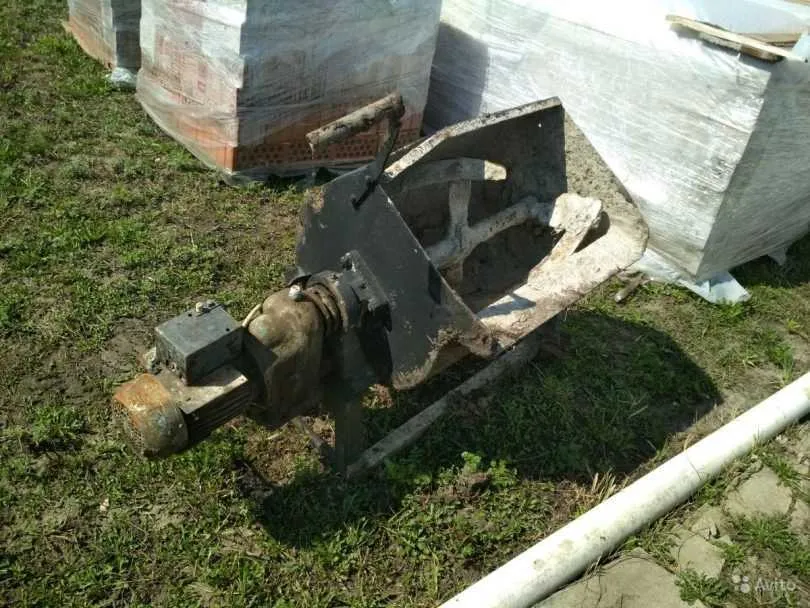

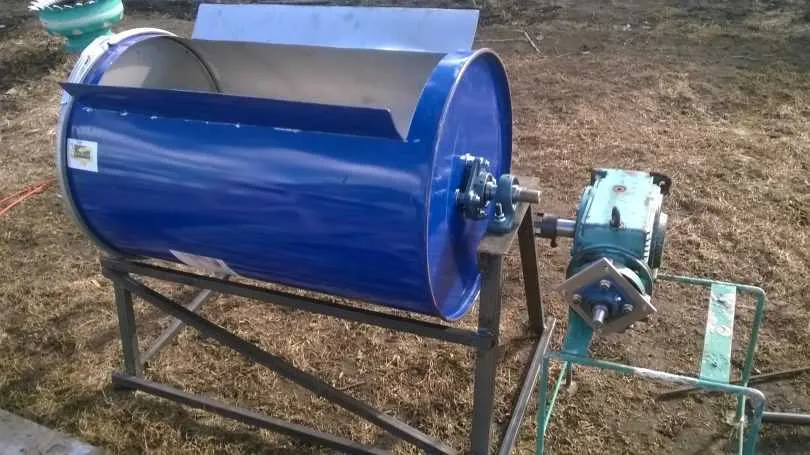

Есть более простая конструкция. Бочка разрезается сверху до основания пополам. В нее вставляется стержень к которому привариваются лопасти. В этом случае бочка неподвижна. Двигается труба и лопасти, приваренные к ней. Зачастую к такой модели приделывают электродвигатель. Тогда этой мешалкой может пользоваться один человек.

Ударная дрель Hyundai D 850, 850 Вт зелeный

Инструменты и материалы для электрической бетономешалки

Для разведения небольшого количества бетонной смеси (не более 100 л) можно использовать перфоратор мощностью от 1,3 кВт. На его конце должны быть металлические тарелки, соединенные вместе диаметром не более 25 см.

При размешивании таким способом следует знать, что если нет на поверхности пузырьков и бульканья – смесь готова.

Для самодельной бетономешалки с электрическим приводом понадобятся:

  • Стальные листы. Для стенок толщина – 2,5 мм, для дна – 5 мм.
  • Маховик.
  • Болгарка.
  • Двигатель.
  • Подшипники.
  • Металлические трубы и уголки.
  • Сварочный аппарат.
  • Дрель.

Если нет желания делать грушу мешалки самостоятельно, то ее можно заменить кастрюлей большого объема, барабаном от стиральной машины или бочкой.

Лист стальной гладкий горячекатаный 500*500*3мм

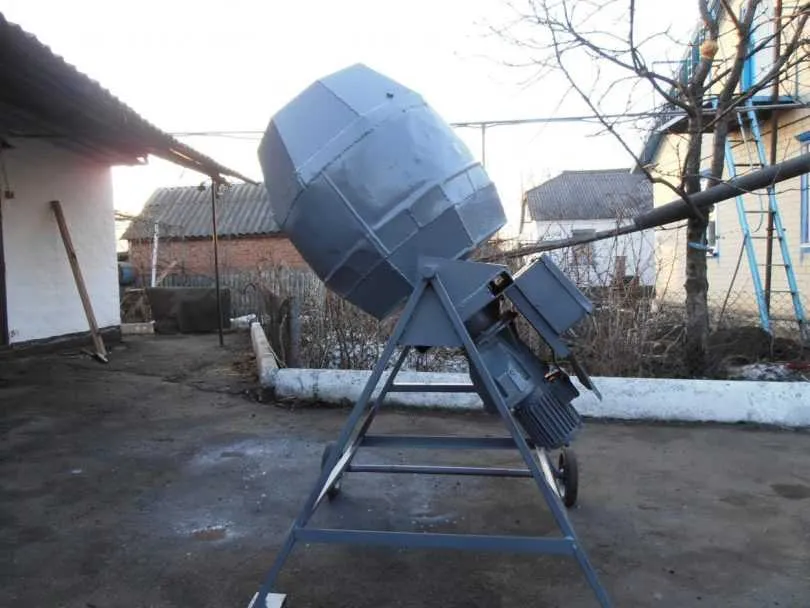

Инструкция по изготовлению бетономешалки с электрическим приводом

Дано инструкцией можно не только сделать мешалку, но и осуществить ремонт бетономешалки своими руками. Для изготовления с нуля понадобится:

  • Согласно чертежу вырезать детали из стали.
  • Сварить элементы нижней части и присоединить ее к механизму вращения.
  • Приварить центральные стенки груши, лопасти. Сделать крышку для загрузки строительных компонентов.
  • Изготовить основание для будущей бетономешалки, на котором она будет располагаться.

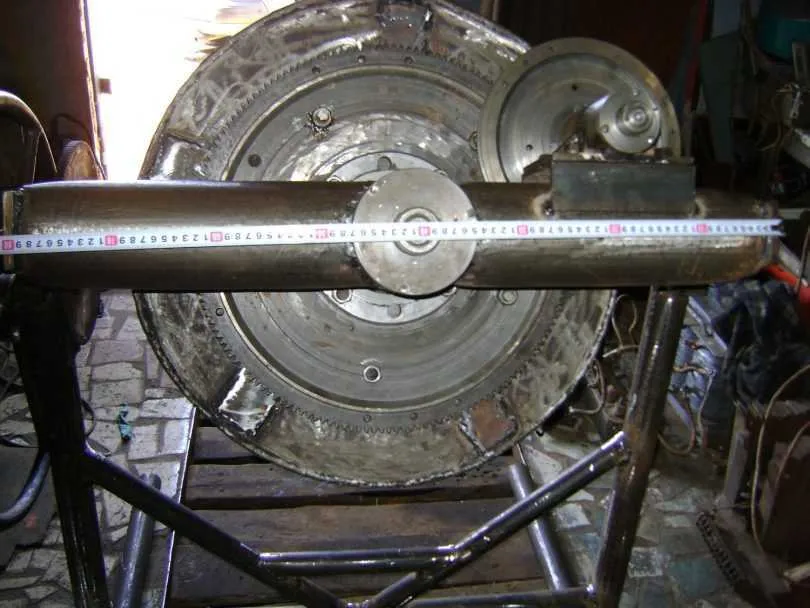

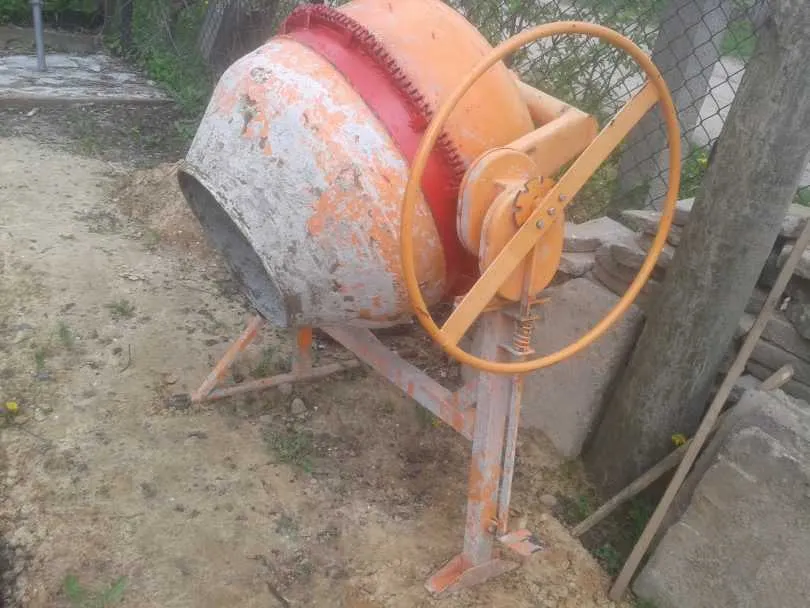

  • На основании приварить маховик и шестеренку. Это будет механизм опрокидывания.
  • Присоединить маховик, ремень и двигатель, которые будут вращать бетономешалку. Необходимо создать крутящий момент для кручения оси, на которой находится груша бетономешалки. Также необходимо обеспечить герметичность груши. Раствор не должен попадать на самодельный редуктор.

Если нет опыта, делать мешалку самостоятельно или нет необходимых материалов, можно воспользоваться старой стиральной машиной, которая не используется в быту. Для бетономешалки, сделанной своими руками из стиральной машины, не понадобится делать грушу, потому что ее заменит барабан.

Единственное, что понадобится для такого вида оборудования – это основание, на котором будет размещаться стиралка-бетономешалка. Основание обычно изготавливают в форме треугольника. Такая конструкция придает максимальную устойчивость груше.

Бетономешалка не должна шататься или опрокидываться. Если не позаботиться об этом – все старания по изготовлению бетономешалки будут напрасны.

Также следует учесть сливное отверстие в барабане стиральной машины. Его необходимо герметично закрыть, чтобы раствор не вытекал при замешивании.

Стиральную машину для замеса бетона можно подключать напрямую к двигателю или через ось, как описано выше. Если подключать ее напрямую, опрокидываться для выгрузки бетона она не будет. Придется доставать раствор вручную. Если сверлить барабан и делать ось, выгрузка раствора будет осуществляться опрокидыванием.

Уголок крепежный усиленный 70 х 70 х 55 мм, толщина 2 мм (50 шт)

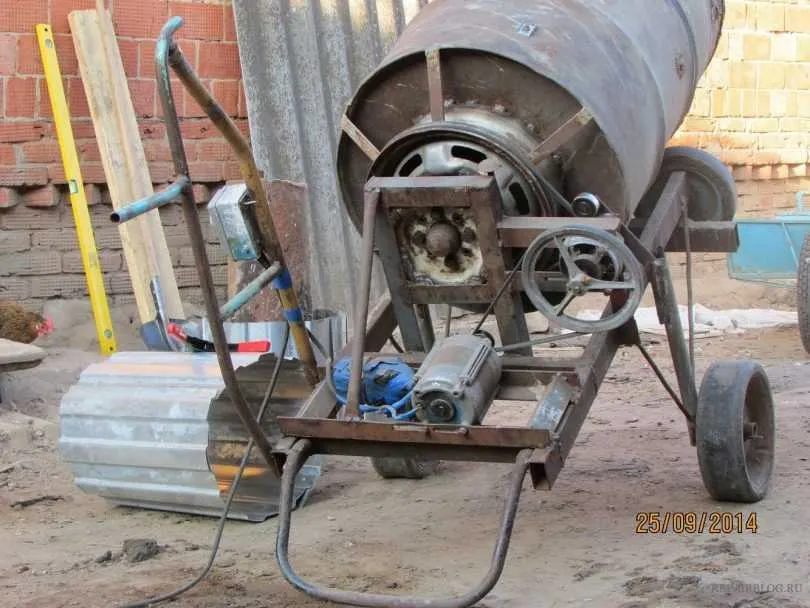

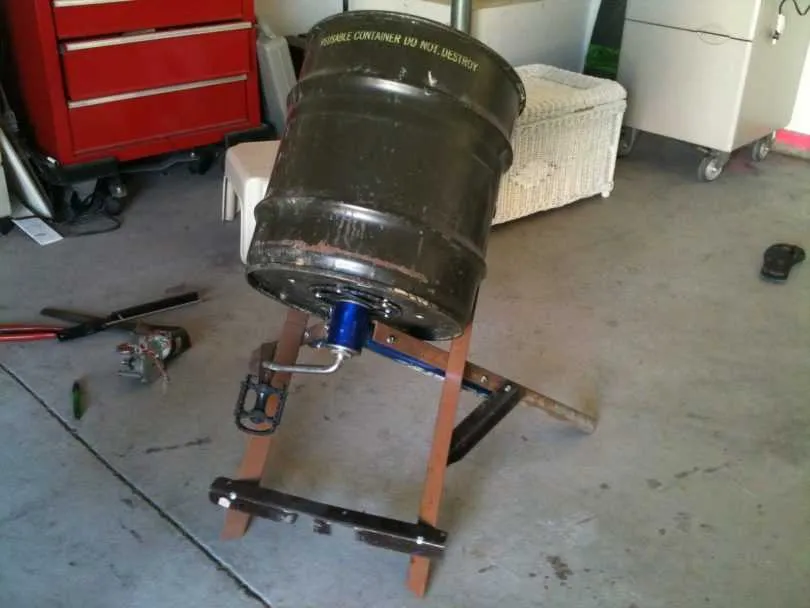

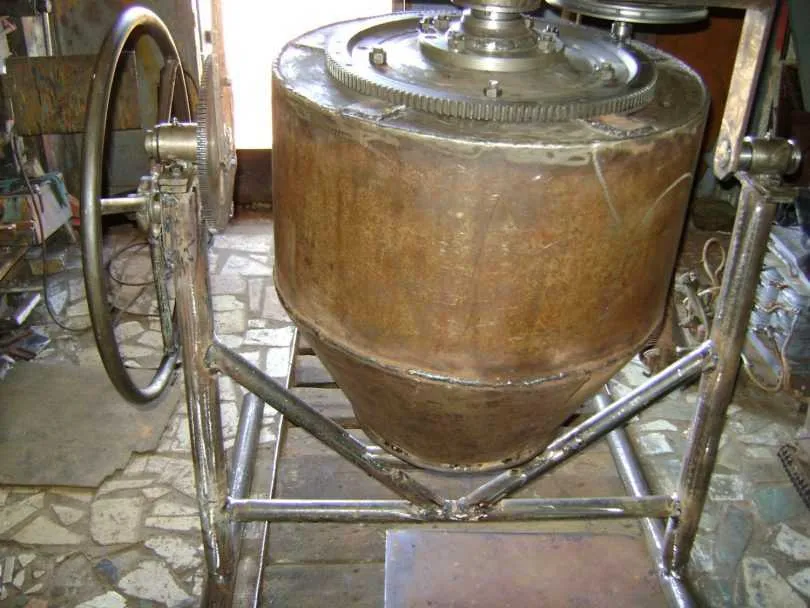

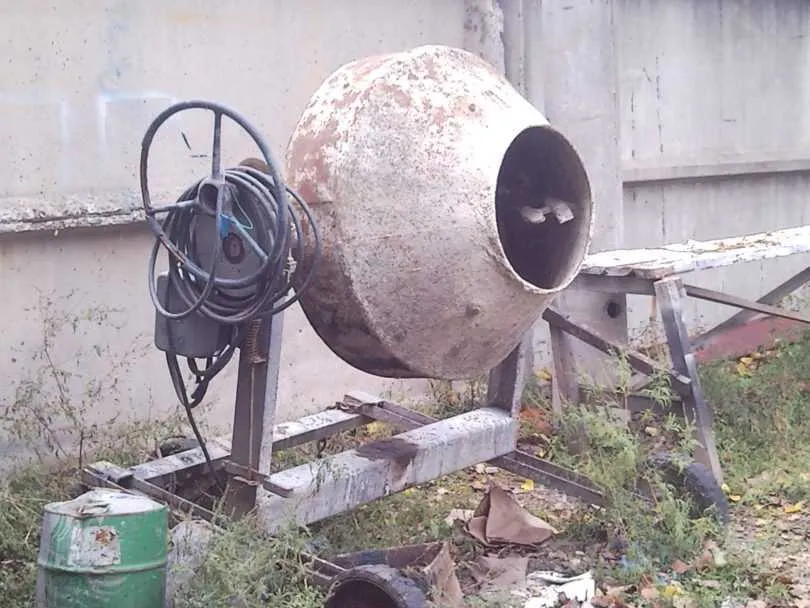

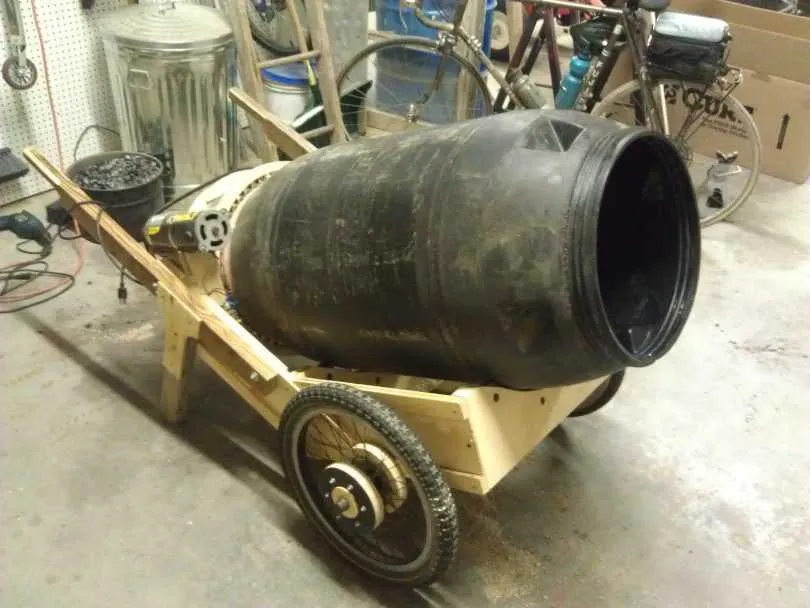

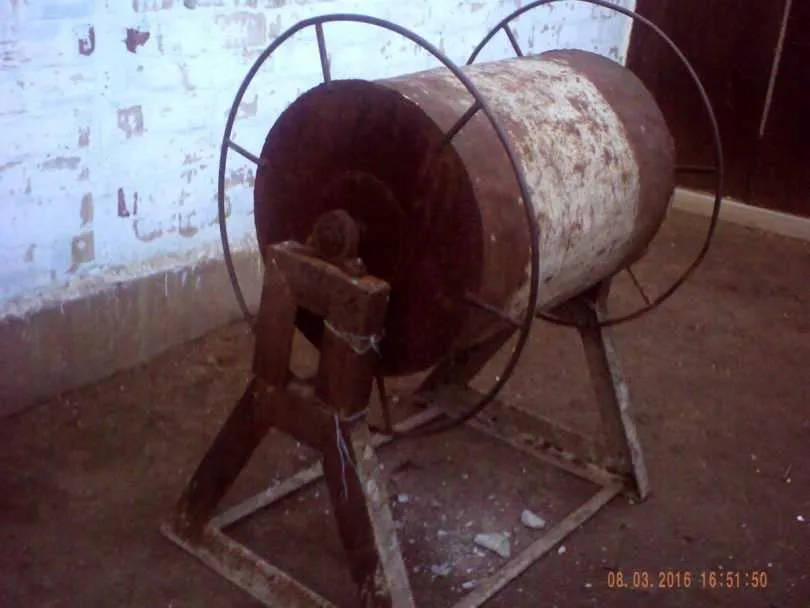

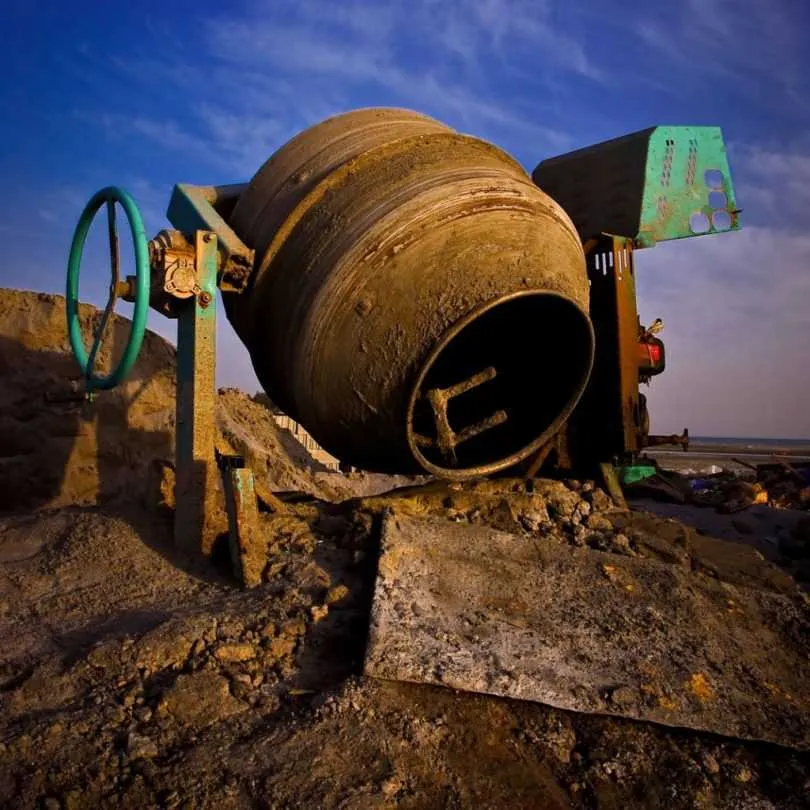

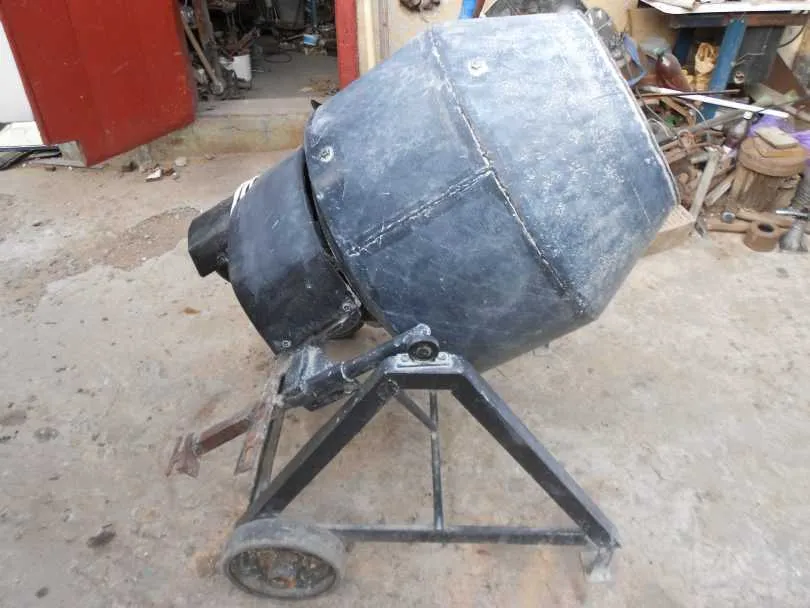

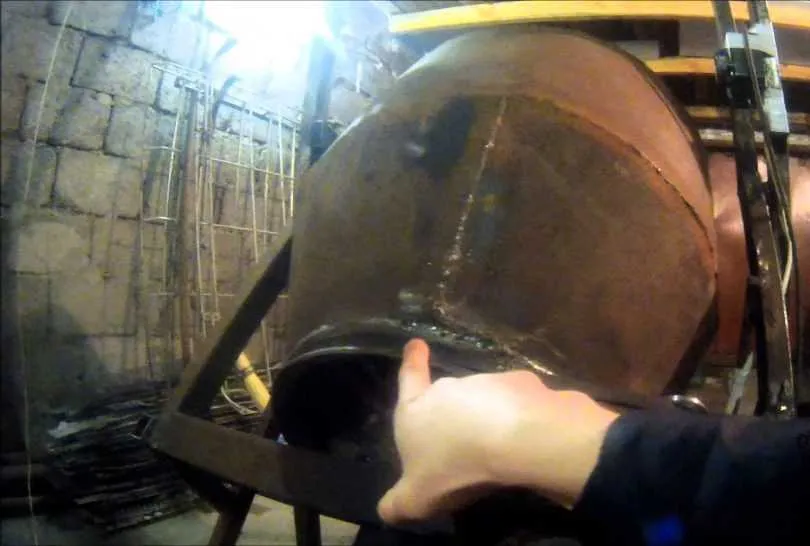

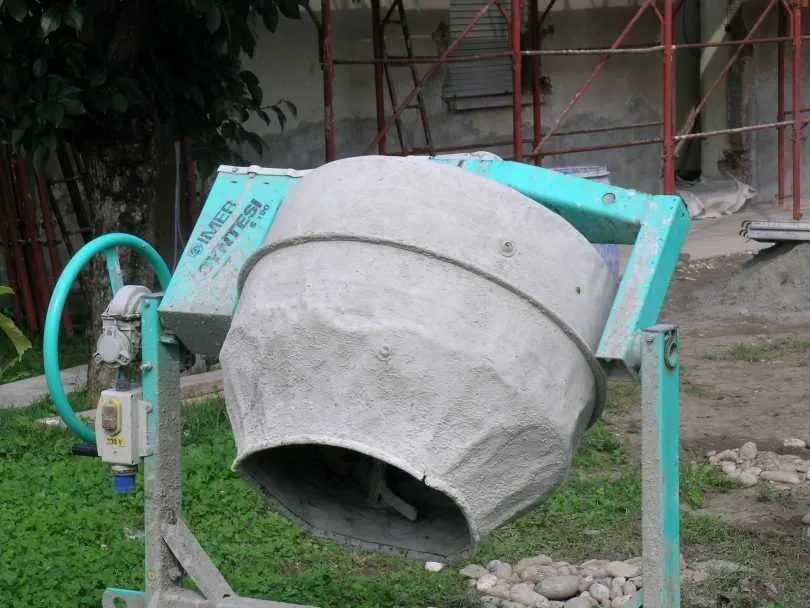

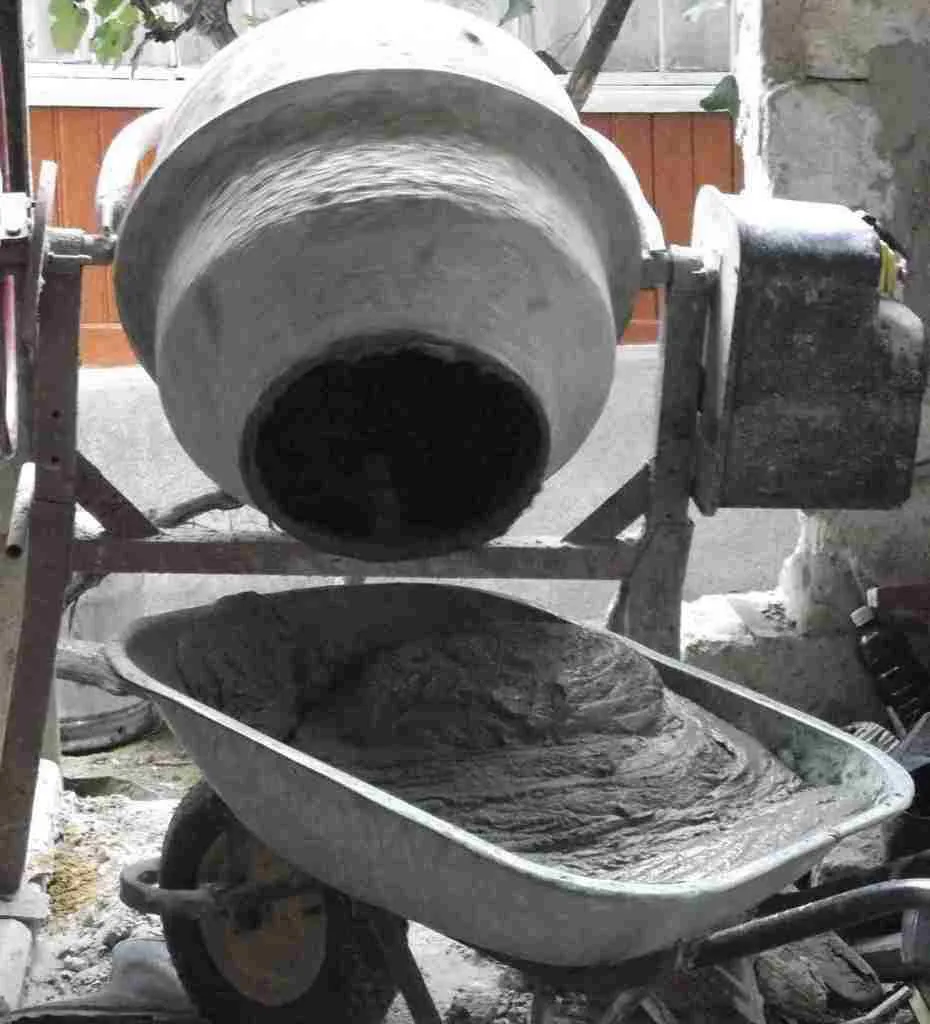

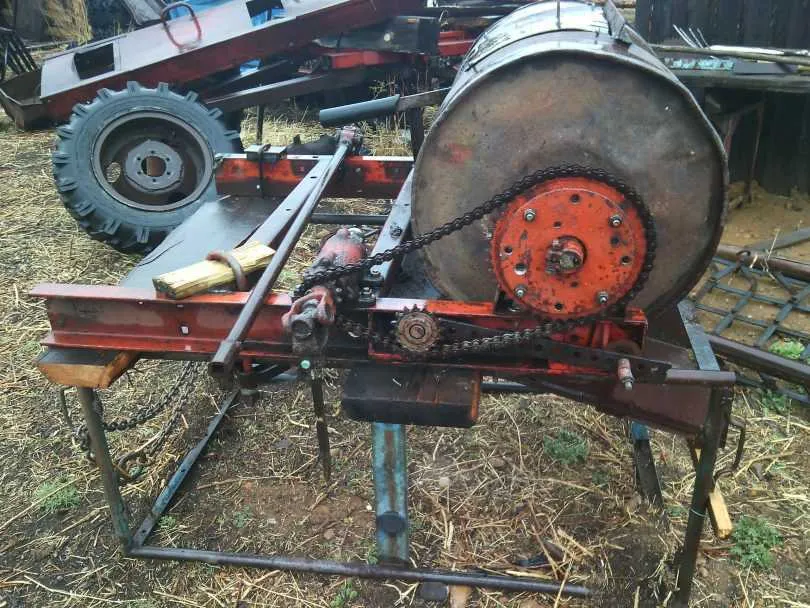

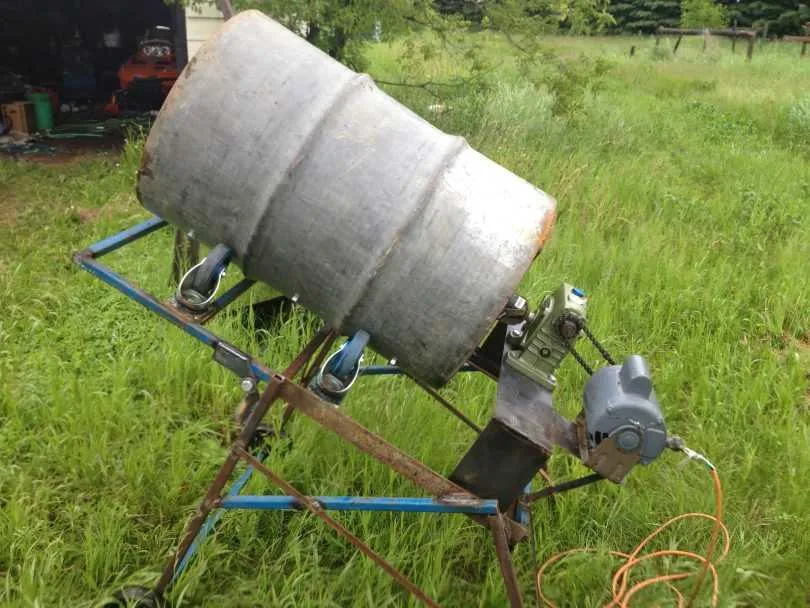

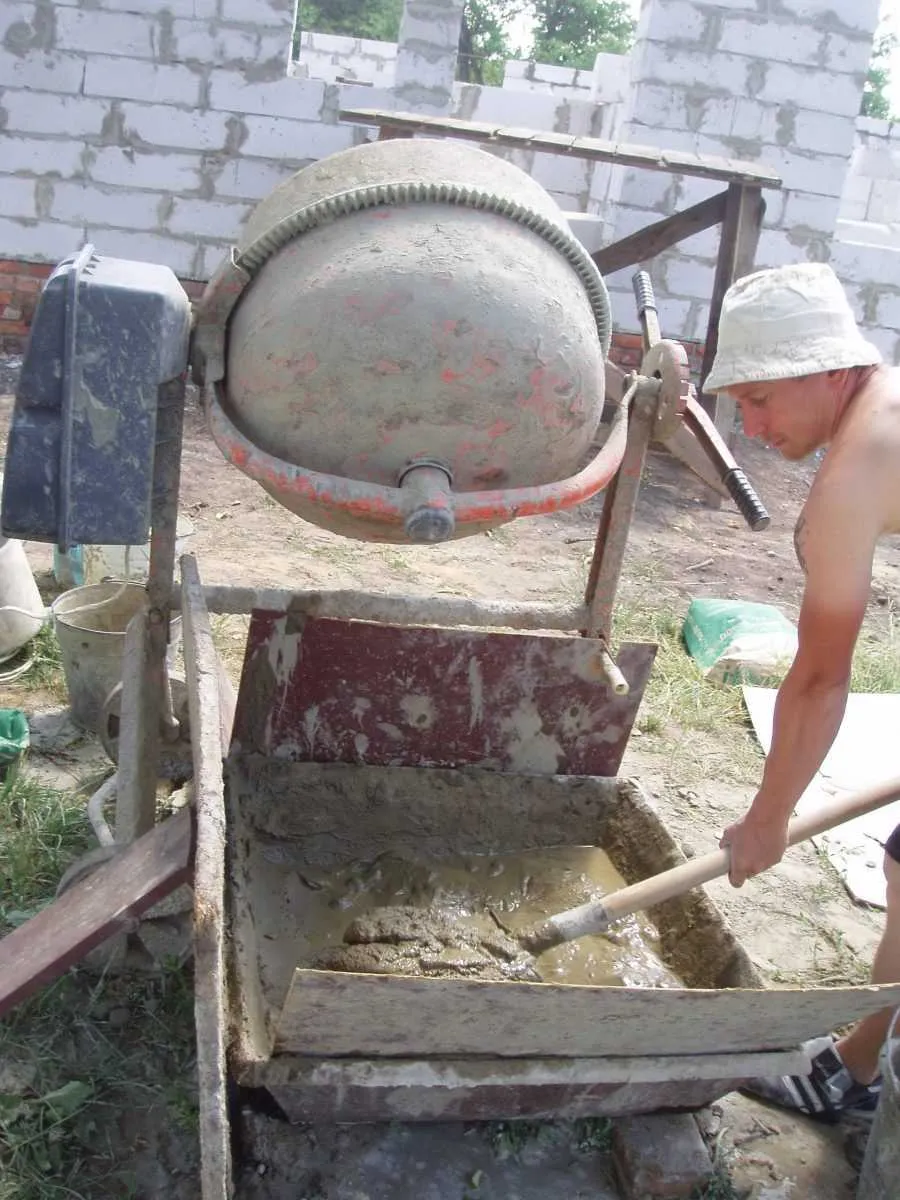

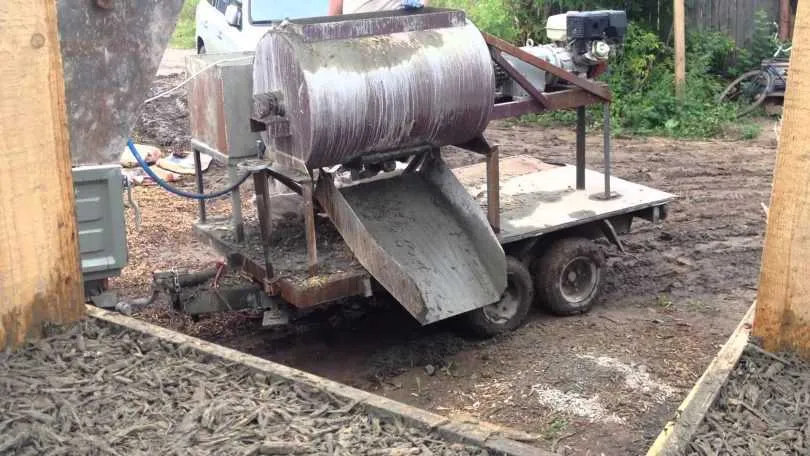

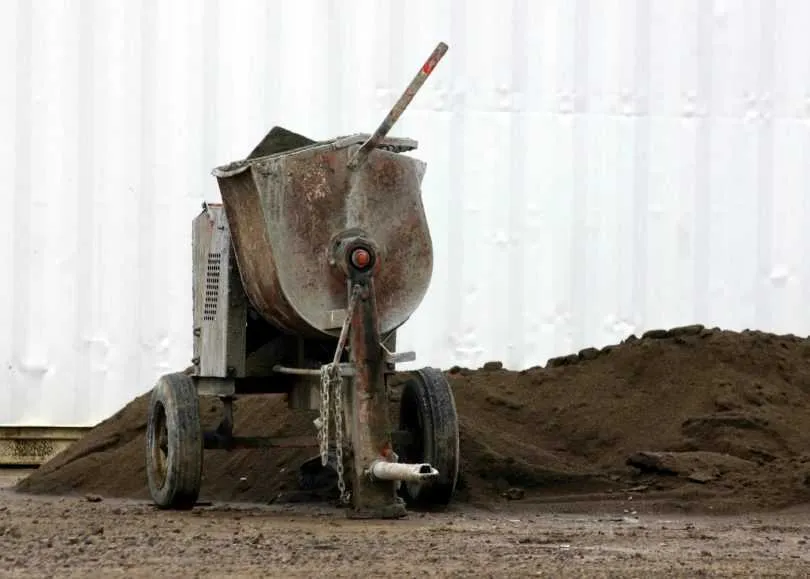

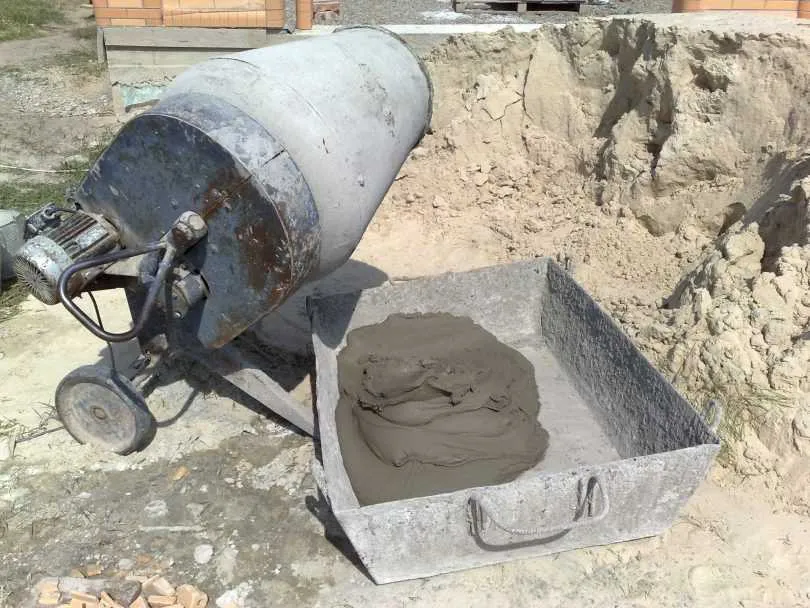

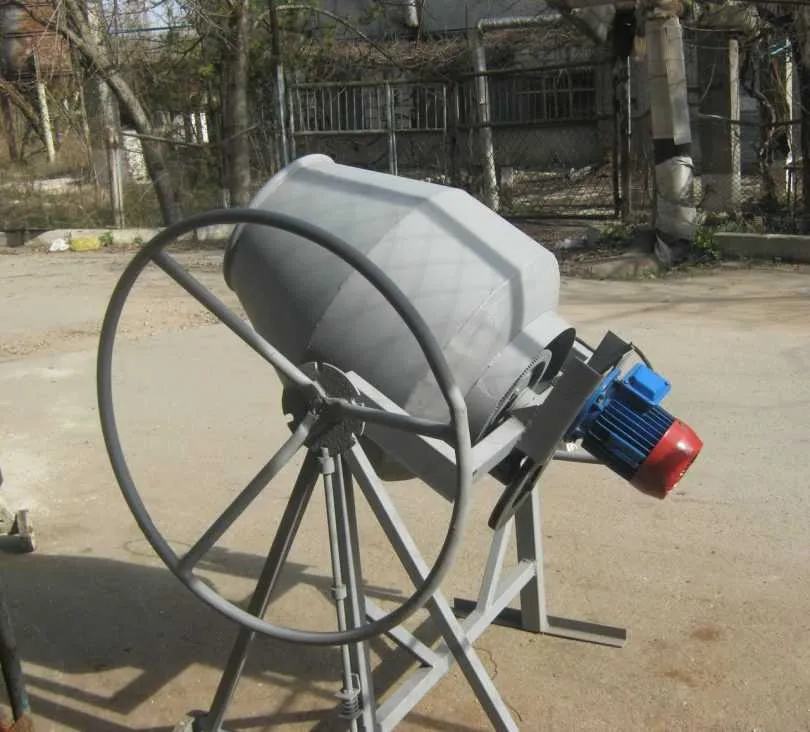

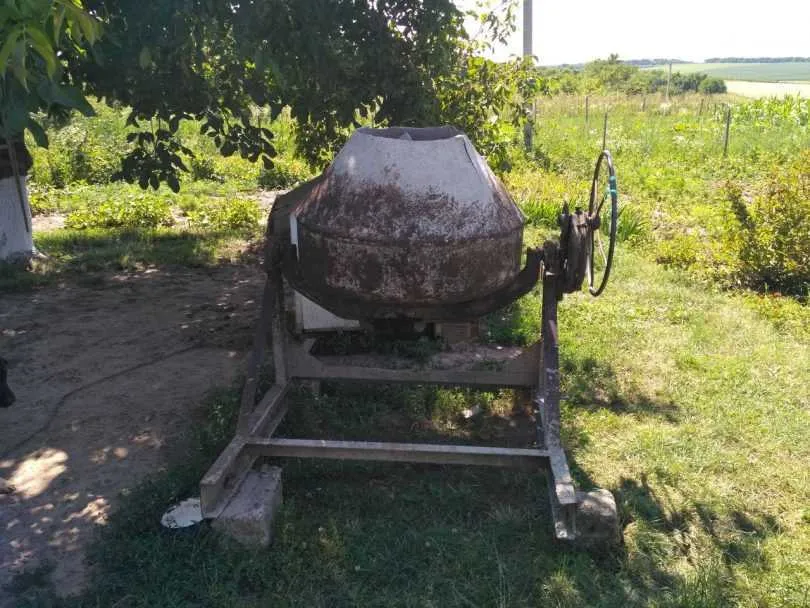

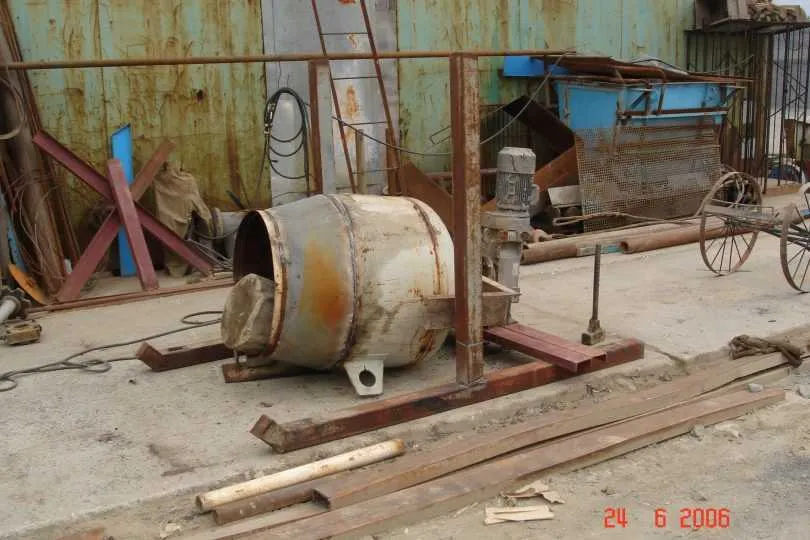

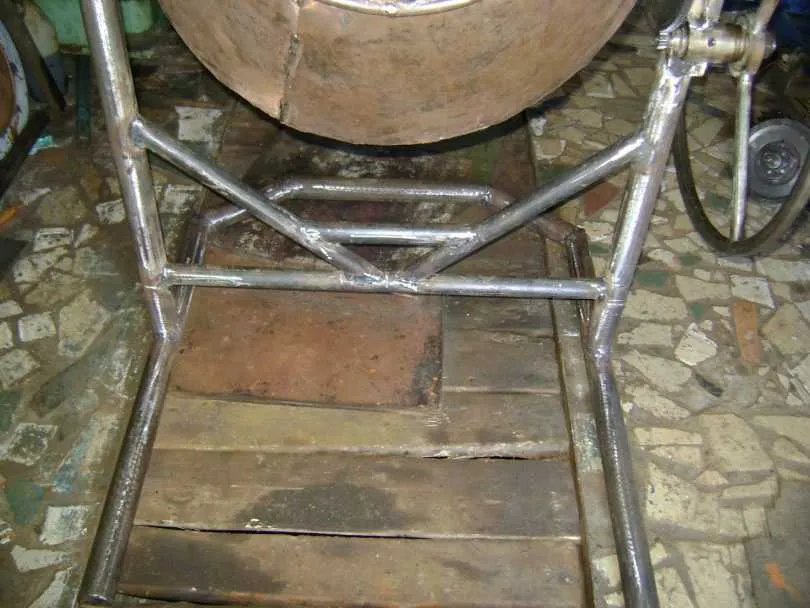

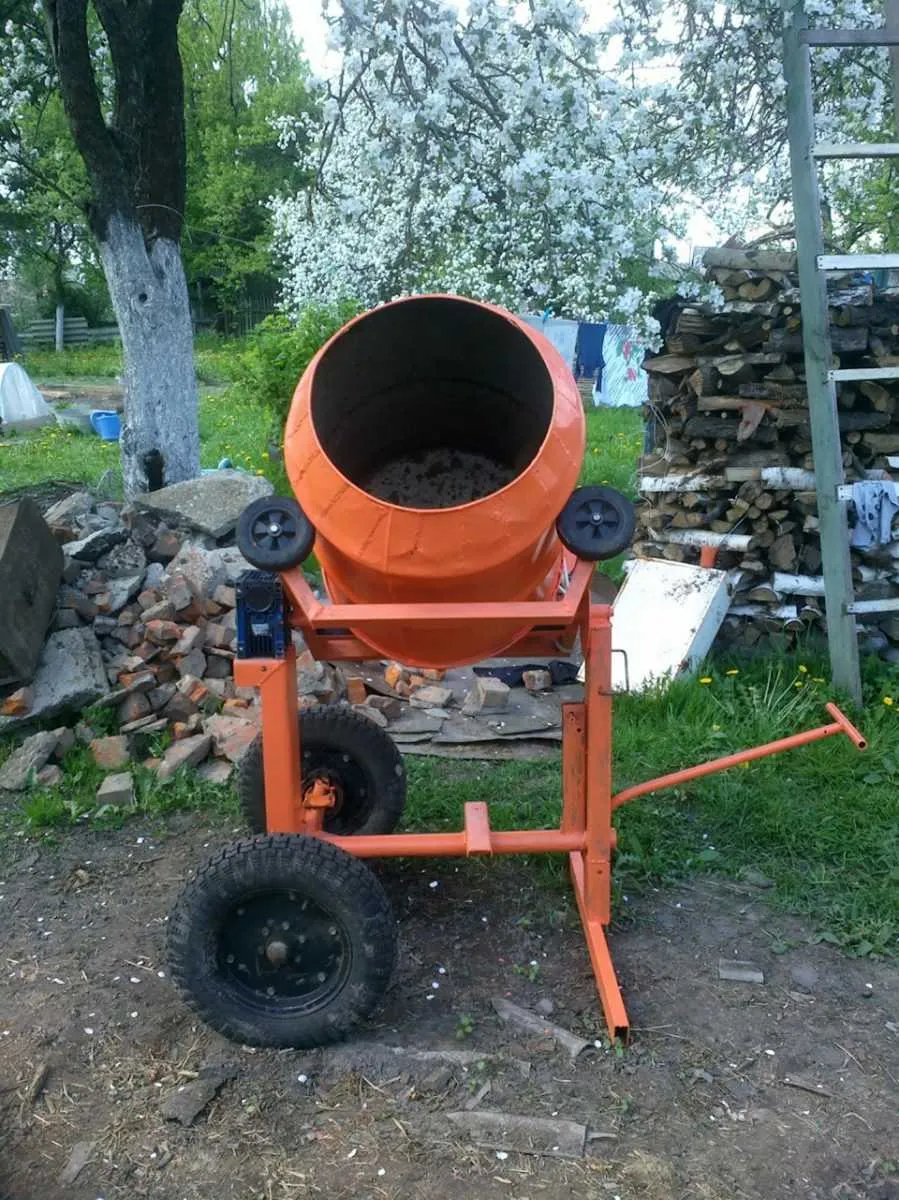

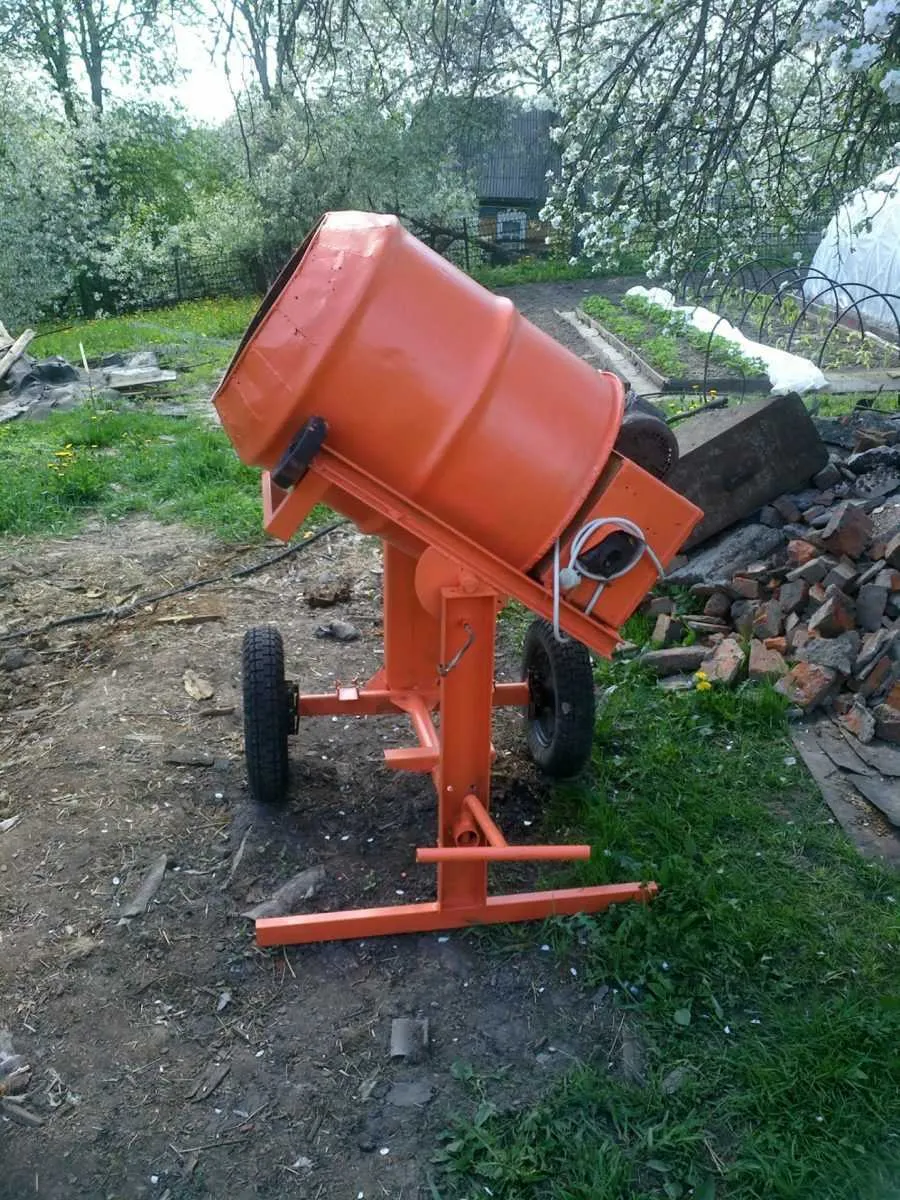

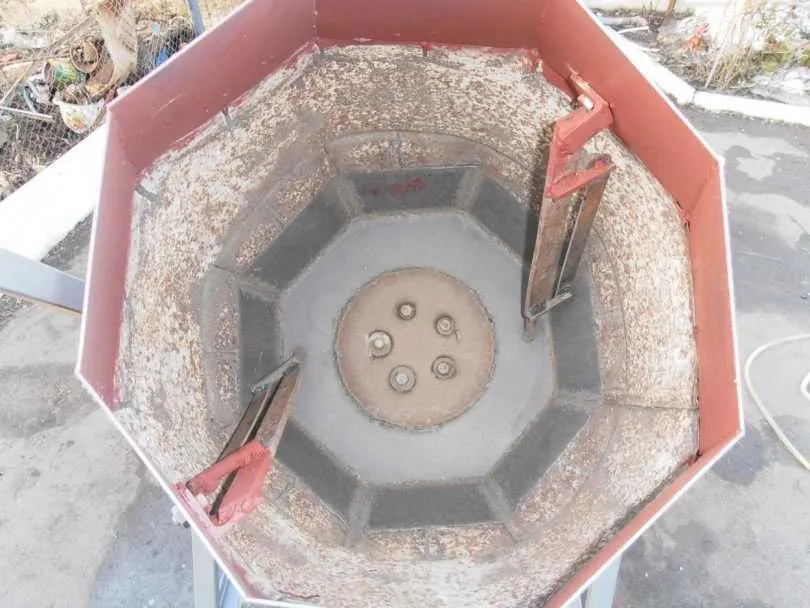

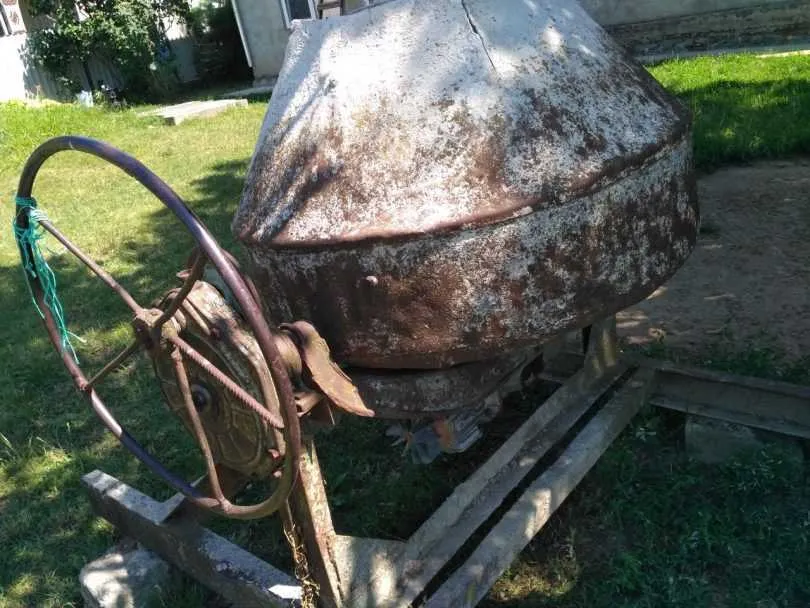

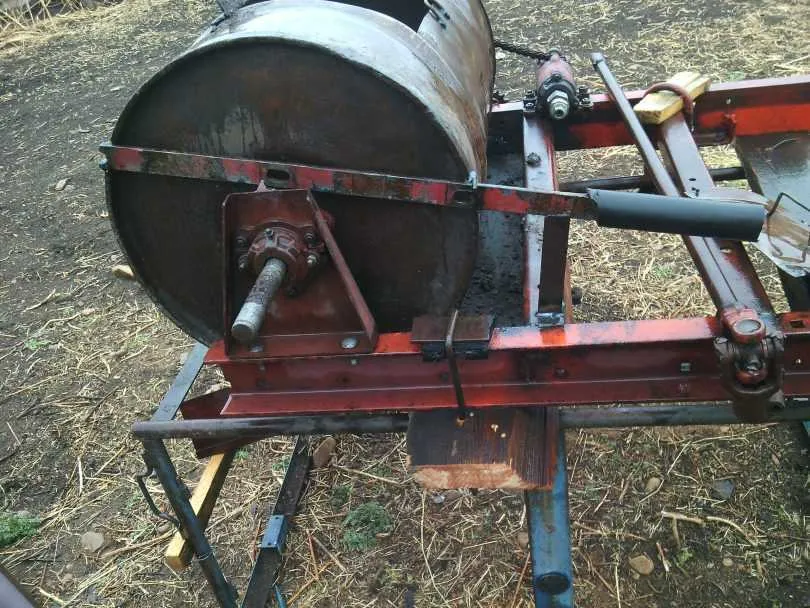

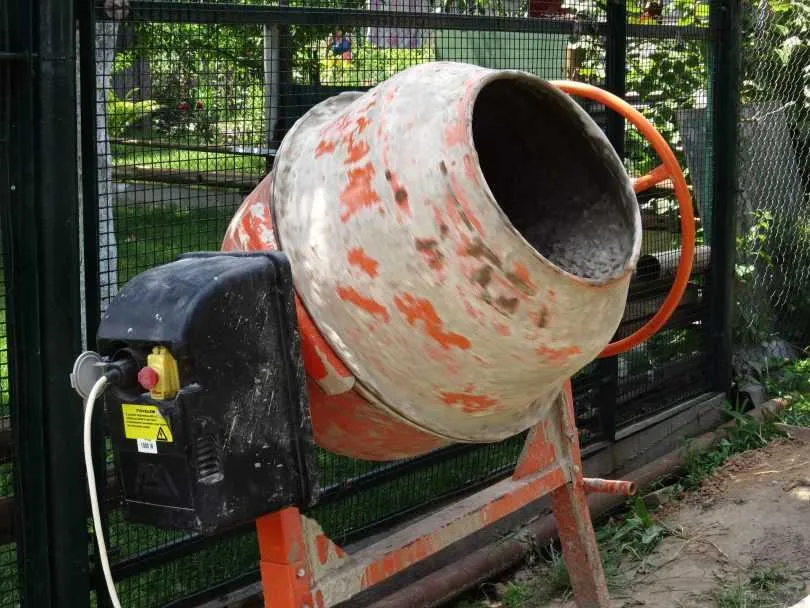

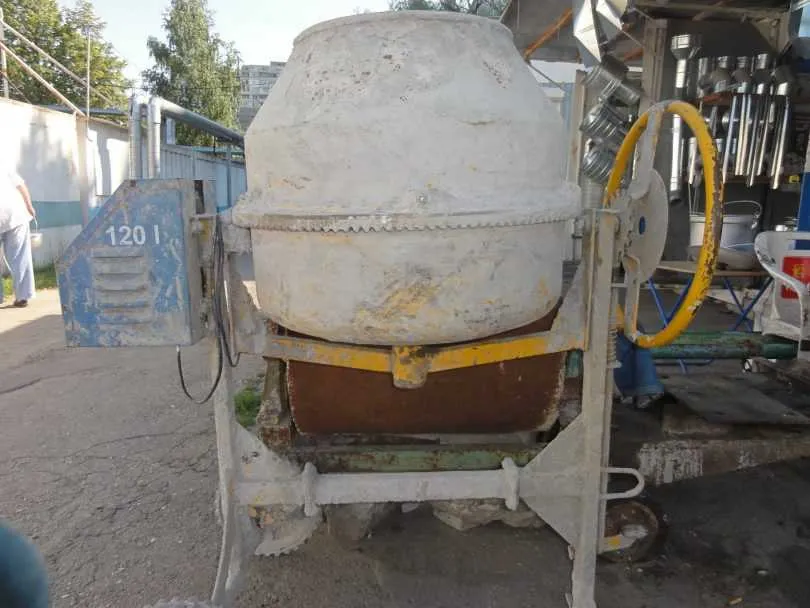

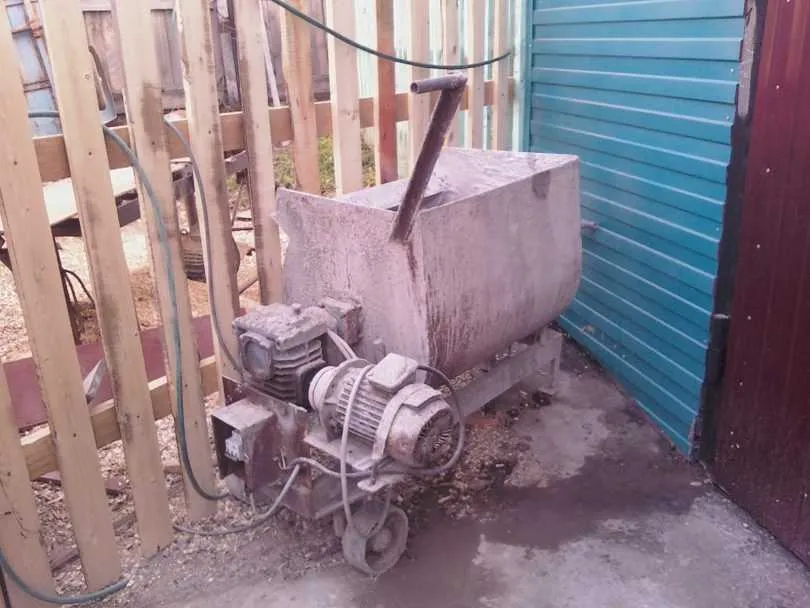

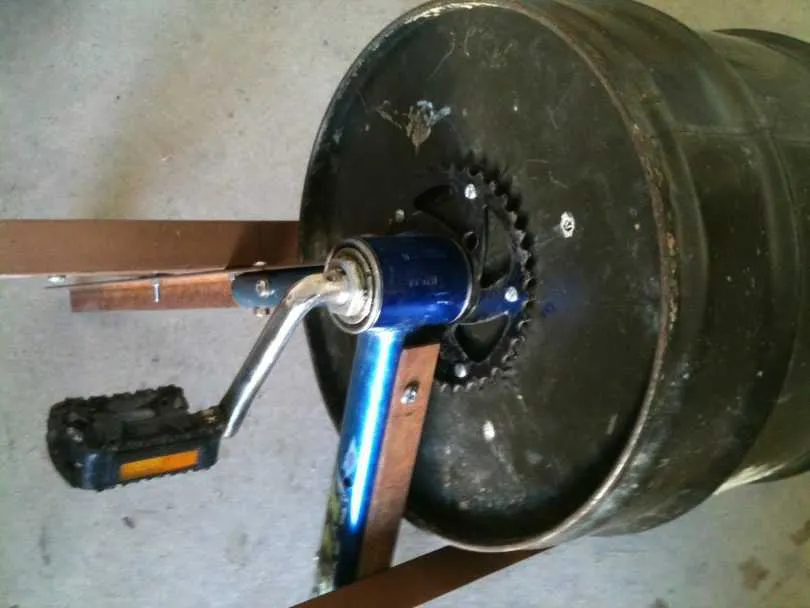

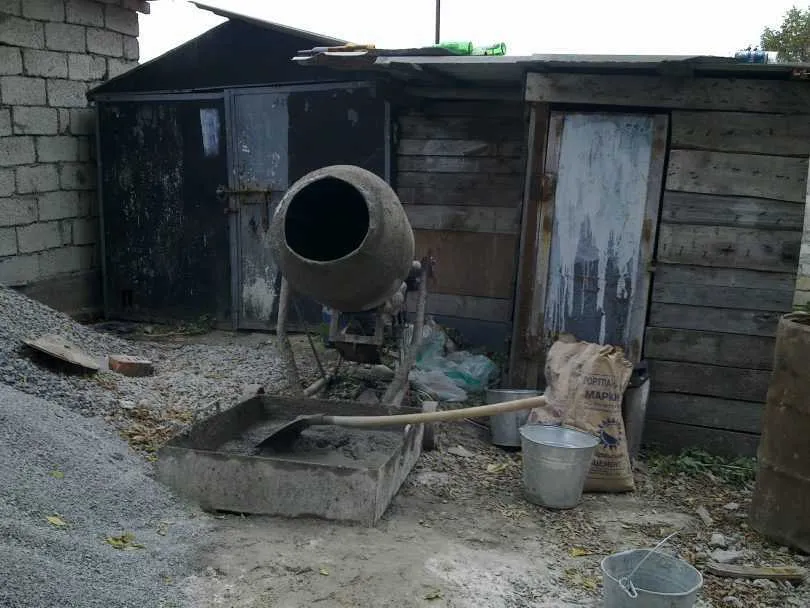

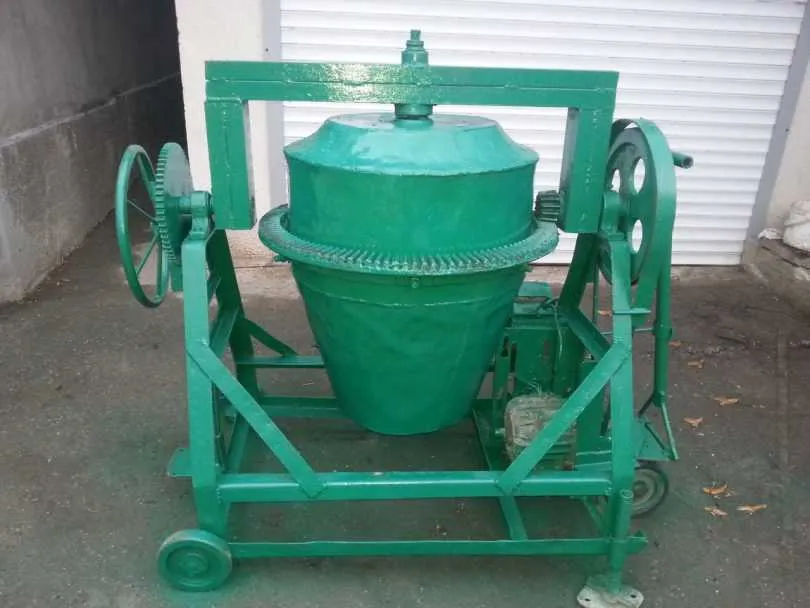

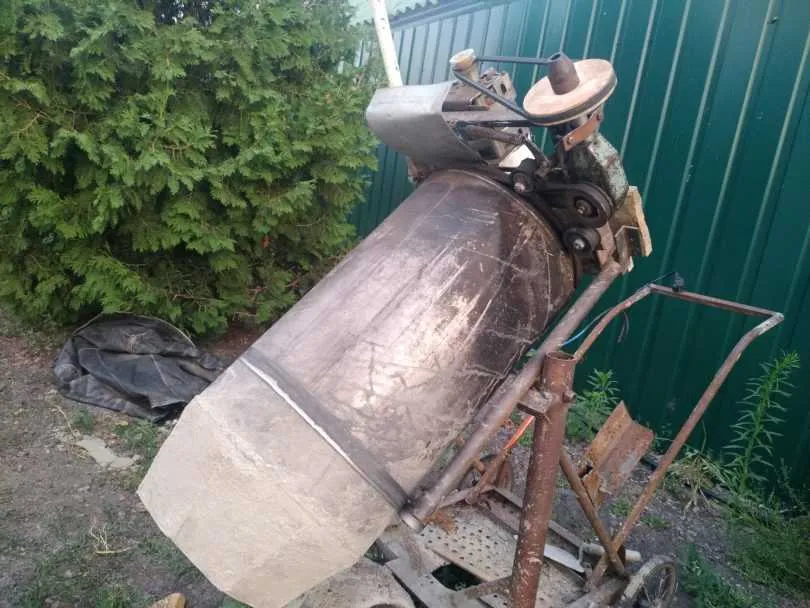

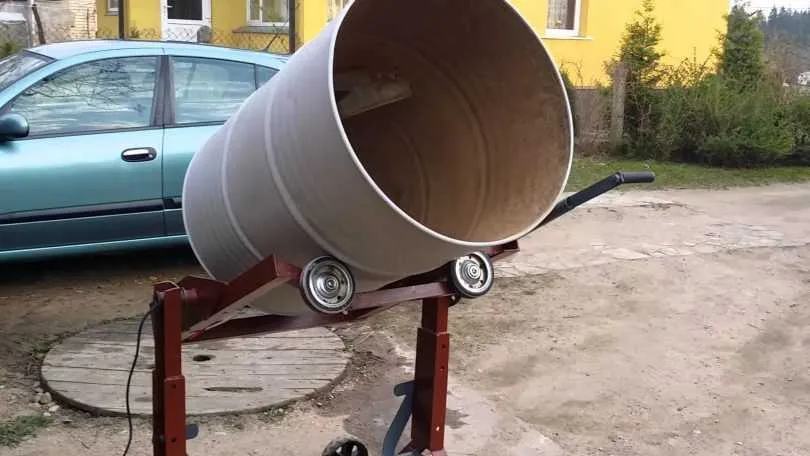

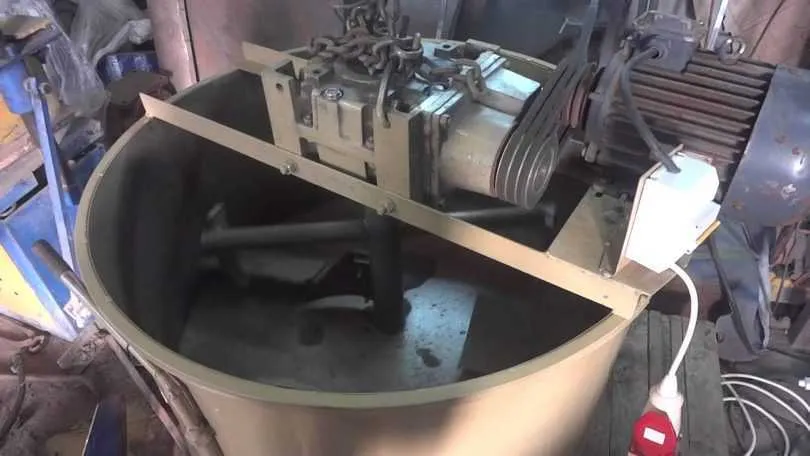

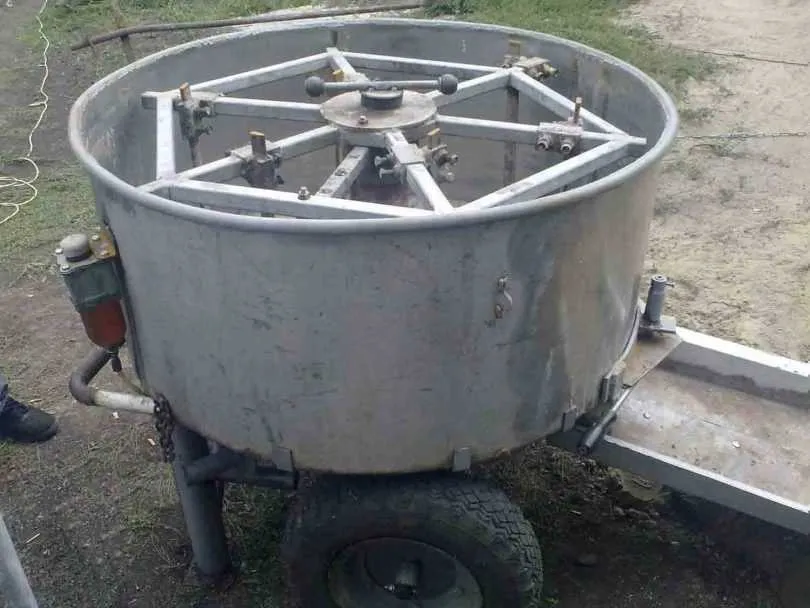

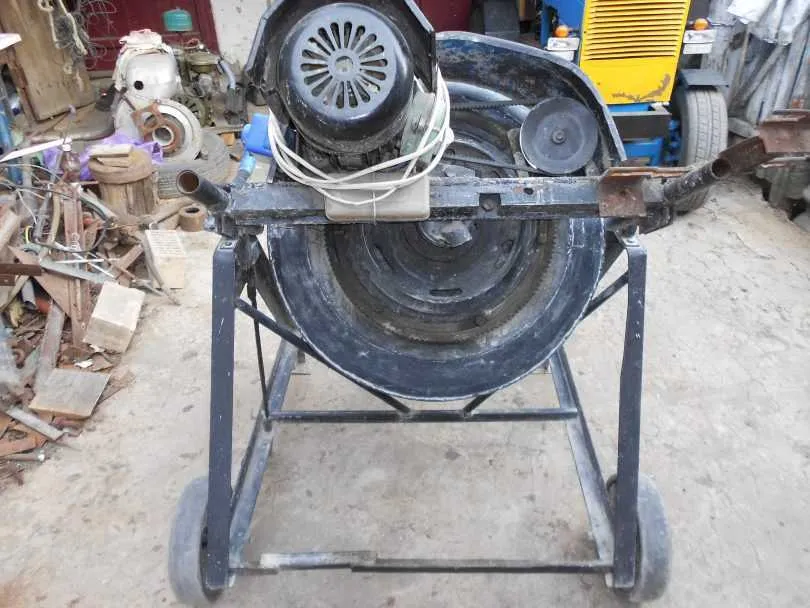

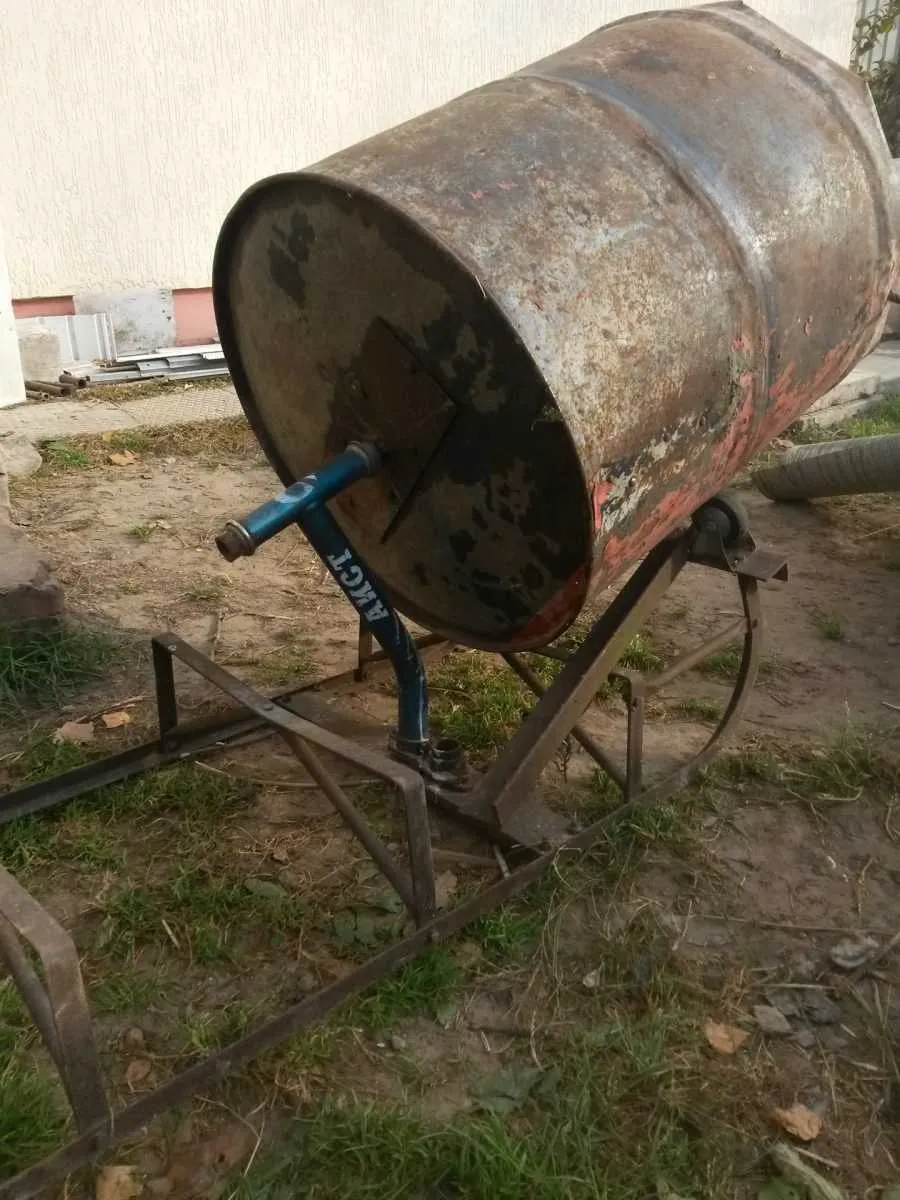

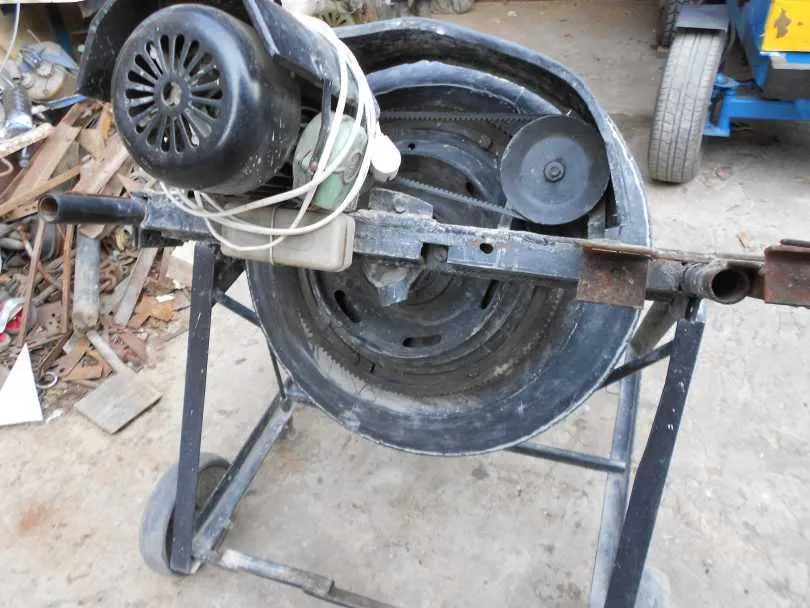

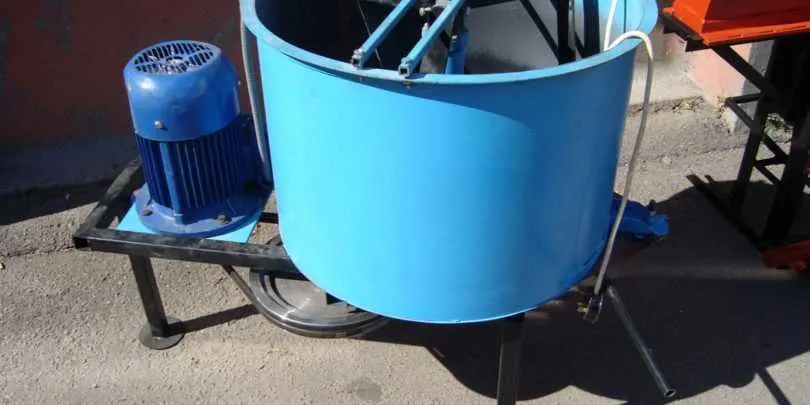

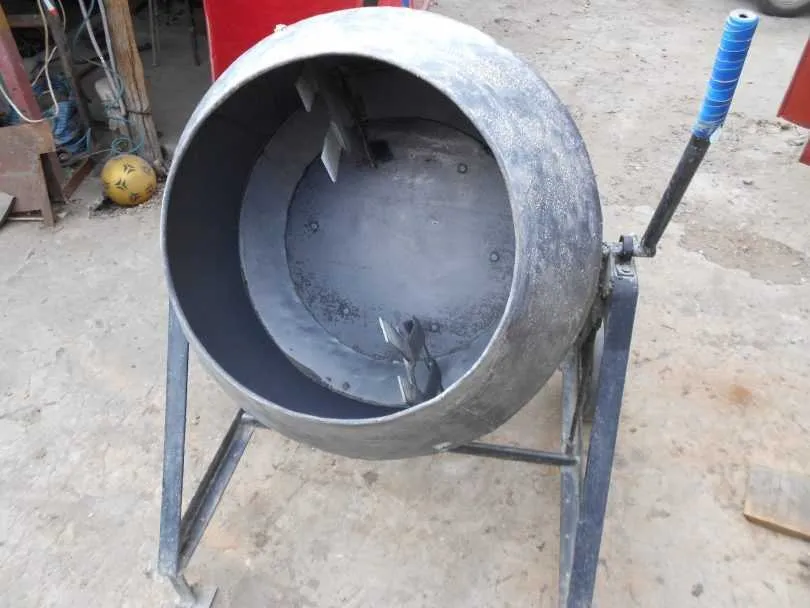

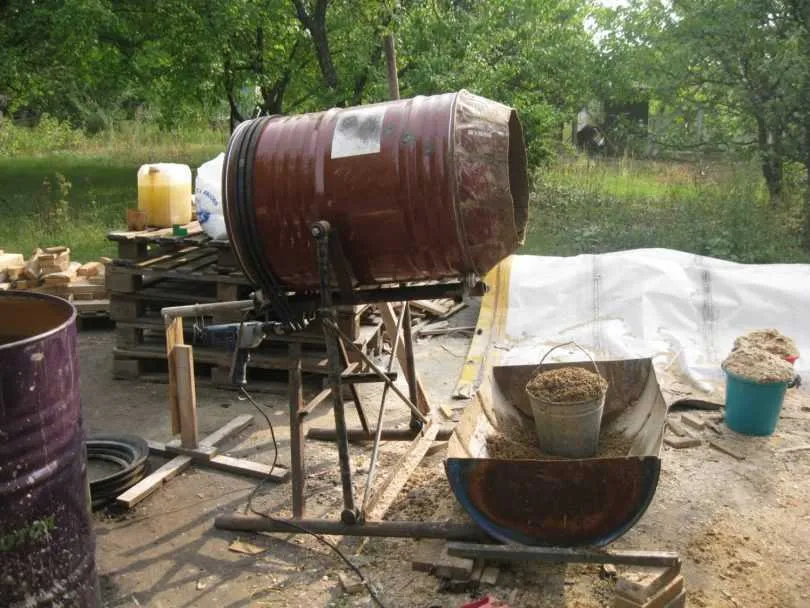

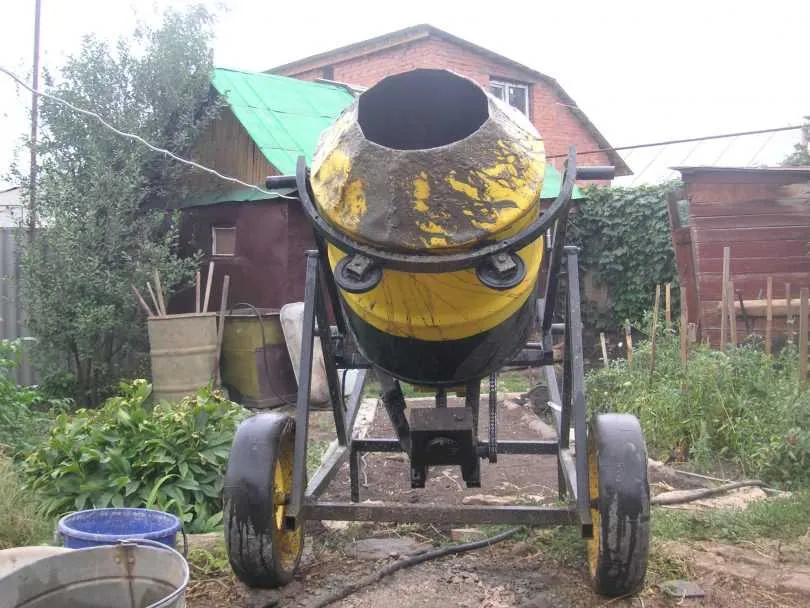

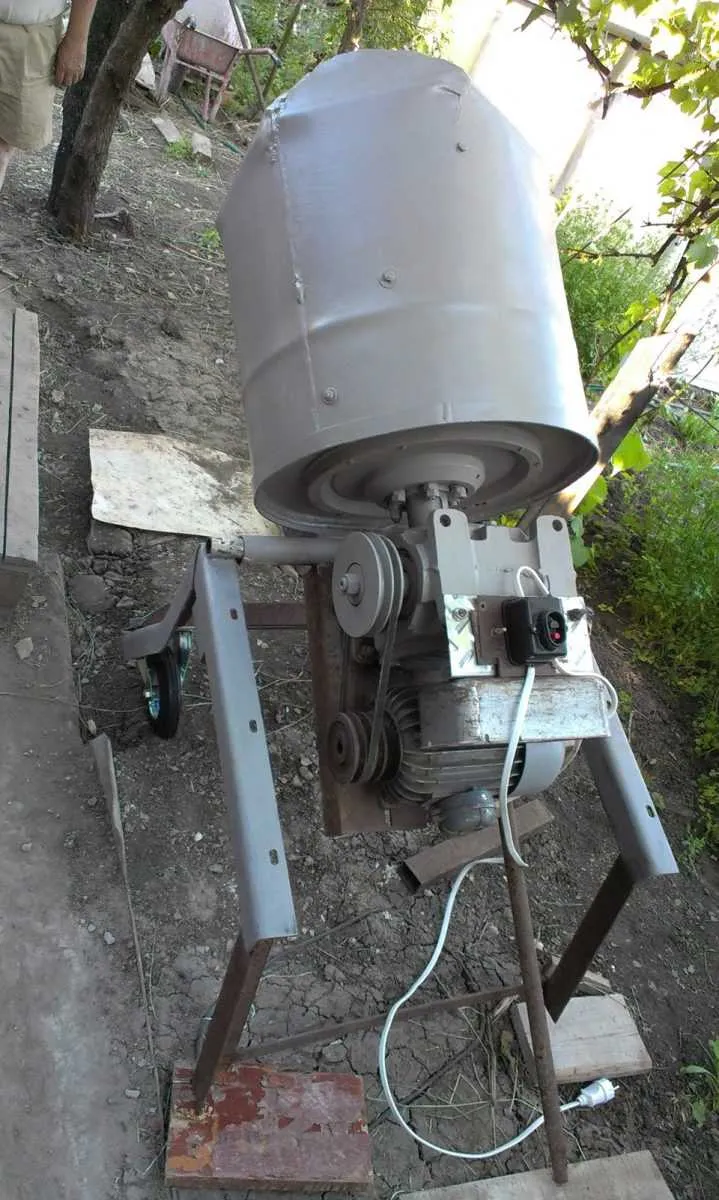

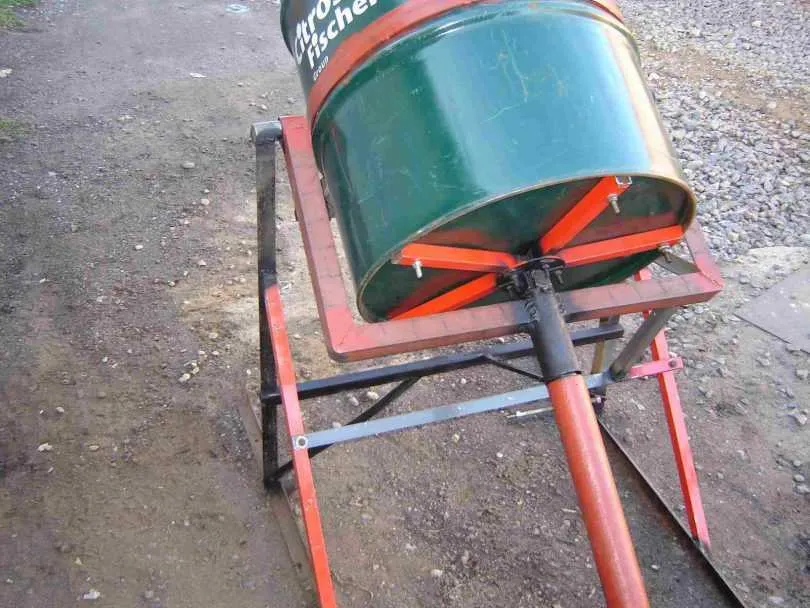

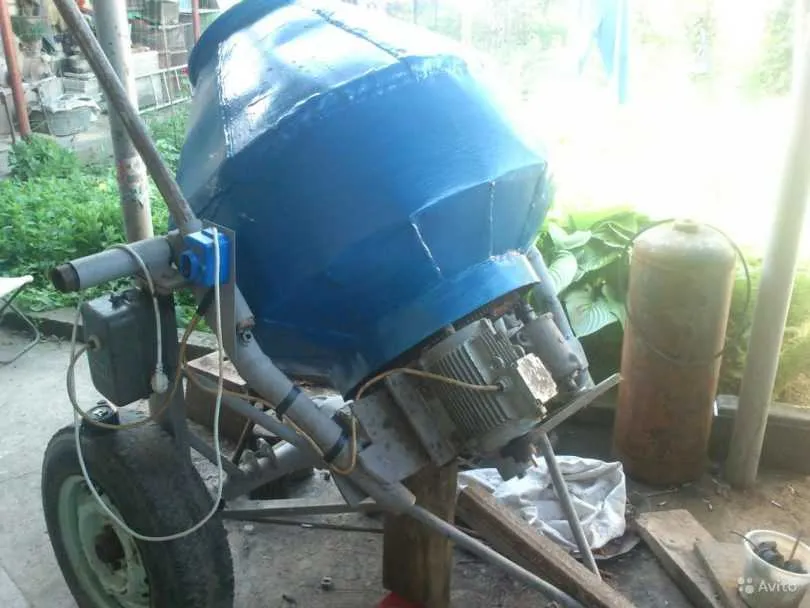

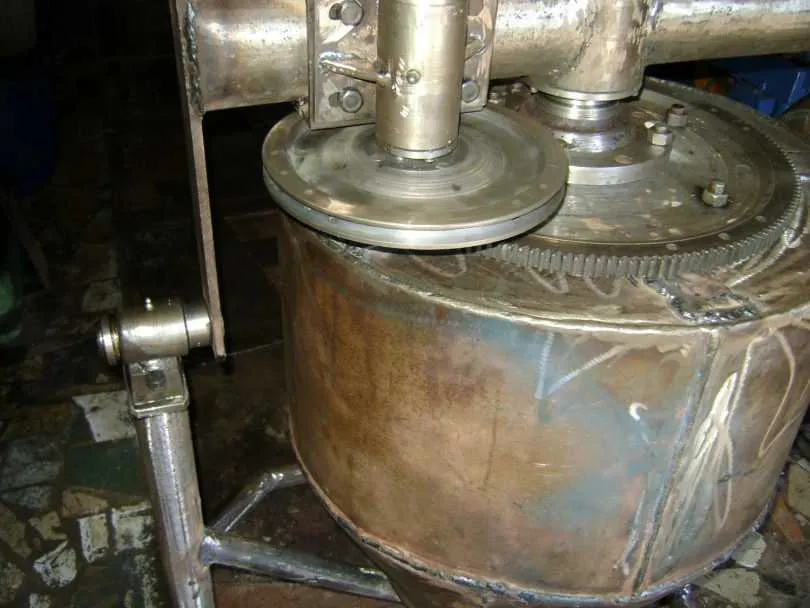

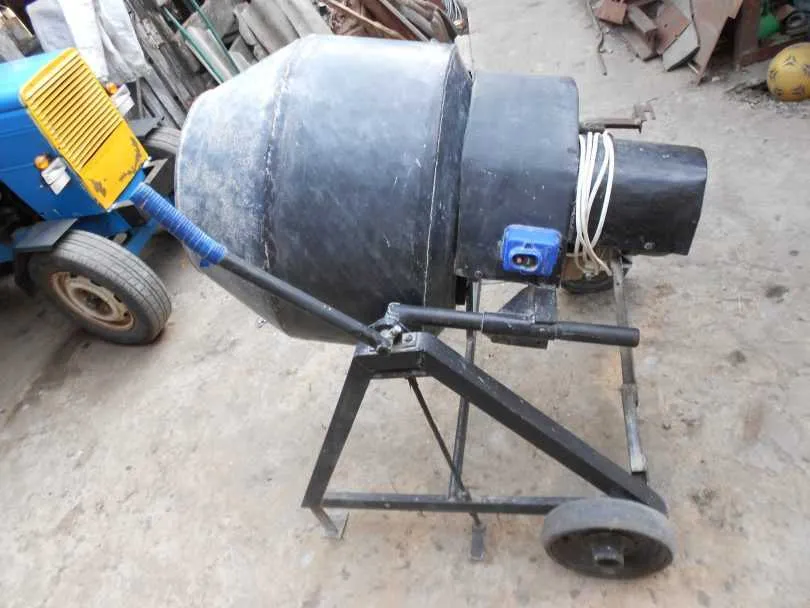

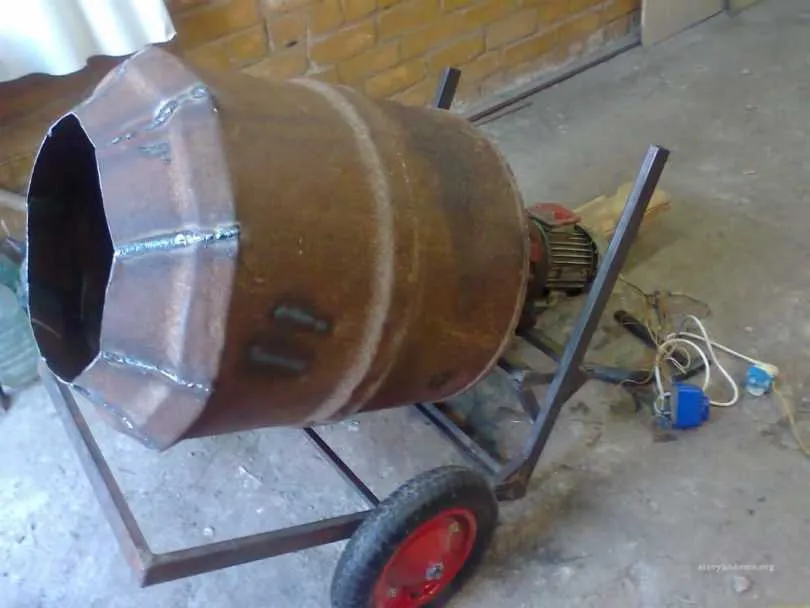

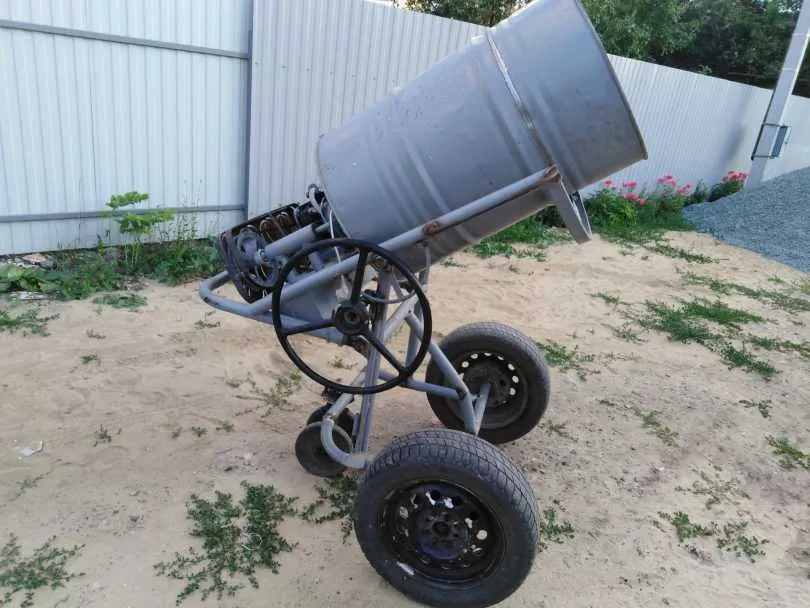

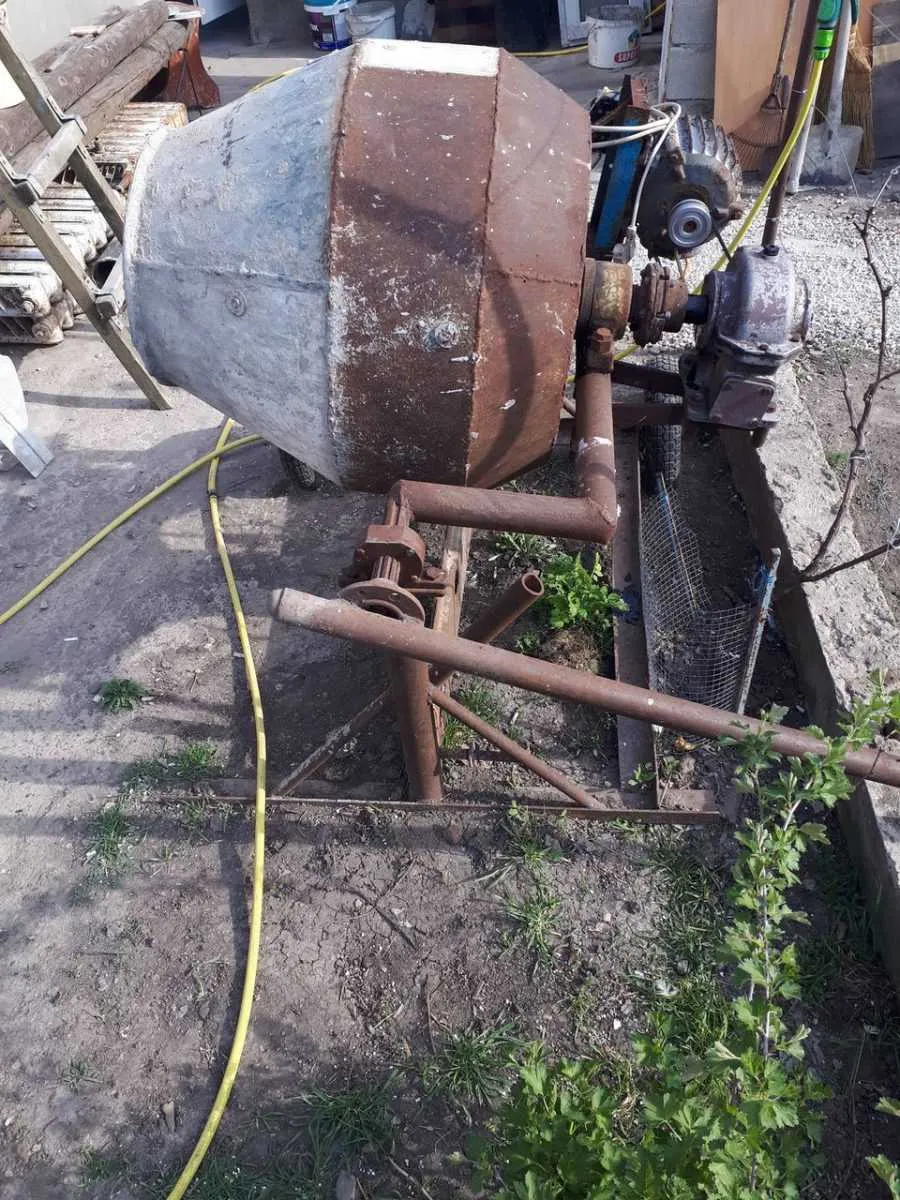

Фото советы как сделать бетономешалку своими руками

Двигатель для бетономешалки Лебедянь 700Вт

Что такое посадочный чертеж?


Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.

Видео. Чертежи бетономешалки
