Изготовление своего бура ТИСЭ для свай — Подробная пошаговая инструкция с фото и видео

</<!— 4 (2023-08-19)—>

Как изготовить бур ТИСЭ собственными силами: чертежи, фотографии, пошаговые инструкции. Процесс строительства частного дома представляет собой сложное и затратное предприятие, требующее физических и финансовых вложений. Для ускорения этого процесса можно воспользоваться различными методами. Например, обратиться в специализированную фирму, которая предоставит бригаду рабочих, ускоряя процесс строительства, но при этом может обременить ваш бюджет. В альтернативу этому, можно использовать современные инструменты и технологии, которые дадут вам возможность решить все возникающие задачи самостоятельно и достичь результатов своими руками.

Для ускорения процесса можно воспользоваться несколькими способами, к примеру, обратиться в компанию, которая представит бригаду рабочих, что облегчит строительство и раньше времени опустошит ваш кошелек, или же использовать современные инструменты и технологии, которые дают возможность решить все проблемы и добиться результатов своими руками.

Общие сведения

Главным элементом любой постройки является фундамент. То, каким будет качество основания и характеристики прочности, станет определяющим моментом долговечности сооружения. Благодаря уникальным характеристикам особенно популярно стало свайное поле, но застройщики редко прибегают к этому виду возведения основания, так как это очень дорого. Для облегчения формирования поля из свай применяют такое устройство, как бур ТИСЭ.

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.

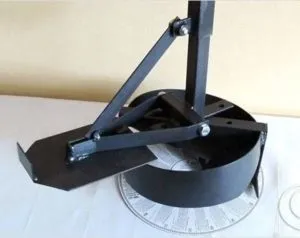

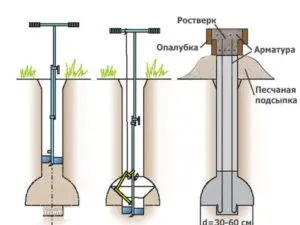

• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

• Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Клыки требуются для забора взрыхленной почвы с каменистыми включениями, которые по размеру не больше 5 см. Использование этой конструкции снизит степень налипания суглинистых и глинистых элементов.

• Сыпучий (легкий) грунт. В конструкции предусмотрено наличие клыков, которые будут выполнять кромку пилообразного вида. За счет ограничения расстояние между кромками высыпание земли предотвращено. Клыки убирают мелкие камушки, а кромка в форме пилы отлично рыхлит почву.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Порядок проведения бурения

Благодаря тому, что конструкция донельзя проста, вы сможете без препятствий использовать бур для свайного фундамента в частном строительстве. При бурении ТИСЭ отзывы однозначны, так как такая технология доступная каждому —  и профессиональным строителям, и частникам, которые желают построить дом своими руками.

При соблюдении последовательности работ вы получите отличный результат:

• Соберите по инструкции ручное приспособление. Главный элемент должен быть обязательно оснащен рукоятью (так как первые стадии бурения происходят без использования штанги удлинения).
• Удалите верхний пласт земли (около 15 см).
• Поместите бур ТИСЭ на сформированную площадку фундамента.
• Начинайте проделывать вращение строго по часовой стрелке и избегайте значительных усилий – хотя устройство относится к типу «для ручного использования», оно и без того хорошо углубляется.

Избегайте нагрузок сбоку, чтобы избежать такой проблемы, как деформация штанги.

• После заполнения полностью достаньте грунтоприемник. Удалите вручную большие камни и хорошо взрыхлите почву. Разбурите большие корни растений или же подрежьте их при помощи секатора.
• Если глубины не хватает, воспользуйтесь удлинительной штангой. Весь порядок последовательности следует повторять до тех пор, пока не получите нужную глубину. При легком грунте и один человек сможет справиться с бурением, а вот на глинистой почве придется работать с помощником.
• Начинайте расширение нижней части для сваи. Установите в нужное положение откидную лопатку. Не забывайте про использование специального шнура, который будет поднимать устройство на поверхность. При опускании будет происходить срезание грунта, который будет попадать в грунтоприемник. Выполняйте операцию столько раз, сколько потребуется для достижения результата.

Средняя продолжительность цикла создания скважины составляет примерно 30 минут на легком грунте, и 60-90 минут на тяжелых почвах.

Преимущества

Достоинствами сделанного своими руками бура ТИСЭ, который формирует скважины для свай, является:

• Простая конструкция.
• Не требуется специальное обучение для использования устройства.
• Экологичность.
• Удобство бурения грунта любого типа.
• Можно использовать даже зимой.
• Универсальность, которая дает возможность делать углубления для любых назначений.

Материалы и приспособления для самостоятельного изготовления

Сократить строительные расходы в значительной мере позволяет сделанный по чертежам своими руками бур ТИСЭ. Технические подкованный застройщик без труда справится с этой задачей. Главное, чтобы у вас был настоящий образец или технически правильные чертежи бура.

Изготовление бура ТИСЭ несложное, если вы будете использовать такие инструменты и материалы:

• Трубы из металла с диаметром в 0.25-0.3 метра. Размер следует подбирать согласно тому, какой будет предполагаемый диаметр скважины для свай.
• Рабочее устройство дисковой пилы.
• Труба для рукоятки.
• Элементы для фиксирования частей штанги.
• Металлические петли, пластины и прутья.
• Электродуговая аппаратная сварка.
• Составы, которые будут сохранять металл от воздействия коррозии.

Последовательность изготовления

После изучения чертежей и приготовления всех материал можно начать делать свое устройство. Для этого придерживайтесь описанной инструкции:

1. Определители длину штанги. Если вы планируете делать глубину скважину больше, чем 150 см, то придется подготовить дополнительную металлическую трубу, которая будет соединена с основной штангой при помощи элементов фиксации.
2. Заготовьте кромки для резки. Рабочее устройство дисковой пилы следует разрезать пополам.
3. Приварите все части как можно ближе к концу штанги из металла под углом от 15 до 25 градусов.
4. При помощи электродугового сварочного аппарата приварите кусок трубы выбранного вами диаметра над режущей кромкой. У вас получится грунтоприемник, который будет захватывать почву при проходе в скважине.
5. Прочное крепление потребуется создать для вертикальных клыков наружного контура приемника грунта. По сложности разработанного грунта должно быть от 2 до 4 клыков. Если у вас проблемная почва, увеличьте количество разрыхлительных элементов.
6. Дополните сделанный своими руками бур ТИСЭ устройством, которое будет формировать расширенную полость в нижней части. Возьмите полоску металла, изогните и приварите металлические петли к штанге, которые будут способствовать образование полости необходимого размера. Благодаря увеличению размеров полости устойчивость формируемого основания будет улучшена. Стержень и петли, которые прикреплены на конце пластины, будут помогать совершать поступательно-возвратные движения режущей кромкой.
7. Обработайте сварочные швы и места фиксации при помощи абразивного материала.
8. Нанесите покрытие от коррозии.

При использовании бура ТИСЭ своими руками следует контролировать угол наклона режущего элемента, который будет обеспечивать эффективное наполнение грунтоприемника – почва ни в коем случае не должна просыпаться. Если потребуется перерыв, поверните ручку устройства против часовой стрелки, и тем самым вы приостановите заглубление.

Заключение

Благодаря освоению правил изготовления вы сможете сделать инструмент своими руками, и он будет обеспечивать формирование углублений для забора, гаража и свай фундамента. Хотя застройщики не всегда положительно откликаются о технологии ТИСЭ, профессионалы считают ее выгодной с экономической точки зрения, и поэтому советуют использовать.
