Самостоятельное забивание трубы для воды — руководство по бурению скважины

Здесь вы узнаете:

• Виды скважин и колодцев
• Пробить землю или пробурить
• Способы изготовления разных видов скважин своими руками
• Способы бурения и инструменты
• Пробивка скважины
• Установка обсадной трубы

Организовать скважину для воды на своем участке можно самостоятельно, без необходимости приглашения профессионалов и использования специальных инструментов. Хотя потребуется вложить значительное количество времени, результат стоит всех усилий.

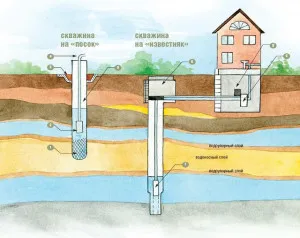

Виды скважин и колодцев

Существует несколько видов скважин, различающихся друг от друга по глубине, следовательно, и по качеству подаваемой воды. На глубину от 10 до 50 метров бурятся мелкие или песчаные скважины.

Если источник глубиной более 50 метров, то он считается артезианским. Для него характерен известняковый слой, и пробить его можно только при наличии спецтехники.

Для каждого вида применяется свой способ бурения. Различают несколько вариантов технологий — канатно-ударная, перфоративная, роторная.

Если пробить источник воды планируется самостоятельно, то выделяют и ручную технологию бурения. На чем остановить свой выбор, зависит от величины планируемого заглубления, вида почвы, целей использования воды.

Наиболее распространенными видами источников воды являются колодец, скважина на песок и артезианская скважина. Для них характерна своя глубина, качество и объем подаваемой воды. Также различаются они по виду почв, в которых пробиваются, и по сроку эксплуатации.

Основные виды:

1. колодец;
2. на песок;
3. артезианская.

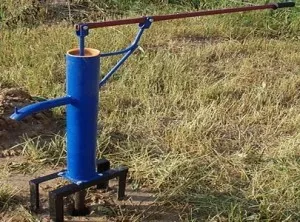

Колодец или абиссинский колодец не требует привлечения для работы спецтехники, и может быть сделан самостоятельно. Используется металлическая труба с острым наконечником и отверстиями по стенкам.

Трубка забивается в землю на глубину 8-10 метров. Благодаря отверстиям на стенках труба является осадной, и одновременно служит фильтром для колодца. Порода почвы не должна быть твердой.

К преимуществам такого колодца можно отнести доступность изготовления своими усилиями и простоту конструкции. Однако есть свои минусы — невозможно установить углубленный насос, а только поверхностный, из-за малого диаметра трубы.

Вследствие этого нет возможности обеспечить достаточный напор водоснабжения. Также недостатком является относительно небольшой срок службы, около 5 лет.

Заглубление на песок происходит до уровня 15-30 метров. В пробуренное отверстие устанавливается труба, на конце которой крепится металлическая сетка из нержавеющей стали. Сетка предназначена для фильтрации гальки, которыми богаты крупно-фракционные пески.

Именно в этих пластах устанавливается фильтрационная труба. Такой источник воды способен обеспечить потребности загородного дома. При постоянной эксплуатации он прослужит 15 лет.

Конечно, покрыть все потребности в воде и обеспечить дом кристально чистой водой способна только артезианская скважина. Бурение происходит до уровня известковых пород.

Поэтому глубина залегания артезианской воды может достигать и 200 метров. Такой источник может обеспечить больше 10 кубометров воды в час. Его срок службы составляет 50 лет.

Устанавливаем металлопластиковые трубы своими руками: инструменты, необходимые для монтажа, а также пошаговая инструкция.

Пробить землю или пробурить

Наиболее распространенный способ – пробивание скважины с помощью трубы с фильтром. к которой приварен конусовидный наконечник.

Такие конструкции продаются в специализированных магазинах. Фильтр-иглу помещают в неглубокую стартовую скважину, сделанную ручным буром, и начинают загонять в землю, ударяя кувалдой, подвешенной чугунной «бабой» или другим тяжелым предметом. Когда эта конструкция почти полностью уйдет в землю, к ней с помощью муфты присоединяется труба-удлинитель, к той – следующая, и проходка продолжается до тех пор, пока не будет достигнут водоносный слой.

Способы изготовления разных видов скважин своими руками

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

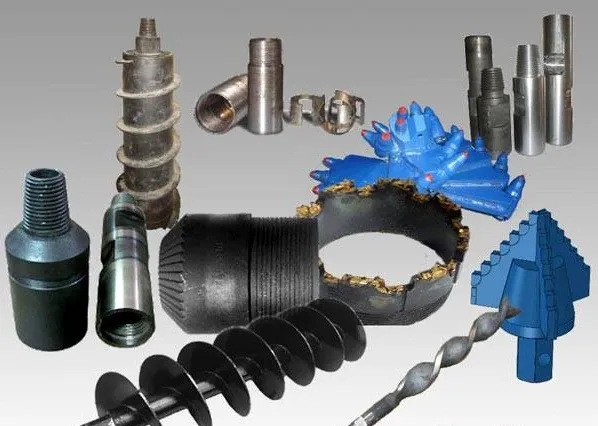

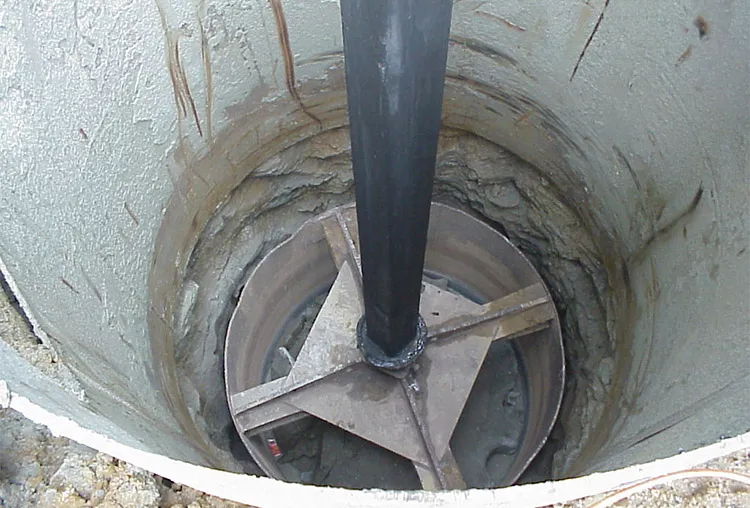

Различные виды устройств для бурения

Ручной шнековый бур

При выборе классического бурения потребуется приобрести ручной инструмент со шнеком или съемными ножами. Технология состоит из операций:

• бурение – высота ручного бура не позволяет достичь, даже горизонты верховодки, поэтому после заглубления на 1 – 1,5 м штанга наращивается следующей секцией;

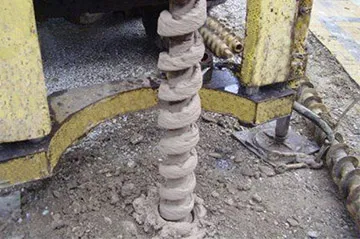

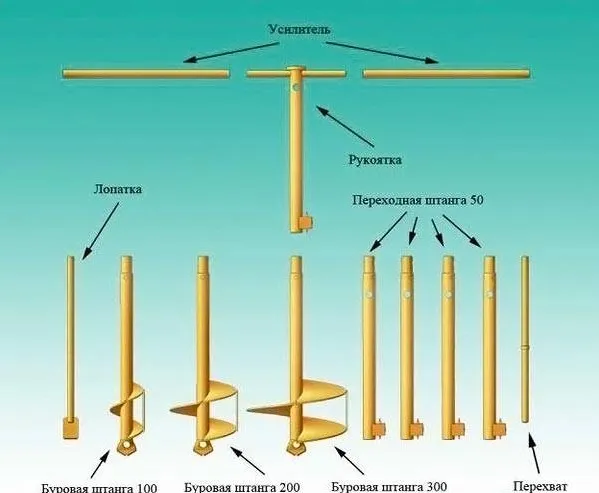

Устройство шнекового бура

• обсадная колонна – обычно изготавливается из полиэтиленовых труб, в нижней части перфорируется щелями или круглыми отверстиями, либо на забой присоединяется заводской, самодельный фильтр;

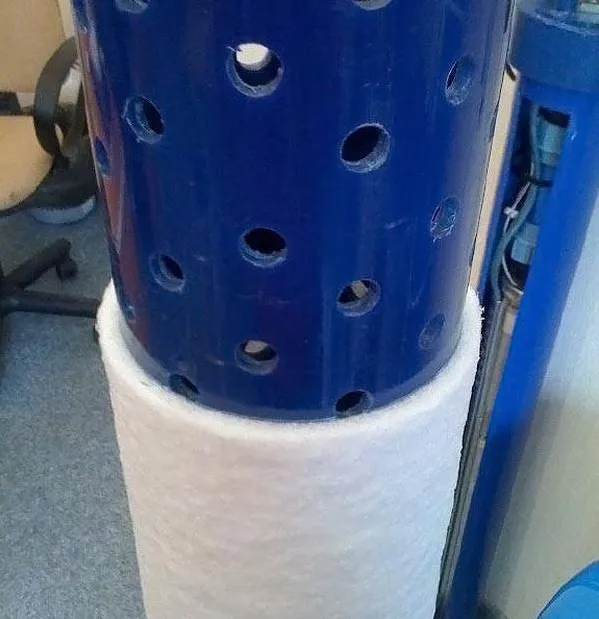

Обсадная труба с перфорацией

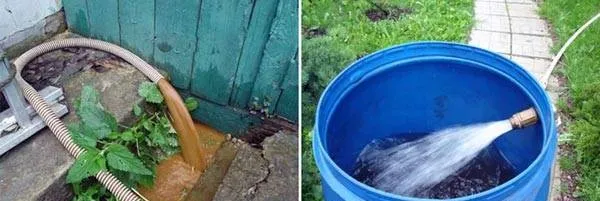

• промывка – обычно откачивается 2 – 3 ведра очень грязной воды, затем идет 1 – 2 куба жидкости с песком, после чего, качество нормализуется;

Промывка скважины во время бурения

Преимущества метода:

• низкий бюджет строительства – покупка бура + изготовление штанг с замками для наращивания;
• скорость проходки – шнек представляет собой винт Архимеда, по которому грунт самостоятельно перемещается вверх.

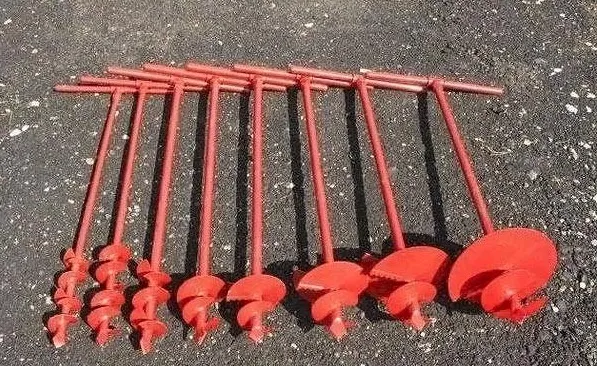

Разновидности ручных буров для изготовления скважины

При выборе бура со сменными лопастями резко повышаются трудозатраты. После нескольких оборотов инструмент нужно поднимать, чтобы стряхнуть породу. В любом случае домашний мастер может обойтись без помощников. Недостатками технологии являются:

• сложное позиционирование по вертикали;
• многочисленные спуски/подъемы.

Диаметр оснастки ручных буров ограничен 40 см, при желании можно найти 50 см шнеки, которые выпускают 3 – 4 производителя РФ. Это резко ограничивает диаметр обсадной колонны, позволяя опускать в нее маломощные погружные насосы.

Полезный совет! Как только бур доходит до водоносного горизонта, грунт перестает задерживаться на шнеке, лопастях. Дальнейшая проходка осуществляется промывкой, для чего на забой подается вода под давлением.

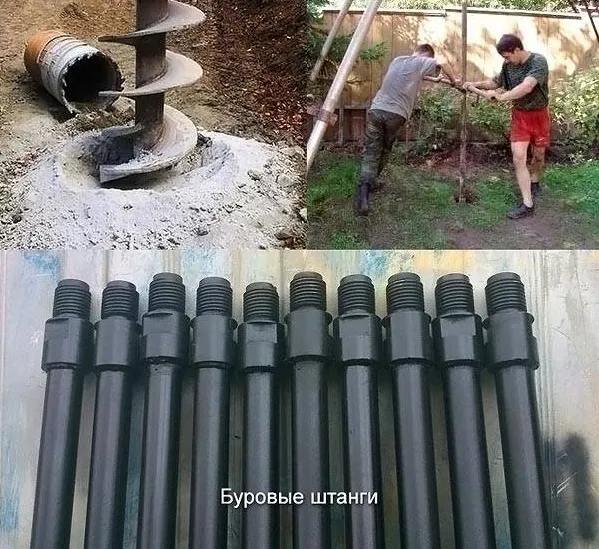

Бурение скважины ручным шнековым буром

Абиссинская скважина-игла

Существует методика строительства источника водозабора без выемки грунта. Отверстие в земле изготавливается за счет уплотнения прилежащих пород при забивании трубы небольшого диаметра. То есть, рабочий инструмент после достижения водоносного горизонта просто становится обсадной колонной.

Скважина-игла своими руками без оборудования

Поэтому все необходимое оборудование монтируется на трубу перед забивкой:

• конус – чуть большего диаметра, чем труба, чтобы уплотненная почва не повредила оборудование, установленное над ним, изготавливается из стального прутка на токарном станке или кузнечном оборудовании;
• фильтр – труба перфорируется круглыми отверстиями, обматывается сверху проволокой или V-образной сеткой;
• обратный клапан – монтируется внутри трубы над фильтром, обычно это диафрагма с тяжелым шариком от подшипника;
• труба – 1 – 1,5 м, наращивается по мере погружения колонны резьбовыми или сварочными соединениями.

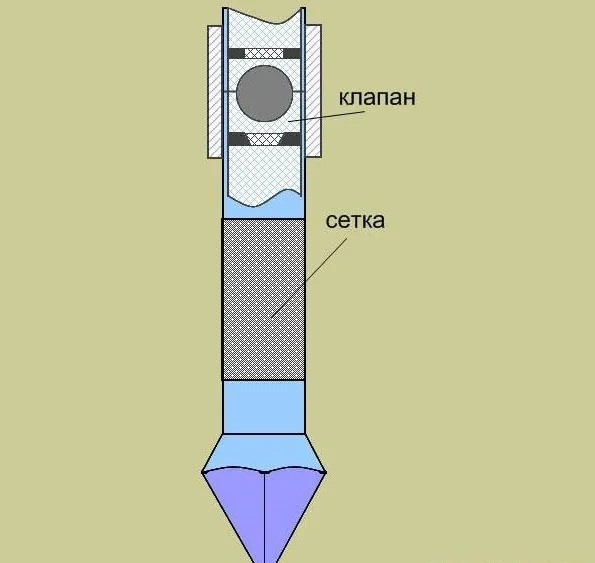

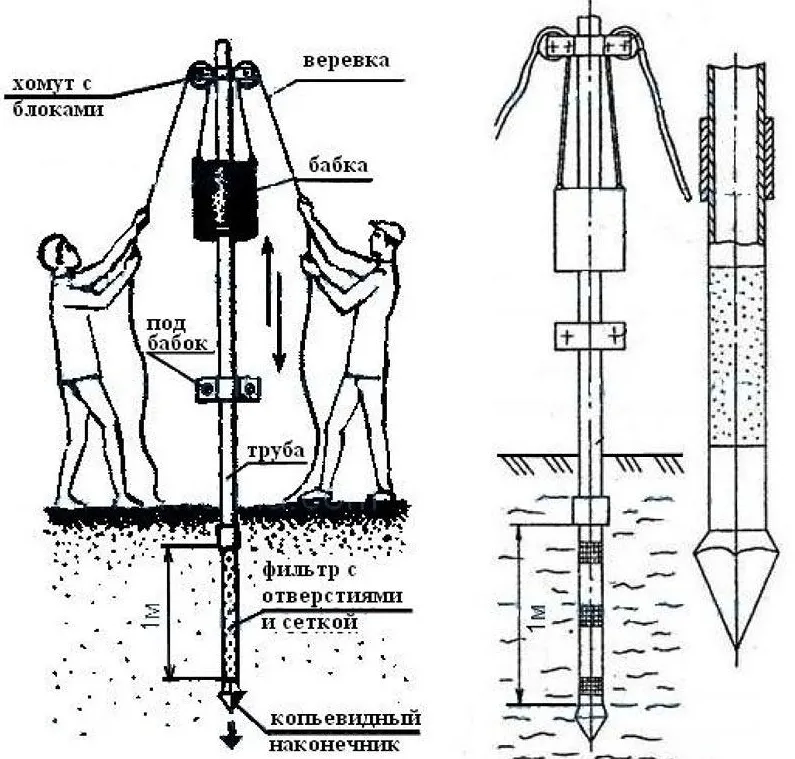

Конструкция абиссинской скважины-иглы

Изготавливается скважина игла своими руками без оборудования, но необходим специальный инструмент – бабка. Для абиссинского колодца не нужна тренога, буровой шнек, промывочный насос. Однако ударное заглубление кувалдой расплющивает верхнюю часть трубы, поэтому применяется другая схема:

• инструмент устанавливается вертикально на устье;
• в 50 – 70 см от земли на тело трубы крепится хомутами площадка-подбабок;
• на трубу надевается бабка (бетонная или стальная заготовка с внутренним отверстием по размеру трубы).

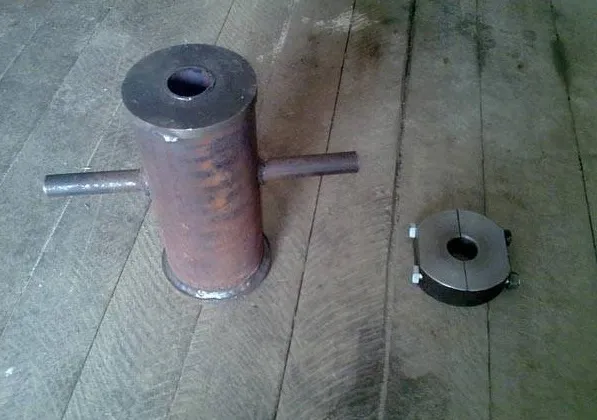

Ударный инструмент для абиссинской скважины

• на самый верх трубы крепится хомутами талевый блок;
• веревки/троса крепятся к бабке, перекидываются через шкивы блока на разные стороны.

После чего, один два рабочих одновременно поднимают бабку вверх к талевому блоку, отпускают троса. Бабка ударяет по площадке, труба забивается в грунт, операция повторяется до тех пор, пока площадка не окажется у грунта. Затем труба наращивается, подбабок и талевый блок поднимаются выше.

Несмотря на низкий бюджет строительства (5 – 7 тысяч рублей), технология имеет некоторые минусы:

• сложности в поиске бабки, опорной площадки или изготовлении этих приспособлений своими руками;
• полимерные трубы не могут применяться при ударном бурении, стальная труба обладает меньшим ресурсом.

Полезный совет! При необходимости можно закрепить подбабок хомутами на трубе, вытащить колонну домкратами, чтобы прочистить или заменить фильтр, обратный клапан.

Желонковое бурение

Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

Ударно-канатный способ бурения

Для этого используется последовательность операций:

• тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
• бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

Скважина своими руками без оборудования методом желонки

Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

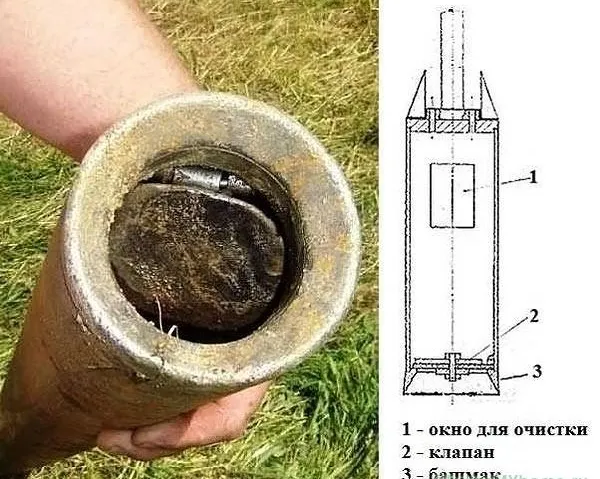

Конструкция желонки

На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

Гидробурение

Грунт можно, не только уплотнить «иглой» при вбивании колонны, удалять из скважины желонкой, шнеком бура, но и разрушать напорной струей. Однако в технологии гидробурения так же используется желонка для формирования круглого отверстия. Поэтому методика состоит из этапов:

• изготовление приямка – глубина 40 – 60 см, размеры 0,5 х 0,5 м;
• подготовка резервуара – еврокуб, поливная емкость или котлован в земле возле устья скважины;
• установка насосного оборудования – размещается между резервуаром и скважиной.

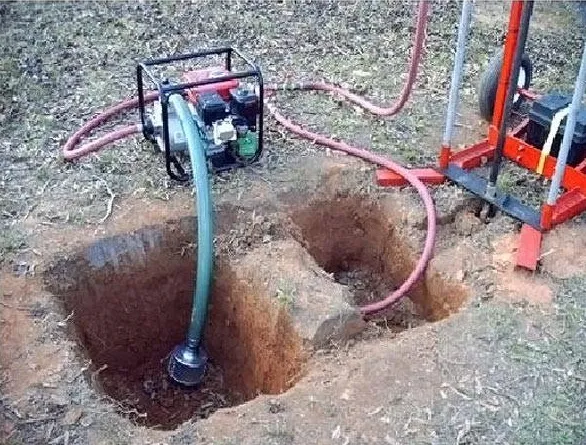

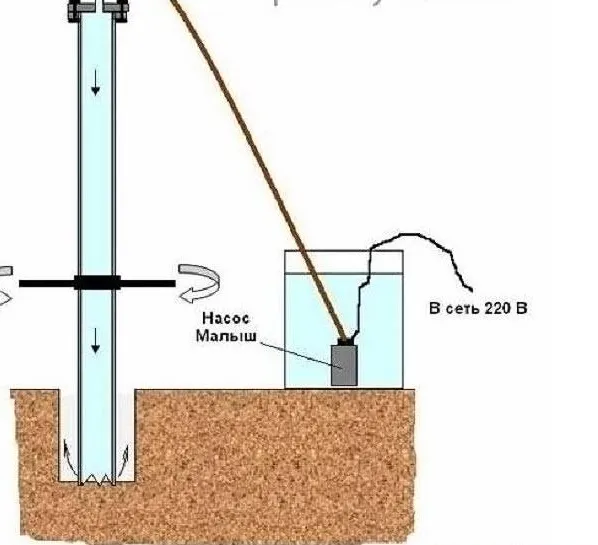

Гидробурение скважины своими руками без оборудования

Затем в приямок устанавливается желонка, внутрь нее подается вода из резервуара под давлением. Жидкость размывает породу, буровой раствор отводится грязевым насосом в емкость или стекает в котлован по выкопанной траншее для отстаивания, повторного забора, повторения цикла.

Котлован для слива бурового раствора

Желонка необходима при прохождении твердых пород, с которыми вода не может справиться самостоятельно. После отключения насоса на глинах желонку вращают рычагами, на крупнообломочных, гравелистых грунтах сбрасывают в скважину при помощи талевой системы.

Способы бурения и инструменты

Как самому пробурить скважину для воды? Для любительского исполнения доступны следующие виды бурения:

• ударный;
• роторный и ударно-вращательный;
• ударно-канатный.

Ударный

Применяется для создания скважины-иглы, также называемой абиссинским колодцем. По сути, грунт буквально прокалывается трубой с заостренным наконечником, имеющей в диаметре от 25 до 120 мм. По ее торцу осуществляют серию ударов специальным тяжелым инструментом – бабкой.

Вращательный (роторный) и ударно-вращательный

При данном способе буровой снаряд закрепляют на конце так называемой буровой колонны или штанги, состоящей из нескольких последовательно скрепленных труб.

По мере углубления скважины буровая колонна наращивается путем присоединения к ней все новых колен.

При ручном бурении для соединения отдельных звеньев можно использовать только штыковые муфты.

Вращают колонну с помощью вделанного в верхнее колено рычага, заставляя таким образом бур погружаться в землю. При ударно-вращательном бурении буровую штангу периодически приподнимают и сбрасывают, разрыхляя грунт, либо бьют по ней кувалдой.

Инструменты:

1. Шнек. Используется двухзаходный вариант, поскольку одно заходный будет уходить в сторону и быстро застрянет. При вращательном бурении шнеком проходят связные грунты однородной плотности – почву, мягкую глину, суглинок, влажные супеси.
2. Ложковый бур. Применяется при вращательном или ударно-вращательном бурении для разработки рыхлых и сыпучих грунтов, которые не могут удерживаться между лопастями шнека.

После бурения скважины следует провести работы по ее благоустройству. Очень важно соорудить надежный оголовок для защиты скважины от паводковых вод. Оголовок для скважины своими руками: ход работ по изготовлению, разновидности и маркировка.

Ударно-канатный

Самый простой способ. Тяжелый буровой снаряд подвешивается на канате, конец которого перекинут через блок. Вручную или с помощью лебедки снаряд приподнимают, а затем сбрасывают, разрыхляя или извлекая грунт (в зависимости от применяемого инструмента).

Виды буров:

1. Долото: нижняя часть снабжена острыми зубьями. Применяется для разрушения валунов и разрыхления плотных грунтов.
2. Желонка: имеет вид перевернутого стакана с клапаном. Применяется для выборки сыпучих и полужидких грунтов: когда желонка сбрасывается, ее полость заполняется породой. Инструмент вытаскивают на поверхность и опорожняют.
3. Забивной стакан (бур Шитца): принцип работы такой же, как у желонки, только без клапана. Применяется для выборки вязких, налипающих грунтов, которые удерживаются в полости стакана за счет трения.

Пробивка скважины

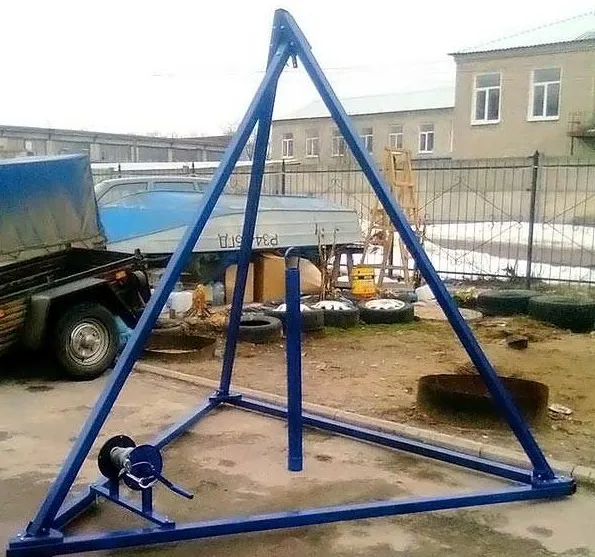

В начале процесса над точкой бурения устанавливают копер – треногу из труб или бревен.

Если их длина будет 6 м, высота копра составит около 4,5 м, что позволит использовать для буровой штанги и обсадной колонны звенья длиной до 3 м.

Для надежности устанавливайте «ноги» копра в углубления. Если их просто упереть в забитые в землю штыри, конструкция будет ненадежной.

На копре подвешивают подъемный и буровой вороты, блок с крюком и рычаг-качалку. Далее под ним следует выбрать грунт на глубину 1,5 м (размеры выемки в плане – 1,5х1,5 м).

Забуривание на глубину до 3 м выполняют с помощью шнека, который очень важно удерживать в строго вертикальном положении. Если скважину предполагается делать глубже 7 м, в подготовленное отверстие строго вертикально следует установить направляющую трубу – кондуктор.

При ручном бурении применяется только сухой прерывистый метод: буровой снаряд извлекается через каждые 0,5 м проходки и освобождается от грунта.

Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина. Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом.

Установка обсадной трубы

Обсадка устанавливается одним из двух способов:

1. Скважину проходят буром большего, чем обсадная труба, диаметром, после чего ее опускают в уже готовый ствол, постепенно наращивая и придерживая бурильным воротом. Пространство между трубой и стенками скважины заполняют гравием, глиной или бетоном. Такой способ применяется на плотных несыпучих или вязких грунтах при заглублении до 10 м.
2. Проходка выполняется буром меньшего диаметра. Параллельно с бурением обсадная труба с силой загоняется в ствол, для чего ее нижний торец снабжается режущим элементом – фрезером. Данный метод является более надежным. Но его нельзя применять на вязких грунтах.

Сегодня применяют как металлические, так и полимерные обсадки.

Монтаж обсадной трубы

В обоих случаях следует брать не обычную водопроводную трубу, а специально изготовленную для данной функции. Пластиковую обсадную трубу легко можно повредить буром или колонной изнутри. Поэтому в тех случаях, когда обсадка производится одновременно с бурением, на буровую штангу через каждые 3 – 5 м следует устанавливать пружинные центраторы.

Металлические обсадные трубы наращивают с помощью резьбовых муфт или электросварки, пластиковые – соединением в раструб или муфтами, которые сажают на клей или приваривают. В последнем случае (он является наиболее предпочтительным) применяется специальный инструмент – паяльник, который расплавляет стенки трубы и муфты, после чего они объединяются в цельное изделие.

Если вы решили пробурить сважину, не принимайте поспешных решений. Для начала узнайте, где расположен самый лучший водоносный слой на вашем участке земли.

Что делать если замерзли трубы?

Если трубы замерзли, то нужно принять следующие меры:

1. Отключите водоснабжение и электричество. Если трубы замерзли, то может произойти повреждение труб или системы водоснабжения, поэтому сначала нужно отключить воду и электричество, чтобы избежать утечки воды или короткого замыкания.

2. Найдите место замерзания труб. Это может быть точка, где вода перестала течь или место, где трубы проходят через неотапливаемые помещения или находятся близко к наружной стене.

3. Используйте горячую воду для размораживания труб. Один из самых эффективных способов разморозить замерзшие трубы — это использование горячей воды. Для этого можно использовать кастрюлю с кипятком или горячую воду из крана. Поднесите кастрюлю или ведро с горячей водой к замерзшей трубе и оставьте на несколько минут до того, как трубы разморозятся. Этот процесс можно повторить несколько раз, пока трубы не разморозятся полностью.

4. Используйте фен или нагревательный элемент для размораживания труб. Если горячая вода не помогла, можно использовать фен или нагревательный элемент, чтобы разогреть трубы. Важно не перегревать трубы, поэтому держите нагревательный элемент на безопасном расстоянии от труб и периодически проверяйте температуру поверхности.

5. Обратитесь к профессионалам. Если трубы по-прежнему замерзли или вы не уверены, что можете разморозить их безопасно, то лучше обратиться к профессионалам. Они могут использовать специальное оборудование для размораживания труб и устранения проблемы.

Важно помнить, что замерзание труб может привести к их повреждению и протеканию. Поэтому рекомендуется принимать меры предосторожности, чтобы избежать замерзания труб, такие как изоляция труб и обеспечение тепла в неотапливаемых помещениях.
