Фильтр для скважины из нержавеющей сетки, созданный в домашних условиях
Основная функция фильтра заключается в удалении механических примесей из воды: песка, мелких глинистых частиц и известняка. От правильно выбранного фильтра зависит качество воды и долговечность скважины. Важно помнить, что не для каждой скважины требуется фильтр.
В устойчивых породах, как например известняк или гравий, фильтр можно не ставить, достаточно отверстий или тонких прорезей в обсадной трубе. А вот если водоносный слой залегает в песке или ракушнике, то без фильтра не обойтись.
Виды фильтров.

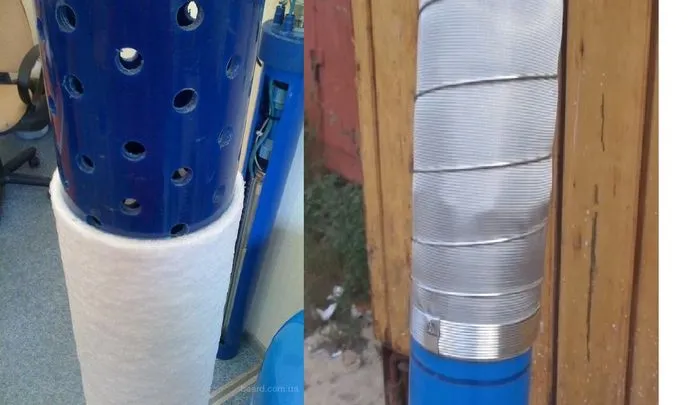

Существует два основных варианта фильтра для скважины: полипропиленовый и самодельный фильтр из нержавеющей сетки галунного плетения марки П48 или П52 ГОСТ 3187-76.
- Из пенистого полипропилена.
Такой фильтр имеет высокую механическую прочность и не подвержен коррозии, а также имеет хорошую скорость фильтрования. Этот фильтр подходит как для гравийно-галечниковых отложений, так и для песков. Он получил широкое применение в неглубоких скважинах для водоснабжения, где подземные воды имеют большую минерализацию и агрессивность. В мелкозернистых песках полипропиленовый фильтр используют с кварцевой или гравийной обсыпкой. Приобрести его можно в сантехнических магазинах.
- Самодельный.
Для его изготовления чаще всего используют сетку галунного плетения. Щели в ней имеют вид косых треугольников. Песчинки же имеют форму близкую к квадрату и закрыть ими отверстия в сетке у них не получится.
Иногда вместо нержавеющей сетки используют полимерную галунного плетения, например, польская SP12 или П52 российского производства. Такая сетка достаточно жёсткая и предназначена для фильтрации среднего песка. Но, как показала практика, она может порваться в момент обсаживания трубы в ствол скважины.
- Естественный фильтр скважины.
Чтобы улучшить очистку воды от механических примесей, рекомендуется произвести гравийную обсыпку обсадной трубы. Гравий мелкой фракции засыпается в пространство между стенками бурового ствола и обсадной трубы. Такая обсыпка будет выполнять роль дополнительного естественного фильтра, что хорошо скажется на пропускной способности сетчатого фильтра, так как он будет в некоторой степени защищен от забивания песком. Гравийная обсыпка в основном устраивается, если водоносный слой находится в мелкозернистой фракции породы.
Как сделать фильтр из нержавеющей сетки.
Для его изготовления применяется нержавеющая сетка галунного плетения марки П48 или П52. Чем меньше число, тем реже плетение и, следовательно, больше свободного пространства между проволоками. Чем меньше число, тем больше пропускная способность сетки и её сложнее забить глинистым шламом.

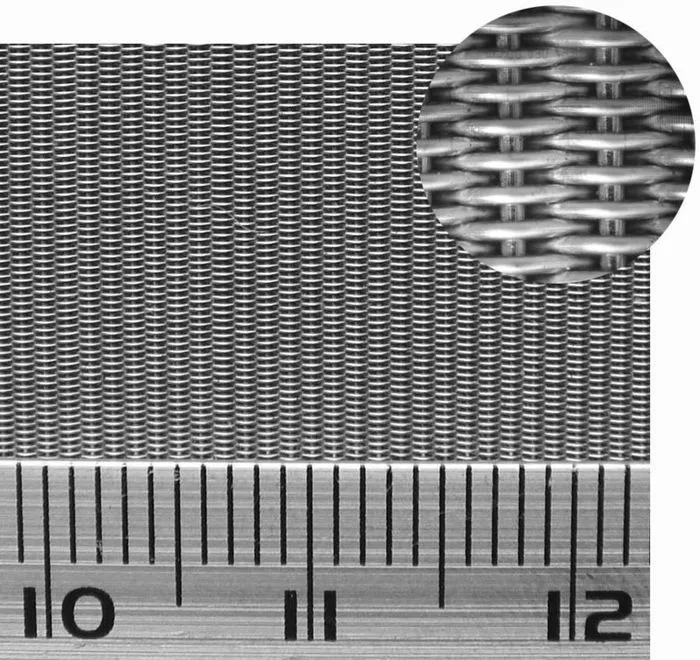

Сетка галунного плетения.- Чтобы обернуть обсадную трубу диаметром 125 мм, понадобится сетка шириной 470мм. Поэтому первым делом отмечаем необходимую длину и отрезаем её.

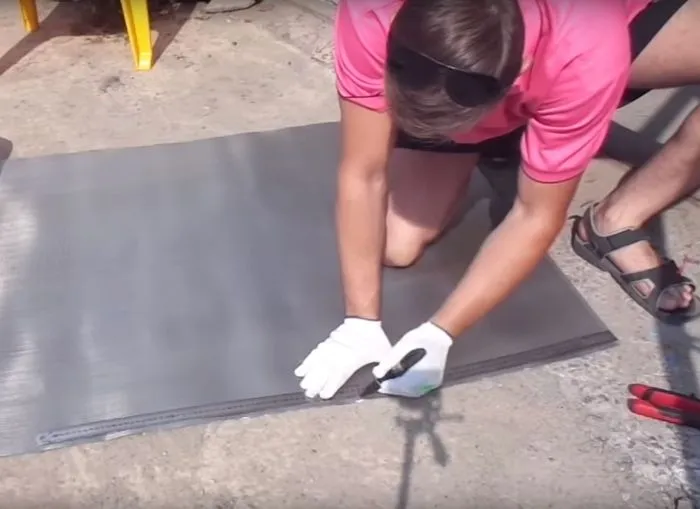

Размечаем.

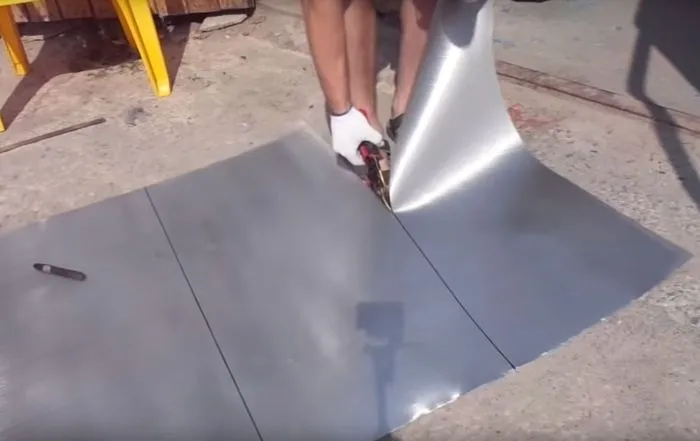

Отрезаем по разметке.Края будут скрепляться между собой с помощью так называемого кровельного замка. Для создания такого замка необходимо края сетки подогнуть примерно на 2-3см. Это можно сделать руками без применения инструментов.

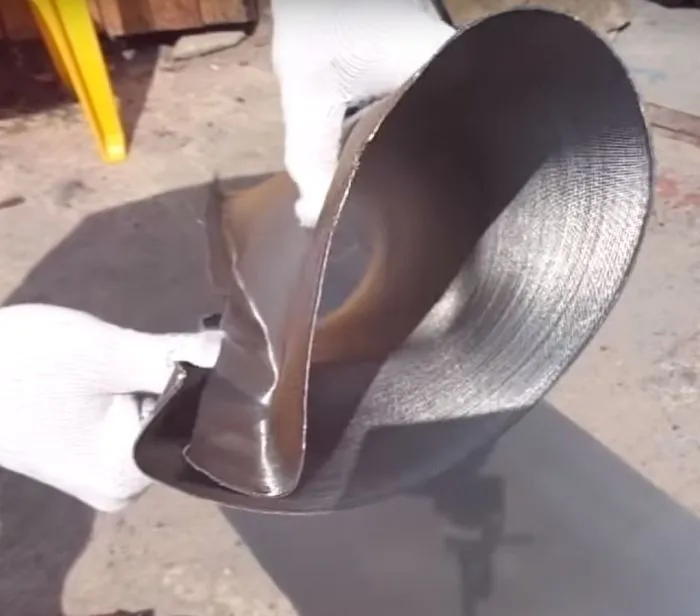

Края сгибаем для образования кровельного замка.2. Сверлим отверстия в обсадной трубе. Диаметр отверстий примерно 16-20мм. Расстояние между отверстиями в одном ряду 100-120мм. Всего 5-6 рядов по диаметру трубы. Ряды отверстий необходимо сверлить со смещением, чтобы отверстия располагались в шахматном порядке. Здесь есть очень важный момент: отверстий не должно быть слишком много, иначе труба потеряет свою прочность, и не должно быть мало, иначе пропускная способность фильтра будет небольшая.
На обсадной трубе необходимо отступить 60см от края и от этого места начинать разметку отверстий. Неразмеченная часть трубы длиной 50cм будет выполнять роль отстойника. В отстойнике будут собираться механические примеси, которым удалось пройти через фильтрованную сетку. А еще 10 см будут заняты обмоткой фильтра.
Отверстия можно просверлить перьевым сверлом по дереву или ступенчатым сверлом для листового металла. Перед сверлением нужно обязательно проверить, чтобы отверстия не выходили за пределы рабочей поверхности сетки.
В результате отверстия должны быть просверлены вдоль трубы на длине не более 1940 мм. Два отреза сетки длиной по 1м должны полностью перекрыть собой отверстия в трубе.
Некоторые мастера вместо отверстий диаметром 16-20мм сверлят много отверстий диаметром 2-2.5мм. Такой вариант имеет право на жизнь, но тогда таких маленьких отверстий должно быть действительно очень много, так как их площадь очень маленькая. Приведу пример: площадь одного отверстия диаметром 16мм равна суммарной площади 63 отверстий диаметром 2мм.
Отверстия можно заменить на тонкие прорези. Их можно сделать с помощью УШМ (болгарки).

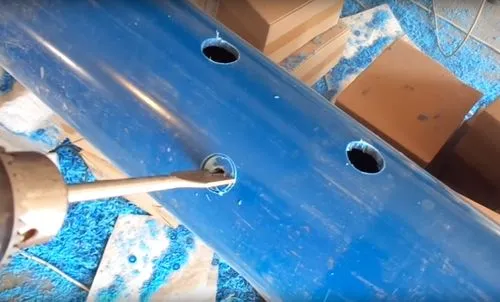

Сверлим отверстия в обсадной трубе.После сверления трубу и все отверстия необходимо очистить от стружки.
3. Наматываем на обсадную трубу нержавеющую проволоку или леску диаметром от 1.7 до 2.3мм. Эта проволока создаст расстояние между сеткой и трубой. В результате вода будет фильтроваться через всю площадь сетки, а не только напротив отверстий в трубе.

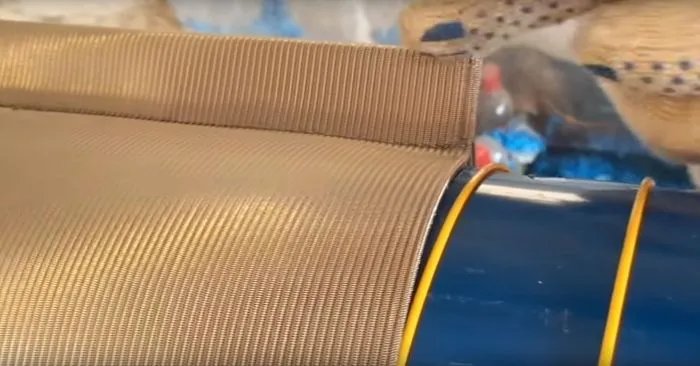

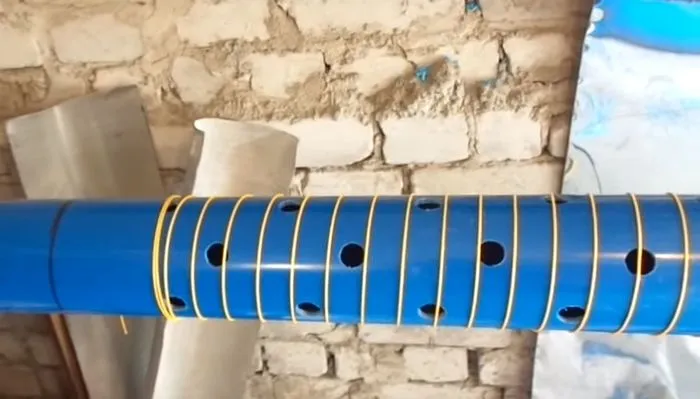

Наматываем проволоку или леску на трубу.4. Устанавливаем нержавеющую сетку на трубу. Она оборачивается вокруг трубы, и её края сцепляются посредством кровельного замка (сгиб цепляется за сгиб). Имейте в виду один важный момент: её край должен полностью закрывать собой намотанную проволоку и выступать за неё примерно на 2 см. Впоследствии этот край сетки будет обматываться проволокой сверху.

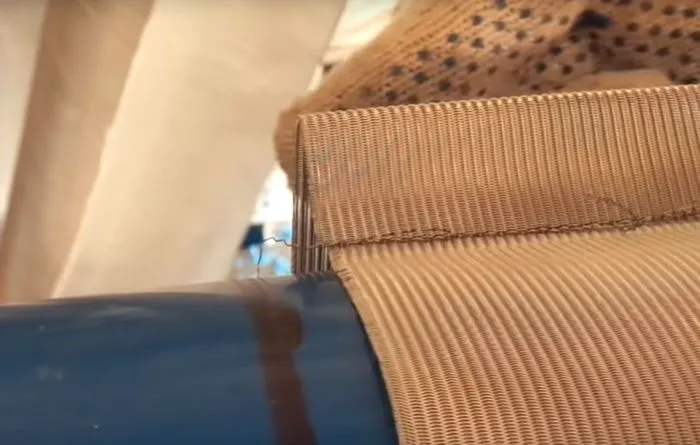

Одеваем сетку на трубу и соединяем её края в кровельный замок.

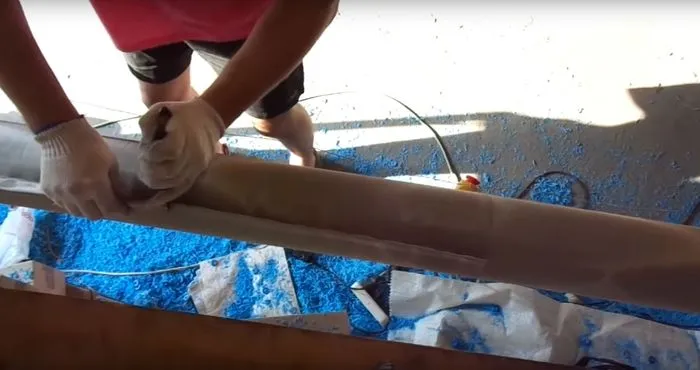

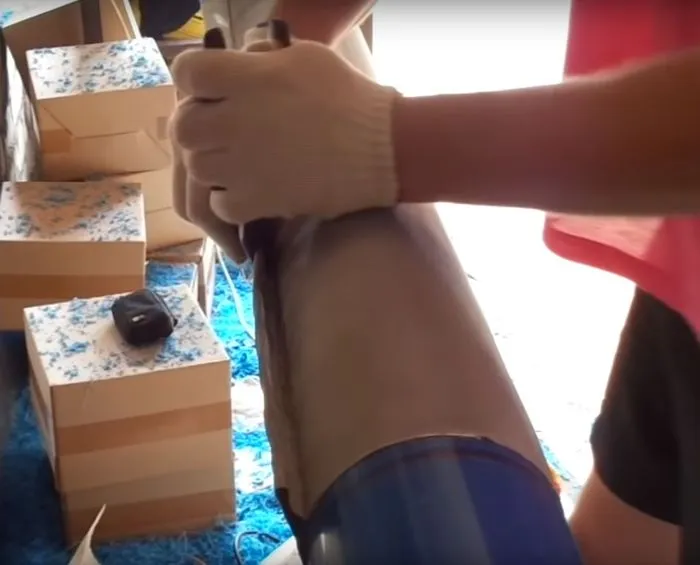

Обжимаем замок с помощью плоскогубцев. Обжимку нужно делать плавно, без рывков. Сетка должна плотно обтягивать трубу.
Первый зажим необходимо сделать примерно в двух сантиметрах от края сетки. Затем нужно обжать край и продолжить обжимать всю сетку. Такая последовательность обжимки необходима для того, чтобы сетка плотнее прилегала к трубе по своему краю.

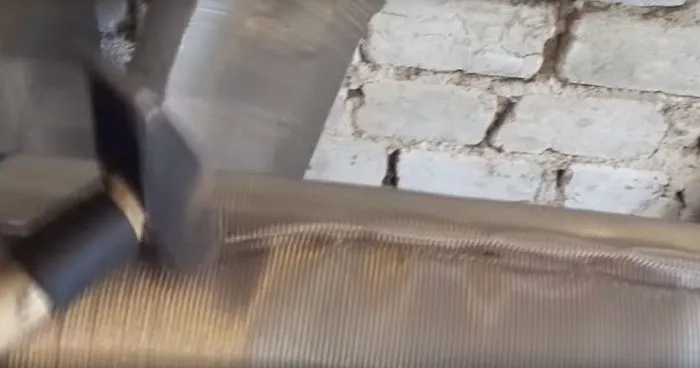

Обжимаем замок.После того как обжали замок, его необходимо обстучать молотком. Таким образом он прижимается к трубе.

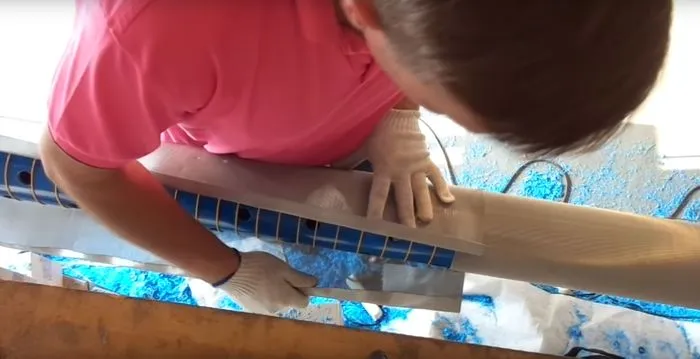

Простукиваем сетки молотком.Монтируем вторую часть сетки. Её необходимо уложить с перехлестом в 2см на первую часть. Шов нужно расположить с противоположной стороны от шва на первой сетке.
Устанавливаем вторую часть нержавеющей сетки.Теперь обжимаем сетку. Делаем все тоже, что и с первой частью. Отступаем от края 2см и производим первый зажим, затем обжимаем край и дальше весь остальной шов. После обжимки сетка должна плотно прилегать к трубе, особенно это важно на её краях.
Обжимаем шов.Опять простукиваем молотком шов, чтобы его прижать к трубе.
5. Теперь необходимо на края установить металлические скобки. Данные скобки изготавливаются из тонкого нержавеющего листа. Они необходимы для крепления проволоки, которой будет обматываться сетка.

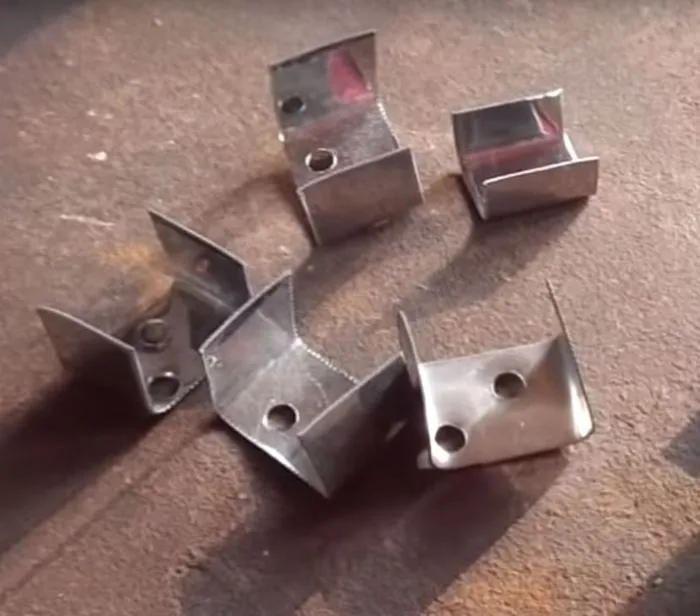

Скоба из нержавеющего металлического листа.Скобки крепим по краям фильтрованной сетки и в месте соединения двух частей. На каждом краю необходимо установить 2 скобки напротив друг друга. То же самое нужно сделать и в месте соединения частей фильтра. Крепить скобки можно с помощью мелких саморезов или алюминиевых заклепок. Саморезы должны быть из нержавеющей стали. Оцинкованные саморезы лучше не использовать, так как цинк вреден для человека. Саморезы обязательно должны быть короткие, если у вас есть только длинные, то их придется подрезать. В противном случае, они сильно будут торчать внутри трубы и тогда установить насос в такую трубу не получиться.

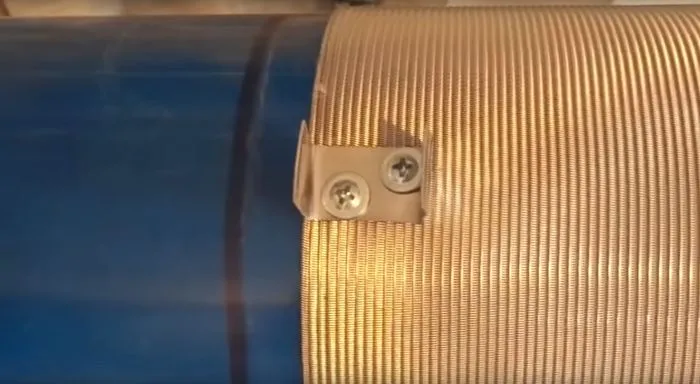

Крепим скобу на обсадной трубе.6.Последний этап в изготовлении фильтра для скважины – это его обмотка нержавеющей проволокой или леской. Это необходимо для того, чтобы хорошо зафиксировать нержавеющую сетку на трубе. Если этого не сделать, то она сползет с трубы в момент её установки в ствол скважины.
Некоторые люди используют вместо проволоки обычные пластиковые стяжки. А практика показывает, что такие стяжки слетают при обсадке трубы, если есть острые торчащие камни в стволе скважины. Использовать изоленту или термоусадку тоже не лучшая идея.

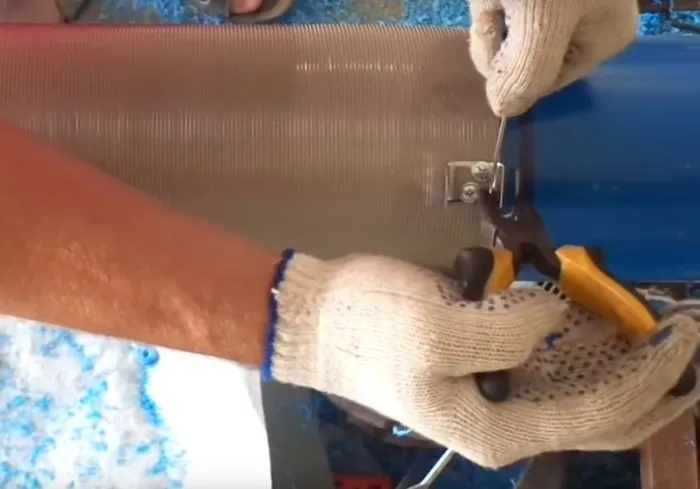

Сгибаем проволоку петлей и обжимаем петлю на металлической скобке.Во время намотки проволоки очень важно намотать её как можно плотнее. Примерное расстояние между проволоками равно 6см. Первые несколько витков нужно намотать плотно друг к другу. Все эти витки проволоки должны уместиться внутри металлической скобы.

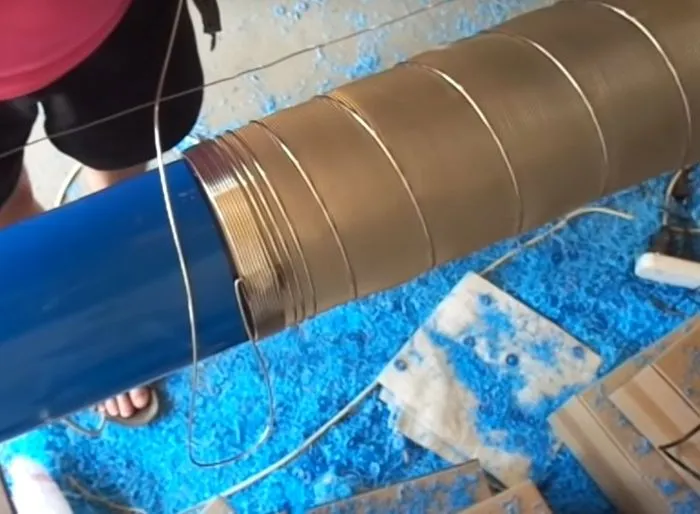

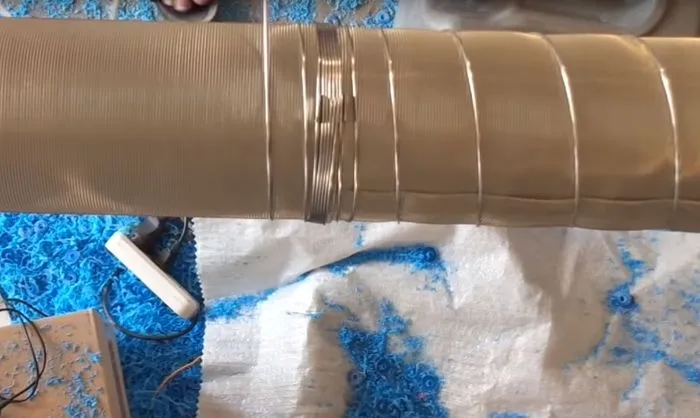

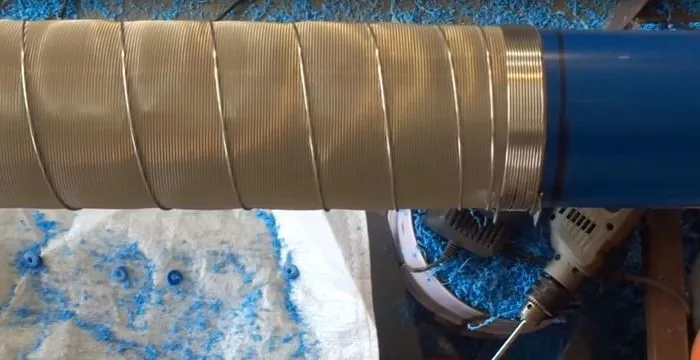

Наматывает проволоку.Еще несколько плотных витков необходимо намотать на скобы расположенные посередине сетки.
После обмотки всего фильтра, проволоку необходимо согнуть вокруг скобы как показано на рисунке ниже.

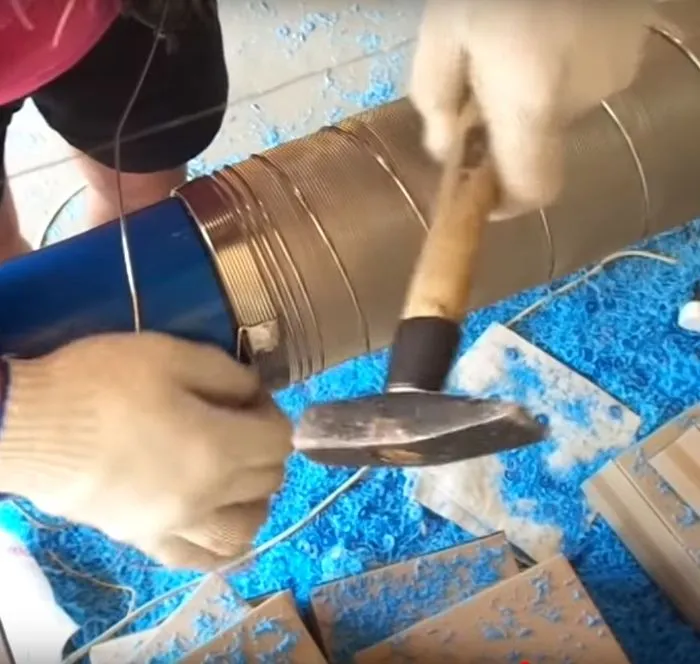

Сгибаем проволоку вокруг скобы.Загибаем скобки с помощью ударов молотка и отрезаем лишнюю проволоку.
Загибаем скобки.

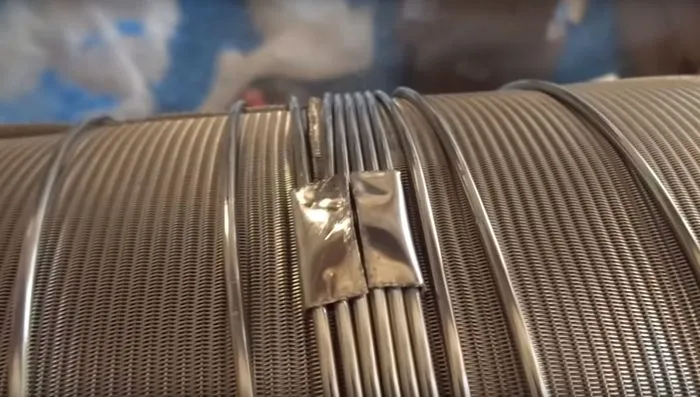

Согнутая скобка удерживает проволоку.На этом этапе работа по изготовлению фильтра для скважины окончена. Фильтр готов!
