Чертежи и фото: как сделать скважину своими руками методом желонки

Самостоятельное изготовление желонки

• Особенность устройства желонки
• Принцип работы конструкции
• Процесс изготовления желонки своими руками
• Применение конструкции на разных грунтах

Проживая в частном доме, человек сталкивается с задачей обеспечения снабжения водой и её последующего обслуживания. Для выполнения операций по бурению и чистке скважины, важным инструментом является желонка. Создание и обслуживание скважины своими руками с использованием желонки может стать решением данной задачи.

Особенность устройства желонки

Желонка представляет собой трубу. Ее длина может достигать четырех метров. По своей конструкции это устройство делится на:

Устройство желонки

• обыкновенное, состоящий из трубы, клапана, расположенного в нижней части, и дужки, к которой прицепляется трос;
• поршневое, в котором вода и грунт извлекаются с помощью поршня, который работает от ударов о грунт;
• пневматическое, состоящий из двух отсеков.

Обыкновенный тип иначе называют механическим.

Основной элемент, с помощью которого из скважины извлекается грунт и ил, – это клапан. В зависимости от диаметра, он может быть плоским или шариковым. Плоские клапаны используются в желонках большого размера. Шариковые устанавливаются в инструментах с небольшим диаметром.

Принцип работы конструкции

Метод желонирования используется для рытья или очистки скважин в рыхлых или сыпучих грунтах (песок, глина). Таким образом скважина очищается от грязи и ила, увеличивается объем воды.

Принцип работы этого устройства называется ударно-канатным. Его бросают вниз, в полете оно набирает скорость из-за силы притяжения, и ударяется об землю. Разрушенная порода попадает внутрь инструмента, и клапан закрывается, не позволяя ей высыпаться назад.

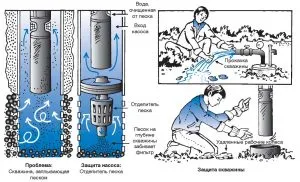

Принцип работы желонки

За один раз внутрь устройства попадает 200–300 грамм земли, поэтому ее поднимают на полметра и повторяют бросок. Так продолжается, пока вся труба не заполнится породой. Как только это произойдет, ее вытаскивают, переворачивают и очищают. Иногда в инструмент попадает слишком маленькое количество грунта. Обычно это случается из-за маленького веса. В этом случае устройство нужно утяжелить, установив на нем груз или забетонировав верх трубы.

Бурение и очистка скважины методом желонирования – довольно длительное занятие. На создание скважины может уйти несколько недель. Очистка, в зависимости от количества работы, может потребовать нескольких дней, а может растянуться на неделю. Чтобы ее ускорить, можно использовать треногу с блочной системой.

Процесс изготовления желонки своими руками

Желая создать желонку своими руками, обычно останавливаются на механическом варианте, так как он самый простой и может быть легко изготовлен в домашних условиях.

Желонка с шариковым клапаном

Желонка с шариковым клапаном – более простой вариант в домашних условиях (по сравнению с плоским). К тому же, она прослужит дольше. На изготовление уйдет порядка нескольких часов.

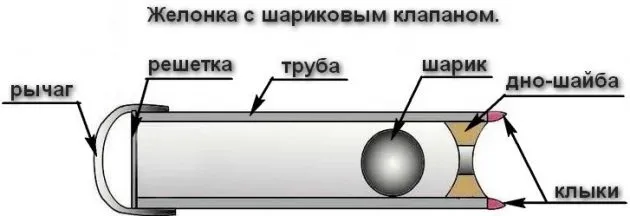

Желонка с шариковым клапаном – устройство

Для изготовления желонки своими руками потребуется:

• сварочный инструмент;
• инструмент для резки по металлу;
• отрезок металлической трубы необходимого диаметра;
• трос;
• металлическая шайба;
• кусок металлической решетки;
• мяч подходящего диаметра, изготовленный из пластика, резины или металла;
• обрезки резины и листов железа.

В качестве клапана для создания такой желонки своими руками подойдет шарик от подшипника или мячик из «сухого бассейна», который нужно надрезать и заполнить смесью из эпоксидной смолы и свинцовой дроби.

Шайбу нужно приварить к нижней части трубы. В ней будет находиться мяч, поэтому он должен быть такого диаметра, чтобы надежно сидеть в отверстии шайбы. Вверху трубы будет находиться металлическая решетка, выполняющая функцию стопора для клапана. В этой же части нужно закрепить металлическую дугу, к ней будет привязываться трос.

Чтобы сделать устройство более мощным, к нижней части можно приварить несколько резцов, которые при попадании в грунт будут рыхлить его.

Желонка с клапаном из пластиковой бутылки

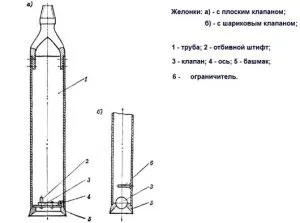

Желонки с плоским и шариковым клапаном

Если нужно изготовить желонку своими руками, но рядом нет металла и сварочного инструмента, подойдет вариант, сделанный из пластиковой бутылки. Годится такое устройство только для очистительных работ, пробурить скважину с его помощью не выйдет.

Для изготовления понадобится гайка и болт, длиной чуть превышающий диаметр трубы. Оставив с краю несколько сантиметров, сверлятся два отверстия для болта.

Клапан эллипсовидной формы вырезается из пластика. Его размер должен быть таким, чтобы плотно прилегать к стенкам трубы, поэтому меньший диаметр эллипса должен совпадать с диаметром трубы.

В клапане проделывают четыре отверстия, через которые продевают проволоку. С помощью этой конструкции клапан будет прикрепляться к болту. К сожалению, такой вариант не слишком надежен, поэтому пользоваться им стоит с осторожностью. Нельзя чересчур сильно бить инструментом об землю, иначе снаряд оторвется.

Применение конструкции на разных грунтах

Методика бурения скважин в различных грунтах имеет свои тонкости.

Для работы в песках используются обсадные трубы, без которых стенки скважины разрушатся. Самодельную желонку вставляют на половину ее длины, но не больше, так как иначе земля вокруг осыплется и инструмент невозможно будет извлечь. Обвал стенок можно предотвратить, если залить в скважину воду, которая размягчит почву.

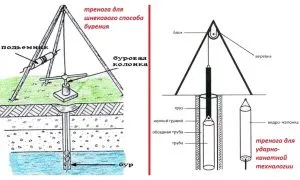

Методика бурения скважин

Работать в плывучих песках лучше всего вдвоем. Использовать лучше инструмент с плоским, а не шариковым клапаном. Применение последнего нежелательно из-за особенностей грунта.

Почвы, в которых есть пласты гальки или гравия, характеризуются высокой твердостью, поэтому перед опусканием желонки породу в скважине нужно раздробить. Для этого используется долото, которым наносятся мелкие и частые удары. Затем один из рабочих удаляет грунт с помощью устройства, а второй опускает обсадную трубу. Если грунт слишком твердый и опустить обсадку своими силами не выходит, на верху трубы размещают груз. Сама конструкция вращается рычагом.

При работе в глинистых почвах и суглинках землю предварительно рыхлят с помощью долота на глубину 50 сантиметров. Использовать обсадки не требуется. Если грунт слишком сухой, его увлажняют с помощью нескольких ведер воды.

Видео по теме: Желонка своими руками
