Выбор оптимального трубопровода для коллекторной системы водоснабжения

Какая система — тройниковая или коллекторная — предпочтительнее для разводки труб водоснабжения в квартире? Для ответа на этот вопрос необходимо не только внимательно изучить методику установки в обоих случаях, но и взвесить достоинства и недостатки каждой из опций. Особенно актуальным выбор может стать, если рассматривается вариант внедрения коллекторной системы водоснабжения.

Определение понятия «коллектор»

Вода в доме обязательно поступает в ванную, на кухню. Однако без нее еще не обходятся в бане, бассейне, сауне, душевой и так далее. Подачу воды необходимо обеспечить для всех потребителей, которыми являются, например, мойка, унитаз, посудомоечная и стиральная машина.

Водяной коллектор представляет собой технический элемент. Эту часть внутридомовой водопроводной сети еще называют гребенкой. Она монтируется вначале системы с холодной и/или горячей водой. Установка этого важного элемента проводится, например, в котельной частного дома или помещение, где выполняется водоподготовка.

При выборе места монтажа обеспечивается свободный доступ к коллектору воды. Оно не должно впоследствии загромождаться мебелью и другими предметами. Гребенку нельзя наглухо зашивать в строительные конструкции дома. Часто такой технический элемент закрывают декоративной фальш-панелью для облагораживания сантехнического узла.

Наличие коллектора в водопроводной системе дома позволяет доставить воду к каждой водоразборной точке. Их количество индивидуально во всех частных жилых строениях.

Упрощенный вариант – это две раковины, ванна и унитаз. Хотя в современных домах устраивают несколько туалетов и ванных комнат. Многие домовладельцы совмещают такие помещения и устанавливают большое количество дополнительных бытовых устройств, работа которых осуществляется только после подключения к водопроводу.

Нюансы для разных типов санузла

В многоквартирных домах встречаются санузлы нескольких типов:

• раздельный, в котором между ванной комнатой и туалетом имеется стена из бетона;
• совмещенный, не имеющий внутренних перегородок (некоторые владельцы демонтируют их, дополнительно увеличивая площадь помещения).

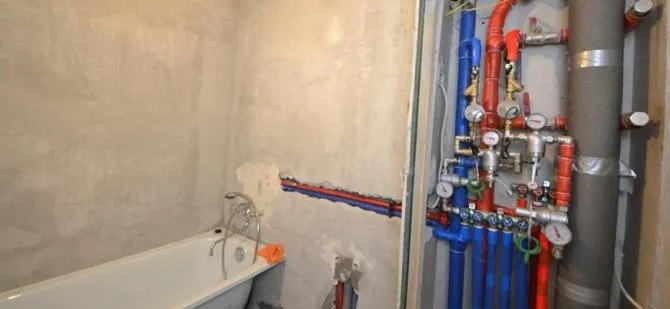

Совмещенный

В таком санузле магистрали водоснабжения разводят по стене по периметру помещения от стояка через прорезанные каналы. На местах подключения потребителей предусматривают муфты.

Шаровые вентили располагают в щитке или закрывают коробом. После укладки магистралей каналы в стене заделывают цементной смесью, а сверху устанавливают финишный отделочный материал (например, кафельную плитку).

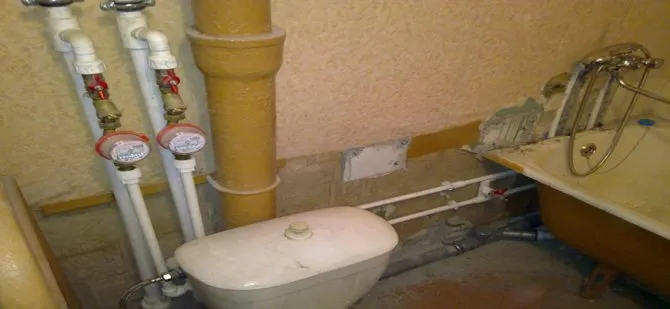

Раздельный

При разводке в раздельном санузле в стене прорезают отверстие, необходимое для подвода канализационного слива или водопровода к стояку.

Магистрали для подачи жидкости к потребителям располагают внутри стен.

При необходимости предусматривают дополнительную точку подключения стиральной машины, радиатора отопления или полотенцесушителя (змеевик на стене прогревается циркулирующей горячей водой).

Конструкция и принцип функционирования коллектора

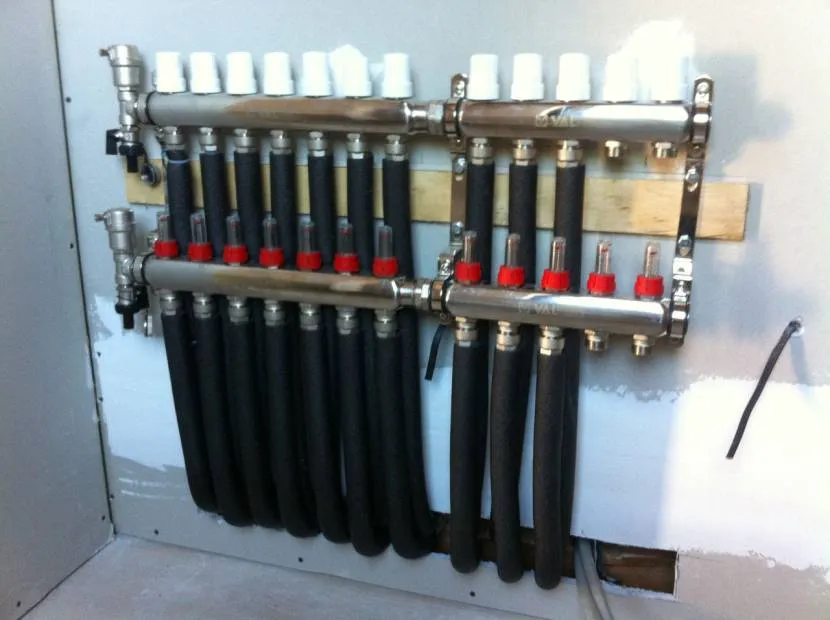

Основной функцией коллектора-гребенки является разводка воды ко всем сантехническим приборам. С помощью этого элемента происходит распределение общего потока на несколько частей, которые не будут отличаться давлением.

Производители изготавливают гребенки с несколькими выходами. Их число составляет от 2 до 4 штук. Когда требуется развести воду к большему количеству приборов, тогда устройства соединяют друг с другом. При этом ориентируются на требуемое количество ответвлений. Если их получается больше, то ненужные отводы закрываются заглушками.

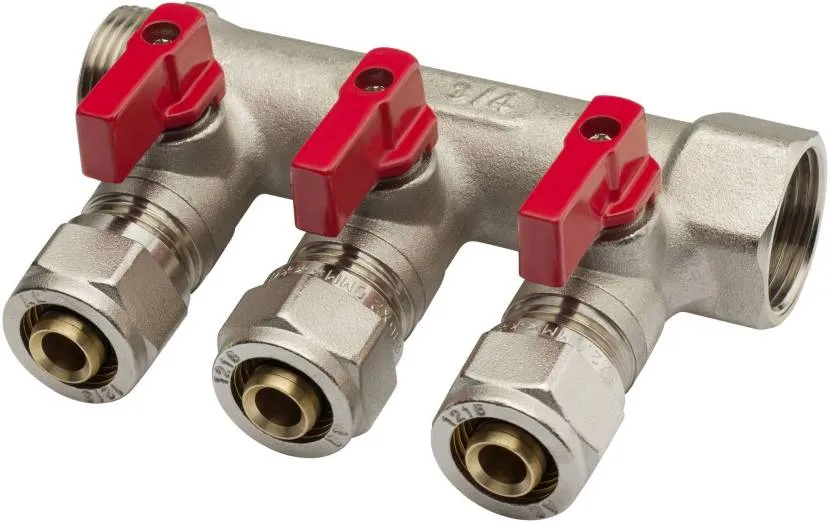

Гребенка с тремя ответвлениями Источник leroymerlin.ru

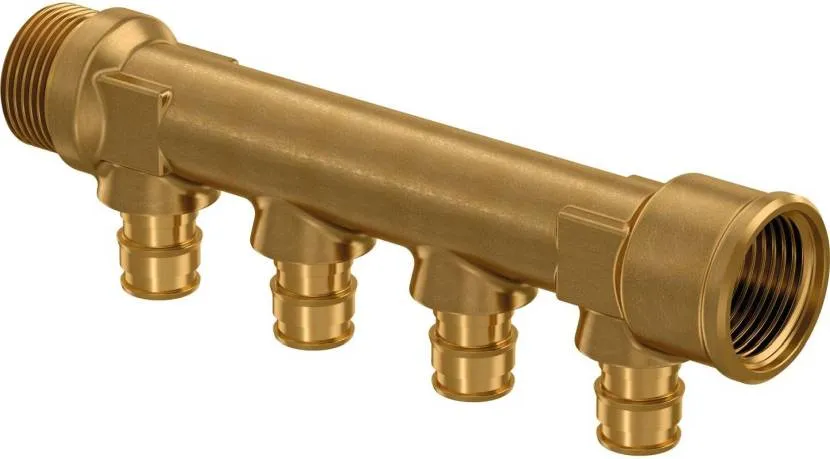

Гребенка изготавливается в форме цилиндра. Поэтому коллектор – это трубопровод, диаметр которого больше сечения подсоединяемых труб. С одного торца этого сантехнического устройства находится внутренняя, а с другой стороны наружная резьба. Такая конструкция позволяет гребенки соединять между собой и подключать к подающей магистрали с горячей или холодной водой.

Свободный торец сантехнического устройства закрывают заглушкой или в этом месте устанавливают дополнительный прибор. Это, например, устройство для предотвращения появления гидроударов.

Сечение входного отверстия гребенки всегда больше на 20% или даже на 40% диаметров ответвлений. Часто устанавливают распределительные устройства с входом 3/4 дюйма. При этом их выходы имеют размер 1/2 дюйма.

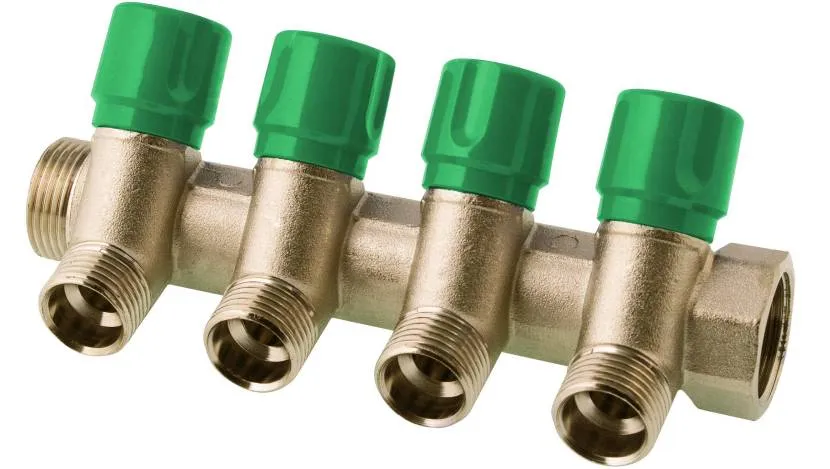

Имеется возможность смонтировать коллектор водопроводный, у которого отверстия на выходе оснащены кранами или вентильными механизмами. Оба варианта позволяют перекрывать поток в каждом ответвлении. С помощью вентилей также можно регулировать мощность подачи воды.

Смотрите также: Каталог компаний, что специализируются на водоснабжении, канализации и сопутствующих работах

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

• Прежде всего, на стояке необходимо установить аварийные краны.
• Дальше монтируют счетчики, а также фильтры для воды.
• Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
• Теперь подключаются все сантехнические приборы.
• Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Достоинства установки коллекторного устройства

Распределение воды к каждому потребителю по классической схеме с использованием тройников обходится дешевле, чем коллекторная разводка водопровода. Однако применение гребенок имеет целый ряд достоинств.

Распределительные устройства позволяют регулировать давление в каждом ответвлении. Если смонтировать водопровод по классической схеме, тогда нередко происходит понижение напора в открытом смесителе, например, над ванной. Такая ситуация может возникнуть, когда кто-нибудь в доме использует унитаз, моет посуду в мойке на кухне или включил стиральную машинку.

Перепад давления станет причиной изменения температуры воды. Это приводит к дискомфорту во время принятия ванны. Человек даже может получить ожог по причине повышения температуры воды. Избежать ситуаций помогает водяной коллектор для водопровода. Он предотвращает перепады давления в домашней системе.

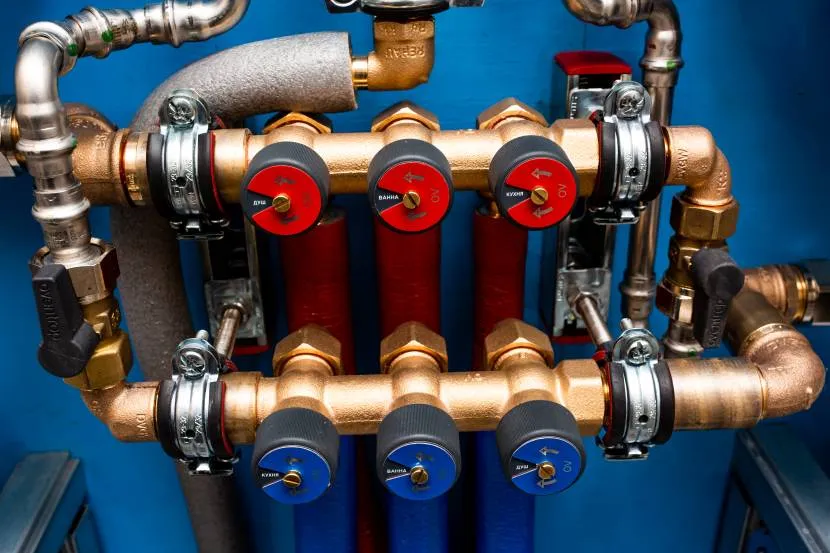

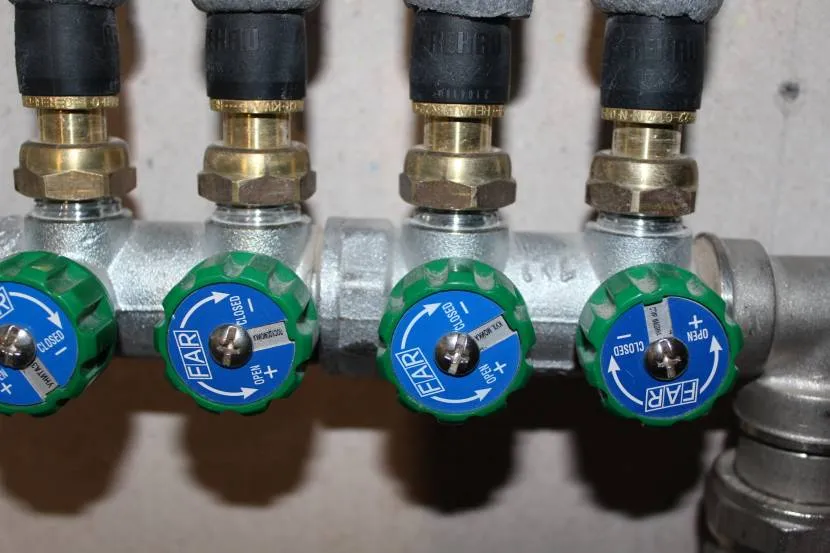

Гребенки с вентильными механизмами на отводах для регулировки подачи воды в каждом ответвлении позволяют ремонтировать неисправные сантехнические приборы. При этом не потребуется перекрывать всю систему водоснабжения.

Применение коллекторов-гребенок также позволяет уменьшить количество стыков в водопроводе. Благодаря такой схеме разводки уменьшается вероятность протечек в доме. Ведь от коллектора можно проложить цельный трубопровод к каждой водоразборной точке.

Кроме того, гребенки позволяют при необходимости быстро установить дополнительную сантехнику. При этом не потребуется переделывать существующую систему.

Однако коллекторная разводка труб водоснабжения отличается большим расходом материалов. Для ее реализации требуется почти в 8 или даже в 10 раз больше трубопроводов, чем для монтажа водопровода по классической схеме. Чтобы уменьшить расходы на создание такой системы, рекомендуется использовать трубы из металлопластика или полипропилена.

Защита от гидроудара в системе водоснабжения квартиры.

Для защиты системы водоснабжения квартиры от гидроударов в коллекторной системе, необходимо будет поставить компенсатор гидроударов. Такой компенсатор является неким демпфером и скачок давления гасится в нем. Компенсатор состоит из поршня и пружины, когда происходит резкое закрытие крана избыточное давление компенсируется подпружиненным поршнем.

Стоит, однако, помнить. Располагать такой компенсатор стоит там, где вода будет постоянно циркулировать мимо него иначе в этой области произойдет застой воды и начнут развиваться болезнетворные организмы. Т.е. выносить компенсатор на глухой трубе от коллектора нельзя.

Классификация распределительных коллекторов

Производители выпускают гребенки из различных материалов. Они отличаются конструкцией. Сейчас на рынке доступны:

1. Устройства из нержавейки, которые отличаются маленьким весом, коррозионной стойкостью, способностью выдерживать высокие температуры и открытое пламя. Используемая привлекательная сталь не представляет опасности для человека.
2. Полипропиленовые легкие устройства, в которых не появляется ржавчина.
3. Латунные прочные гребенки – это стойкие к коррозии сантехнические элементы. Они отличаются высокой стоимостью, но позволяют распределять даже очень горячую воду.

Производители выпускают коллекторы-гребенки, у которых межосевое расстояние между отводами может составлять от 36 до 100 мм. Устройства также отличаются способом подсоединения труб к ответвлениям. Существует несколько вариантов:

• резьба;
• евроконус – для подсоединения большинства видов труб через специальный переходник;
• полипропиленовые отводы – предназначенные для припаивания трубопроводов из такого же материала;
• компрессионные фитинги – позволяют подключать металлопластиковые трубы.

Как провести водопровод от скважины

Скважина обустраивается недалеко от дома. От колодца скважины или от утепленного защитного сооружения водопровод от скважины в дом прокладывается трубопроводом, который должен укладываться в грунт ниже уровня промерзания. В местах подъема трубопровода он утепляется с помощью теплоизолирующих материалов или с помощью прокладки по всей длине греющего саморегулирующего кабеля. А на каком варианте труб остановиться, поможет статья «Какие трубы выбрать для водопровода в квартире и в доме».

Краны и другие комплектующие

Когда выбирается коллектор для водоснабжения – какой лучше из существующего ассортимента всегда помогут определить профессионалы. Специалисты учтут выделенный бюджет и материал труб, из которых будет создана разводка в доме. Кроме того, одновременно с гребенкой выбираются все комплектующие для создания полноценного распределительного узла водопроводной системы:

• вентили;
• манометры;
• насосы;
• клапаны;
• крепежные элементы;
• заглушки;
• муфты;
• фильтры;
• счетчики;
• штуцеры.

Производители также изготавливаю коллекторные шкафы. Они встраиваются в стену или монтируются на ее поверхности. Их использование позволяет облагородить распределительный узел и обеспечить к нему свободный доступ.

Производятся гребенки с кранами и без них. При использовании последнего варианта все-таки приходится монтировать запорную арматуру, но ее всегда можно заменить, когда произойдет поломка. Если же выбрать коллектор со встроенными кранами, то придется полностью менять распределительный элемент водопроводной системы.

Можно ли сделать проект водоснабжения онлайн

Владелец квартиры или коттеджа может разработать план разводки на компьютере (например, с помощью Project StudioCS Водоснабжение для программы AutoCAD).

При расчете необходимо указать пункты ввода системы водоснабжения многоквартирного дома или магистрального водопровода, а также количество точек подключения потребителей.

Если владелец не имеет навыков проектирования, то рекомендуется заказать разработку документации в специализированной компании, что снижает риск постройки неработоспособной системы водоснабжения.

Особенности установки

Перед монтажными работами профессионалы всегда сначала определяют:

1. Количество потребителей. Число отводов на гребенке может быть больше, но не меньше водоразборных точек.
2. Вид (материал) труб до каждого прибора.
3. Места установки дополнительных компонентов распределительного узла. Их точки крепления обозначаются на стене.
4. Необходимые расходные материалы и их количество.

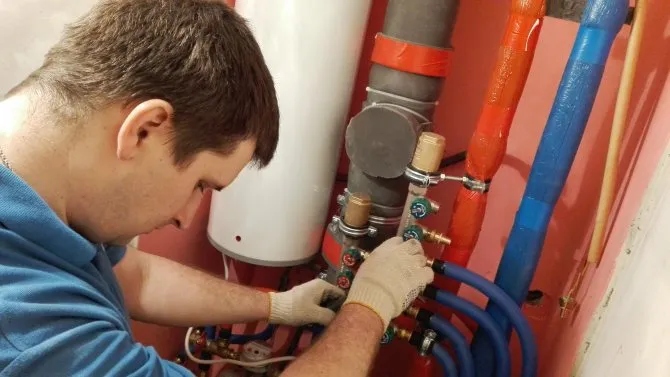

Сам процесс установки коллектора выполняется поэтапно:

• монтируют запорную арматуру на вводной магистрали;
• устанавливают обратные клапаны, счетчики и фильтрующие элементы;
• подключают и закрепляют распределительное устройство;
• прокладывают трубы до каждой водоразборной точки;
• подключают трубопроводы к коллектору.

Качественно все работы могут выполнить исключительно профессионалы. На весь процесс уходит больше времени, чем на монтаж водоснабжения по классической схеме.

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Коротко о главном

Коллектор используется для равномерного распределения потока к каждому сантехническому прибору. При этом давление остается постоянным, даже если неожиданно увеличивается разбор горячей или холодной воды.

Гребенки изготавливают из латуни, нержавейки и полипропилена. Они имеют вид трубопровода с увеличенным диаметром. Он оснащен несколькими отводами с кранами или без них. Наличие запорной арматуры позволяет в любой момент отключить одну из водоразборных точек, чтобы выполнить ремонт. При этом во всех других помещениях водой можно будет пользоваться без ограничений.

Монтаж коллектора выполняется после установки клапана, счетчика, фильтра и запорной арматуры на вводной магистрали. Закрепленную гребенку подключают к трубопроводам до каждой водоразборной точки.

Оценок 0

Прочитать позже

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Товары на рынке

В зависимости от материала стоимость изделий составляет от 400 до 2500 руб. Коллекторные группы на 200-300 выходов могут стоить 10000-40000 руб.

На рынке представлены модели разных производителей, к популярным относятся:

В магазинах представлены не только гребенки, но и комплектующие. Изделия без кранов экономичны. Они используются для установки индивидуальной разводки, дают возможность подобрать подходящие детали. Приобретение изделия с запорной арматурой облегчит процесс установки. При сборке узлов исчезает необходимость монтажа вентилей.

Для адаптации устройства к системе дома приобретаются комплектующие. К ним относятся вентили, клапаны, насосные группы. Необходимы механические приводы, заглушки и патрубки.

Для монтирования в стену и сохранения эстетичного вида используются коллекторные шкафы.

Какие существуют системы водоснабжения?

Существует несколько основных систем водоснабжения, которые используются для подачи воды в домы, здания и города:

1. Система городского водоснабжения: это система, в которой вода поступает в здания из централизованного источника водоснабжения, такого как водозаборная станция. Городское водоснабжение используется в больших городах и обеспечивает воду для тысяч людей.

2. Система скважинного водоснабжения: это система, в которой вода поступает в здания из подземного источника воды, полученного из скважины. Скважинное водоснабжение часто используется в загородных домах, где нет доступа к городскому водоснабжению.

3. Система колодезного водоснабжения: это система, в которой вода поступает в здания из наземного источника воды, такого как колодец. Колодезное водоснабжение используется в дачных домиках и других отдаленных местах, где нет доступа к городскому водоснабжению или скважинному водоснабжению.

4. Система дождевого водосбора: это система, которая использует дождевую воду, собираемую с крыш и других поверхностей, для водоснабжения зданий. Дождевое водосборное оборудование часто используется в крупных зданиях и на территориях с ограниченным доступом к воде.

5. Система дистилляции: это система, которая использует процесс дистилляции для очистки и обеззараживания воды. Дистилляционная система может быть установлена в доме или использоваться на производственной базе.

В зависимости от местности и доступных ресурсов, выбирается наиболее подходящая система водоснабжения. Кроме того, многие системы могут быть скомбинированы для обеспечения наиболее эффективного и устойчивого водоснабжения.
