Подключение вытяжки в ванной через выключатель — схемы и инструкции

Оглавление

Выбираем вентилятор для ванной комнаты

Для бытовых целей используются модели с компактными размерами и умеренной мощностью, что отличает их от агрегатов, предназначенных для промышленного использования. Первые оборудованы лопастями, которые захватывают воздух и направляют его параллельно оси устройства.

Если говорить о «подключении вытяжки в ванной»…

Как подключить вентилятор в ванной к

По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:

  1. Осевые.
  2. Радиальные.

Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.

Осевые модели наиболее распространены в быту. Их установка не требует специальных навыков и технической подготовки. Вентиляторы классифицируются по типу монтажа на канальные и накладные.

Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.

При выборе подходящего устройства следует учитывать:

  1. Уровень шумности.
  2. Мощность.
  3. Тип подшипника.
  4. Класс влагозащиты.

Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.


Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

Канавку для прокладки электропроводки располагают не ближе 10 см к дверному проему. Кабель фиксируют алебастровым или цементным раствором. Линию электропитания можно протянуть внутри гофрированной трубы.

На клеммы вентилятора нанесена англоязычная маркировка:

  1. L — фаза.
  2. N — нулевая жила.
  3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

На стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

  1. Поверхность стены в месте крепления зачищают.
  2. По контуру наносят силиконовый клей или жидкие гвозди
  3. Устройство прикладывают к отверстию вентиляционного канала.
  4. Для проверки горизонтали используют уровень.
  5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

На потолке

Для монтажа вытяжного вентилятора в ванной комнате подходит натяжная или подвесная потолочная система. Такое размещение редко используют в частных домах, где воздуховод можно вывести на чердак. В подобном здании целесообразно установить мощное канальное устройство, которое обеспечивает быстрое обновление атмосферной смеси в габаритных помещениях.

При натяжной или подвесной потолочной системе задача несколько усложняется. Часто место под установку вытяжного вентилятора в ванной закладывается на этапе проектирования дома. К гипсокартонной панели вентиляционная решетка или кулер крепится дюбелями-бабочками.

На поливинилхлоридной пленке устройство фиксируют с помощью заранее установленной жесткой основы. При установленном подвесном потолке коммуникации протягивают через предварительно подготовленное отверстие либо проводят по базовой поверхности и скрывают кабель-каналом.


Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

К отдельному выключателю

Это наиболее распространенный вариант подключения.

Потребуется выполнить следующую коммутацию проводов:

  • соединяются и изолируются нулевые жилы вентиляционного агрегата и электрической сети;
  • фазы вытяжки и выключателя спариваются аналогичным образом;
  • к входной клемме выключателя подводится фазная жила электросети.

Важное условие — подключение заземляющего контура.

К совместному со светом выключателю

Удобно, когда вентиляционный агрегат запускается одновременно с включение осветительных приборов. Наиболее практичный вариант — совмещение с двух- или трехклавишным выключателем. В соответствующее отверстие устанавливают подрозетник. В нем производят электрическую коммутацию.

Входная клемма соединяется с фазной жилой питающей сети. Выходящий контакт замыкается на фазу климатического агрегата. После подключения необходимо проверить надежность соединения и целостность изоляции. Затем в подрозетнике фиксируют рабочий механизм и устанавливают крышку с клавишами.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

  1. Вентилятор запускается параллельно с освещением.
  2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
  3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

  • фаза от распределительного щитка;
  • электропровод, подсоединенный к лампочке;
  • контур заземления;
  • нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

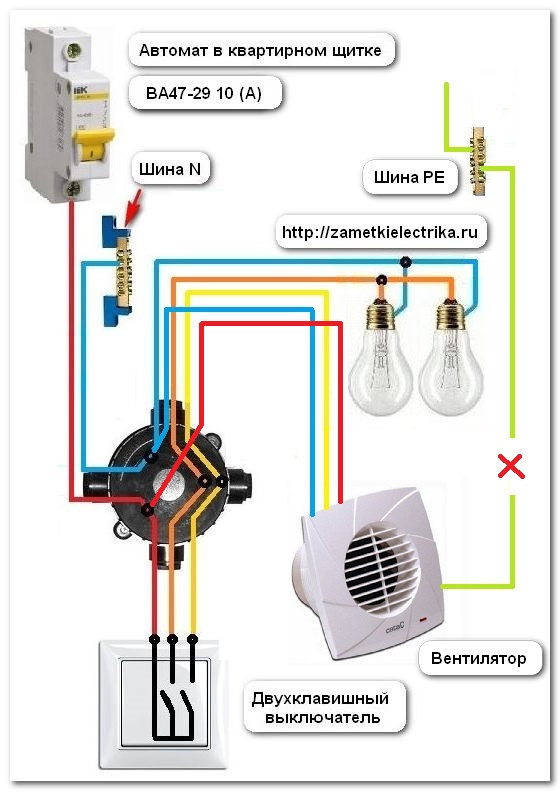

К двухклавишному выключателю

При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.

Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

Ошибки подключения

Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.

Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.

Нельзя подключать вытяжной агрегат к внутренней проводке светильников, расположенных в ванной комнате. Для корректного функционирования вентиляционного устройства на его плату управления постоянно должно подаваться напряжение. Часто встречающаяся ошибка — использование различных выносных датчиков. Размещать их в ванной комнате без влагозащиты не рекомендуется.


Расчет

Требования к микроклимату квартиры: http://docs.cntd.ru/document/1200095053.

Производительность вытяжки в многоквартирном жилье следует рассчитать по СП 54.13330.2016, табл. 9.1. Для ванных, санузлов, душевых величина составляет 25 м³/ч: http://docs.cntd.ru/document/456054198.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.

При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.

Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:

Как подключить вентилятор в ванной к
  • необходимость защиты от осадков, ветра, вероятность обмерзания;
  • сквозняк из-за негерметичного клапана.

Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.

К сведению. Гудят в вентиляторе лопасти и подшипники качения. Горизонтальная установка снижает вполовину ресурс простых втулок, подшипники качения корродируют во время простоя. Бесшумные модели оснащают крыльчатками специального профиля, двигателем на опорах скольжения c магнитной системой (MLS), компенсирующей вес ротора.

Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.

Крепление

Настенные версии штатно крепятся саморезами по углам пластиковой рамки. Сняв переднюю крышку, размечают центра, сверлят отверстия, забивают пластиковые дюбели из комплекта.

До крепления, заводят через ввод рамки кабель.

Когда не желают сверлить кафель, закрепляют рамку на «жидкие гвозди».


Подключение

Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.

Недостатки:

  • Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
  • Механическая связь со шнурком не слишком надежна.
  • Контакты вилки, переключателя окисляются в условиях душевой.
  • Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.

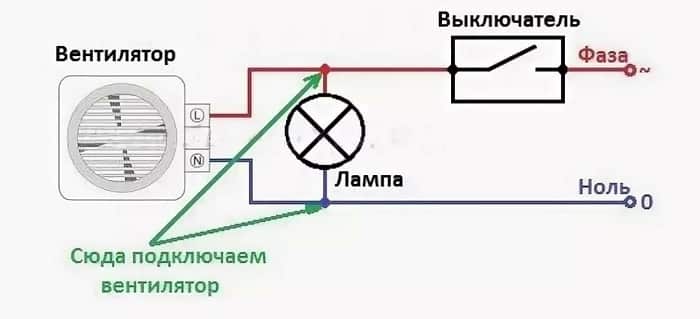

Параллельно светильнику

Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.

Минусы:

  • Сквозняк во время процедур.
  • Вытяжка запускается только при включенном свете.
  • Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.


Схемы с датчиками

Идея заключается в управлении подачей питания по сигналу от датчика:

  • движения;
    Инфракрасный потолочный датчик движения.
  • открытия двери;
    Датчик открытия двери
  • влажности, редко – температуры.
    Цифровой датчик влажности с электронной платой
Схема подключения вентилятора с датчиком.

Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.

Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.

Учтите! ПУЭ в пункте 7.1.52 запрещают установку распределительных, управляющих устройств в санузлах, ванных. Выключатели освещения относятся к устройствам управления.

Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:

Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.

Подключение через одноклавишный выключатель

Способ предпочтительней рассмотренных по возможностям, позволяет:

  • Запускать вытяжку при закрытой двери, не входя в комнату.
  • Реализовать функционал модификаций с таймером, гигростатом.

Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².

На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.

Развернутая схема выглядит так:


Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.

Маркировка и назначение жил:

  • L – питание (фаза).
  • Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
  • N – ноль.

Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:


Вариант с двухклавишным выключателем

Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с  электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.

Важно! Размыкается всегда фаза, а не ноль. Не перепутайте соответствие проводов при подсоединении к зажимам прибора.

Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.

Внимание! Клеммник прибора всегда находится под сетевым напряжением 220 В! При обслуживании обесточьте цепь, отключив автомат в квартирном щитке!

Дистанционное управление

Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.

Подключают их:

  • Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
  • Через двухклавишный или отдельный настенный выключатель вне помещения санузла.

Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.

Особенности настройки

Часть продуктов оснащена переключателем или джампером (перемычкой) туалет / ванная. В первом случае включение происходит одновременно с замыканием питающей цепи. Во втором – предусмотрена регулируемая пауза, достаточная, чтобы пользователь покинул комнату.

Например, у изделий ERA перемычка находится на управляющей плате в верхнем углу:

У MAICO джамперы вблизи светодиодов индикации режимов:

У изделий, укомплектованных гигростатом и таймером настраиваются:

  • уровень влажности;
  • задержка отключения.

В частности, представители серии Electrolux EAFM-TH имеют: датчик влажности с диапазоном регулирования 40 – 100%, таймер с задаваемой от 1 до 20 минут задержкой. Настройка производится отверткой.

Если заданное значение влажности ниже фактического, вытяжка включится, даже при отключенном освещении, для этого постоянно подается напряжение на плату. Электровентилятор продолжит работать до достижения установленного уровня влажности, независимо от временной уставки, отключения лампы. При настроенном уровне влажности выше комнатного, прибор отключится через выставленный интервал времени.

Заключение

Установку вытяжного вентилятора желательно планировать во время ремонта, иначе возникнут проблемы с прокладкой проводки. Перед выбором изделия, определитесь: какое управление необходимо.

Сэкономив на функциях прибора, потратитесь на автономные датчики, получите монтажные трудности. Модель без платы управления подключайте трехжильным кабелем с учетом вероятной замены в будущем.

Помните о безопасности, внимательно прочитайте руководство до начала работ. Отыщите регулировочные элементы на плате прибора, маркировку клемм, во избежание ошибок.

Источники

https://masteravannoy.ru/osveshchenie/kak-podklyuchit-ventilyator.html
https://stroitelniportal.ru/svoimi-rukami/ustanovka/kak-podklyuchit-ventilyator-v-vannoj-k-vyklyuchatelyu/

Кто отвечает за вытяжку в квартире?


Владелец квартиры несет ответственность за установку, эксплуатацию и обслуживание вытяжки в своей квартире. Обычно, вытяжка устанавливается в кухне и на ванных комнатах для удаления запахов, пара и влаги. Если вытяжка не была установлена изначально, ее установку необходимо проводить только с согласия управляющей компании, жилого кооператива или администрации дома, в соответствии с действующим законодательством и правилами жилого помещения. При этом важно следить за сроками технического обслуживания и очистки фильтров вытяжки, чтобы она всегда функционировала правильно. Если вытяжка в квартире не работает должным образом или представляет угрозу безопасности, необходимо связаться с профессионалами для ремонта или замены устройства.
