Подключение вытяжки на кухне к системе вентиляции — инструкция, выбор воздухоотвода, монтаж

Кухня является одним из ключевых помещений в городской квартире или частном доме. Здесь необходимо учесть все детали, чтобы обеспечить хозяйке комфортные условия для приготовления пищи. Особое внимание следует уделить подключению вытяжки.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

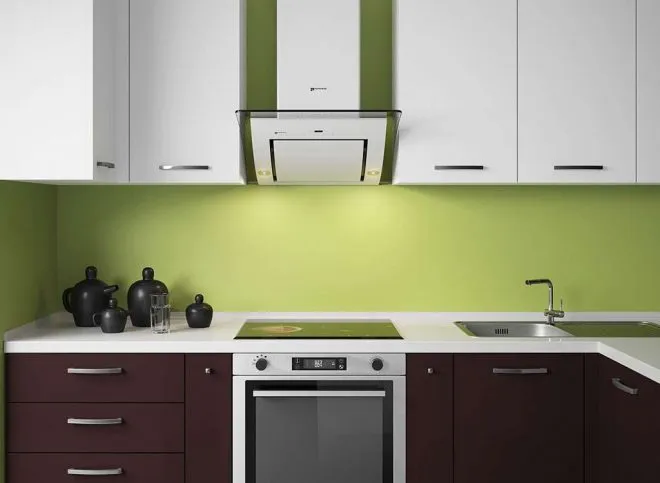

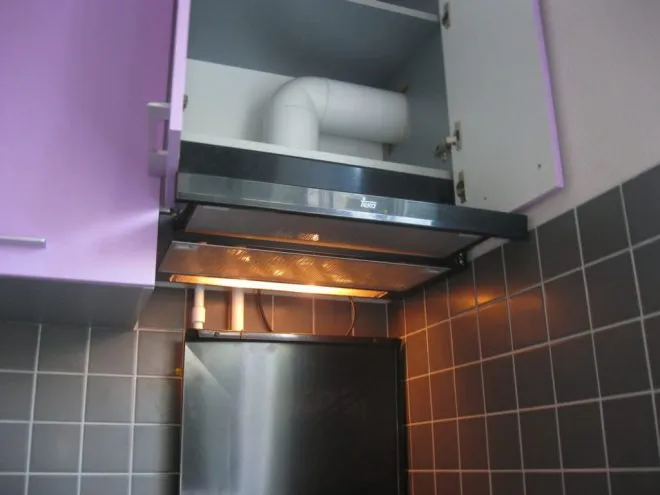

1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Требования к монтажу вытяжки

Подключение вытяжки к вентиляции должно происходить по следующим правилам:

• Габаритные размеры оборудования должны повторять варочную поверхность. Только в таком случае происходит эффективное удаление запахов.
• При монтаже между газовой плитой и нижней выступающей частью оборудования оставляют расстояние в пределах 50-60 сантиметров. Главным условием установки прибора считается удобство работы хозяйки во время готовки пищи, поэтому вытяжку нельзя устанавливать ниже указанного размера. В этом случае оборудование будет перегреваться, на его поверхности может скапливаться жир и грязь, что в конечном итоге приведёт к самопроизвольному возгоранию.
• Необходимо правильно подобрать устройство, его мощности должно хватать для 10 кратной смены воздуха в помещении на протяжении часа. Для вычисления этих показателей необходимо определить объём комнаты методом умножения длины, ширины и высоты. Полученные данные сравнивают с производительностью прибора.

Как подсоединить вытяжку на кухне к вентиляции при отсутствии канала? В таком случае необходимо подбирать оборудование с рециркуляцией воздуха и возможностью смены производительности. Подобные устройства должны работать недолго на средних мощностях.

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

1. Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.
2.  Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.

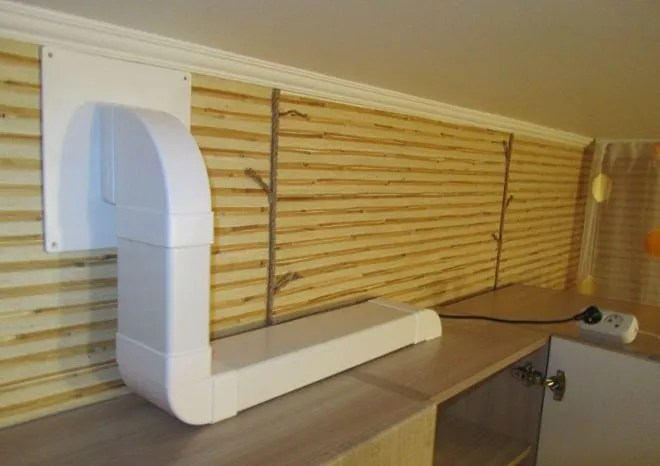

3.  Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Каким должен быть воздуховод

Перед тем как подключить вытяжку к вентиляции, нужно разобраться с видами воздуховодов, которые могут использоваться для этой цели.

Пластик

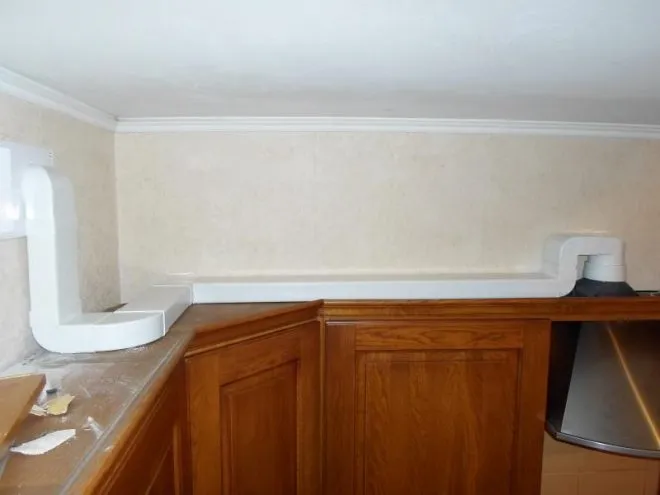

Пластиковые трубы имеют минимальную массу, они обладают хорошим уровнем звукоизоляции, быстро монтируются. Изделия из поливинилхлорида имеют круглое или квадратное сечение. Монтаж такого вентиляционного канала проводят в верхней части кухонного гарнитура над навесными шкафами. Во время покупки таких изделий приобретайте и дополнительные детали, переходные муфты, изгибы, а также герметик.

Гофра

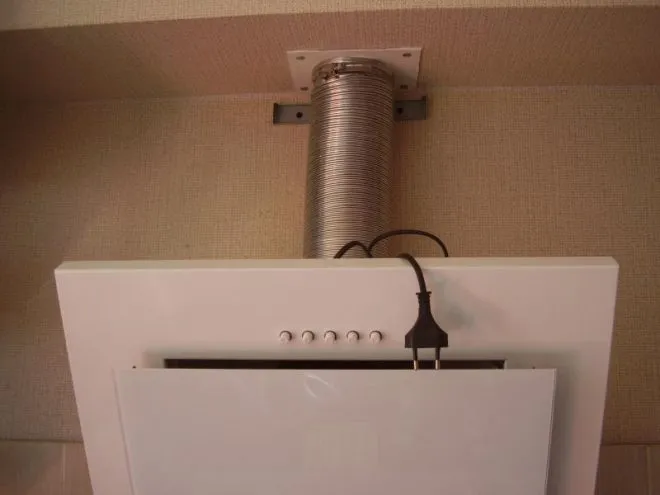

Гофрированные воздуховоды считаются самым бюджетным вариантом вентиляционной системы. Такие изделия изготавливаются из алюминия, имеют тонкие рёбра, что стимулирует создание звука во время прохождения потоков воздуха. Дополнительные скрепляющие элементы для монтажа такого воздуховода не нужны, он скрепляется хомутами. При необходимости алюминиевую гофру можно растягивать и изгибать.

 Какие инструменты потребуются

Перед тем как соединить вытяжку с вентиляцией на кухне, необходимо подготовить следующий инструмент и материалы:

• гофрированный алюминиевый или пластиковый воздуховод;
• рулетка для измерения расстояний;
• карандаш или маркер;
• металлический угольник;
• электролобзик применяется для проделки отверстий;
• шурупы;
• болты;
• набор ключей;
• герметик;
• отвёртка;
• хомуты для закрепления гофрированного воздухоотвода.

После подготовки инструмента можно приступать к основным работам.

Этапы подключения

Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.

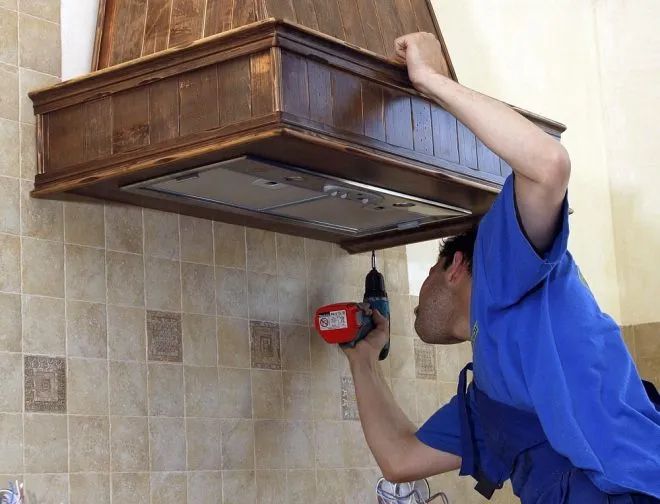

На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.

После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:

• алюминиевая или стальная гофра;
• пластиковые трубы круглого или квадратного сечения;
• гофра из нержавеющей стали.

Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой.  Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.

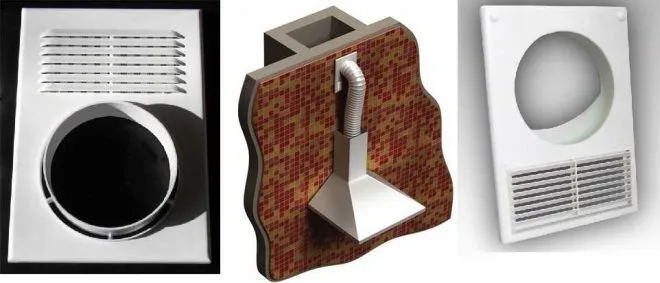

Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.

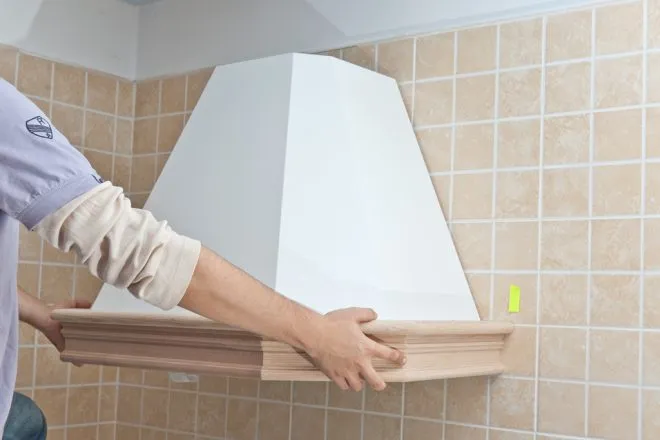

Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне. Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.

Мы узнали, как провести  вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

Подключение вытяжки на кухне к электричеству

С работой может справиться даже новичок, но некоторые нюансы в этом деле всё-таки присутствуют. В некоторых случаях шнур вытяжки не достаёт до ближайшей розетки. Основными вариантами решения проблемы считается применение переноски, удлинение кабеля или перенос розетки на новое место.

Длинный шнур использовать нецелесообразно, но даже если выбор пал на такой вариант, то кабель нужно закрепить на поверхности стен и подсоединить вилку к ближайшей розетке. Самым популярным выходом из ситуации считается установка розетки. Этот элемент желательно замаскировать под кухонным гарнитуром.

Основные нюансы эксплуатации вытяжки

При пользовании вытяжкой необходимо соблюдать следующие правила:

1. Следите за устройством при его работе, проверяйте степень нагрева корпуса.
2. Не подпускайте к прибору детей.
3. С периодичностью в 2-3 месяца проверяйте фильтр, очищайте его от жировых отложений. Такие загрязнения смогут вызвать самопроизвольное возгорание изделия.
4. Запрещено эксплуатировать вытяжку без установленного фильтра.
5. Не зажигайте газовую конфорку без установленной посуды, открытое пламя может стать причиной возгорания жира в фильтре.
6. В случае поломки устройства не ремонтируйте его самостоятельно, прибегайте к помощи мастера.
7. Для очистки корпуса вытяжки не используйте химические вещества с абразивными частицами. Они могут поцарапать поверхность изделия.
8. Одновременная длительная работа двух конфорок газовой плиты с высоким пламенем не допускается. Продолжительное влияние открытого огня вызывает перегрев поверхности прибора.
9. Чтобы предотвратить удар электрическим током, проводите очистку прибора только после его выключения с розетки.

Для бесперебойной работы вентиляционной системы в квартире или частном доме доверьте монтаж вытяжки специалистам. При установке прибора своими руками внимательно ознакомьтесь с инструкцией и только после этого приступайте к конкретным действиям.

Как правильно вешать вытяжку на кухне?

Вешать вытяжку на кухне нужно правильно, чтобы она выполняла свою функцию максимально эффективно. Вот некоторые рекомендации:

1. Выберите место установки вытяжки, которое обеспечивает наибольший захват паров и запахов.

2. Убедитесь, что место установки соответствует требованиям к электрическим подключениям и вентиляционным каналам.

3. Помните, что вытяжка должна быть установлена на определенном расстоянии от плиты. Обычно это расстояние составляет от 65 до 75 см.

4. Установите вытяжку на стену или подвесите под потолок в соответствии с инструкцией производителя.

5. Подключите вытяжку к электросети и проверьте ее работоспособность.

6. Проверьте уровень шума вытяжки и ее производительность, чтобы убедиться в ее эффективности.

7. Периодически чистите фильтры вытяжки, чтобы сохранить ее работоспособность.
