Соблюдение требований к вентиляции в котельной является неотъемлемым условием для безопасного использования газовых отопительных приборов. Невыполнение этих требований может привести к разнообразным проблемам как административного характера, так и увеличенной вероятности возникновения чрезвычайных ситуаций.
Так как скопление угарного газа и прочих продуктов горения представляет опасность не только для непосредственного владельца газового котла, то соответствие системы вентиляции нормам СНиП тщательно проверяют газовые службы еще на этапе приемке оборудования.
В свою очередь, использование котла без соответствующего разрешения может привести не только к административной, но в некоторых случаях и к уголовной ответственности.
Виды вентиляции

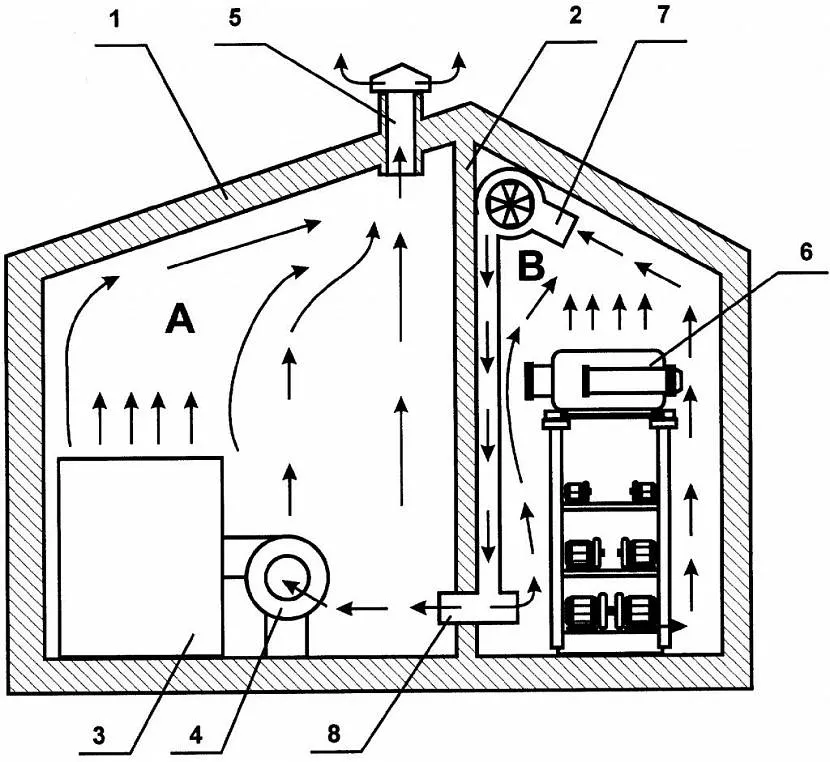

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.
Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.
Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.
Естественная вентиляция
Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.
Для справки! Нормы разрабатывались для всех котельных – промышленных и бытовых, поэтому за стандарт принято достаточно большое, как для частного дома, помещение.
При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.
Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).
Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.
Недостатки естественной вентиляции:
- Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
- Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
- Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

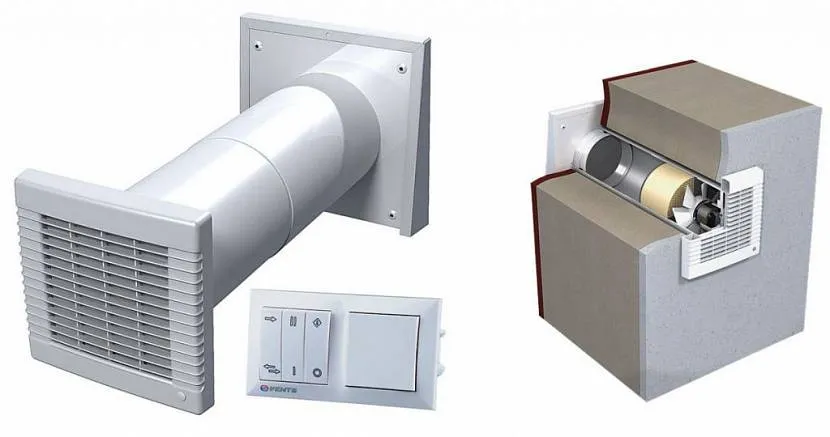

Принудительная вентиляция
Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:
- Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;
- Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.
Минусы принудительной вентиляции следующие:
- Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция;
- В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;
- Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование.
Какие надо выполнять требования
После этапа постройки или создания котельной переходят непосредственно к ее проектированию, и тут снова на первый план выходят нормы СНиП. Их достаточно много, поэтому рассмотрим только самые важные, непосредственно влияющие на стоимость и проектирование:
- на каждый котел, если их несколько, необходимо обустроить свою систему вентиляции;
- газовому котлу требуется отдельное помещение, если он мощнее, чем 30 кВт, в противном случае допускается установка в другом помещении (например, кухне), но при этом его площадь не должна быть меньше 15 м и потолок – не ниже 2,5 м;
- если котельная обустроена в отдельной пристройке, то последняя должна стоять на фундаменте;
- требуется обеспечить условия для удобной чистки вытяжки;
- продух (вентиляционное отверстие) на каждый кВт мощности должен составлять 8 см2 в случае забора с улицы, или 30 см², если вентиляция забирает воздух из других помещений;
- вытяжка для котла в частном доме обязательно должна располагаться сверху;

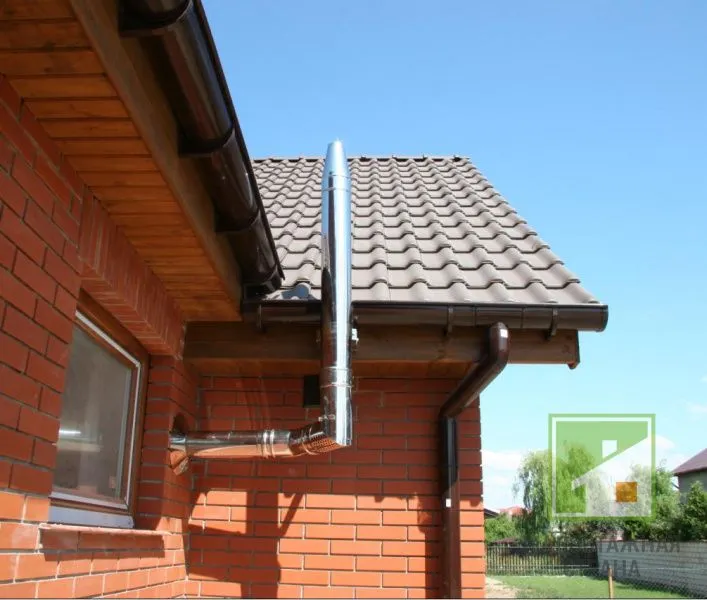

- Для частного дома дымоход должен располагаться над крышей (считается от конька) на расстояние, большее, чем 2 м;
- В котельной должно быть открывающееся окно или форточка;
- Высота помещений не может быть ниже, чем 2,2 м;
- Стены помещения должны соответствовать противопожарным нормам (минимум три четверти часа стойкости при пожаре);
- Горизонтальные участки дымоходов можно обустраивать только для принудительного типа вентиляции;
- Вентиляция должна обеспечивать скорость воздуха при его движении по магистрали (приточной или вытяжки) не менее 1м/с;

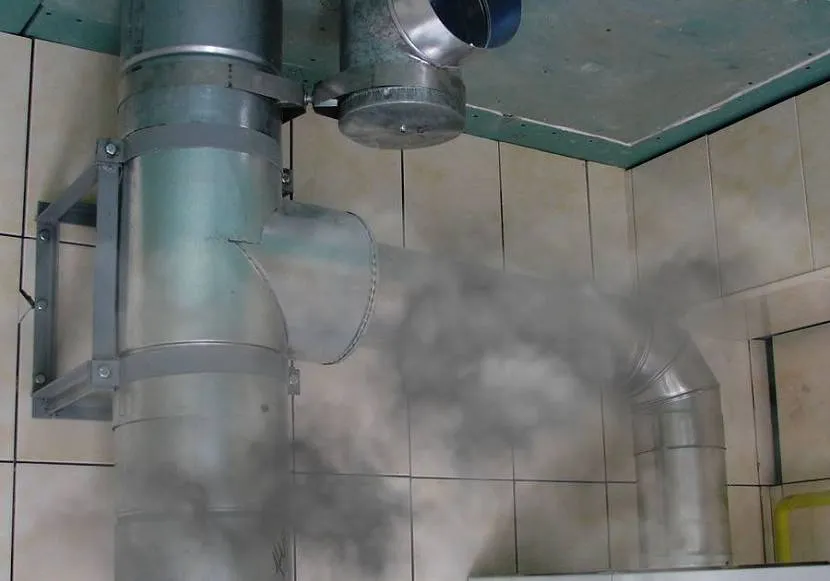

Дымоход газового котла для частного дома
Следует знать, что котельные на сжиженном газе не могут располагаться в цоколе зданий или подвалах. Обусловлено это требование здравым смыслом: при утечке топливо этого вида способно скапливаться в нижних слоях воздуха, и «стекать» вниз. В остальном, такая котельная, согласно нормам, может располагаться в отдельном строении или пристройке к дому, или на чердаке. Но, при этом, вентиляция в частном доме для газового котла налагает ряд обязательных требований:
- Вентиляция в котельной частного дома в данном случае должна использовать два горизонтальных канала, при этом один для дымохода вентиляции, располагается на ее уровне, а второй – ниже примерно на четверть метра, служит для очистки;
- Котел должен отстоять от стен помещения не менее чем на 0,1 м;
- Дымоход не должен делать больше трех изгибов.
Интересный вариант дымоходов – коаксиальные, для которых делается только один вентиляционный канал; пример в видеоролике:
Как рассчитывается вентиляция
При расчете системы вентиляции стоит учитывать, что газовые котлы небольшой мощности (до 30 кВт), согласно законодательству, рассчитываются по несколько иной формуле, потому что ряд требований по СНиП отличается.
Итак, для естественного вентилирования помещения размерами 3 на 5 м, с высотой потолка в 3 м, нужно сначала посчитать объем: в данном случае он составит 45 м3 (перемножаем все параметры). Теперь воздухообмен: 6 (та высота, которая должна бы быть) – 3 м (наш потолок) следует умножить на коэффициент «штрафа» 0,25 и прибавить 3 метра. Получится 3,75. Теперь следует понять, каково значение циркуляции воздуха: для этого показатель воздухообмена умножается на квадратуру помещения, в примере получится 168,75 м3 – это то значение, которое нужно затем посмотреть в специальной таблице, чтобы определить диаметр воздуховода. В нашем случае это будет 225 мм.
В случае газового котла, применяется схема 0,01м2/10кВт для приточных магистралей – то есть, если котел мощностью 30 кВт, то вентиляция котельной должна обеспечивать приток воздуха около 0,03 м3/сек, плюс, желательно заложить 30% запаса. Вытяжка же, согласно СНиП, должна быть сечением не менее 130 мм. Если отверстие приточной вентиляции не обеспечивает должного воздухообмена, то ставится принудительная приточная вентиляция.
Подбор и монтаж оборудования
Подбор оборудования будет зависеть, прежде всего, от следующих факторов:
- Площади котельной;
- Допустимого расстояния до сгораемых устройств;
- Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
- Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

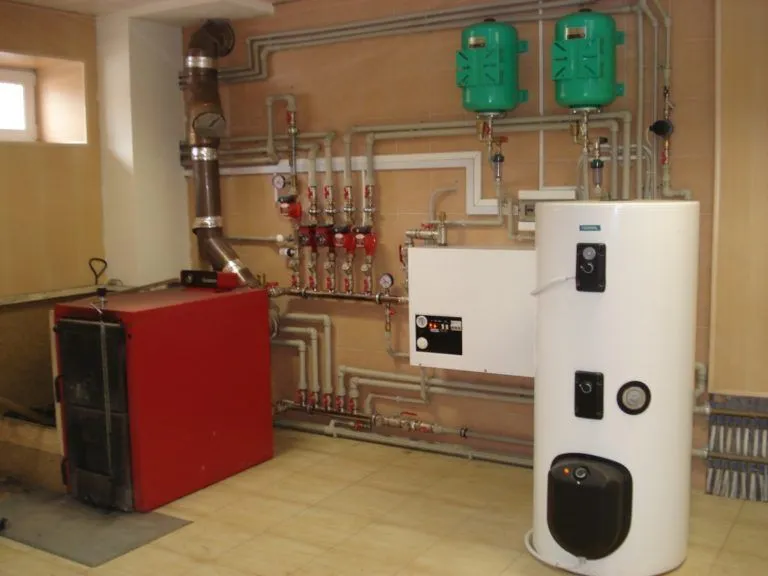

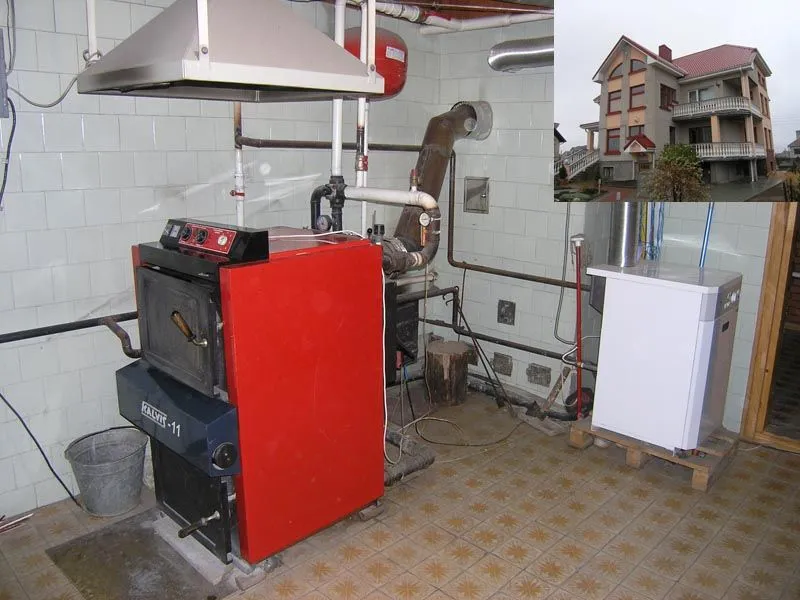

Сами котлы при этом бывают:
- Газовые;
- Твердотопливные;

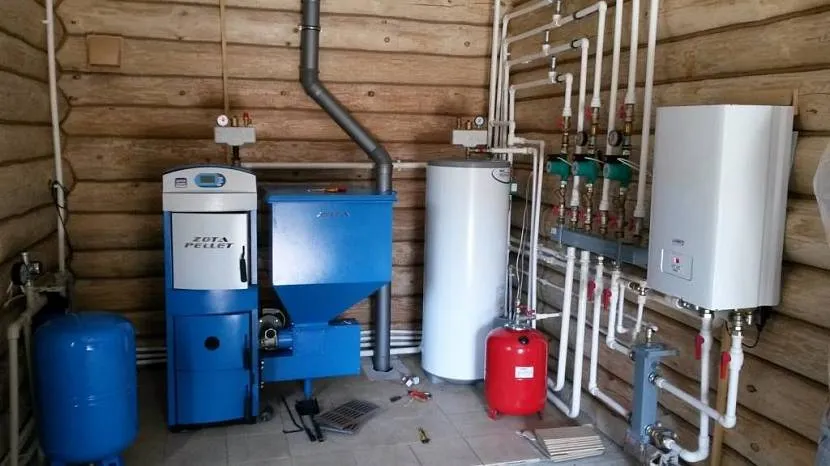

- Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
- Дизельные;
- Электрические;
- Комбинированные (использующие несколько методов).
В настоящее время, чаще всего в частных домах используются газовые котлы, и речь идет о котлах малой мощности. Обусловлено это сравнительно низкой ценой газа в газифицированной местности, и удобстве использования такого метода отопления (температура горения ниже, что позволяет применять в производстве более дешевые материалы). Для его установки понадобится разрешительная документация. Кроме того, котел одновременно с нагреванием воды (с бойлером) можно установить только для помещений до 200 м2.
Как подобрать материал для вытяжки
Вытяжку можно сооружать из различных материалов. Ниже – перечень основных из них.
- Кирпич – применяется для вытяжки в твердотопливных котельных. Она довольно сложно чистится, зато долго служит в случае твердотопливных котлов. Для газовых и прочих котлов данный вид не будет хорошим выбором, т.к., у них более низкая температура – при этом образуется конденсат в трубе, и поверхность кирпича быстро разрушается;
- Керамика – бывает разной, для твердотопливных котлов используется керамика, выдерживающая температуру более чем в 650°С. Необходимо также предусмотреть предупреждение возгорания сажи в дымоходе. Для жидкотопливных (и газовых) можно использовать керамическую вытяжку с использованием в меньшем температурном режиме, но с отводом конденсата. Следует предусмотреть утепление трубы (чаще всего утепляют минеральной ватой);
- Сталь – хороший выбор и для твердотопливных нагревателей, и в том случае, если используется вентиляция в котельной с газовым котлом. В случае более высокой температуры (твердого топлива) следует просто выбрать более толстую трубу, до 1 мм, в других – 0,6 мм. Сталь должна быть жаропрочной. Единственный минус – такие трубы не назовешь дешевыми, а срок их службы меньше, чем, например, кирпича.
Выбор конкретного материала зависит от сочетания параметров коррозийной стойкости, от устойчивости к саже (ее скоплению). Кроме того, вытяжку выбирают по давлению тяги (принудительная вентиляция подразумевает избыточное давление), по степени образования конденсата от топлива, по температуре дыма. Стоит знать, что вытяжка может реконструироваться – например, вытяжка для газового котла в частном доме, если уже есть труба из кирпича, организуется вставкой трубы из стали в дымоход из кирпича при соблюдении других условий.
Про дымоходы из нержавеющей стали смотрите в видео:
Заключение
Подбор системы вентиляции, ее расчет монтаж – достаточно сложное дело, требующее наличие большого опыта и знания нормативных требований. Для того чтобы спроектировать котельную грамотно, без потерь финансов и времени, важно обратиться к грамотному специалисту.
Отправим материал на почту
Заказать монтаж системы вентиляции в котельной частного дома
Какая должна быть вентиляция в котельной?
Вентиляция в котельной — это важный аспект безопасности и эффективности работы котельной. Для обеспечения правильной вентиляции котельной должны быть установлены соответствующие системы воздухообмена и вентиляции.
Основными требованиями к вентиляции в котельной являются:
- Наличие естественной или механической вентиляции, обеспечивающей постоянный воздухообмен в помещении.
- Должна быть установлена система принудительной вытяжки, чтобы удалить из котельной отработанные газы и пары, а также предотвратить возможность отравления угарным газом.
- Наличие системы приточной вентиляции для подачи свежего воздуха в котельную и обеспечения необходимого количества кислорода для горения топлива.
- Должны быть установлены датчики уровня оксида углерода (CO) для мониторинга уровня CO и предотвращения отравления угарным газом.
При проектировании и установке вентиляционных систем в котельной необходимо учитывать многие факторы, такие как тип и мощность котла, размеры помещения, количество устройств в котельной и т.д. Лучше всего обратиться к профессиональным специалистам, чтобы получить консультацию и рекомендации по установке вентиляционных систем в котельной.
