Нормы и правила вентиляции в частном доме с настенным газовым котлом и выбор вытяжки

На чтение 9 мин Просмотров 12.2к. 03.03.2020 26.07.2022

Для помещения газового котла необходимо обеспечить поступление свежего воздуха согласно установленным государственным стандартам и нормам СНиП. Владельцы частных домов обязаны обеспечивать вентиляцию в соответствии с этими требованиями, чтобы избежать скопления вредных продуктов, которые могут вызвать пожар или взрыв.

Это особенно актуально в контексте установки вытяжки для газового котла, находящегося на стене.

1. Необходимость вентиляции в частном доме
2. Виды систем
3. Естественные и механические
4. Вытяжные, приточные и комбинированные
5. Канальные или бесканальные
6. Принцип работы
7. Требования к вентиляции в частном доме с настенным газовым котлом
8. Устройство вентиляционной системы
9. Установка вентиляции
10. Организация оттока и притока воздуха

Необходимость вентиляции в частном доме

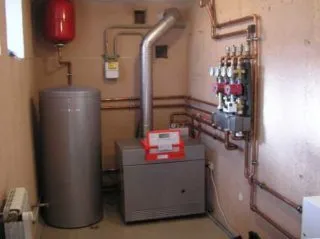

В помещении с газовым котлом должна быть оборудована вентиляция

Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

• подает кислород в том объеме, который нужен для горения газа;
• вытяжка удаляет дым и угарный газ;
• убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

Дефицит свежего воздуха уменьшает отдачу тепла, обеспечивает неполное сгорание. Недостаточное поступление ведет к отложению на стенках дымохода копоти, которая уменьшает рабочий просвет и снижает тяговые показатели. Система защищает от негативных последствий, если проектируется в соответствии с требованиями санитарных и технических норм.

Виды систем

Приток воздуха достигается с помощью окна и щели под дверью в котельную

Параметры воздушного обмена зависят от мощности котла, его рабочих особенностей. На эффективность вентканала влияет площадь комнаты и частота использования отопительного оборудования. Функциональность вытяжки определяется количеством дверных и оконных проемов и климатом местности.

Вентиляционные системы различаются:

• по принципу получения тяги бывают естественные и принудительные;
• по курсу подачи воздуха — приточная, вытяжная, комбинированная;
• строение бывает канальным или без каналов.

Воздух подается с улицы, из соседней комнаты по проходам в стене или через отверстия и конструкционные щели внизу дверного полотна. На каждый 1 киловатт мощности котла должно обеспечиваться не менее 8 см2 воздуха с улицы, а из соседней комнаты должно поступать не меньше 30 см2 в расчете на аналогичный показатель.

Естественные и механические

Естественная вентиляция менее эффективно удаляет остатки продуктов горения

Непринужденное передвижение обеспечивается разницей напора воздуха внутри помещения и снаружи здания. Естественный обмен воздушных масс происходит через щели в окнах, дверях и при открывании полотен и створок. Воздухообмен относится к организованному типу, если для передвижения устраиваются навесные или внутренние каналы, поток в которых регулируется.

Естественная схема работает при небольшой мощности оборудования и при условии выполнения требований к вытяжке для газового котла в частном доме. Система не отличается продуктивностью, подходит для домов с площадью 50 – 70 м2. Правильно рассчитанная вентиляция обновляет весь объем воздуха в котельной, при этом выходное и приточное отверстие располагаются на противоположных стенах. В качестве входа потока может рассматриваться дверь, напротив которой ставится котел. Окна при таком размещении могут быть на любых стенах.

Если нельзя обеспечить естественное поступление воздуха, прибегают к механической схеме. В этом случае разность давления создается электроприборами. Эффективная подача сочетается с очисткой от пыли, повышением влажности и температуры.

Используется оборудование:

• вентиляторы;
• шумоглушители;
• электродвигатели;
• уловители примесей.

Принудительные системы передвигают потоки в нужном объеме, их эффективность не зависит от климата. Оборудование меняет показатели воздуха, что нельзя сделать при естественной схеме. Если помещение полностью запечатано от сквозняков, при одновременной работе вытяжки с колонкой, конвектором и котлом может случиться опрокидывание тяги, и угарный газ будет втягиваться в помещение.

Вытяжные, приточные и комбинированные

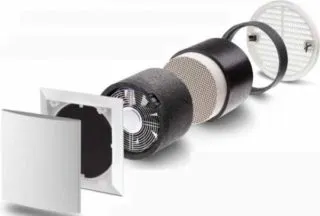

Для принудительной вентиляции используются электрические вентиляторы

Приточная установка монтируется в вентиляционном канале подачи свежего воздуха. Электрические вентиляторы обеспечивают постоянный поток для горения, что важно для котлов с открытой камерой, которые используют окружающую атмосферу. Для очистки наружного воздуха в этом канале ставится фильтр. Эффективно работает моноблочная схема с общим корпусом, где скомпонованы требуемые элементы.

Вытяжная вентиляция использует силу лопастного прибора, который ставится в удаляющем канале. В этом случае воздух подсасывается через организованный проход подачи. Вытяжная система уменьшает содержание углекислого газа в атмосфере котельной не только с навесным котлом, но и с напольным, или в котельной с твердотопливным агрегатом.

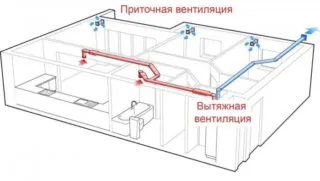

Комбинированная система удаления дыма и подачи кислорода относится к оптимальным решениям. Используются компрессоры и конденсаторы, устанавливаются вентиляторы в приточной и выходящей трубе. В системе взаимодействуют два потока, которые отличаются по назначению и химическому составу. Комбинированная модель для воздухообмена может задействовать любое число помещений в строении.

Первый этап предусматривает забор воздуха снаружи и вытяжку отработанного дыма, при этом очищается входящий и отводимый поток. Приточные клапаны заводского изготовления оборудуются сеткой, решеткой, лючком. Выходной люк не делается рядом с отопительным агрегатом, т.к. холодный воздух зимой может снизить эффективность работы котла.

В кухне вытяжная труба выводится в вентиляционную шахту стандартным способом и проходит сквозь чердак на кровлю. К комбинированным системам относится и коаксиальный дымоход, при котором в одной трубе удаляется дым и подается кислород.

Канальные или бесканальные

Бесканальная вентиляция проще монтируется, дешевле обходится

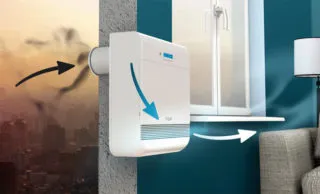

Бесканальный вид эффективно функционирует в котельных небольшой площади. Такая система устанавливается при размещении настенного газового котла в квартире, гараже, складских помещениях. Моноблок ставится на кровле, над зоной установки агрегата, размещается в стене, выводится в окно или под дверь.

Воздух подается:

• снаружи;
• из подпола;
• из-под потолочного пространства.

Бесканальная система требует немного электроэнергии (если совмещается с проветриванием), отличается простой установкой и стоит недорого. Вентиляция без каналов бывает естественной, механической, вытяжной и приточной.

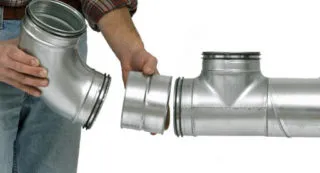

Канальная вентиляция котельной отличается сложностью, но работает продуктивнее. Модели выбираются по мощности в зависимости от параметров котла и условий применения. Воздуховоды бывают круглого, квадратного, прямоугольного сечения, разного размера и диаметра. Коммуникации располагаются скрыто в стенах, за выступающими конструкциями, или используются навесные короба и трубы на высоте.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

Рабочие элементы системы:

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Требования к вентиляции в частном доме с настенным газовым котлом

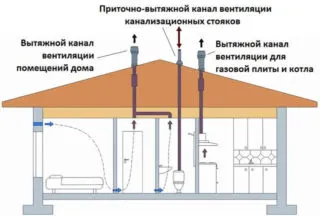

По требованиям для котельной должен быть обустроен отдельный выход вентиляции

Правила выбора и установки вентсистемы содержатся в СНиП 2.04.05 – 1991. Внимание уделяется воздухообмену, который должен происходить не меньше 3 раз за час. Для естественного притока в оконном проеме нужно сделать форточку, а под дверью должна быть щель около 2 см или внизу полотна просверливаются отверстия.

Требования к вентиляции в газовой котельной:

• вывод дыма и подача свежего воздуха осуществляется по изолированным каналам, чтобы кислород не контактировал с продуктами горения;

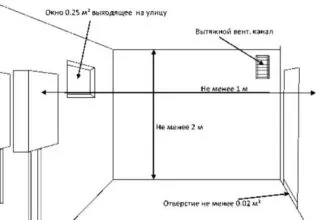

• площадь окна для подачи наружного воздуха не должна быть меньше 1/30 от площади пола котельной;
• настенный котел монтируется рядом с выводом дымового канала и вентшахты;
• если ставится коаксиальная система труб, делается выходное отверстие и техническое — для ремонта и чистки дымохода.

В частном доме вентиляция в бойлерной всегда должна быть с открытыми лючками, чтобы воздухообмен совершался постоянно. Газовщики перед запуском отопления проверяют прокладку канализации, водопровода, отопления и соответствие этих систем норме. Газоотвод обязательно утепляется, высота потолков не должна быть ниже 2,2 м.

Устройство вентиляционной системы

Вентиляционный канал должен располагаться недалеко от газового котла

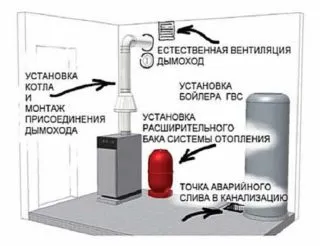

Для отопительного агрегата с закрытой топкой оптимальным является коаксиальный дымоход, который содержит два изолированных канала в одной трубе. Внутренняя труба служит для вывода продуктов сгорания, а по наружной камере поступает кислород.

При устройстве вентиляции соблюдают правила:

• к дымоходной трубе подключаются не больше двух видов газового оборудования;
• вентиляционная шахта плотно изолируется;
• система подачи и отвода выполняется из материалов, которые не горят;
• очистительный канал делается на 25 см ниже основного;
• от горизонтальной трубы дымоудаления до потолка должно быть не меньше 20 см;
• выход вытяжки изолируется от холода жаростойкими материалами.

Для настенного котла с открытой топкой устраиваются отдельные трубы подачи воздуха и отвода дыма, при этом отверстия предусматриваются друг напротив друга. Система оборудуется обратным клапаном для предотвращения опрокидывания тяги.

Установка вентиляции

Отверстия вентшахты закрывают решетками из металла или пластика, декоративные элементы крепятся дюбелями. Лопастной или осевой вентилятор монтируют в отверстии с помощью саморезов. Перед облицовкой плиткой на стенах делают разводку питающих проводов, чтобы не прокладывать их по отделке. Если вентилятор будет работать периодически, для его пуска ставится выключатель, может применяться специальный временной таймер.

Для прохода трубы в стене делается отверстие с небольшим уклоном (стекание конденсата) в наружную сторону стены. Кирпич сверлится дрелью, а бетон разбивается с помощью перфоратора или отбойника. Воздуховод вставляется и теплоизолируется с помощью термостойкого материала (минеральная вата или пена для монтажных работ). С наружной стороны ставится вентиляционная решетка.

Организация оттока и притока воздуха

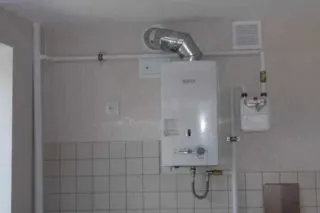

Диаметр вентиляции выбирается исходя из мощности котла

Диаметр трубы определяется по мощности котла. При котле на 30 кВт предусматривается размер не больше 20 см. Слишком высокое или низкое расположение отверстий ведет к замедлению обмена воздуха. Если выход дымовой трубы расположен ниже конька кровли, через отвод будет поступать холодный поток, а продукты горения не будут удаляться.

Дымоход может быть оборудован:

• горизонтально;
• с подъемом и изгибом;
• вертикально в потолок с изгибом;
• вертикально напрямую через крышу.

Желтое пламя горелки и большой объем копоти говорит о недостаточном уровне кислорода, поэтому нужно применить вентилятор для подающей системы.

Где можно устанавливать настенный газовый котел?

На стену можно устанавливать настенный газовый котел в специально предназначенных для этого местах. Это могут быть котельные, технические помещения, отдельные шкафы или ниши, предназначенные для установки газового оборудования. Важно, чтобы установка котла соответствовала требованиям правил технической эксплуатации и производилась квалифицированными специалистами. Также необходимо учитывать доступ к котлу для обслуживания и ремонта.
