Правила установки газового котла в частном доме — требования к помещению, расположению, вентиляции и дымоходу, возможность размещения в различных зонах

Читайте в статье

• Нормативные документы и органы надзора
• Требования к помещению для установки газового котла в частном доме
  • Актуальные нормы для установки котла на кухне
  • Правильная организация пристройки под котельную
• Где можно, а где нельзя размещать газовый отопительный котел
• Требования к месту расположения котла
• Требования к дымоходу
• Порядок получения разрешения на установку и подключение к газовой магистрали

Газовое отопительное оборудование входит в группу устройств, представляющих повышенную опасность, и поэтому его установка тщательно регулируется и надзирается соответствующими стандартами и организациями. Это особенно актуально для соблюдения правил установки газового котла.

Сам монтаж котла можно осуществить самостоятельно, однако произвести прием и ввод в эксплуатацию (подключения к газовой магистрали и пуско-наладку) имеет право лишь местная газовая служба. Перед этим необходимо получить разрешение, составить проект, заключить договор на обслуживание котлоагрегата.

Нормативные документы и органы надзора

Все правила и требования к установке газового котла в частном доме указаны в:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
• МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
• СНиП 42-01-2002 «Газораспределительные системы»;
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».

Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.

Обратите внимание, что первый запуск также должны производить исключительно сертифицированные специалисты газовой службы, которые поставят в паспорт котла соответствующий штамп: без него производители обычно отказывают в гарантийных обязательствах.

Требования к помещению для установки газового котла в частном доме

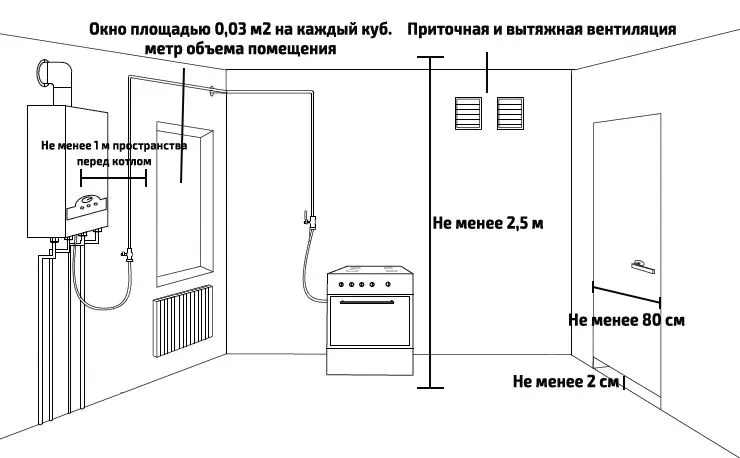

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

• площадь помещения – более 4 квадратных метров;
• высота потолка – не менее 2,5 м;
• объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
• наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
• наличие под дверью зазора не менее 20 мм;
• наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
• наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
• стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
• пол в помещении – горизонтально ровный, из негорючего материала.

Помимо требований к помещению, для установки газового котла одновременно должны быть соблюдены нормативы места расположения (описанные ниже), параметры дымохода. Энергозависимые настенные и напольные модели должны быть надежно заземлены (точечно или подключены к контуру заземления дома).

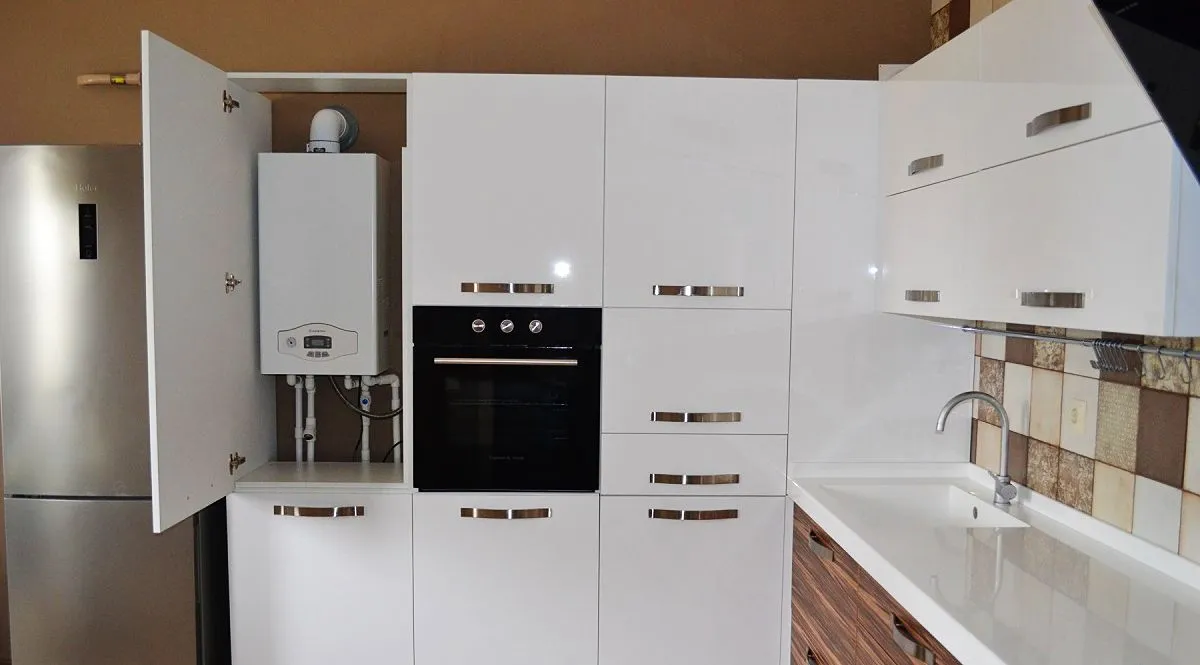

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

• минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
• окно должно быть открываемым или оснащаться форточкой;
• наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

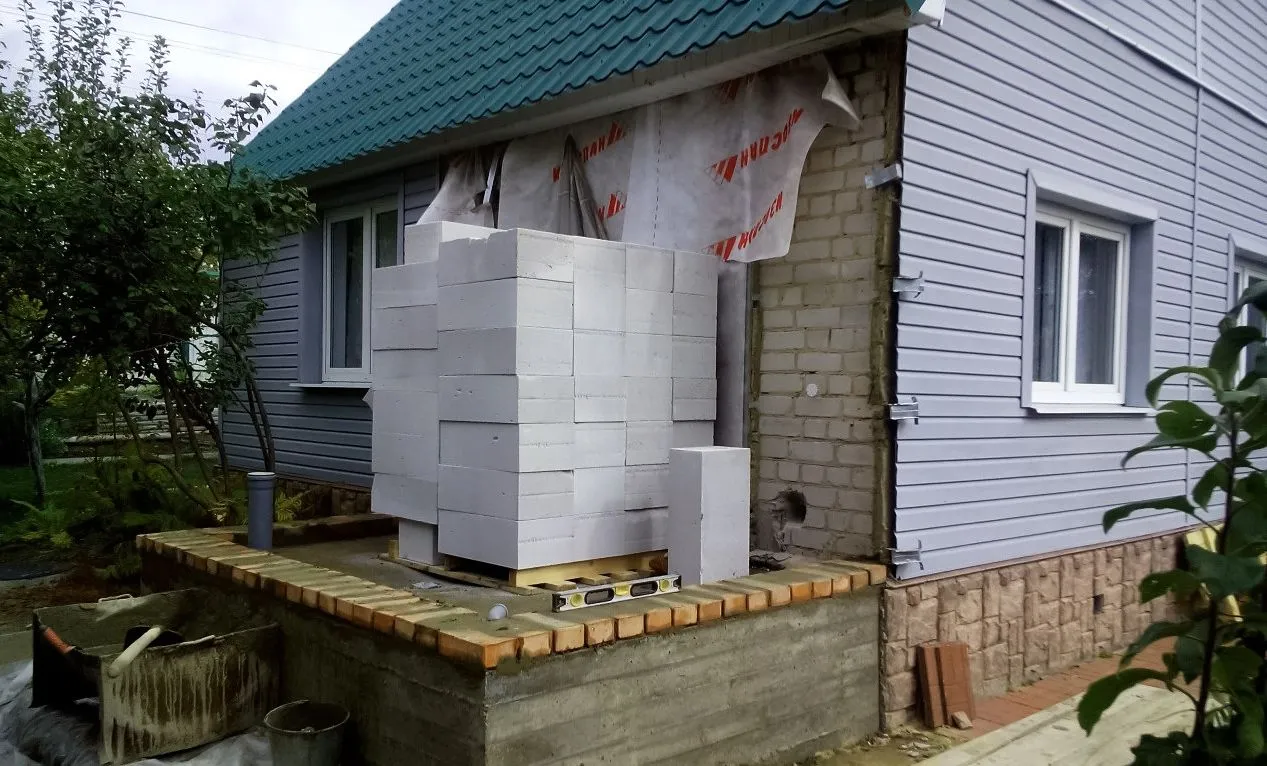

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

• • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
  • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
  • стены пристройки не должны быть связаны со стеной дома;
  • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Где можно, а где нельзя размещать газовый отопительный котел

Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:

• на первом этаже;
• в цокольном этаже;
• в подвале дома;
• на чердаке.

Что касается коридора, прихожей, веранды и других подобных помещений: они в более, чем в 90% случаев не соответствуют требованиям СНиП 42-01 и МДС 41.2-2000, а также указанным в инструкции по монтажу требованиям производителей к расстоянию от котла до ближайших объектов, позволяющему производить техническое обслуживание.

– Возможна ли установка газового котла в ванной комнате?

Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.

– Можно ли установить газовый котел в гараже?

Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.

– Можно ли разместить газовый котел в студии?

Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.

– Допустима ли установка газового котла в жилом помещении?

Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.

– Допустимы ли камин и газовый котел в одном помещении?

Правила, запрещающего установку приборов в одном помещении не существует ни в одном документе.

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

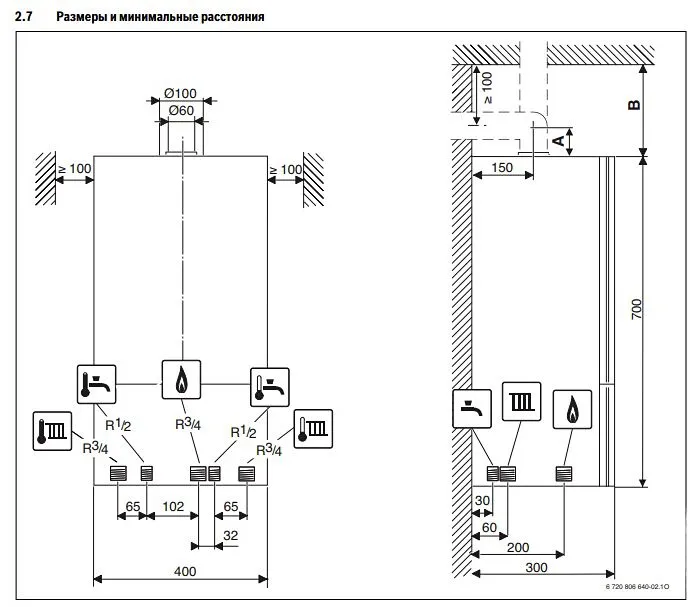

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

• зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
• свободное пространство в 1 метр перед лицевой панелью котла;
• свободное пространство в 80-150 см слева и справа от котла;
• расстояние в не менее, чем 150 см до потолка;
• деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
• стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Как напольные, так и настенные модели крепятся на монтажные комплекты, поставляющиеся в заводской комплектации котла. Специальных требований к креплению нет, как правило, производитель уже рассчитал минимально необходимую конструкцию и ее прочность, поэтому достаточно использовать заводское крепление.

Требования к дымоходу

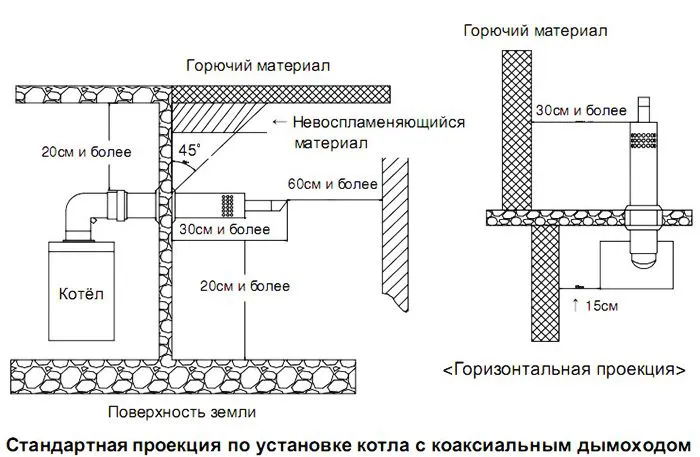

В строительных нормах и правилах также указаны и требования к дымоходу:

• сечение отводящей трубы должно соответствовать или быть больше сечения отводящего патрубка котла;
• материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
• газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
• на все протяжение дымохода допускается не более 3 колен;
• между местом вывода дымохода через стену и потолком должно быть не менее 20 см;
• высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).

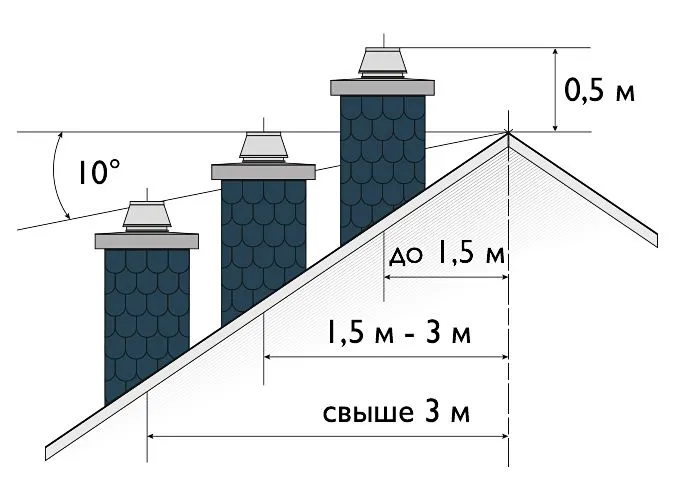

Оптимальная высота дымохода согласно СНиП 41-01-2003.

Порядок получения разрешения на установку и подключение к газовой магистрали

1. Направляемся в местную газораспределительную организацию (Горгаз, Облгаз, Районгаз и т.д.), заполняем и подаем там заявление на установку газового котла. Из документов необходимо иметь с собой паспорт и любые свидетельства собственности на дом. В среднем спустя неделю должны выдать технические условия (ТУ) – это и есть разрешение на установку котла.
2. В местной ЖКХ или органах пожарного надзора узнаем контакты организации, занимающейся проверкой дымоходов и вентиляционных каналов, приглашаем специалистов для осмотра. Если дымоход соответствует всем требованиям, специалисты выдадут заключение о надлежащем состоянии дымохода, в противном случае – перечень необходимых изменений. На практике данный пунк обязательный не во всех регионах и часто газовщики принимают котел без него, подробности всегда можно узнать в газовой службе.
3. После получения ТУ можно заказывать проект в любом из сертифицированных бюро или в том же «Горгазе». Помимо ТУ, для составления нужны точные данные о моделях газового котла и счетчика. Покупать их на данном этапе не обязательно, но определиться с моделью нужно наверняка, поскольку внесение изменений в уже готовый проект невозможно.
4. Со всеми имеющимися на данном этапе документами (ТУ, проектом, заключением о состоянии дымохода) направляемся в «Горгаз», где согласовываем проект и заключаем договор на обслуживание газового котлоагрегата. Теперь можно самостоятельно или с помощью газовой службы приступать к монтажу котла.
5. После завершения монтажа остается пригласить газовую службу для приема выполненных работ, подключения котла к газовой магистрали, проведения пуско-наладочных работ.

Оформление газового котла – довольно длительный бюрократический процесс, длящийся в среднем 2-3 месяца. Начинать оформление рекомендуется в апреле-июле.

Что нужно для подключения двухконтурного газового котла?

Для подключения двухконтурного газового котла необходимо выполнить ряд работ и установить необходимое оборудование:

1. Подготовить место для установки котла. Необходимо выбрать место, где котел будет находиться, установить крепления и сделать прочное основание.

2. Подключить газопровод к котлу. Газопровод должен соответствовать стандартам безопасности и иметь нужный диаметр.

3. Установить дымоход. Дымоход должен соответствовать требованиям безопасности и правилам установки котлов.

4. Установить расширительный бак. Расширительный бак необходим для компенсации давления в системе отопления.

5. Установить насосы и клапаны. Насосы и клапаны используются для контроля и регулирования потока воды в системе.

6. Подключить систему отопления. Система отопления должна быть подключена к котлу и распределительной сети.

7. Подключить систему горячего водоснабжения. Для этого необходимо установить теплообменник, который будет обеспечивать подачу горячей воды.

8. Проверить работоспособность и безопасность системы. После установки котла необходимо проверить его работоспособность и безопасность, а также правильность установки и подключения всех компонентов.

При подключении двухконтурного газового котла важно соблюдать все требования и правила, установленные производителем и нормами безопасности, чтобы обеспечить безопасную и эффективную работу системы. Если вы не уверены в своих знаниях и навыках, лучше обратиться к профессионалам для установки котла.
