Работоспособность установленного в систему водоснабжения оборудования напрямую зависит от правильности его монтажа. Очень важно выбрать соответствующую схему водоснабжения для квартиры, чтобы обеспечить непрерывную подачу воды из центрального водопровода ко всем точкам отбора. Коллекторная система водоснабжения может быть одним из вариантов, который обеспечит эффективное функционирование системы.

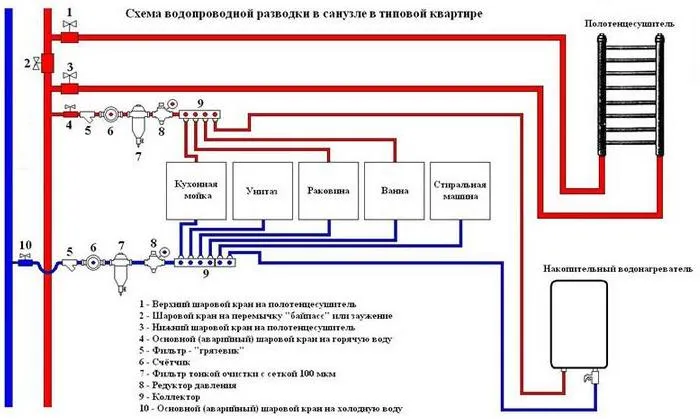

Фото: Типовая схема разводки санузла квартиры

Важно правильно выбрать схему водоснабжения квартиры, что обеспечит из центрального водопровода во все точки разбора своевременную подачу воды. При этом нужно обеспечить достаточное давление воды для корректной работы всего сантехнического оборудования и бытовой техники.

В настоящий момент используются две основные схемы разводки системы водоснабжения. Одна из них носит название последовательной или тройниковой, вторая – коллекторной.

В данной статье мы рассмотрим устройство и принцип действия этих инженерных конструкций.

Коллекторная схема — особенности и устройство

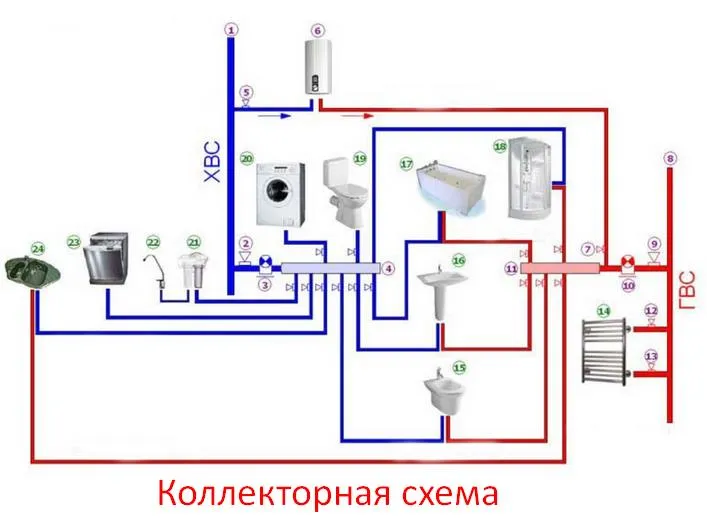

Фото: Коллекторная схема разводки труб водоснабжения в квартире

Коллекторная схема разводки

В последнее время наблюдается в различных квартирах увеличение использования приборов сантехники.

Необходимо обеспечить их нормальное функционирование, поэтому всё чаще выбирают коллекторную схему разводки систем водоснабжения. При этом установку водоснабжения в квартире по этой схеме считают самой сложной и дорогостоящей.

Однако такая схема изначально исключает перепад давления в отдельных точках потребления воды. В результате этого не возникает проблем с использованием приборов сантехники по назначению в одно и то же время.

Почему так происходит? К каждой точке потребления воды прокладывается индивидуальная труба, её при желании можно перекрыть и провести обслуживание или ремонт конкретного подключенного прибора.

Коллекторная схема водоснабжения состоит из следующих составляющих:

1. Стояк холодной воды (СХВ);
2. Кран, служащий для перекрытия СХВ;
3. Редукторы давления и фильтры СХВ.
4. Распределитель-коллектор СХВ.
5. Запорный вентиль, служащий для прекращения подачи холодной воды к водонагревателю.
6. Водонагревательный компонент.
7. Запорный вентиль, служащий для прекращения подачи горячей воды к водонагревателю;
8. Стояк горячей воды (СГВ).
9. Главный вентиль СГВ.
10. Редукторы давления и фильтры СГВ.
11. Распределитель-коллектор СГВ.
12. Запорные краны, перекрывающие подачу горячей воды к осушителю полотенец в ванной комнате;
13. Всевозможные сантехнические приборы.

Из вышесказанного легко можно сделать представление об основном принципе устройства коллекторной разводки системы водоснабжения.

В ней каждый отдельный потребитель воды подключен напрямую к коллекторам стояков холодной воды и вентилям через отдельную трубу.

При этом такие трубы не имеют разветвлений и каких-либо других соединений на всём своём участке, а это сводит к нулю вероятность возникновения протечек.

Данная система имеет два доступных для ремонта и обслуживания соединений: труба — коллектор и труба -потребитель воды.

Преимущества коллекторной системы

Среди плюсов можно выделить следующие:

  • Скрытый монтаж труб в целом улучшает внешний вид в квартире;
  • Малое количество соединений обеспечивает надёжность;
  • Учёт особенностей отдельного сантехнического прибора при устройстве его защиты – монтаже фильтров и редукторов, которые обеспечивают своевременную бесперебойную подачу нужного объёма воды и уровень необходимого для нормальной работы давления в стояках;
  • Полное отключение или регулирования отдельного прибора при помощи применения крана, установленного на выходе из коллектора к подводящей трубе;
  • Простота в ремонте и обслуживании.

Кроме этого — иногда имеет смысл установить очистители и фильтры. Предлагаем вам ознакомиться со схемой установки:

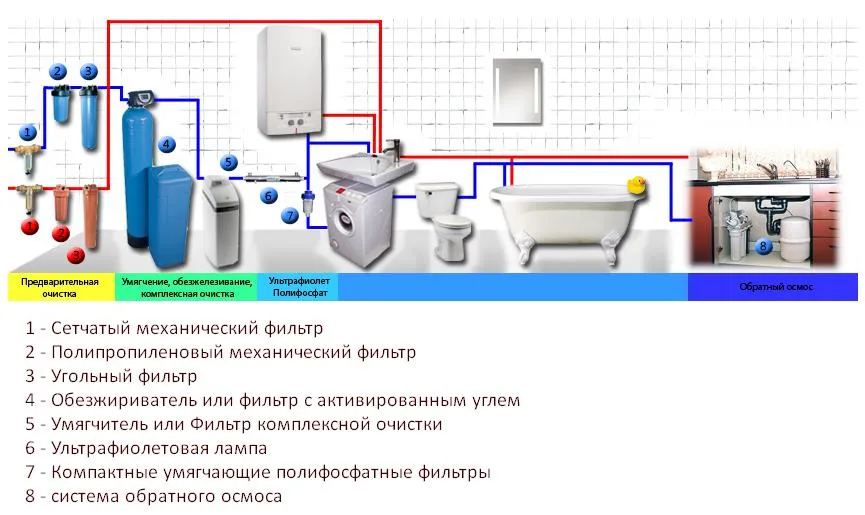

Фото: Система комплексной очистки воды в квартире

Комплексная очистка воды для дома

Последовательная (тройниковая) схема — особенности и устройство

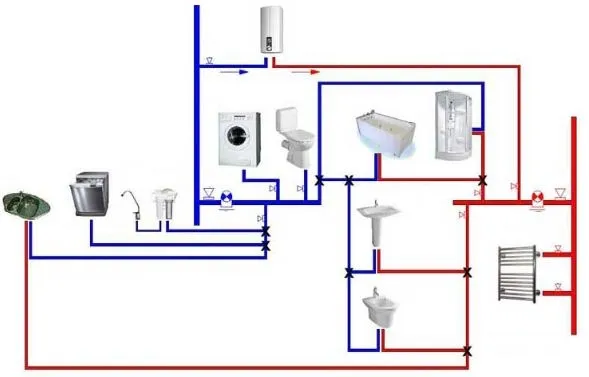

Фото: Последовательная схема разводки труб водоснабжения в квартире

Последовательная схема разводки

Выполненная по тройниковой схеме, система водоснабжения в квартире – самый простой, дешёвый и неприхотливый вариант проведения инженерных коммуникаций.

В домах старого жилищного фонда чаще всего встретить именно ее.

Однако нынешние строители часто не забывают о ней и в сегодняшние дни.

Установка магистральных трубопроводов в соответствии с тройниковой схемой разводки, по которой осуществляется как горячее, так и холодное снабжение водой квартиры, ведётся параллельным способом.

При этом при помощи тройников к трубам подключается всякий сантехнический прибор. Именно поэтому данную схему называют тройниковой.

Предоставленная схема предполагает наличие для нескольких потребителей воды общей части магистралей, от которой идут множественные разветвления, подключенные с использованием тройников.

Основная труба играет роль удлинённого коллектора. Она, по сравнению с другими, которые отходят от неё и идут, непосредственно, к каждому сантехническому прибору, должна иметь больший диаметр.

Кстати: Последовательная – идеальный вариант для разводки воды в обычной квартире, имеющей один санузел и небольшое число установленных приборов сантехники.

Преимущества и недостатки последовательной схемы

К достоинствам последовательной относятся:

  • Экономия труб;
  • Небольшие материальные затраты, связанные с прокладкой;
  • Легкость монтажа и простота проекта.

Однако она имеет и множество недостатков:

  • Сложность поиска мест протечек, ведь разветвлений много, к тому же по всей системе они разбросаны в беспорядке;
  • В случае большого числа подключения сантехнических приборов возможно снижение давления в точках потребления и падение общего давления;
  • Невозможность выборочно отключить подачу воды к отдельному прибору, для этого нужно перекрыть весь стояк на входе;
  • Невозможно обеспечить удобный и быстрый подход ко всем трубам и соединениям, ведь они в основном скрыты в стене или под полом;
  • В случае порыва для устранения аварии придётся нарушить отделку помещения, а значит наблюдаются и дополнительные затраты на последующий ремонт.

Помните: Если разводка труб в квартире осуществляется профессионалами, обращающими внимание на качество используемых материалов, которые соблюдают порядок и технологии осуществления сантехнических работ, то вероятность возникновения аварий и протечек минимальна.

В последовательной разводке, которая профессионально установлена, исключена и вероятность возникновения перепадов давления.

Также предлагаем вам ознакомиться с видео, в котором автор рассказывает во всех подробностях о разводке воды в квартире и дает полезные советы.

При разработке проекта водоснабжения квартиры нужно в первую очередь определить, по какой схеме будут разводиться трубы.

Решение должно приниматься с учётом на данном объекте наиболее оптимальных условий эксплуатации сантехнического оборудования. Устройство инженерных коммуникаций должны рассчитывать и проектировать специалисты.

Здесь важно правильно осуществить установку, которая должна быть произведена согласно разработанной технической документации и соответствующих строительных технологий.

Соблюдение всех требований, норм и правил при прокладке инженерных систем обеспечит надёжную работу, как отдельных сантехнических приборов, так и всей системы водоснабжения в целом.

Какие существуют системы водоснабжения?


Существует несколько основных систем водоснабжения, которые используются для подачи воды в домы, здания и города:

  1. Система городского водоснабжения: это система, в которой вода поступает в здания из централизованного источника водоснабжения, такого как водозаборная станция. Городское водоснабжение используется в больших городах и обеспечивает воду для тысяч людей.

  2. Система скважинного водоснабжения: это система, в которой вода поступает в здания из подземного источника воды, полученного из скважины. Скважинное водоснабжение часто используется в загородных домах, где нет доступа к городскому водоснабжению.

  3. Система колодезного водоснабжения: это система, в которой вода поступает в здания из наземного источника воды, такого как колодец. Колодезное водоснабжение используется в дачных домиках и других отдаленных местах, где нет доступа к городскому водоснабжению или скважинному водоснабжению.

  4. Система дождевого водосбора: это система, которая использует дождевую воду, собираемую с крыш и других поверхностей, для водоснабжения зданий. Дождевое водосборное оборудование часто используется в крупных зданиях и на территориях с ограниченным доступом к воде.

  5. Система дистилляции: это система, которая использует процесс дистилляции для очистки и обеззараживания воды. Дистилляционная система может быть установлена в доме или использоваться на производственной базе.

В зависимости от местности и доступных ресурсов, выбирается наиболее подходящая система водоснабжения. Кроме того, многие системы могут быть скомбинированы для обеспечения наиболее эффективного и устойчивого водоснабжения.
