Установка металлопластиковых труб не представляет трудности даже для тех, кто не является профессионалом в сфере сантехники. Необязательно быть опытным сантехником, чтобы самостоятельно прокладывать трубы для водоснабжения: достаточно внимательно ознакомиться с правилами монтажа.

Содержание

1. Выбор варианта монтажа металлопластиковой системы
2. Скрытая
3. Открытая
4. Комбинированная
5. Проектировка и разметка для подсчёта материала
6. Выбор трубы для монтажа
7. Система водопровода
8. Система отопления
9. Выбор фитинга для стыковки труб
10. Подготовка инструментов и расходных материалов
11. Прокладка труб из металлопластика
12. Опрессовка системы водопровода

Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:

•  скрытой (система «спрятана» в стене);
•  открытой (она проходит по ее поверхности);
•  комбинированной (сочетающей оба варианта).

Нужный способ выбирается с учетом:

•  предназначения помещения;
•  необходимости иметь доступ к конструкции.

Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.

Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.

Скрытая

Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).

Скрытую прокладку нецелесообразно использовать:

•  для несущих стен (их запрещено штробить);
•  в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).

Главный плюс — вид трубопровода не портит дизайн помещения.

Открытая

Открытую проводку не стоит делать, если:

•  есть возможность механического повреждения поверхности конструкции;
•  к ним имеется доступ ультрафиолетовых лучей (им это вредно).

Плюсы способа:

•  места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
•  не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).

Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.

Комбинированная

Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.

Проектировка и разметка для подсчёта материала

Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:

1.  Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
2.  «Точка старта» — место подключения к уже установленному крану или радиатору.
3.  Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
4.  При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
5.  Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
6.  Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
7.  По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.

Выбор трубы для монтажа

Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.

Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.

Система водопровода

Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.

Система отопления

Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!

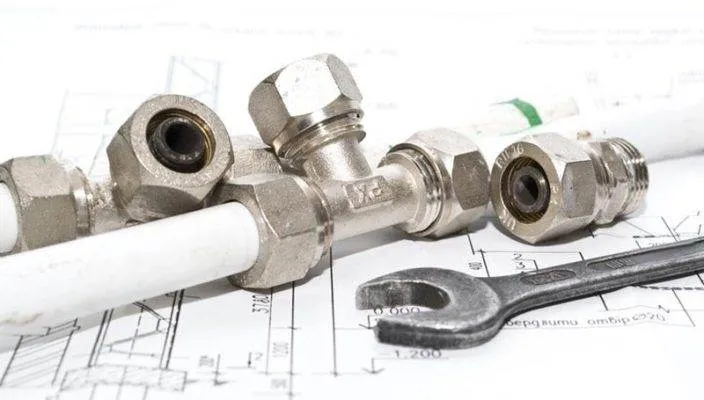

Выбор фитинга для стыковки труб

Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах.

Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.

Подготовка инструментов и расходных материалов

Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):

•  труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
•  калибратор (нужен для центрирования области среза и снятия фаски);
•  раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
•  пресс-клещи (ими вручную обжимают пресс-фитинги);
•  трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).

Необходимые материалы:

•  собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
•  разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
•  элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.

Как грамотно монтировать металлопластиковую трубу:

•  отрезать фрагмент необходимой длины;
•  посредством калибратора откорректировать форму среза;
•  снять фаску с обеих поверхностей — снаружи и внутри — одновременно;
•  раскрутить фитинг (снять гайки с торцов, кольца-уплотнители со штуцеров);
•  если фитинг компрессионный — надеть на подготовленный фрагмент гайку с кольцом-уплотнителем, соединить трубу и штуцер, зафиксировать соединение гайкой — закрутить сначала руками, затем воспользоваться гаечным ключом;

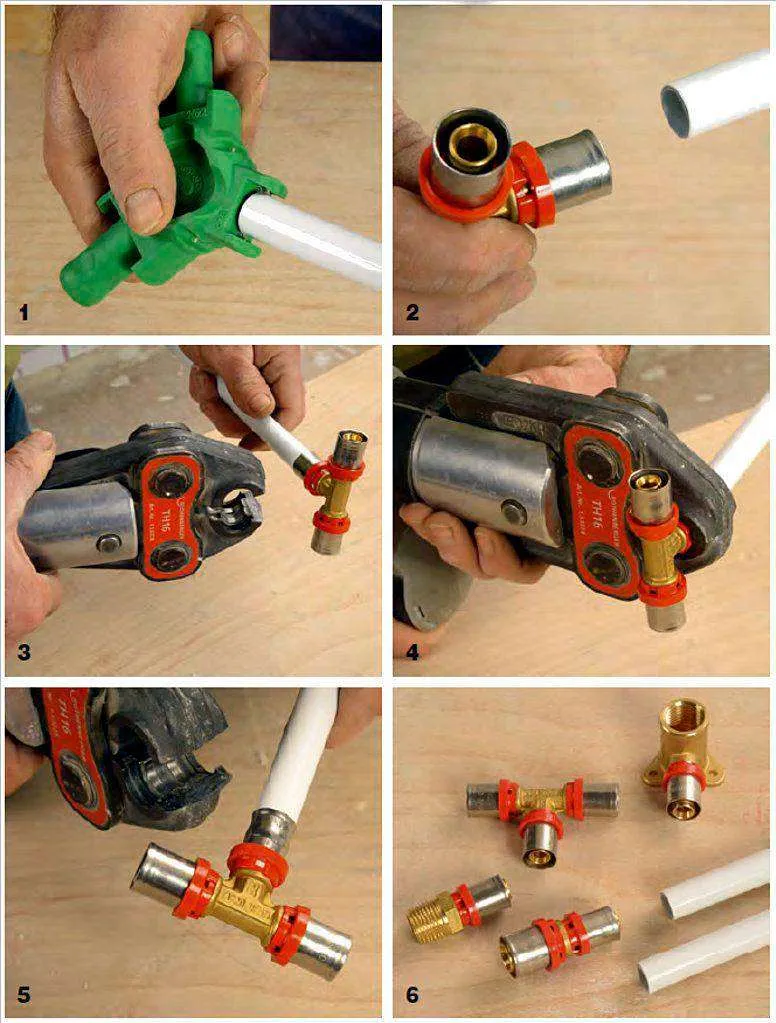

•  если используется пресс-фитинг — сначала разобрать его и убедиться: не бракованный (помните, что его «обратно не раскрутишь»), затем насадить на штуцер подготовленный фрагмент, оценить глубину посадки — для этого на гильзе есть отверстие. Затем воспользоваться пресс-клещами — осуществить прессовку соединительной гильзы два раза, формируя два кольцевых сжатия.

Чтобы сформировать нужный изгиб, можно воспользоваться трубогибом или согнуть ее своими руками, нагрев ее строительным феном: в несколько приемов, не делая резких движений и помня о допустимом радиусе изгиба (указан в ТХ). Большие пальцы обеих рук располагаются при этом действии вдоль изделия. Внутренний и внешний слои изделия не должны деформироваться!

Для упрощения рабочего процесса сначала можно собрать отдельные части системы. Затем части конструкции установить в соответствующие места и соединить. Фиксация каждой трубы к стене осуществляется с применением подвесных и опорных элементов от производителя. Установка металлических частей производится с прокладками из специальных мягких материалов. После последовательного объединения всех частей присоединить их к «горячему» и «холодному» стоякам.

Опрессовка системы водопровода

Когда монтаж водопровода из металлопластиковых труб завершен, необходимо проверить его на наличие утечек с помощью процесса опрессовки:

1.  Нужно перекрыть заполненный водой тестируемый участок для его герметизации (с помощью кранов/вентилей).
2.  Подключить к патрубку подключения одного из кранов насос (для домашней системы водоснабжения подойдет ручной, маломощный).
3.  С помощью насоса-опрессовщика закачать внутрь выделенного участка воду под давлением большим, чем расчетное рабочее, затем отключить насос, зафиксировать показания манометра.
4.  Систему выдерживать под давлением некоторое время — не меньше получаса.
5.  Затем сравнивают текущие показания манометра с первоначальным значением. Если две величины различны — что-то пошло не так, имеется протечка.

Если у вас открытая прокладка, проблемный участок удастся обнаружить визуально. После устранения неисправности придется повторно провести опрессовку.
