Монтаж и схема разводки электропроводки на кухне — установка открытой проводки своими руками

С чего начать?

Наилучшим сценарием считается ситуация, когда электрические проводки разводятся во время строительства нового здания. Чистые стены без наложенной штукатурки, тщательно продуманный план инженерных коммуникаций и избавление от необходимости демонтажа значительно упрощают последующие этапы работ. Если вас интересует вопрос «открытой проводки на кухне», то следует учитывать, что идеальное размещение проводов в начальной стадии строительства может способствовать оптимальной организации электрических систем, включая кухню.

Важно понимать, что никакие дополнительные линии, установка новых розеток, автоматических выключателей, монтажных коробок, распределительных щитов с более «высокими» характеристиками не могут гарантировать безопасность и надежность выполненной электрической сети.

Изначально необходимо понимать существующий тип проводки. Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе.

Намного проще и лучше ситуация обстоит с трехфазным подключением, где для кухни, например, можно выделить отдельную «фазу». В глобальном плане это позволит выполнить проект с «запасом» как по мощности, так и по количеству потребителей.

Далее необходимо переходить к расчетам. В идеале следует предусмотреть все возможные электрические приборы, которые будут использоваться в квартире, в том числе и кухне.

Определившись с потребителями, можно переходить к подсчету общей потребляемой мощности. Сделать это достаточно просто, суммировав соответствующие параметры по каждому прибору, для чего достаточно взять стандартные значения из таблиц.

Относительно кухни, электрическая проводка в среднем может нести нагрузку от 5 до 12 кВт. Необходимо принять к сведению и учитывать в расчетах один важный момент, что одновременно устройства не будут работать. Поэтому нет смысла принимать за основу максимальную возможную нагрузку и «строить» избыточную проводку.

Виды проводок

Электрическая проводка — это сеть изолированных проводов в помещении, призванных доставлять электричество от счетчика до точки подачи его устройствам.

По материалу проводка бывает:

1. Алюминиевая. Дешевый, но недолговечный материал. Обладает низкой электрической проводимостью.
2. Медная. Срок эксплуатации до 40 лет. Обладает хорошей электрической проводимостью, но отличается высокой ценой.

Важным моментом является выбор способа монтажа разводки электросети.

Открытая

Представляет собой прокладку провода поверх строительных конструкций. Существуют специальные приспособления (кабель-канал, электротехнический плинтус), призванные фиксировать и сохранять целостность сети.

Преимущества:

• легкость монтажа;
• доступность в плане диагностики и ремонта;
• не требует больших финансовых затрат.

Однако в кухонной зоне приходится сталкиваться с повышенной влажностью, огнем или горячими поверхностями.

Недостатки:

• не защищена от влаги;
• чувствительна к механическим повреждениям;
• пожаро- и электроопасна.

Скрытая

Укладывается под поверхностью строительных конструкций, включая подвесной потолок и теплые полы.

Преимущества:

• отвечает нормам пожарной безопасности;
• защищена от влаги;
• скрыта от механического воздействия;
• электробезопасна;
• не нарушает дизайн интерьера.

Однако это достаточно трудоемкий и недешевый способ.

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

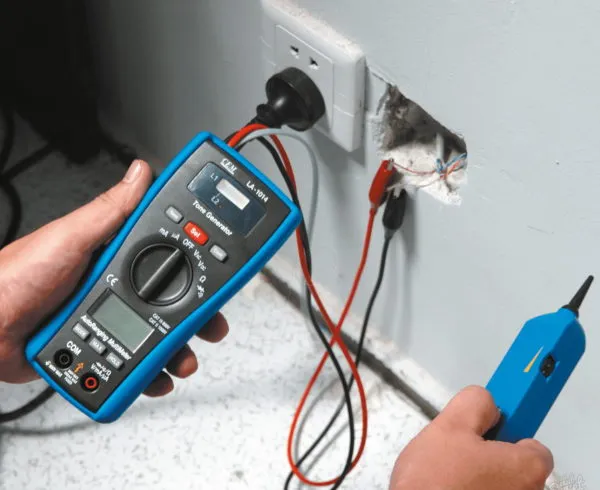

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Допустим, путем сложения вы получили значение суммарной нагрузки 20 кВт. Для однофазной системы электроснабжения с напряжением 220 В это немало. Но после умножения на коэффициент спроса 0,7 (70%) вы получаете 14 кВт. Эта цифра является решающей при определении сечения кабелей проводки, которые вы будете приобретать.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

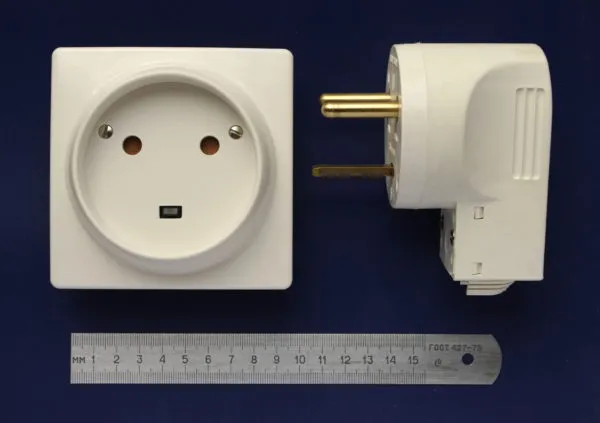

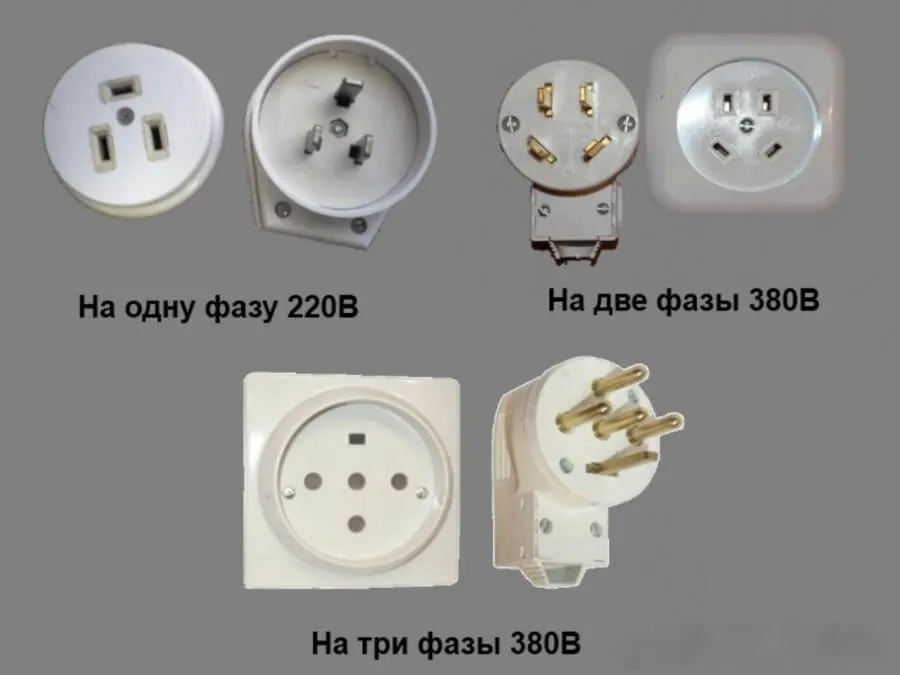

Силовая розетка для плиты 32А.

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Выбор выключателей света не сопровождается значимыми нюансами. Для исключения быстрого загрязнения рабочей поверхности клавиш выключателя рекомендуется отдать предпочтение изделиям без дизайнерских узоров и рельефов. При этом гладкая поверхность легко и быстро очищается от грязи.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

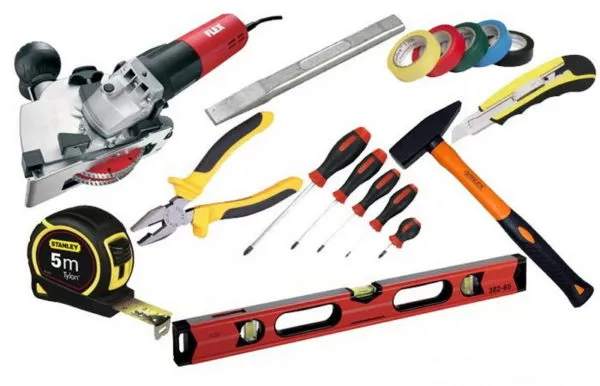

Инструменты для прокладки электропроводки

Обратите внимание! Рукоятки приборов и инструментов должны иметь изоляционное покрытие для обеспечения безопасности от поражения электрическим током.

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

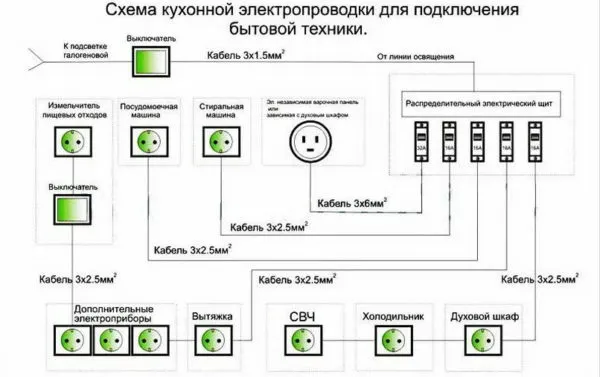

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

1. Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
2. Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
3. Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
4. Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Устройство защитного отключения (УЗО) это электромеханическое устройство, предназначенное для защиты человека от поражений электрическим током связанных с утечкой электрического тока на корпуса электроприборов. УЗО, совмещенное с автоматом защиты называется дифференциальный автомат защиты.

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

Автомат защиты это электротехническое устройство, защищающее электрическую цепь от коротких замыканий (разрыватель) и служащее общим выключателем этой цепи.

• Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
• Для варочной панели также нужна отдельная питающая линия.
• Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток  среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

Итак. Мы имеем шесть электрических групп для электропроводки кухни. Посчитаем номиналы автоматов защиты  и сечение электрических кабелей нужных для каждой групповой цепи.

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

• Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
• Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
• Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
• Для стиральной машины, посудомоечной машины, измельчителя отходов  нужно взять кабель 3 × 2,5мм².
• Таким же кабелем (3 × 2,5 мм²)  нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы  розеток  среднего уровня, для  холодильника, микроволновой печи, освещения и измельчителя отходов  с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

• Холодильник 200Ватт,
• Измельчитель 400Ватт,
• Микровалновка 2000Вт,
• 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
• Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

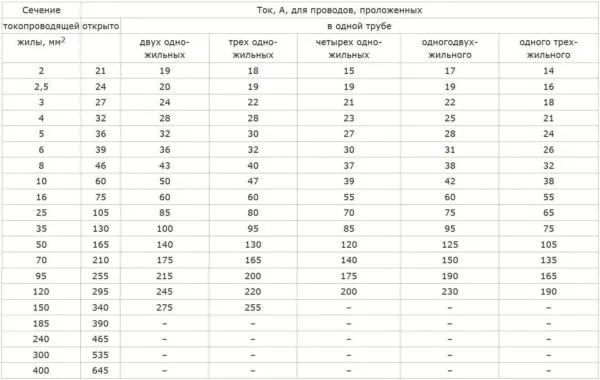

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно рекомендуют скрытый способ проведения электрики на кухне как более безопасный для этого помещения.

Монтаж скрытой проводки в жилом помещении предполагает штробление стен с целью создания каналов для электросети с их последующей шпаклевкой и штукатуркой. В новостройке провода крепятся к стене специальным крепежом. В углубления устанавливают коробки и подрозетники. Для источников света кабель ведется через пустоты в потолочной плите. После полного монтажа сети производится штукатурка и косметический ремонт. Так что проводка оказывается полностью скрыта.

Открытая проводка крепится к стенам с помощью фарфоровых роликов, расположенных на расстоянии 50 см друг от друга. К проводам предъявляют те же требования, что и при скрытом способе. Они располагаются параллельно или под прямым углом к стенам помещения на расстоянии 10-20 см от карниза. Рядом с дверью или окном сеть проводят в 10 см от проема. Розетки и выключатель используются накладные. Их устанавливают на специальный внешний подрозетник.

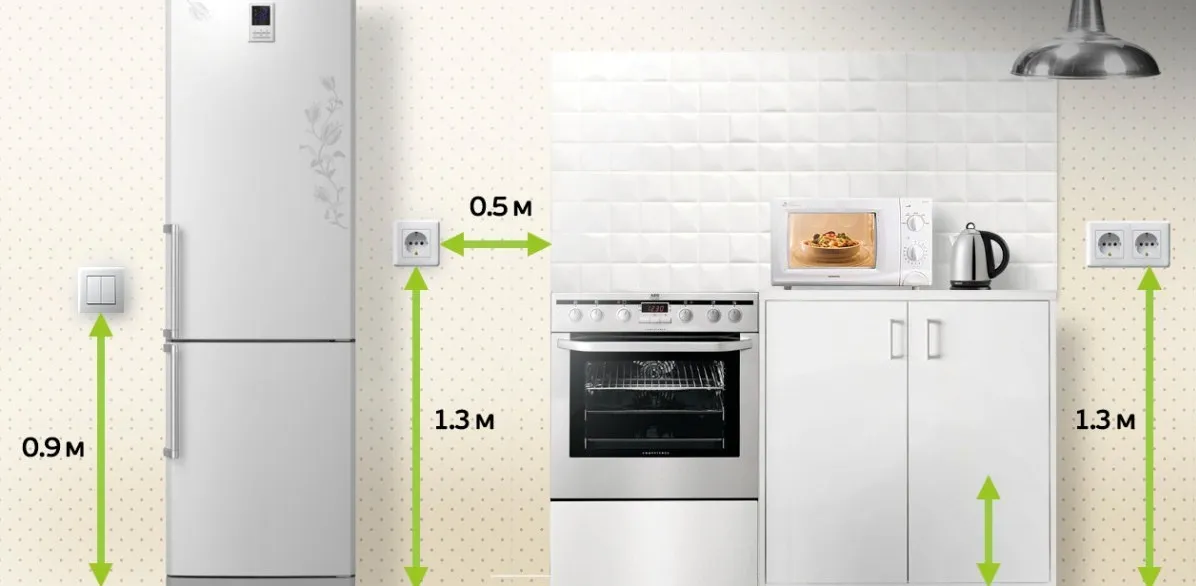

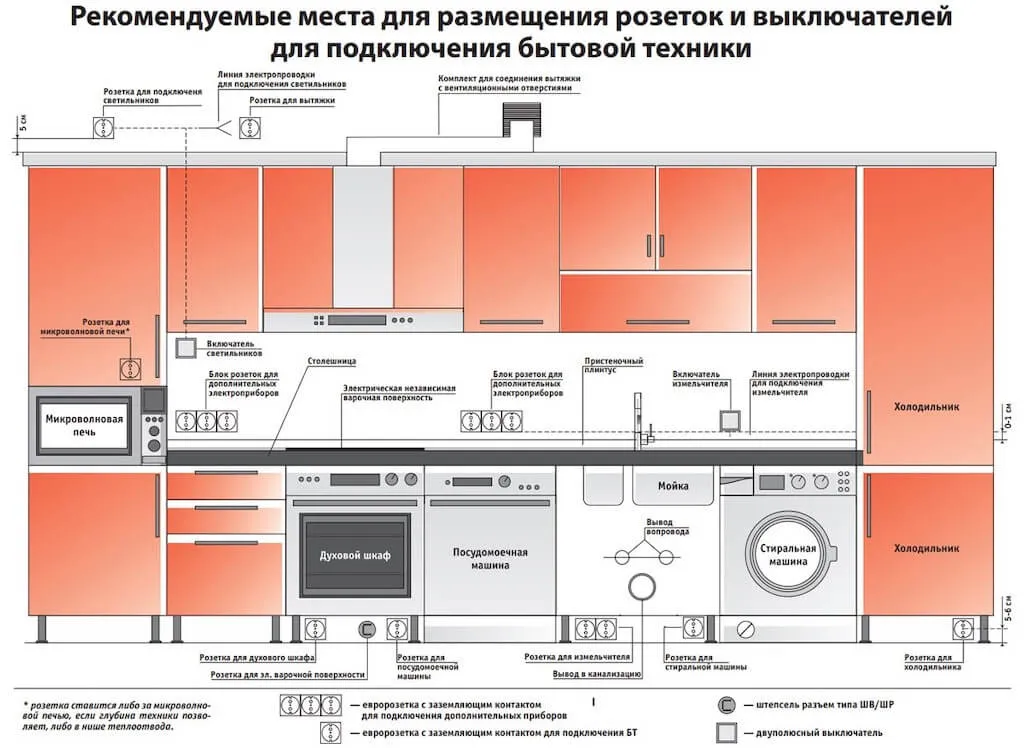

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность эксплуатации. Для кухни подойдут розетки с керамическими вставками, рассчитанные на 16 А.

При выборе места их расположения учитываются следующие моменты:

1. Для подключения устройств небольшой мощности точки электропитания размещают на расстоянии 10 см от столешницы.
2. Для крупной техники их устанавливают в 30-60 см от пола. Не более, чем в метре от электроприбора.
3. Для вытяжки и телевизора придерживаются высоты 190-200 см от пола.
4. Лучше запланировать одну розетку вне кухонной зоны для непредвиденных подключений (телефона, ноутбука и т. д.).

Выключатели рассчитаны на меньшую нагрузку, но чаще используются. Следует обратить внимание на поверхность корпуса. Шероховатое покрытие быстро собирает пыль. Лучше остановить выбор на гладком корпусе, который легче чистить. Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола.

Основные правила по выбору и расположению розеток и выключателей

Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:

1. Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
2. Нежелательно оставлять провисающие длинные провода;
3. Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
4. Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;

1. Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
2. К одной и той же точке питания нельзя подключать несколько мощных приборов;
3. Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.

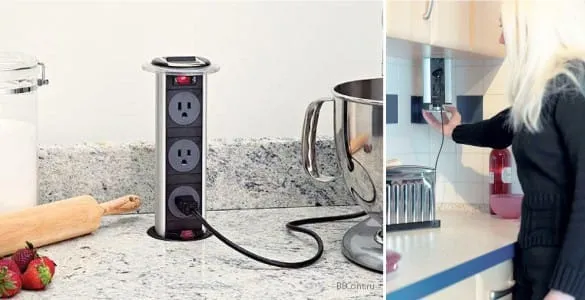

Как правильно выбрать розетки? И при установке розеток в столешницу, и при монтаже их на стену следует отдавать предпочтение изделиям, рассчитанным на ток более 16 ампер. Самыми долговечными считаются изделия, снабженные керамическими пластинами и никелированными ламелями. Что касается выключателей, то они должны быть гладкими, это существенно облегчит уборку.

Расположение розеток на кухне осуществляется на высоте 30-40 см от пола, а выключатели устанавливаются на метровой высоте и в 15 см от дверного косяка. Иногда общий кухонный выключатель выносится и в коридор. Отдельные выключатели устанавливаются для дополнительного освещения в рабочей зоне. Может использоваться специальная угловая розетка.

Электрощиток и распределительная коробка

Эти устройства необходимы на современной загруженной электротехникой кухне для обеспечения безопасности и удобства эксплуатации электросети. Электрощиток позволяет управлять подключением/отключением электропитания розеток и выключателей на кухне. Коробка позволяет разделить сеть на ветки проводов для подключения бытовой техники, общего и местного освещения.

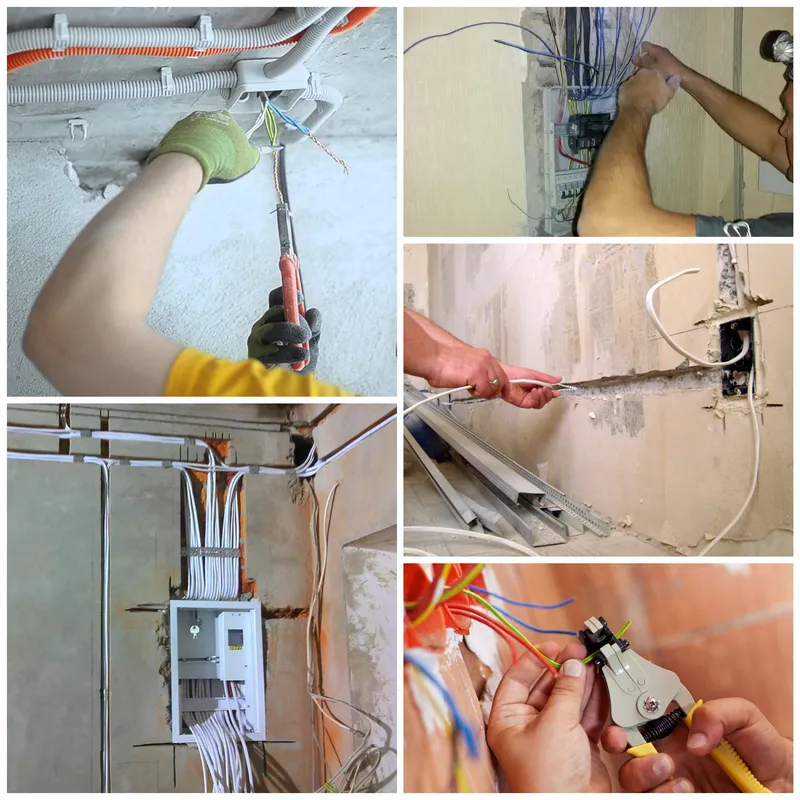

Прокладка кабеля

Если мы проживаем в квартире, то в большинстве случаев электрощит расположен на лестничной клетке. В этом случае в квартиру будет вводится от двух и более кабелей. Для проводки на кухню прокладываем три линии:

• Кабель для электроплиты 3х4 мм²,
• Кабель для розеток 3х2,5 мм²,
• Кабель для освещения и вытяжки 2х1,5 мм².

Открытый метод

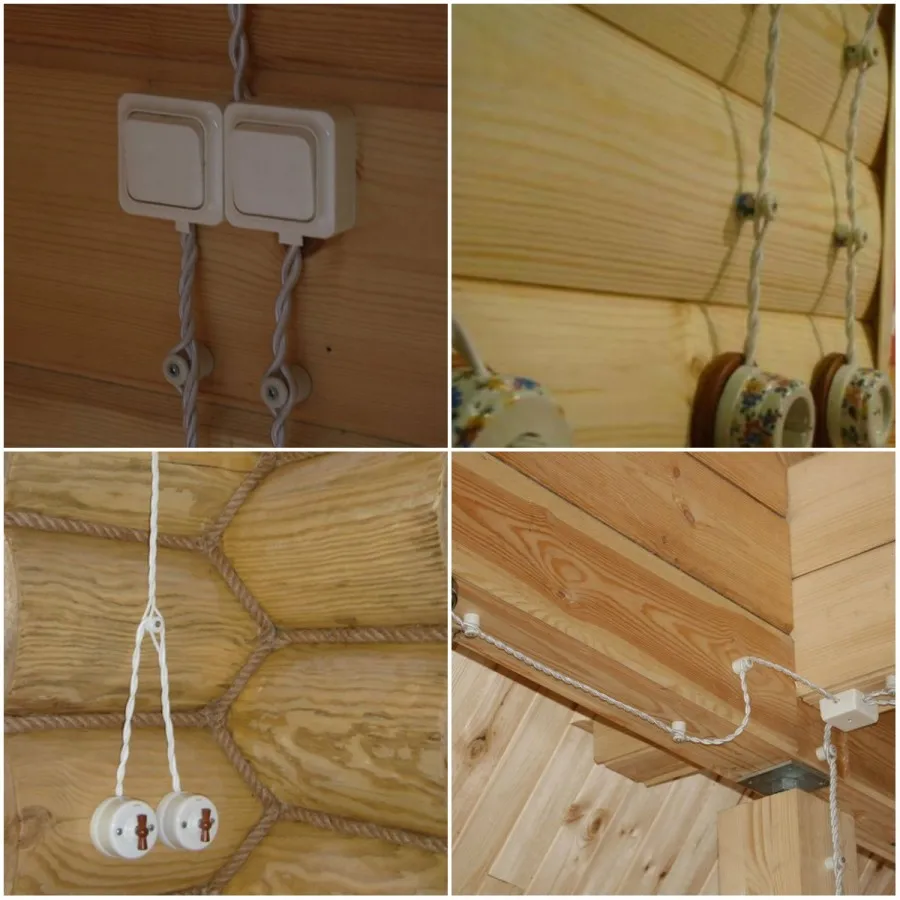

Наружная электропроводка. Применяется в деревянных домах, где есть опасность возгорания и хозяевам необходимо постоянно контролировать проводку.

Скрытый метод

Скрытая электропроводка.  В этом случае проводка идет внутри строительных конструкций. Такой способ не портит эстетичный вид кухни и позволяет надежно спрятать все провода. Пред началом работ следует обесточить квартиру, ведь можно при штроблении стен нечаянно найти в стене не отключенный провод. При выборе любого варианта размещения проводки следует придерживаться строгих правил:

1. Проводка должна быть помещена в не горящую изоляцию или, при открытом способе прокладки, в короб или трубу из не дымящегося материала.
2. Сквозь ограждающие конструкции кабеля должны проходить в трубах с применением раствора. При этом их должно быть легко достать.
3. Выключатели должны находиться в 90 см от пола.
4. Каждый кабель располагается не ниже 15 см от потолка.
5. Проводку не располагают ближе, чем 10 см от угла или откоса.
6. Над выключателями на уровне проводки располагают распаячные коробки.
7. Напрямую из розетки нельзя запитать больше четырех других розеток.
8. Ни в коем случае нельзя штробить несущие конструкции здания.
9. Проводка крепится через каждые 40 см.

При открытом способе устройства проводки все места, где кабель может быть механически поврежден, защищают с помощью трубы.

После выполнения штробления стен и закрепления проводки необходимо записать или даже сфотографировать получившийся результат работы, указав расстояния до заметных элементов конструкций. Благодаря этому разводка электропроводки на кухне не будет забыта и хозяева без проблем отремонтируют электросеть в случае необходимости.

Установка розеток

Монтаж розеток без заземления не вызывает трудностей. Необходимо всего лишь закрепить ноль и фазу на разных винтах розетки. После этого — поместить получившуюся конструкцию внутри стены.
При наличии заземления внутри изоляции кабеля, который теперь надежно спрятан в стене находятся три провода:

• Фаза. Обычно это белый или черный провод.
• Ноль. Синий провод.
• Заземление. Обозначается желтым или зеленым цветом.

К центральной клемме крепят заземление, а к двум боковым ноль и фазу. Чтобы подключить провода либо используют зажим, либо обматывают зачищенные провода вокруг винтов. При монтаже двойных розеток следует внимательно следить за тем, чтобы питающие провода были закреплены на разных пластинах. Иначе может произойти короткое замыкание.

В зависимости от конструкции розетки располагают внутри стены или снаружи. Есть варианты скрытых розеток, их прячут внутри мебели и в этом случае их вид не портит интерьер в кухне и не позволяет детям добраться до опасного электричества.

Дополнительное оборудование и безопасность

На кухне можно сделать систему дополнительного резервного освещения. Провести ее очень просто, достаточно установить 12-вольтовый источник питания со встроенным аккумулятором и подключить к нему диодные лампы. Также есть вариант применения аккумуляторных настольных ламп.

Повысить безопасность и защиту от возгорания на кухне поможет установка датчиков, сигнализирующих об утечке воды или газа. Они достаточно дешевые и не обладают высокой мощностью. Оптимальный набор – сигнализация о взрывоопасной концентрации газа (пропан/бутан) и датчик протечки воды. Суммарная стоимость этих приборов не превысит 2 тысяч рублей.
