Проходной диммер — схема подключения

Существует несколько основных способов установки проходного диммера. Варианты монтажа могут включать в себя светорегуляторы в сочетании с обычными выключателями. Благодаря своей простоте подключения, нет необходимости обращаться за помощью к специалистам. Если актуально, то можно рассмотреть, как подключить диммер с четырьмя контактами.

Стандартное подключение. Вместо выключателя нужно установить устройство. Заземление и ноль должны идти на осветительный прибор, тогда как фаза – через регулирующий аппарат.

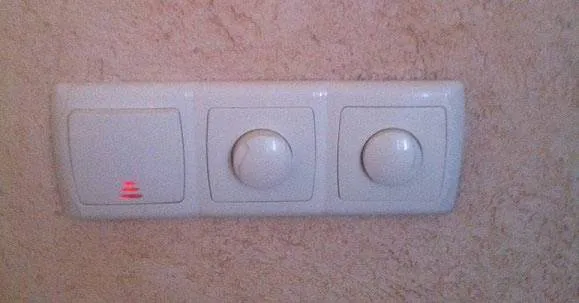

Последовательное соединение. Она применяется когда надо установить два устройства для настройки одного и того же осветительного прибора. Обязательно следует обеспечить, чтобы из распределительной коробки в разные стороны поступало три проводника.

Друг с другом оба устройства должны быть соединены 1 и 2 контактом с использованием перемычки. Третий контакт от первого светорегулятора должен поступать на фазу L, а второе устройство – соединяться с осветительным прибором.

Каждый диммер в данной ситуации будет отвечать только лишь за свой участок полупериода. Если один из них будет установлен на максимум, другой не сможет никак влиять на яркость света.

Назначение и функции

Диммеры (на английском dimmer) в быту используются для регулировки яркости ламп, температуры нагревательных приборов (паяльников, утюгов, электроплит и т.п.). Эти устройства называют еще регуляторами яркости света или светорегуляторами, хоть это только одна из возможных областей применения. Наиболее эффективно работают с лампами накаливания, позволяя продлить срок их службы, так как при наличии в цепи питания диммера, на лампу при включении подается минимальный ток. А как известно, именно стартовые броски являются причиной выхода их из строя.

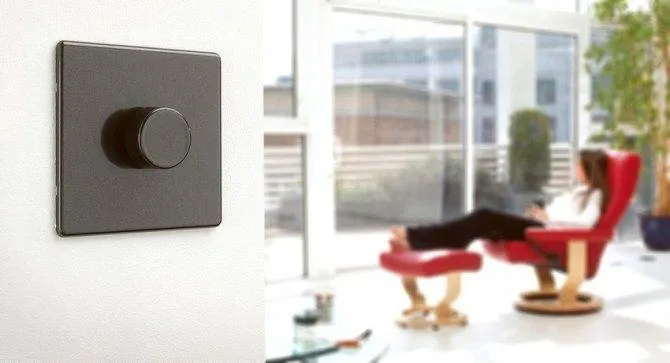

Как выглядит диммер

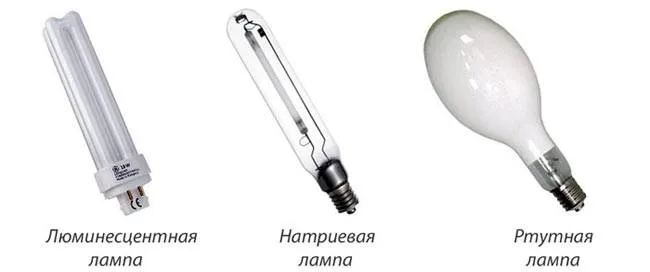

Нельзя использовать диммеры с трансформаторными или импульсными источниками питания (телевизоры, радиоприемники и т.п.). Это обусловлено особенностями работы устройства — на выходе сигнал выглядит не как синусоида, а только ее часть (верхушки срезаются ключами). При подаче такого питания, аппаратура выходит из строя.

Самые первые светорегуляторы были электромеханическими и могли только регулировать яркость свечения ламп накаливания. Современные могут предоставлять еще целый ряд дополнительных функций:

  • отключение света по таймеру;
  • включение и отключение освещения в определенное время (эффект присутствия, используется при длительных отъездах);
  • акустическое управление (по хлопку или голосом);
  • возможность дистанционного управления;
  • различные режимы работы ламп — мигание, изменение температуры света и т.п;
  • возможность встраивания в систему «умный дом».

Самые простые диммеры по-прежнему только регулируют яркость освещения, но и эта функция оказывается очень полезной.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели. Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Производители светорегуляторов: где купить диммеры для светодиодных ламп 220В

Руководствуясь мнениями специалистов, купить диммеры для светодиодных ламп лучше у зарекомендовавших себя производителей электроустановочных приборов. Ведущие компании-производители диммеров для светодиодных ламп: Legrand, Schneider, Makel. Они предлагают полный комплекс оборудования: от бытовых выключателей до систем управления освещением.

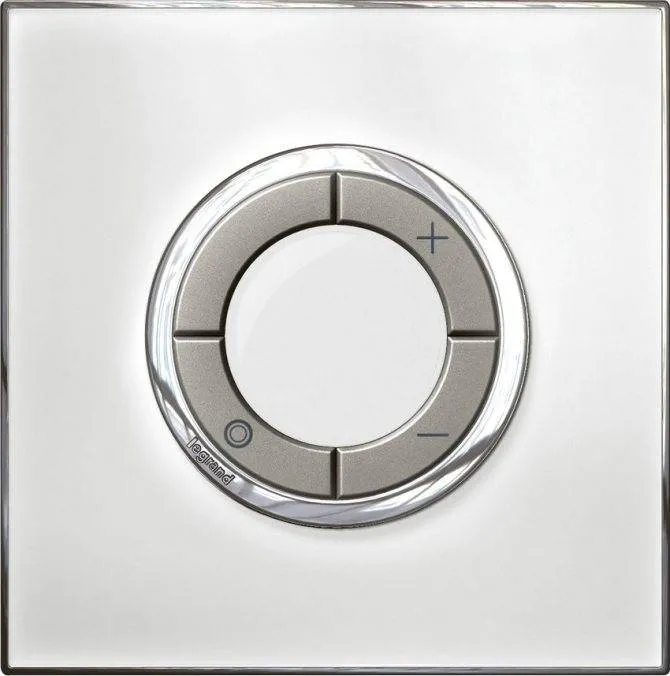

Диммеры Legrand для светодиодных ламп 220В

Вся продукция, выпускаемая компанией Легранд, разработана на основе передовых технологий и отвечает требованиям европейского качества. Главное преимущество электроустановочных приборов этого производителя – простота в монтаже, безотказное функционирование и великолепный дизайн. Все изделия сертифицированы и отвечают требованиям ГОСТ.


Главные преимущества диммеров Legrand — современный дизайн, надежность и простой монтаж

Прежде чем купить диммер для светодиодной лампы, следует ознакомиться с данными о совместимости устройства, имеющимися в специальной таблице. Как правило, пункты реализации светотехники имеют эту информацию. В идеале, купив диммируемую светодиодную лампу, лучше сразу проверить ее совместимость с приобретаемым светорегулятором.

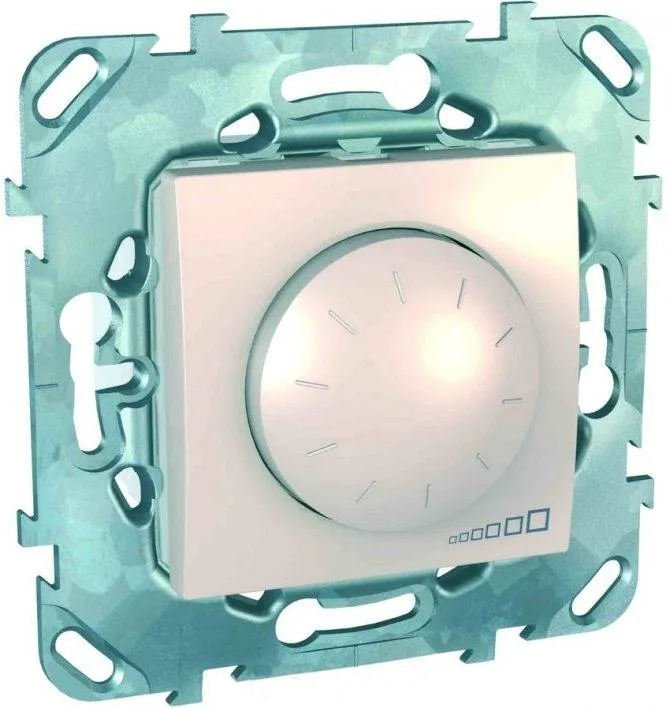

Диммеры Schneider Electric

Еще одним производителем с мировым именем является компания Шнайдер Электрик. Диммеры этого производителя представлены в нескольких сериях. Устройства имеют элегантный дизайн и выполнены в семи цветовых вариантах. Длительность эксплуатации приборов обусловлена использованием проверенных и качественных материалов. Светорегуляторы снабжены защитой от короткого замыкания, перегрузки и перегрева.


При производстве диммеров Schneider Electric используются качественные и проверенные материалы

Благодаря специальным направляющим и монтажным лапкам, устройства легко и быстро монтируются. Вся продукция обеспечена гарантией от производителя на 18 месяцев. Разработаны гибкие условия обмена и возврата устройств. Компанией постоянно ведутся работы по созданию новых приборов с более усовершенствованными функциями.

Цена поворотного диммера Шнайдер серии Уника ТОП цвет Графит для галогенных светильников и ламп накаливания составляет 4200 руб., стоимость поворотно-нажимного светорегулятора Шнайдер Электрик серии Уника мощностью 400 Вт цвета Алюминий для галогенных ламп – 4050 руб.

Существуют и более бюджетные серии диммеров Шнайдер, цена которых не превышает 1500 руб. Таким образом можно приобрести светорегулятор поворотного типа серии W59 мощностью 300 Вт в цвете Матовый хром под скрытый монтаж за 1400 руб.


Светорегуляторы, установленные в доме, заметно повышают уровень комфорта

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Как подобрать эффективный вариатор – семь советов покупателю

Во-первых, диммер монтируется в сеть только в случае использования ламп накаливания или регулируемых светодиодных или галогенных источников. Обычные светодиодные светильники регулируются с помощью вариаторов с некоторыми затруднениями.

Во-вторых, к регулирующему устройству имеет смысл подключать только те источники (или группы источников) свечения, мощность которых превышает 40 ватт. Ниже этой отметки диммеры мощность не опускают, поэтому на одиночные 10- или 15-ваттные светодиодные лампы такие регуляторы не ставят, а вот на 4-6 источников (в люстре или подвесном потолке) с аналогичными показателями – очень даже запросто.

В-третьих, постарайтесь выбрать модель со встроенными предохранителями. Они уберегут вас от возможных неприятностей, связанных с перегревом линии или самого светорегулятора. Полагаться только на УЗО в этом случае будет неразумно. Кроме того, предохранитель убережет вариатор от короткого замыкания, вызванного перегоревшей лампочкой.

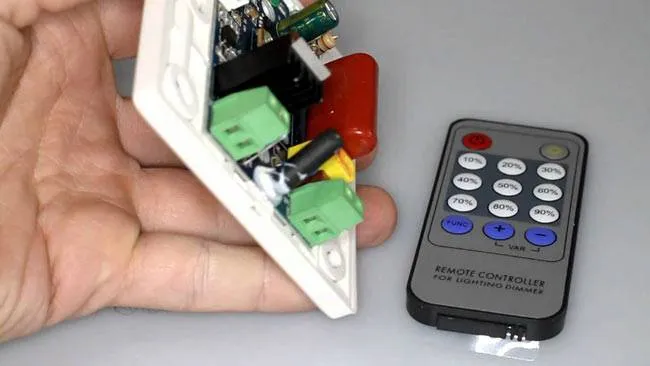

Некоторыми моделями можно управлять с пульта или с телефона

В-четвертых, если вы желаете регулировать только интенсивность свечения – выбирайте светорегуляторы с ручным управлением (клавишные, сенсорные, поворотные). Если вашей целью является установка системы безопасности, имитирующей присутствие людей в доме (включение света вечером в разных комнатах и так далее), то вам придется купить дистанционные вариаторы. Причем некоторые модели умеют реагировать не только на пульт, но и на сигналы с внутреннего модема. Такими диммерами можно управлять с помощью телефона.

В-пятых, при покупке регулирующего устройства постарайтесь выбрать модель, ориентированную на суммарную максимальную мощность источников свечения, подключаемых к вариатору. Подключить диммер к источнику с низкой или завышенной мощностью (по сравнению с паспортной), разумеется, можно, но не нужно – он не даст ожидаемой экономии.

В-шестых, если вы меняете стандартный выключатель на вариатор – покупайте только моноблочную модель. Ее форма рассчитана под стандартный «стакан», вмурованный в стену. Поэтому замена одного регулятора на другой вариант не вызовет затруднений даже у малоопытного электрика.

В-седьмых, следите за температурой в доме и не монтируйте вариаторы в горячих зонах – на постоянно освещаемой солнцем стене, возле газовой плиты или батареи. Тонкая электроника светорегуляторов корректно работает только в том случае, если температура внутри ее корпуса не превышает 25-27 градусов Цельсия.

Что понадобится для работы?

Диммер представляет собой регулятор яркости, который позволяет поворотом ручки или нажатием клавиши изменить интенсивность света в комнате.

По типу регулировки мощности свечения они бывают:

  • резистивные;
  • трансформаторные;
  • полупроводниковые.

Первый вариант наиболее простой, но экономным его назвать нельзя, поскольку снижение яркости свечения не изменяет мощность нагрузки. Другие два куда более эффективны, но имеют и более сложную конструкцию. В зависимости от принципа действия и будет зависеть то, какие детали включает в себя диммер. Чтобы не отвлекаться от работы всем необходимым лучше запастись заранее.

Для рассматриваемых далее примеров вам пригодятся такие электронные элементы:

  • Симистор – представляет собой ключ в схеме, используется для открытия или запирания участка цепи от протекания электротока. Применяется в цепях с питающим напряжением в 220В, имеет три вывода – два силовых и один управляющий.
  • Тиристор – также устанавливается в качестве ключа и переводится в устойчивое состояние, необходимое для работы схемы.
  • Микросхема – более сложный элемент электронной схемы со своей логикой и особенностью управления.
  • Динистор – также является полупроводниковым элементом, пропускающим электрический ток в двух направлениях.
  • Диод – однонаправленный полупроводник, который открывается от прямого протекания электротока и запирается от обратного.
  • Конденсатор – емкостной элемент, основная задача которого накопление нужной величины заряда на пластинах. Для изготовления самодельных диммеров лучше использовать неполярную модель.
  • Резисторы – представляют собой активное сопротивление, для диммеров используются в делителях напряжения и токозадающих цепях. В схемах пригодятся как постоянные, так и переменные резисторы.
  • Светодиоды – пригодятся для обеспечения световой индикации в диммере.

В зависимости от конкретной схемы и устройства диммера, будет зависеть и набор необходимых деталей, все из вышеперечисленного приобретать не нужно. Заметьте, что некоторые из них можно выпаять их старых телевизоров радиоприемников и прочих бытовых приборов, которые вами больше не используются. Далее рассмотрим примеры конкретных схем.

Что такое регулируемый выключатель

Диммер является установкой, которая сделана наподобие реостата для плавного изменения напряжения в рамках от 0 до 220 Вт. Данный выключатель также стал замыкающим звеном цепи.

Регулировка яркости происходит за счет изменения напряжения

Конструкция диммера включает в себя размеренную регулировку сопротивления выключателя, в действие которую приводит поворотный кулачок, электронное устройство в виде пульта ДУ или датчика движения или сенсорный механизм.

Конструкция и компоненты диммера

На самом деле, диммер считается выключателем, регулирующим освещение благодаря отбросу «лишнего электричества». Он очень похож на реостат, только более комфортен в использовании.

Классический реостат

Использовать, однако, подобные изделия можно не для всех типов лампочек. Энергосберегающие и галогеновые лампы в принципе не подходят для них, так как такие лампы, чаще всего, требуют именно 220 вольт. А вот выключатели с регулятором яркости для светодиодных ламп – вполне распространенная вещь.

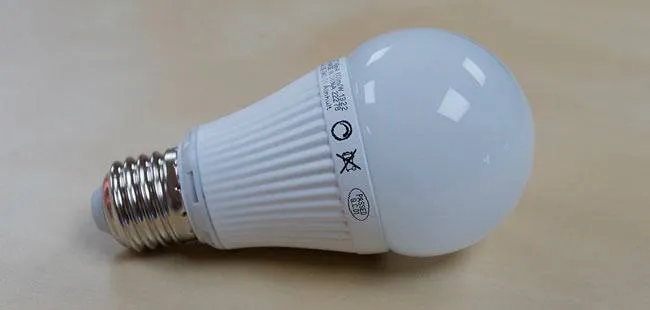

Регулировка яркости светодиодной лампы

Принцип работы

Схемы регулировки яркости света лампочек у большей части диммеров идентичны. Единственное различие – наличие каких-либо дополнительных деталей для создания плавности и устойчивости нижних пределов.

Предназначение клеммных колодок на диммере

Происходит зарядка конденсатора через переменный резистор, а когда она достигает определенной отметки, открывается симистор, и начинает гореть лампа. Симистор закрывается. Такой же процесс идет и на отрицательной полуволне.

Электрическая схема работы регулятора освещения

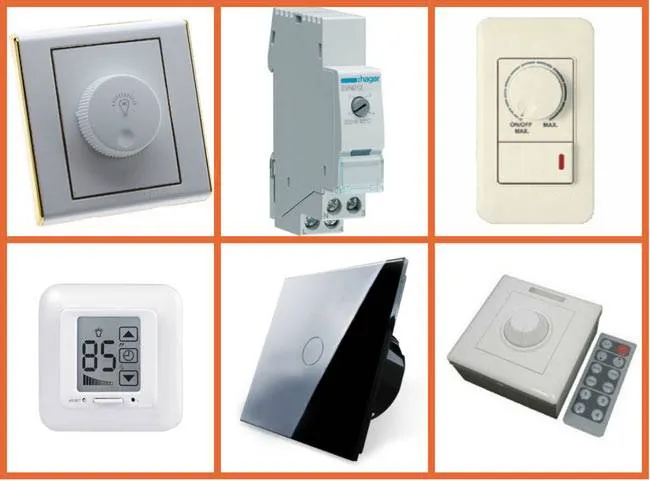

Вариации диммеров

Все регулируемые устройства подразделяются на типы в зависимости от конструкции и сферы применения.

Модульные

Чаще всего ставятся в распределительных щитках и управляются при помощи клавиши или кнопки. Применяют такие экземпляры для освещения коридоров и лестничных клеток.

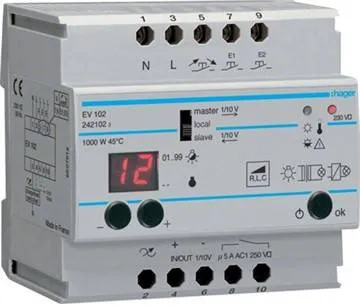

Модульный диммер

Моноблочные

Такой тип устанавливается в простом подрозетнике и подключается как ординарные выключатели. Они в свою очередь делятся на:

Нажимной диммер

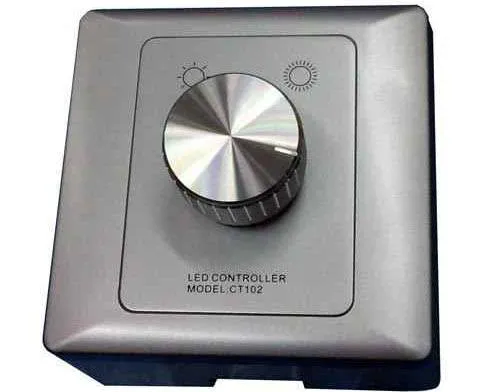

Устройство с поворотным регулятором

Клавишный регулятор яркости

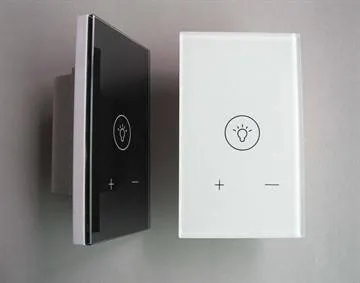

Сенсорные устройства

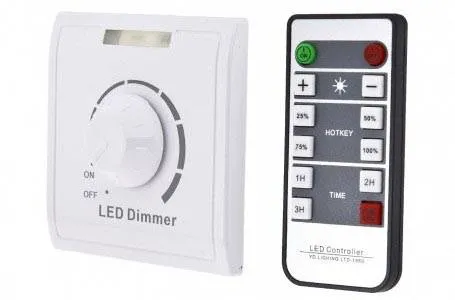

Диммер с пультом ДУ

Диммеры для установки в монтажную коробку, чаще всего, созданы для галогеновых ламп и ламп накаливания. Управлять ими можно при помощи специализированной выносной кнопки.

Управление уровнем освещения

Существует разделение выключателей и по разновидностям ламп, для регулировки света которых они используется:

  • Для галогенных ламп и ламп накаливания;
  • Для галогенных низковольтных ламп;
  • Для люминесцентных лампочек;
  • Для светодиодов.

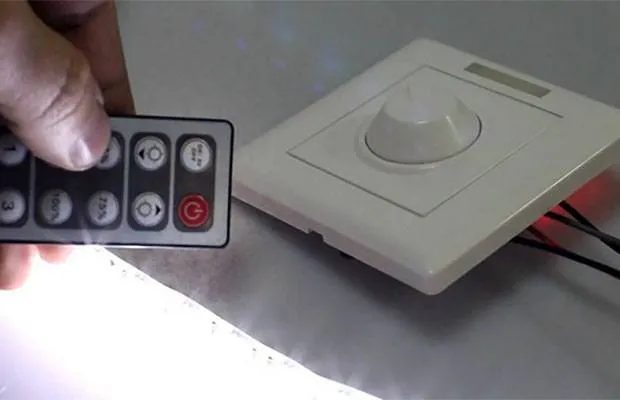

Управление светодиодной лентой при помощи диммера

Статья по теме:

Среди плюсов диммеров можно отметить такие аспекты, как:

  • Возможность регулировки яркости ламп;
  • Можно настроить таймер, при помощи которого яркость будет меняться автоматически;
  • Управление дистанционным способом;
  • Более долгий срок службы ламп;
  • Применение в роли обычного выключателя;
  • Можно создать мигание и картины с красивой подсветкой;
  • Экономия энергии.

С помощью регулятора можно настроить таймер и задать нужную яркость в разное время суток

Однако есть здесь и свои минусы. Например:

  • Не все разновидности диммеров могут экономить электричество;
  • Создаются помехи для приборов, которые принимают радиосигналы;
  • Малые нагрузки приводят к поломке диммеров;
  • Работе регуляторов могут мешать разнообразные помехи;
  • При работе диммеров могут наблюдаться мерцания и мигания ламп.

Из-за неправильного монтажа или помех могут мигать лампы

Статья по теме:

Устройство

Помимо корпуса, схемы и клеммной колодки в диммере есть только органы управления, последние бывают нескольких видов:

  1. механический регулятор. Это потенциометр с вращающимся колесом. Такие диммеры стоят дешевле всего. Недостаток: свет отключается путем установки выходного напряжения диммера на «ноль», так что каждый раз при включении светильника его яркость приходится заново подстраивать;
  2. механический регулятор + клавиша. Чуть более функциональная модель: питание отключается клавишей, так что настройка регулятора не сбивается;
  3. кнопки или бегунок. Это уже электронные диммеры. Многие имеют дополнительные функции — работа светильника по таймеру, имитация присутствия (свет включается и выключается, как будто хозяева дома), различные режимы управления светом;
  4. сенсорные клавиши;

По конструкции диммеры делятся на:

  1. модульные. Устанавливаются в электрощит на ДИН-рейку и снабжены выносными органами регулировки. В основном применяются для управления наружным освещением;
  2. моноблочные. Устроены также, как встраиваемые выключатели для скрытой проводки и могут устанавливаться вместо них;
  3. для установки в монтажную коробку с выключателем;
  4. розеточные.

Последние снабжены шнуром питания, применяются для подключения настольных ламп, бра и прочих светильников, включаемых в розетку.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

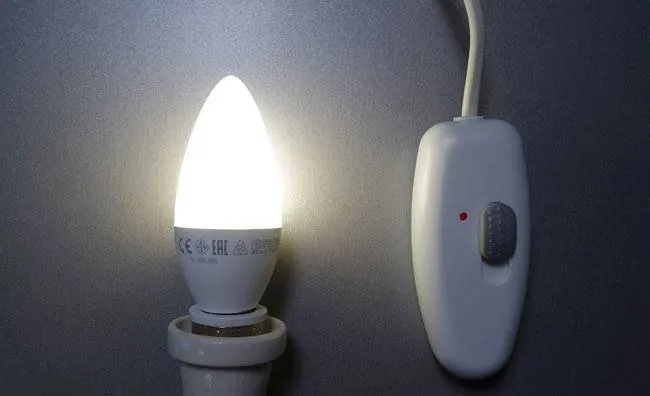

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно
отсоединить и выкинуть заводской шнур питания и подключить на его место
специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту
конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной
лампы. И все прекрасно регулируется.

Установка вместо обычного выключателя

Монтаж диммера в качестве выключателя осуществляют так:

  1. засверливаются в стену перфоратором или дрелью, вооруженной коронкой (цилиндрическим сверлом). Коронками с напылением (алмазными, карбидно-вольфрамовыми) сверлят в безударном режиме, зубчатыми — в ударном. Габариты для высверливания равны глубине и диаметру (слегка превышает) подрозетника;
  2. выбивают зубилом или перфоратором материал внутри высверленной окружности, формируя глухое отверстие;
  3. пробивают в стене штроборезом, перфоратором, болгаркой или зубилом штробу — канал, ведущий от распределительной коробки к проделанному отверстию. От точки опуска штробы к месту установки диммера пробивают канавку к светильнику. На подходе к отверстию ее косо заглубляют, чтобы можно было подвести провод к задней стенке подрозетника;
  4. закладывают в штробы провода и заполняют ее раствором.

Затем:

  1. в подрозетнике выдавливают одну из заглушек с той стороны, с какой подведен провод;
  2. заводят торчащий из стены провод в отверстие;
  3. готовят алебастровый или цементный раствор и закладывают небольшую его порцию в отверстие;
  4. устанавливают подрозетник в отверстие. Раствор при этом выдавливается и заполняет часть пространства между подрозетником и стеной. Остальное заполняют раствором при помощи кельмы;
  5. торчащие из подрозетника провода освобождают от изоляции, зачищают концы жил и подключают их к клеммам на внутренней части диммера;
  6. складывая провод гармошкой, помещают внутреннюю часть в подрозетник и выкручивают специальные винты, разводя в стороны распорные лапки;
  7. прикручивают внутреннюю часть саморезами к подрозетнику;
  8. прищелкивают к подрозетнику лицевую панель.

Остается подключить провода к светильнику и проверить работоспособность диммера.

Провода лучше помещать в гофру: если перегорят, можно заменить без вскрытия штробы.

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

  1. Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
  2. Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
  3. Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

  • Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
  • Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
  • Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Диммеры можно разделить по типу регулируемых ими ламп:

  1. Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
  2. Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
  3. Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.

Как определить где плюс а где минус на светодиодной ленте?


На светодиодной ленте обычно имеется два контакта: один контакт – это анод (+), а другой – катод (-). Для определения того, где плюс, а где минус на светодиодной ленте, можно воспользоваться несколькими способами:

  1. Визуальный осмотр ленты. Чаще всего на светодиодной ленте имеются надписи, указывающие, где плюс, а где минус. На ленте может быть изображена стрелка, указывающая направление тока, или знак «+» и «-» рядом с контактами.

  2. Использование мультиметра. В режиме проверки континуитета мультиметр поможет определить, где находится плюс, а где минус на светодиодной ленте. Для этого нужно подключить красный провод мультиметра к одному контакту ленты, а черный провод – к другому. Если на экране мультиметра появится надпись «1», значит, светодиодная лента закорочена.

  3. Попробовать подключить ленту. Если лента не загорается, то нужно перевернуть ее и попробовать еще раз. Если лента загорается, значит, контакты были перепутаны.

Видео. КАК ПОДКЛЮЧИТЬ ДИММЕР ☝️⚡ В МЕСТО ВЫКЛЮЧАТЕЛЯ ��

Добавить комментарий
