Подключение светодиодных лент — основная схема и инструкция

Светодиодная лента применяется в большинстве случаев для декоративной подсветки, как это было показано в статье про установку светодиодной ленты в натяжной потолок.

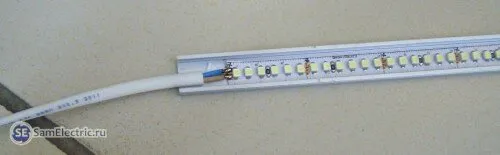

Также эту ленту можно применять для создания местного освещения, например, в небольших рабочих зонах, таких как кухня или рабочий стол с компьютером. Светодиодная лента поставляется с готовым подключением питания. (Иногда может показаться, что синий провод припаян к положительной клемме. Но это не так.

Ещё вариант – подсветка торговых витрин и окон, показанная здесь. А также – подсветка подвесного потолка.

Светодиодная лента – питание подключено. (кажется, что синий провод припаян на плюс. Это не так. На плюс припаян коричневый, а “плюс” – это на самом деле ножницы.)

Устройство и схема светодиодной ленты

Вкратце – что такое светодиодная лента и как она устроена. В качестве примера – Gauss Led, 5 метров, питание 12 В, 4,8 Вт/м, 60 светодиодов 3528 на метр, без влагозащиты.

Сразу скажу, что лента может иметь разную конструкцию, схему, напряжение питания, количество светодиодов на метр, их мощность, цвет, и т.д. Та светодиодная лента, что я рассматриваю в этой статье – пожалуй, простейшая и самая дешёвая.

Такая лента фактически состоит из вот таких кусочков:

На фото показаны два таких кусочка, каждый содержит по 3 светодиода и 1 ограничивающий резистор. Продается лента в бобинах длинными кусками, обычно по 5 метров. Устройство светодиодной ленты таково, что её можно резать, как и дюралайт, но кусочки существенно короче – обычно 5 сантиметров. В дюралайте – метр или 2!

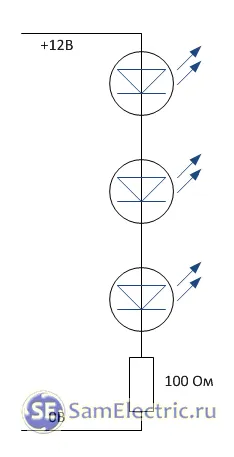

Реклама 14Схема элементарного (минимально возможного) кусочка диодной ленты выглядит таким образом:

Светодиодная лента – схема элементарного отрезка. Меньше быть не может.

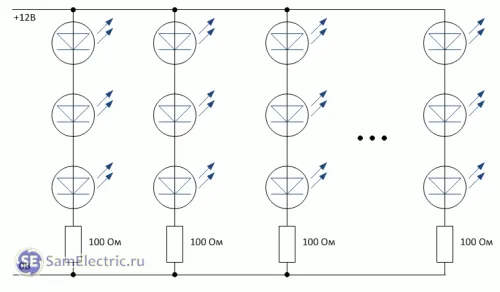

Схема всей светодиодной ленты выглядит так:

Схема светодиодной ленты

Если длина ленты – 5 м, а длина минимального отрезка – 5 см, то нетрудно догадаться), что количество кусочков в ленте будет 100 штук.

Мощность (яркость) ленты

Понятно, что яркость зависит от плотности расположения светодиодов на погонный метр, и от мощности этих диодов.

Сейчас в основном в продаже ленты с двумя типами светодиодов – 3528 (менее мощные, пример в статье) и 5050 (более мощные). На взгляд их отличить очень просто – 5050 крупнее и имеют форму квадрата.

Для информации, SMD-светодиоды, которые используются в светодиодных лентах. Их параметры сведены в таблицу. Первые две цифры и вторые две цифры в названии – соответственно, длина и ширина. А размер косвенно указывает на мощность.

Подключение светодиодной ленты

Включенная в лабораторных условиях светодиодная лента выглядит так:

При подключении питания светодиодной ленты играет роль полярность питания, как и во всём полупроводниковом мире. В отличие от ламп накаливания и нагревательных элементов, где полярность роли не играет. Однако, если включить светодиодную ленту в неправильной полярности, ничего страшного не случится – она просто не будет гореть. Можно не боясь проверять правильность подключения, меняя питающие провода местами.

Если нужно отрезать кусочек ленты от целого куска, его приходится паять, то есть припаивать питающие провода к контактным площадкам, которые имеются на торцах каждого элементарного куска. Там ещё нарисованы ножнички.

Провод для подключения светодиодной ленты нужно использовать тонкий, сечением не более 0,5 мм2, как это показано на первом фото статьи.

Однако, на длине более 5 метров и при большой мощности ленты может оказывать влияние падение напряжения!

Контактные площадки перед пайкой зачистить и залудить. Паяльник использовать мощностью не более 40 Вт, лучше – 25 Вт.

И помните, место пайки – самое ненадежное место во всей конструкции, его надо оберегать от механических перегрузок!

Для некоторых типов лент в продаже есть специальные разъемы, которые одеваются на ленту, при этом пайку использовать не надо.

На фото ниже показан пример, как подключить светодиодную ленту через разъем:

Подключение блока питания для светодиодной ленты

Это в качестве бонуса – как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово “нюансы”).

Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.

Вот на всякий случай фото блока питания:

Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.

Такие блоки питания лучше всего купить на АлиЭкспресс, сравните цены там и в соседнем магазине. Единственный минус – придётся подождать 30-40 дней, поэтому такой вариант для экономных и расчётливых).
Вот для примера несколько ссылок. Мощность БП и длина ленты подобраны с запасом.
1. Блок питания для ленты 12 В 5A 60 Вт. Для ленты 4,8 Вт/м хватит на 10 метров, для 9,6 Вт/м – на 5 метров (1 бобина).
2. Блок питания для ленты 12 В 10A 120 Вт. Для ленты 4,8 Вт/м хватит на 20 метров, для 9,6 Вт/м – на 10 метров.
3. Блок питания для ленты 12 В 20A 240 Вт. Для ленты 4,8 Вт/м хватит на 40 метров, для 9,6 Вт/м – на 20 метров.

Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает. Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.

При подключении светодиодной ленты к блоку питания главное – соблюдать полярность. По контактам – фаза, ноль, земля – это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.

При повышении питающего напряжения температура светодиодов повышается, а срок служб, светодиодной ленты резко снижается (со временем падает яркость).

На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания – 12 или 24 В.

Мощность LED-ленты должна быть не более 75% мощности блока питания. Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.

Например, погонная мощность ленты Гаусс, приведённой для примера ниже, равна 4,8 Вт/м. Значит, мощность куска 5м будет 24 Вт. И блок питания надо подобрать мощностью 35…50Вт.

Если мощность блока будет сравнима с мощностью нагрузки – блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами – БП просто не сможет запуститься, будет срабатывать внутренняя защита.

И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой! Иначе будет нечто похожее, описанное в статье про то, как моргает выключенная энергосберегающая лампа. Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.

Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.

Как закрыть контакты БП_безопасность с применением кабель-канала

Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.

Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.

Инструкция к светодиодной ленте

Кому надо – выкладываю, что было в комплекте к ленте.

Этикетка к ленте Gauss Led 1

Этикетка к ленте Gauss Led 2

Оригинал статьи

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Не забываем подписываться и ставить лайки, впереди много интересного!

Обращение к хейтерам:
за оскорбление Автора и Читателей канала — отправляю в баню.

Как сделать светодиодную ленту своими руками?

Для того чтобы сделать светодиодную ленту своими руками, понадобится:

1. Светодиоды – выберите нужное количество светодиодов и цвет, который вам нужен. Обычно светодиоды продаются в ленте с креплением на задней стороне, но их можно купить отдельно.

2. Провода – красный и черный, чтобы подключить светодиоды к источнику питания.

3. Источник питания – обычно для светодиодных лент используются источники питания на 12 вольт.

4. Контроллер – если вы хотите иметь возможность управлять яркостью и цветом светодиодов, вам понадобится контроллер.

5. Разъемы – чтобы подключить светодиодную ленту к источнику питания и контроллеру, вам потребуются разъемы.

Шаги:

1. Определите длину светодиодной ленты, которую вам нужно.

2. Подготовьте провода – отрежьте достаточное количество проводов для подключения светодиодов к источнику питания и контроллеру.

3. Подготовьте светодиоды – если вы используете светодиодную ленту, отрежьте нужное количество светодиодов. Если вы используете светодиоды отдельно, подготовьте их для подключения к проводам.

4. Подключите светодиоды к проводам – соедините красный провод с положительным (+) контактом светодиода и черный провод с отрицательным (-).

5. Соедините светодиоды между собой – соедините положительный контакт одного светодиода с отрицательным контактом следующего светодиода. Продолжайте соединять светодиоды до тех пор, пока не получите нужную длину светодиодной ленты.

6. Подключите светодиодную ленту к источнику питания – соедините красный провод светодиодной ленты с положительным контактом источника питания и черный провод соедините с отрицательным контактом.

7. Опционально, подключите контроллер – если вы хотите иметь возможность управлять яркостью и цветом светодиодов, подключите контроллер к источнику питания и светодиодной ленте.

8. Закрепите светодиодную ленту – закрепите светодиодную л

…енту на нужной поверхности, используя двусторонний скотч или специальные крепежные элементы.

9. Проверьте работу светодиодной ленты – включите источник питания и проверьте работу светодиодной ленты. Если что-то не работает, проверьте правильность подключения проводов.

10. Опционально, настройте контроллер – если вы используете контроллер, настройте его на нужный цвет и яркость светодиодов.

Готово! Теперь у вас есть светодиодная лента, которую вы сделали своими руками. Обратите внимание, что при работе с электричеством нужно соблюдать осторожность и не забывать про безопасность. Если вы не уверены в своих навыках, лучше доверьтесь профессионалам или получите дополнительную информацию и инструкции по изготовлению светодиодной ленты.
