Мастер-класс по пайке светодиодных лент — соединение между сегментами и с проводами в деталях

Как правильно паять светодиодную ленту?

Категория: Монтаж и настройка

• Устройство светодиодной ленты
• Что потребуется для пайки?
• Процесс спайки
  • 3.1 Пайка ленты, покрытой силиконом
  • 3.2 Пайка проводов под углом
• Способы соединения двух отрезков светодиодной ленты
  • 4.1 Соединение паяльником лент без проводов
  • 4.2 Соединение с проводами
  • 4.3 Спаиваем в ошибочном месте разреза
  • 4.4 Ремонт светодиодной ленты
• Когда нужны коннекторы?
• Ошибки при пайке

Светодиодная лента широко используется для освещения как внутренних, так и наружных пространств. При установке часто требуется выполнить пайку светодиодной ленты, и иногда возникают трудности при соединении отдельных участков ленты.

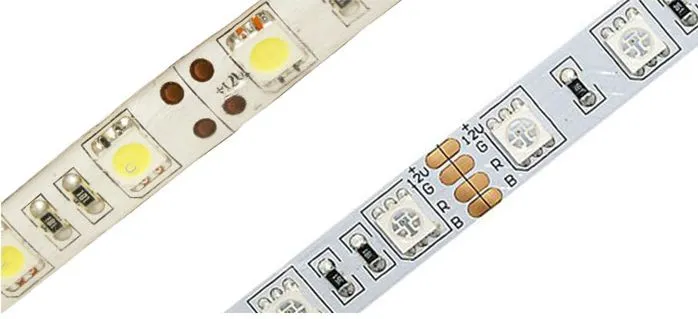

Устройство светодиодной ленты

Светодиодная полоска – это гибкая основа, которая оснащена печатной платой с токопроводящими нитями. Она работает от блока питания с постоянным током 12 или 24 В. В продаже есть изделия, которые работают от напряжения в 36 и 48 В, но их используют в редких случаях. Устройство ленты:

1. На внешней стороне расположен диодный блок, оснащенный резистором-ограничителем и 3 деталями, включающими диод. Между блоками находится разделительная отметка в виде ножниц. Она указывает, что в этом месте ленту можно перерезать. Провода припаивают к токопроводящим контактам, которые есть в каждом блоке. Также к месту подключения присоединяют соединительные коннекторы.
2. На обратную сторону изделия нанесена клеящая основа. Она закрыта защитной оболочкой, которую снимают при установке ленты. Изделие приклеивают на сухую чистую поверхность.

Что потребуется для пайки?

Чтобы спаять светодиодную ленту, понадобятся следующие инструменты и материалы:

• паяльник – 25-60 Вт;
• нейтральный флюс и зубочистка для его нанесения;
• тонкий свинцовый припой;
• канифоль;
• нож для зачистки изоляции;
• если паяльника нет, то детали соединяют коннектором.

Процесс спайки

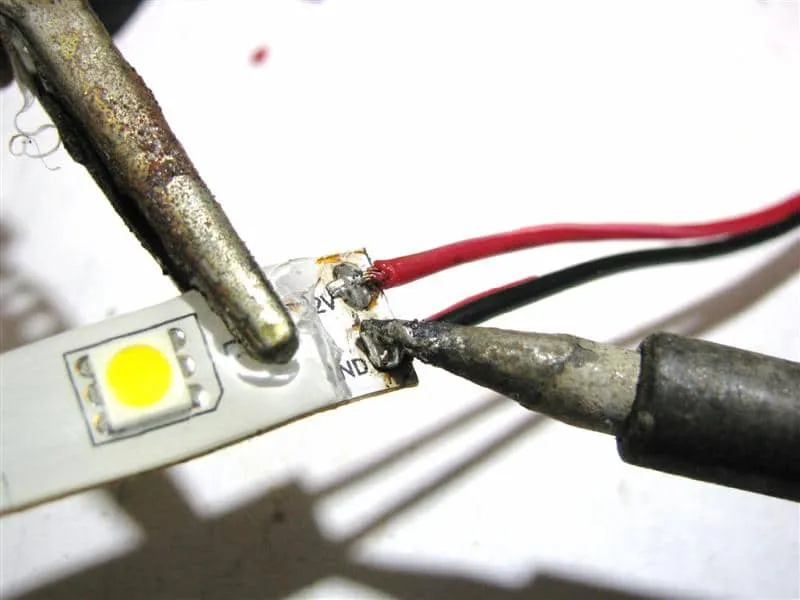

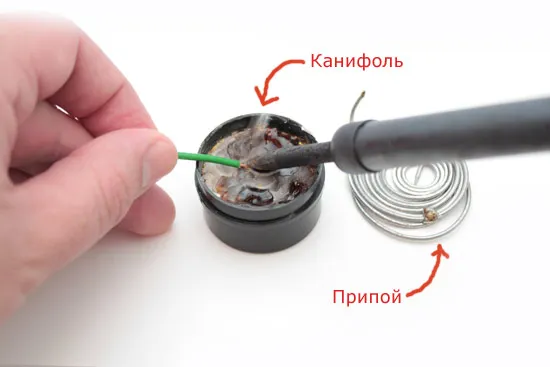

Пайка светодиодной ленты начинается с подготовки паяльника. Его жало прогревают до температуры +300 °C и окунают в канифоль, затем припой и опять канифоль. После этого провода и ленту соединяют и припаивают.

Пайка ленты, покрытой силиконом

В некоторых изделиях токопроводящие контакты покрыты силиконом. Чтобы их правильно паять, нужно сделать зачистку контактов. Для этого силиконовую защиту аккуратно снимают острым ножом. Если изделие имеет защиту IP68, то зачищенный контакт заталкивают обратно в защитную оболочку. Свободное пространство заполняют силиконовым клеем. Глубина залива должна составлять около 1 см. Затем устанавливают заглушку. Токопроводящие жилы продевают через техническое отверстие.

Пайка проводов под углом

Если подсветка имеет несколько полосок, расположенных параллельно друг к другу, то их нужно припаивать под углом в 90°. При этом контакты 2 диодных блоков, расположенных рядом, соединяют минус с плюсом. При таком способе соединения провода располагаются без накладки и на яркость свечения диодов они не влияют. Если используется модель RGB, то припаивают 4 провода.

Способы соединения двух отрезков светодиодной ленты

Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.

Соединение паяльником лент без проводов

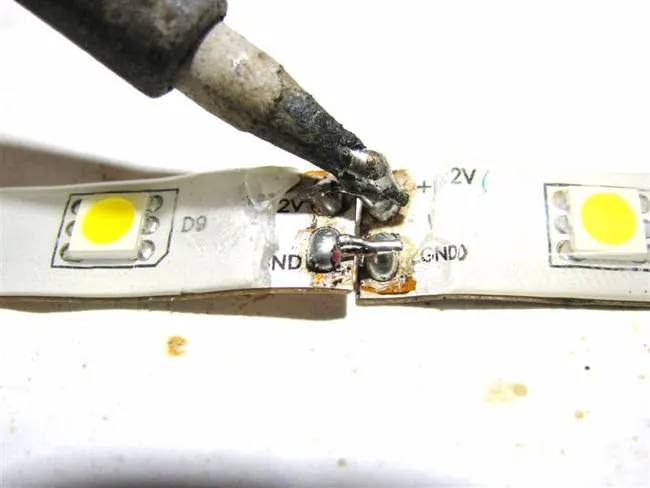

Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.

Соединение с проводами

Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:

1. Конец изделия очищают от влагозащитного покрытия.
2. Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.
3. Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.

Спаиваем в ошибочном месте разреза

Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:

1. Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
2. Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
3. Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
4. Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
5. Контактные площадки обматывают изолентой или изолируют термоусадкой.

Ремонт светодиодной ленты

Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:

• отвертки-индикатора;
• электроизмерительного прибора – мультиметра;
• коннектора;
• паяльника;
• припоя.

Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:

1. Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
2. Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
3. Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.

Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.

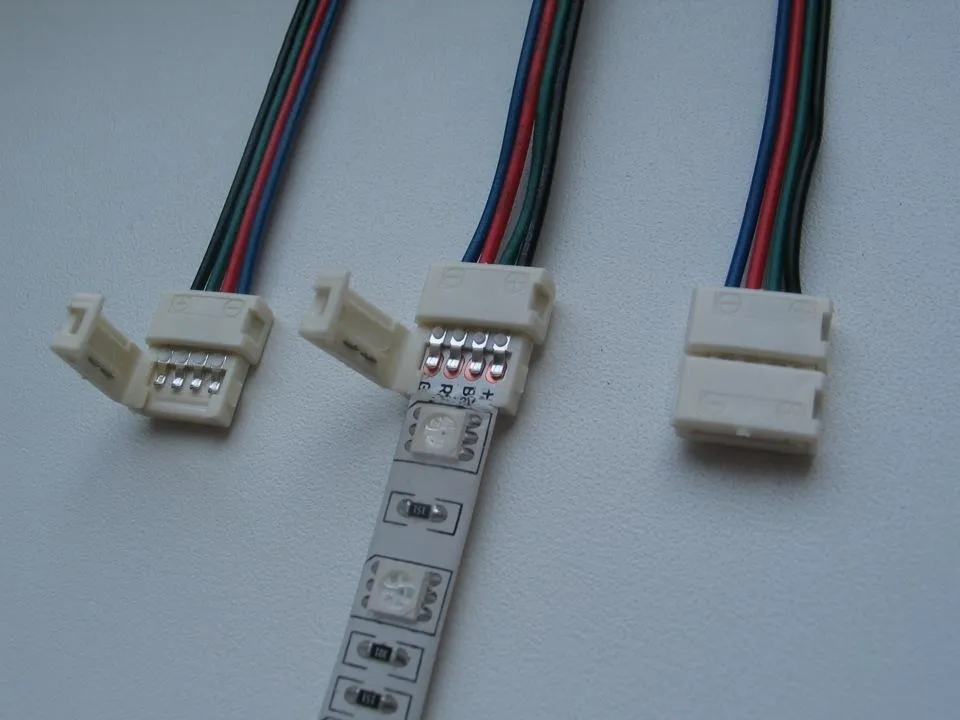

Когда нужны коннекторы?

Коннекторы применяют, когда в наличии нет паяльника и нужно быстро соединить 2 полоски подсветки или ленту с проводами. Размер коннектора выбирают в зависимости от ширины подсветки. Оптимальный размер – 0,8 и 1 см. При этом светодиодная полоска и коннектор должны иметь одинаковое число контактов. Соединительные детали делятся на 3 типа:

• прямые – соединяют между собой 2 отрезка лент;
• для пайки отрезков под углом в 90°;
• для подключения проводов (формируется угол).

По способу подключения изделия бывают прижимными, прокалывающими и с защелкой. Несмотря на то, что коннектор легко устанавливается и не нуждается во вспомогательной изоляции, сечение в местах стыка токопроводящих контактов становятся меньше. И если изделие работает долгое время, оно перегревается. Из-за этого контакты подгорают, и электропроводность тока резко ухудшается. Светодиоды, которые находятся недалеко от коннектора, портятся или становятся тусклыми.

Т. к. пайка отсутствует, контакты окисляются. Медные части, взаимодействуя с кислородом, зеленеют. Через такие контакты ток проходит слабее и портит диоды. Они постепенно притухают, мигают и перестают гореть.

Ошибки при пайке

Светодиоды начинают мигать и выходят из строя, если во время подключения светодиодных лент или пайки были допущены ошибки. Самые частые из них:

1. Нельзя устанавливать коннектор на токопроводящие контакты, которые раньше подвергались пайке. Из-за разной толщины сплава олова соединение получается плохим.
2. Если паяльник нагрелся свыше +300 °C, не стоит им проводить пайку. Иначе токоведущие нити, расположенные внутри ленты, сгорят.
3. Нельзя флюс заменять другими видами кислот. Это агрессивные вещества, которые разъедают контакты.

Иногда соблюдая все правила пайки, диоды все равно работают плохо. Часто это происходит с дешевыми китайскими лентами. Такие изделия оснащены контактами, которые сделаны из непрочных сплавов.
