Паяльные Работы: Правильное Пайка с Использованием Паяльника, Оборудования и Инструментов

Корректный способ выполнения пайки — это процесс создания неразъемного соединения, когда расплавленный припой вводится в область контакта. Этот процесс называется пайкой. Важно, чтобы температура плавления припоя была ниже, чем у соединяемых деталей.

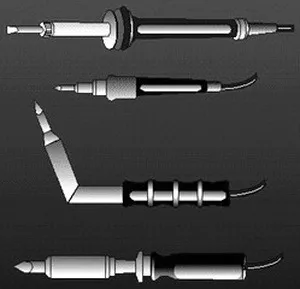

Паяльники

Электрические паяльники выпускают на напряжение до 220 вольт. На слабый паяльник сложно изготовить нагревательный элемент высокого напряжения, потому что потребуется множество тонкого проводника. Это приведет к увеличению размеров паяльника, и нарушит электробезопасность.

Мощность паяльника выбирается с учетом размеров деталей. Чем крупнее соединяемые детали, тем мощнее должен быть паяльник.

Необходимую температуру сердечника паяльника можно поддерживать как автоматически, так и вручную. Для таких целей используют регуляторы на основе тиристоров.

Для повышения срока работы паяльника, кончик жала отковывают. Тогда медь приобретает свойства, при которых меньше подвергается растворению в припое. Жало затачивают напильником для придания специальной формы: на срез, либо угловую форму. Конец жала в виде ножа делают для выпаивания сразу нескольких контактов деталей.

Инструменты

Рабочее место необходимо оснастить инструментом, перед тем как правильно паять детали.

Подставка

Разогретый паяльник обычно располагают на подставке, которая служит для места расположения флюса, а также рабочей площадкой для пайки. К подставке прикрепляют зажим с куском поролона, чтобы очищать жало паяльника.

Штатив

Он состоит из зажимов, передвигающихся по высоте и по углу, а также держатель паяльника и канифоль.

Подручные инструменты

Они необходимы для поддержки деталей, зачистки поверхности, придания определенной формы проводу. Такими инструментами обычно являются пассатижи, пинцеты, круглогубцы, кусачки, нож и т.д.

Советы по пайке

• Применение материалов. Одним из материалов для пайки используют олово. Однако его температура плавления не превышает 230 градусов. При монтаже радиодеталей, которые имеют маленький размер, происходит их выход из строя от перегрева. Припой, состоящий из олова и свинца, плавится при температуре 180 градусов, а также дешевле. Качество соединения не уступает пайке оловом. В основном чистое олово применяют редко. При монтаже радиодеталей используют припой ПОС-61. Число является процентом содержания олова. Чтобы убрать следы окислов в месте пайки, используют флюсы. В жестяных работах для таких целей применяют кислоты. Но они не годятся для электрических соединений. Здесь нужны флюсы, нейтральные к контактам. Разберемся, как правильно паять с применением канифоли для предохранения от окисления.

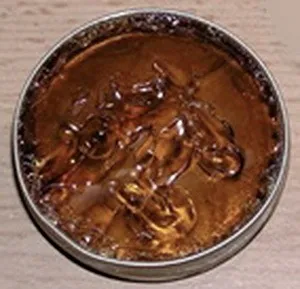

Флюс на основе канифоли пассивен. Он создает защиту жидкого припоя во время пайки от воздуха, не давая образоваться окислам. Однако он не удаляет их с поверхности. Удобно паять припоем в виде трубки, внутри которой находится канифоль. В местах с трудной доступностью применяется раствор канифоли на спирте.

• Сердечник (жало) паяльника в обязательном порядке зачищается и покрывается припоем, во избежание образования налета оксида, который мешает в работе.
• Поверхности пайки должны быть зачищены и залужены для качественного соединения при пайке.
• Места спайки сначала прогревают паяльником, затем соединяют и пропаивают.

Как правильно паять паяльником

• Поверхности пайки зачищают шлифшкуркой, обезжиривают бензином, либо ацетоном.
• Жало паяльника чистится напильником, шлифшкуркой и другим инструментом для удаления окислов и нагара.
• Паяльник прогревают, окунают в канифоль, лудят. Чтобы правильно залудить жало, берут деревянный брусок и растирают припой на жале. Поверхность рабочей зоны должна стать серебристой.
• Разогрев припоя. Частица размером с каплю припоя наносится паяльником на соединяемые поверхности и выравнивается. При необходимости количество припоя добавляется для полного охватывания места соединения. Касание сердечника с проводом предполагается максимальным. Канифоль должна присутствовать на припое, во избежание образования окислов. Пайку рекомендуется производить за один прием, так как за несколько раз касания припой окисляется из-за испарения канифоли. Во время остывания припоя детали нельзя двигать, так как образуются трещины, которые снижают прочность и качество соединения.
• Оставшаяся канифоль удаляется спиртом и кистью.

Пайка проводников

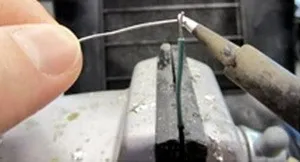

Теперь разберемся, как правильно паять провода. Концы провода для соединения зачищают от изоляции, и прогревают. Размер сердечника нужно подбирать по размеру деталей. Если слишком большой сердечник, то при пайке перегреются находящиеся рядом детали. Если он слишком мал, то пайка будет некачественной.

Изоляцию провода лучше снимать ножом, либо кусачками. Если провода многожильные, то жилы скручивают, затем лудят. Для этого зачищенный конец провода окунается в емкость с канифолью, капля припоя наносится на медные жилы и проводится несколько раз. При этом провод проворачивают для покрытия припоем со всех сторон.

Провода скручивают для получения общей оси. Один проводник скручивается вдоль другого. На соединяемое место наносят канифоль, далее припой. Соединение прогревают 3 секунды.

При нехватке припоя нужно его добавить. Иногда непонятно, почему мощный паяльник не прогревает контакт, и как паять. Тепло поступает снизу-вверх. Скрутку нужно греть снизу. Когда прогрев достаточный, то припой равномерно растекается, а когда тепла мало, то получается рыхлый припой.

После пайки на контакт помещают термоусадку для создания изоляции. Нагреть термоусадку можно зажигалкой.

Медный и алюминиевый провод нельзя скручивать между собой. Для их соединения применяют промежуточную конструкцию в виде клеммного зажима, болтового соединения, либо прослойкой из другого металла. Существует припой для алюминия, который сочетается с медным проводом, и используется для их пайки.

Как правильно паять радиодетали

Спайку радиодеталей осуществляют путем предварительной скрутки, либо внахлест, с использованием теплоотвода. Многие детали радиоэлементов боятся сильного нагрева выше 70 градусов.

На монтажной плате отверстие для крепления детали покрывается припоем. Далее покрытый канифолью и луженый конец детали вставляется в это отверстие, прогревается и смачивается припоем. При этом жало должно прикасаться одновременно к плате и к детали. Лишний припой убирают оплеткой из меди. Если все точки пайки выглядят одинаково, значит, пайка сделана качественно.

Паяльник без припоя нельзя долго выдерживать нагретым и перегревать. Образуются окислы, и опять необходимо будет производить зачистку и лужение жала. На нагретом сердечнике паяльника всегда должна быть канифоль. А если перерывы между пайками достаточно большие, то паяльник рекомендуется выключить. Окислившийся ненужный припой убирают с сердечника губкой.

Некоторые элементы и детали схем выходят из строя под воздействием статического электричества. Чтобы этого не произошло, корпус паяльника необходимо подключить к заземлению.

Похожие темы:

• Опрессовка проводов. Инструмент и виды гильз. Обжатие
• Соединения проводов. Методы соединений и особенности
• Токопроводящий клей (Часть 1). Виды марок и требования. Особенности
• Токопроводящий клей (Часть 2). Рецепты приготовления клея. Применение
• Электроды для сварки. Виды и устройство. Применение и работа

Как паять оплетку коаксиального кабеля?

Пайка оплетки коаксиального кабеля может быть необходима, если необходимо создать надежное заземление для устранения помех и шума в сигнале. Чтобы паять оплетку коаксиального кабеля, понадобятся следующие инструменты и материалы:

• Паяльник с мощностью от 25 до 40 Вт;
• Припой с содержанием свинца от 60% до 70%;
• Флюс для пайки.

Шаги по пайке оплетки коаксиального кабеля:

1. Очистите оплетку от изоляции на несколько сантиметров, чтобы получить доступ к ней.

2. Очистите оплетку от окислов и грязи, чтобы обеспечить хороший контакт между оплеткой и кабелем.

3. Нанесите флюс на оплетку.

4. Нагрейте паяльник и поднесите его к оплетке.

5. Припаяйте оплетку к кабелю, двигая паяльник по краю оплетки. Припой должен быть достаточно расплавлен, чтобы заполнить все промежутки между нитями оплетки.

6. Подождите, пока припой остынет и затвердеет.

7. Проверьте качество пайки, убедившись в том, что оплетка хорошо закреплена и что нет никаких разрывов или отслоений.

8. Изолируйте пайку и оплетку, используя электроизоляционную ленту или термоусадочную трубку.

Важно не перегревать оплетку при пайке, чтобы избежать повреждения изоляции и снижения качества сигнала. Также необходимо обеспечить хороший контакт между оплеткой и кабелем, чтобы обеспечить надежное заземление.
