Лужение проводов — как это делается, инструменты и методы

Пошаговая инструкция

Чтобы дать вам ясное представление о том, как правильно выполнить процесс лужения проводов, мы предоставляем подробное пошаговое руководство с иллюстрациями. Для этого потребуется подготовить необходимые инструменты: острый нож, пинцет или пассатижи, паяльник, припой и флюс (например, канифоль).

1. Подготовьте нужный инструмент: острый нож, пинцет либо пассатижи, паяльник, припой и флюс (в нашем случае канифоль).
2. Снимите ПВХ изоляцию с проводника. Для этого лучше всего использовать инструмент для снятия изоляции, но если такого нет – нож в помощь. Зачистить изолирующий слой нужно на 10-20 мм.
3. Аккуратно, с помощью того же ножа зачистите жилу до металлического блеска. Если провод, который Вам нужно лудить, многожильный – распушите все проводки и очень аккуратно зачистите их ножом.
4. Подключите паяльник к сети и подождите, пока он нагреется. Кстати, перед лужением нужно очистить жало паяльника от мусора и старого припоя. Для этого рекомендуем использовать напильник.
5. Проведите разогретым жалом по кончику провода, который Вы собрались лудить.

6. Прикоснитесь жалом паяльника к канифоли, а после этого сразу же к припою. Рабочая поверхность паяльника должна равномерно покрыться оловом.

7. Прикоснитесь жалом к медному проводу. Припой должен равномерно распределиться по медной жиле. Для лучшего лужения рекомендуем взять проводник пассатижами либо пинцетом, после чего залудить кончик со всех сторон, самостоятельно прокручивая провод.

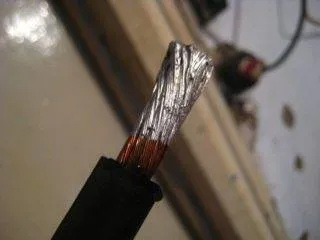

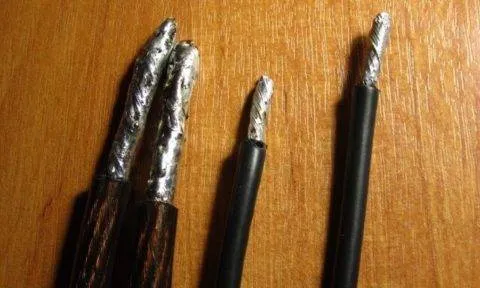

8. Визуально просмотрите, насколько хорошо у Вас получилось залудить кабель. На фото ниже пример отлично проделанной работы. Если не вся рабочая поверхность покрыта припоем, повторите пункты 6 и 7.

Вот таким способом Вы сможете качественно и быстро лудить провода в домашних условиях

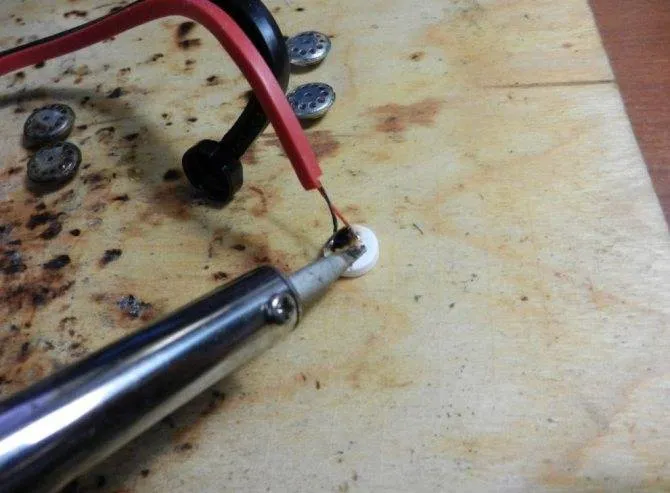

Обращаем Ваше внимание на то, что лужение тонких проводов от наушников (либо микрофона) нужно выполнять немного по-другому. Так как проводки эмалированные (вскрыты лаком), сначала Вы должны аккуратно счистить эмаль острым ножом. После этого уже необходимо выполнить лужение паяльником

После этого уже необходимо выполнить лужение паяльником.

Видео уроки по теме:

Вы можете лудить провода и без канифоли – используя специальную паяльную кислоту. В этом случае сначала нужно обработать рабочие поверхности (жало и кончик проводка) кисточкой, смоченной в кислоту, после чего уже наносить припой. И тот и другой способ можно использовать, не опасаясь за качество будущего соединения. Что касается толстого провода, облудить его проще, чем очень тонкого. Немного сноровки и еще меньше времени на это потребуется, главное – не забудьте зачистить поверхность жилы ножом.

Обязательно прочтите:

Лужение деталей

Научиться паять без паяльника самые различные вещи и детали не следует считать чем-то совсем невозможным. Для этого достаточно освоить прием приготовления жидкого припоя, который применяют для лужения и для пайки.

Под процедурой лужения понимается нанесение тонкого слоя оловянного сплава на поверхность подлежащих пайке выводов радиодеталей или концов проводов. Основное её назначение – улучшения электрического контакта в месте соединения и облегчение последующего процесса пайки.

Подготовка и разогрев припоя

Лужение проводов может быть организовано совсем без паяльника, что вполне возможно при наличии следующих атрибутов:

• потребуется металлическое корытце небольшой ёмкости (наподобие крышки от стеклянных банок или растворимого кофе);
• необходимо подготовить строго дозированные (мелко наструганные) кусочки низкотемпературного припоя ПОС-60 и немного растолченной в порошок канифоли;
• ещё одно условие возможности лужения без паяльника – наличие очага разогрева активных составов (для этого подойдёт любой источник открытого огня, включая свечу, сухой спирт или небольшой костёр).

Источники тепла

Последний приём разогрева зоны лужения из соображений безопасности может использоваться только вне жилого дома (на садовом участке или в огороде, например).

В городских условиях некоторым умельцам удаётся расплавлять тщательно подготовленную для лужения паяльную смесь (порошок канифоли плюс припойная стружка) хорошо раскалённым на газу стальным гвоздём.

Процесс лужения

После основательного прогрева смеси припоя и канифоли готовый состав начинает закипать. Через этот расплав следует протащить нуждающийся в лужении участок провода. Если необходимо залудить только оголённые концы гибкого проводника или ножки радиодеталей (резисторов или конденсаторов) – достаточно окунуть их в жидкую кипящую массу на 2-3 секунды. После удаления излишков расплавленного состава на концах проводов должен остаться ровный слой припоя.

При работе с проводами с их краёв обязательно снимается участок изоляция длиной приблизительно 20-30 мм.

В случае, когда требуется залудить места соединения между медными листовыми заготовками, действовать нужно следующим образом. Сначала эти детали посредством струбцин плотно поджимаются одна к другой, после чего разогретая жидкая смесь заливается непосредственно в стыковочную зону. После полного её остывания струбцины можно ослабить и получить две готовые к пайке заготовки.

Ещё один способ обработки лужением плоских деталей предполагает использование для этих целей мелко наструганного припоя и маленького цельного кусочка канифоли. При этом источник нагрева (точнее – пламя открытого огня) подносится к нижней части детали, расположенной прямо под участком пайки. После полного расплава припоя он вместе с канифолью растирается по обрабатываемой поверхности стальным бруском.

По завершении этой процедуры излишки состава удаляются чистой мягкой тряпкой. При лужении поверхностей стальных заготовок канифоль уже не потребуется. В этом случае вместо неё используется паяльная кислота, заливаемая в мелко наструганный припой. Процесс лужения этого металла без использования паяльника полностью аналогичен уже описной процедуре.

Почему лужение проводов так важно

Лужение проводов предотвращает их окисление

Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Правила безопасности труда при лужении

Основные правила безопасного проведения лужения металла:

1. К работам допускаются совершеннолетние лица, обученные и прошедшие инструктаж по безопасности.
2. В ходе работ могут возникнуть такие вредные и опасные факторы, как выделение паров, разбрызгивание флюсов и припоев, повышенная температура, может повыситься взрыво- и пожароопасность среды. Поэтому работники обеспечиваются респираторами, спецодеждой, защитными очками.
3. В помещениях необходима общеобменная и местная вентиляция. Освещенность должна соответствовать категории выполняемых работ.
4. Выполнение работ разрешается только при наличии исправного инструмента и оснастки, а также качественных материалов.

При лужении в домашних условиях обязательно выполнять такие требования:

1. Не вдыхать пары нашатыря и кислот. При возможности использовать респиратор.
2. Избегать попадания кислот на одежду и кожу.
3. Работать в защитных перчатках.
4. Для работы с нагретыми элементами пользоваться клещами.

Таким образом, лужение – доступный способ защитить металлические изделия от коррозии или подготовить их к пайке. Несмотря на затратность и трудоемкость, выполнение операций лужения доступно в домашних условиях.

Способы обработки проводов

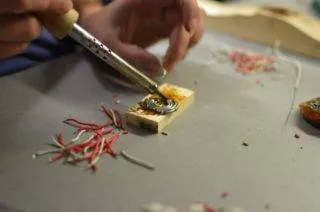

Олово с деревянным блоком

Есть несколько способов лужения. Некоторые умельцы отдают предпочтение способу, суть которого заключается в прижатии паяльником проводов к ровной деревянной поверхности.

При нагревании из дерева выделяются газы, которые играют роль потока, помогая удалить оксиды с металла.

более эффективно удалить оксидную пленку на поверхности токопроводящих жил можно с помощью аспирина. Во время работы планшет кладут под провода. При нагревании из ацетилсалициловой кислоты выделяются газы, обволакивающие стык, вытесняя из них примеси, отрицательно влияющие на качество соединения. Этот простой и недорогой в реализации метод обеспечивает высококачественное лужение.

Есть еще один способ изготовления многополюсных кабелей и проводов, при котором медное основание покрывается эмалью. Лучше всего использовать в качестве подложки небольшой кусок ПВХ-материала. Под термическим воздействием поливинилхлорид начинает активно выделять соляную кислоту, которая эффективно разрушает оксидный слой.

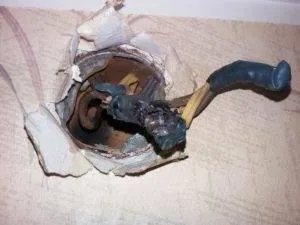

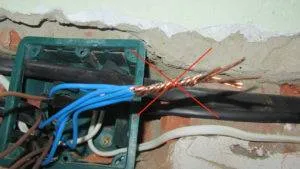

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Метки: лужение плат жидкое олово

Комментарии 26

Сейчас пробую лудить именно таким препаратом, такой же фирмы. Гавно редкое! В ютубе куча роликов, где плата покрывалась мгновенно, только опустили ее в раствор. И те растворы были прозрачные. А тут мачмала какая то мутная, цвета сыворотки.

Эх можно было бы облить Жигули этой дрянью…

Облить можно, но дорого и без толку ))) Т34 один у вас или еще есть и другие?

Господа химики вы лучше скажите, можно ли пользоваться этим раствором без последствий и если возможны последствия то какие? Например дальнейшее окисление и уничтожение медного слоя в тонких участках или какие нибудь испарения особо вредные для здоровья. И еще, кто знает, как происходит процесс лужения в промышленных условиях? Ведь там не дураки и давно знают про всякое жидкое олово. Поэтому и применяют оптимальный во всех отношениях вариант.

лужёный слой в 1 мкм — это сооовсем мало! в идеале можно добиться 4-5 мкм, но это тоже совсем мало, ногтём содрать можно. Далее получается пористая плёнка, а не сплошная. Цитат натрия — используется в пищевой промышлености, так что дышать над ним можно, но не пить само собой)) Последствия будут при минус 30-40 градусах, так называемая оловянная чума)) она кстате была причиной гибели одной из экспедиций на полюс земли, когда горючее запечатаное в банках вытекло, потому как стыки были паяные оловом

K, Na, Ba, Ca, Mg, Al, Mn, Zn, Fe, Ni, Sn, Pb, H, Cu, Hg, Ag, Au, Pt Электрохимический ряд активности металлов Из 8го класса: CuSO4 + Fe -> FeSO4 + Cu(в осадок) CuSO4 + Zn ->ZnSO4 + Cu(в осадок)

В электрохимическом ряду напряжений олово стоит правее железа, поэтому при образовании электрохимической пары (при попадании влаги на царапину) электрохимическая реакция пойдёт в сторону окисления железа(ржавчина = оксиды гидрооксиды Fe)…и проест дырку в месте царапины Поэтому железо не лудят, а цинкуют, цинк — левее

Для того чтобы восстановить Олово из соли при помощи Cu необходимо для начала “сделать” Cu более электроотрицательным, нежели Sn. При осаждении Sn на Cu в сильнокислой среде становится возможным окисление меди кислородом воздуха и её последующем растворении. Т.е. имеем раствор солей олова и отчасти растворённой меди. Образование же плёнки олова происходит на поверхности подложки (у вас медь), состоящей из микрокатодных и микроанодных участках. на участках микроанодов происходит растворение более электроотрицательного металла(см. первую строчку), а на участках микрокатодов происходит восстановление более электроположительного металла из раствора. Воот. Процес растворения-осаждения находятся в динамическом равновесии, поэтому происходит растворение металла подложки(меди) на микроанодных участках поверхности подложки и восстановление основного металла(олова) и меди(растворённой на аноде) на микрокатодных участках. реакция длится 1-2 часа. С образованием пористой поверхности плёнки, типа на вершинах зерно олова а по краям зерна углубления образовавшиеся на медной подложки.

Какое оборудование необходимо

Стандартный набор материалов и приспособлений включает:

• электропаяльник;
• флюс;
• припой.

Электрический паяльник

Стандартный инструмент состоит из 4 компонентов:

• питающего кабеля;
• рукоятки;
• нагревательной трубки;
• жала.

Провод передает ток от розетки нагревателю. Пластиковая рукоятка не проводит тепло, что облегчает работу с инструментом. Медное жало разогревает место пайки. Современные паяльники снабжаются несгораемыми наконечниками, не требующими регулярного подтачивания.

Оловянно-свинцовый припой

Материал имеет вид мягкой проволоки серого цвета диаметром 1-6 мм. Самым распространенным считается припой ПОС-60. Его часто используют для соединения медных жил. Припой содержит 40% свинца, 60% олова. Существуют и другие разновидности, например ПОС-10 или ОЦ, отличающиеся температурой плавления и сферой применения. ПОС-60 плавится при 180 °С, значит, паяльник нужно разогревать до 280 °C.

Флюс

Правильно паять провода между собой без этого средства не получается. Флюс предназначен для предварительной обработки поверхностей. Состав удаляет жировую и оксидную пленки, которыми покрыты медные провода.

Применяются 3 вида флюса:

1. Твердые составы. Пример — канифоль, устаревший, но по-прежнему востребованный материал. В его состав входят натуральные смолы. С использованием канифоли паяют стальные проводники.
2. Жидкие средства. Наносятся на обрабатываемые поверхности с помощью кисти.
3. Пастообразные. Содержат вазелин и другие жиры. Наносятся с помощью палочки.

Малоактивная канифоль подходит для работы с медными проводами.

Паяльные пасты

В таком формате выпускаются не только флюсы, но и готовые средства, содержащие припой. Применение смеси облегчает пайку. Соотношение компонентов подобрано так, что мастеру не придется самостоятельно определять объемы наносимых на поверхность припоя и флюса. Паяльная паста предназначена для работы с мелкими радиодеталями, однако может использоваться при соединении проводов.

Подставка

Мастер не всегда держит инструмент в руках во время пайки. Прибор откладывают в сторону при скручивании жил в распределительной коробке. Горячий паяльник нельзя класть на горючие поверхности. Поэтому в комплект включают жаропрочную подставку. Если подложка в коробке с устройством отсутствует, ее изготавливают своими руками. Самодельную подставку снабжают отсеками для инструментов, флюса и припоя.

Оплетка

Использование такого приспособления не является обязательным. Однако оплетка быстро и легко снимает излишки припоя. Приспособление имеет вид ленты, сделанной из медных проволок. Оплетку прикладывают к соединению, прижимают жалом паяльника. Излишки припоя плавятся и проникают в волокна ленты.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

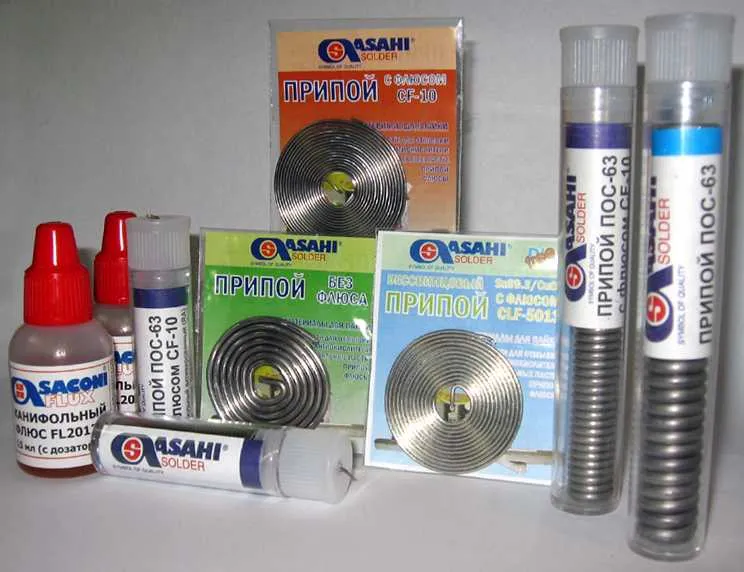

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

Так надо затачивать жало паяльника

Варианты облуживания провода без канифоли

Разберемся, что делать, если под рукой не оказалось канифоли, а работу необходимо выполнить в кратчайшие сроки. Далее представлены самые актуальные выходы из сложившейся ситуации.

Янтарь, животный жир и смола

Вариант подойдет для обработки многожильных кабелей с тонким сечением (питающие проводники наушников, блоков питания). Для приготовления флюса понадобится растопить три указанных компонента одновременно, постоянно перемешивая. Это необходимо для получения однородной консистенции. Недостатком метода является образование неприятного запаха от приготовленного раствора.

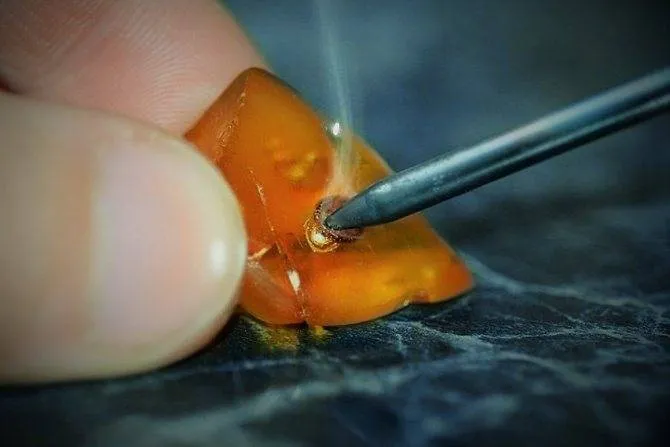

Использование янтаря для замены канифоли

Батарейки и аспирин

Для облуживания проводников из медного сплава можно воспользоваться следующими подручными средствами:

• батарейка;
• аспирин.

С отработанного аккумуляторного устройства понадобится слить электролит и воспользоваться им.

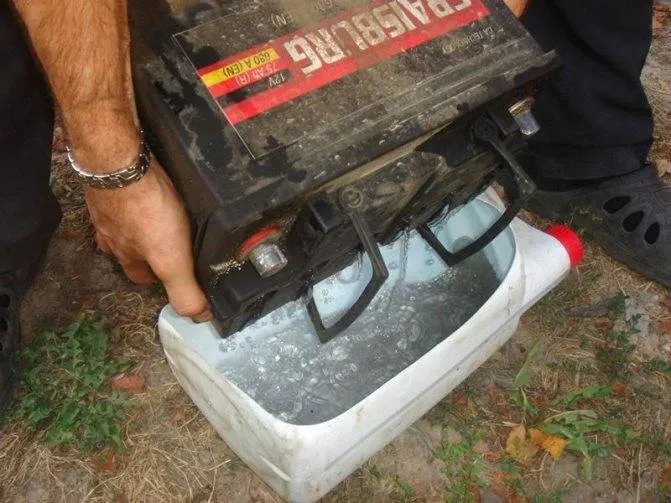

Слив электролита из старого аккумулятора

Лужение проводов с помощью таблетки аспирина

Универсальные кислоты

Данный способ предполагает применение щелочных средств. Предварительно выполняется тщательная зачистка проводника и припоя. Обработка осуществляется стеарином, наиболее доступный вариант — свечка. Ее необходимо расплавить и равномерно нанести на обрабатываемую поверхность.

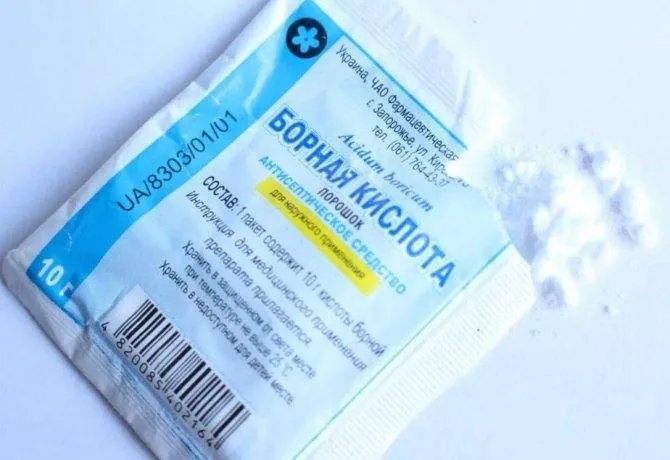

Для замены флюса можно использовать борную кислоту

Необычные варианты

Залудить провод без канифоли можно и экстравагантным методом, используя вещество для натирания смычков. Его необходимо растворить в чистом спирте, после чего выполнить обработку подготовленной жилы. Со временем спирт полностью выдохнется, а кабель получит требуемое лужение.

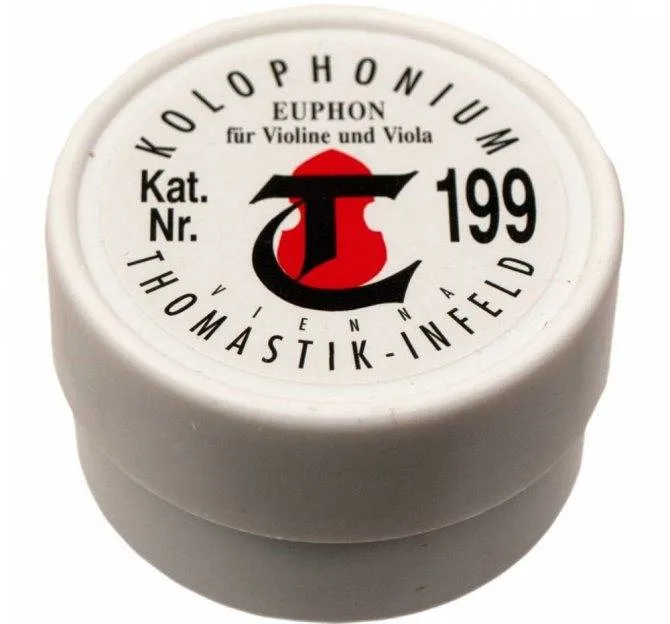

Канифоль для смычков Thomastik Euphon

Выполнить лужение проводов можно самостоятельно, соблюдая определенный порядок действий. Необходимо правильно подобрать припои для конкретного сплава токопроводящей жилы.

Особенности пайки электропаяльником

Пайка электропаяльником имеет ряд особенностей перед другими способами соединения. Их необходимо учитывать при выполнении монтажных работ.

Выбор флюса

Чаще всего электрики используют твердый флюс — канифоль. Есть два способа нанести ее на спаиваемые провода:

Жало паяльника касается камушка канифоли. Затем флюс переносится с разогретого острия инструмента на спаиваемые провода

Важно успеть нанести канифоль на токоведущую жилу до того, как она испарится с жала. Обычно это 3-5 секунд.
Зачищенный провод кладется на канифоль и прижимается сверху нагретым жалом

При этом флюс плавится, а провод погружается в расплав.

Пайка многожильных проводов

Многожильный провод представляет собой множество тонких проволок, сплетенных в один трос и покрытых изоляцией. Такой проводник проще паять, чем монолитный. Любой вид флюса охотно проникает и втягивается в пустоты между тонкими проволоками жилы. Касается это и припоев. Они легко пропитывают многожильный провод. Главное, как следует прогреть его, и пайка пойдет сама собой. Чтобы надежно спаять провода, их необходимо аккуратно скрутить пальцами.

Пайка распредкоробок с помощью тигля

Данный способ позволяет удобно пропаивать скрутки, которые находятся в коробках и подрозетниках. Припой заранее плавится в небольшом тигле объемом от 20 до 100 мл. Спаиваемые провода погружаются в емкость с расплавленным металлом.

Для разогрева тигля и расплавления припоя используется компактная газовая горелка. Некоторые специалисты применяют для этих целей самодельные приспособления, сделанные своими руками из мощных электропаяльников. Но такие устройства требуют напряжения, которое не всегда присутствует в ремонтируемой квартире.

Флюс для пайки алюминия

При пайке с обычной канифолью припой не будет прилипать к алюминию. Здесь необходимо использовать флюс наподобие Ф-64. Он выпускается специально для алюминиевых проводов. Средство продается в жидком виде в форме баночки с кисточкой.

Пайка позволяет надежно соединять провода при минимальных затратах. Все что нужно: паяльник, припой и флюс. Правильно пропаянный контакт прослужит не меньше, чем сама проводка.

Выбирать паяльник следует по мощности нагревателя. От этого критерия зависит максимальная толщина проводов, которые получится соединить. Тип флюса, припоя, форма и материал ручки паяльника выбираются исходя из индивидуальных предпочтений мастера.

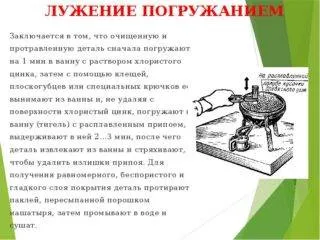

Лужение посредством окунания

Если приходится работать с проводами и кабелями большого диаметра, рекомендуется провести подготовку иначе. В этом случае непросто получить полное и равномерное распределение сварного шва.

Есть специальное приспособление – тигель, в который помещаются маленькие кусочки олова. Там они нагреваются, в результате чего металл плавится. Конец проволоки предварительно окунают в канифоль или флюс другой марки, затем в емкость для тигля. Такой подход обеспечивает полное и равномерное распределение веществ на месте разреза.

Этот метод можно использовать только с полностью лужеными проводами. Дайвинг уже имеет совершенно другой масштаб и проводится в промышленных условиях. Процесс осуществляется с помощью специальной катушки с намотанной проволокой. Сначала вся поверхность меди обрабатывается вручную жесткими щетками, а их щетина предварительно обрабатывается жидким хлоридом цинка. Растворенный флюс получают из смеси технической соляной кислоты и цинка.

Затем моток проволоки медленно разматывают и опускают в емкость, наполненную рыхлой жестью. Равномерность покрытия обеспечивается вторичной обработкой кабеля или проволоки большого диаметра резиновыми щетками. Наконец, кабель погружают в емкость с холодной водой и снова чистят щеткой. Впоследствии провода и кабели оборачиваются и упаковываются для дальнейшей продажи в хозяйственных магазинах.

Источник – https://strojdvor.ru/elektrosnabzhenie/luzenie-provodov/

Канифоль и флюсы

Флюс – это жидкое или твердое вещество, которое связывает припой с металлической поверхностью проводов. Также он помогает обезжирить поверхность проводов, а саму припайку спасает от окисления. ЛТИ 120 является наиболее популярной маркой флюса. Данное вещество можно сделать самостоятельно, для этого необходимо канифоль растворить в спирте, в соотношении 60 % на 40 %, тщательно взболтав смесь. Канифоль – это смесь смоляных кислот и их изомеров, на вид оно хрупкое, прозрачное, светло-желтого или темно-красного цвета. Начинающим проще работать с канифолью, так как он более удобен при пайке. Ее цена невысокая, поэтому она становиться удобным расходным материалом. Абсолютно нерастворима в воде, но растворяется в спирте и ацетоне. В зависимости от сорта, расплавляется при температуре не ниже 66-69 ºС. Чаще канифоль используют при пайке медных деталей, а когда процесс более сложный применяют флюс, который подходит ко всем материалам.

Электролизер для выделения олова

Для получения олова достаточно количества, следует взять консервную банку побольше, например, банку от повидла (3 или 5 литров). Изготовить крышку из диэлектрического материала и поместить в ее центре угольный катод. Анод подключается к корпусу банки. Предварительно банка должна быть очищена от наклеек, краски и грязи, что можно сделать с помощью кипячения в растворе крепкой соды.

В банку наливается приготовленный электролит, вставляется катод и подключается питающее напряжение 4В, либо от нескольких батарей, либо от регулируемого источника питания. Для увеличения количества выделяемого олова, можно нарезать консервные банки на небольшие кусочки и засыпать в электролизер, исключив контакт с катодом (одна консервная банка, в среднем, содержит 0,5 грамма олова). На катоде начнет выделяться губчатое олово. По завершении процесса выделения, полученное олово собирается и переплавляется в тигле в серебристый металл.

Во время ремонта, модернизации или при установке электропроводки особое внимание уделяется качеству соединения токопроводящих жил. Надежное спаянное соединения – это залог безопасной эксплуатации электрических магистралей и бытовой техники

Чтобы хорошо закрепить припой, требуется предварительно провода облудить, суть процедуры заключается в покрытии поверхности оловом.

Почему лужение проводов так важно

Лужение проводов предотвращает их окисление

Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Облуживание провода с помощью паяльника

Лужение проводов паяльником

Для качественного выполнения работы важно уверенно владеть паяльником. Если закрепившиеся навыки отсутствуют, не удастся залудить и припаять провод

Существуют разные модели паяльников, каждые обладают своими техническими характеристиками – мощность, габариты и т.д. Начинающему мастеру рекомендуется отдавать предпочтение паяльным станциям, где есть возможность регулировать температуру нагревания самостоятельно.

Целесообразно приобрести дорогостоящее устройство, поскольку процесс будет отнимать меньше времени, и работа будет выполняться в радость.

Необходимые инструменты

Флюс выбирают в зависимости от материала провода

Монтаж, модернизация, ремонт и обслуживание проводов – дело хлопотное, но не сложное. Чтобы сократить затраченное время, предварительно готовят все необходимые инструменты и расходный материал для работы. Список выглядит следующим образом:

• к числу расходных материалов относится припой и флюс;
• острый нож;
• станция для паяния или паяльник;
• технический или медицинский пинцет;
• обыкновенные плоскогубцы.

Можно использовать не хорошо заточенный нож, а специальные клещи, позволяющие удалить весь изоляционный слой несколькими движениями. Но стоимость их достаточно высока, поэтому многие используют нож или скальпель.

В каждом случае требуется определенный припой и флюсовый состав для кабелей, это нужно учитывать.

Порядок действий

Чтобы облудить провод, нужно действовать по следующему алгоритму:

1. С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
2. После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
3. В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
4. Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
5. Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
6. Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
7. По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

Какую нагрузку выдерживают медные провода?

Медные провода являются одними из наиболее распространенных проводников в электроэнергетических системах и применяются для передачи различных видов электрической энергии. Нагрузка, которую могут выдерживать медные провода, зависит от нескольких факторов, таких как сечение провода, длина провода, температура окружающей среды и т.д.

Сечение провода — это один из основных факторов, который определяет нагрузку, которую может выдержать медный провод. Чем больше сечение провода, тем большую мощность он может передавать. Например, медный провод с сечением 1 мм² способен выдерживать нагрузку около 5-6 ампер, а провод с сечением 10 мм² — около 60-70 ампер.

Длина провода — чем длиннее провод, тем больше сопротивление у провода, и, соответственно, тем меньше нагрузку он может выдержать.

Температура окружающей среды — при повышении температуры окружающей среды сопротивление провода увеличивается, что также снижает его нагрузочную способность.

Таким образом, ответ на вопрос о том, какую нагрузку могут выдерживать медные провода, зависит от конкретных параметров каждого провода. Однако, в целом, медные провода могут выдерживать довольно высокие нагрузки, благодаря своей высокой электропроводности и хорошей термической стабильности.
