Скрытая электропроводка в деревянном доме — установка и использование кабель-каналов

Монтаж скрытой проводки в деревянном доме

• Правила монтажа
  • 1.1 Как нельзя монтировать электропроводку
  • 1.2 Как правильно выполнить монтаж
  • 1.3 Общие требования к электромонтажу
  • 1.4 Выбор проводов и кабелей
  • 1.5 Выключатели и розетки
• Этапы электромонтажа скрытой разводки
• Заключение
• Видео по теме

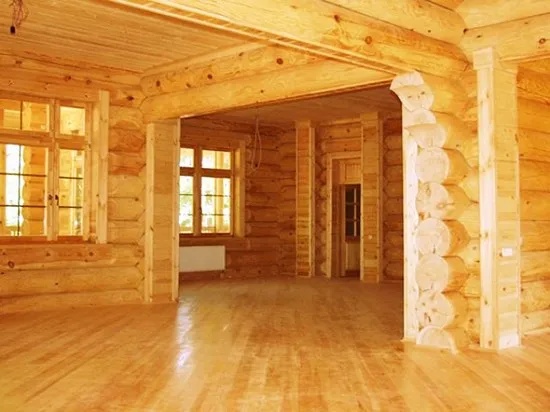

Идея строительства частного дома или дачи из дерева очень привлекательна для многих людей.

Популярность таких типов жилых объектов сохраняется на протяжении многих тысяч лет, не утрачивая своей актуальности. Древесина, как строительный материал, обладает множеством неоспоримых преимуществ: экологической безопасностью, способностью создавать комфортный микроклимат, удобством монтажа и другими достоинствами. Если вы интересуетесь, как организовать скрытую электропроводку в деревянном доме, стоит рассмотреть соответствующие подходы и методы.

По статистике, больше половины всех пожаров в деревянных строениях происходит по причине выхода из строя электропроводки. Короткое замыкание, воспламенение изоляции и вот ваш дом объят пламенем, а потушить горящую древесину очень трудно! Зачастую такие негативные события возникают в результате несоблюдения элементарных требований и норм к электромонтажу разводки, механическому повреждению изоляционного слоя кабельных изделий, и очень часто в случае превышения общей мощности нагрузки на сеть энергоснабжения. Все это касается любых видов электрической разводки в жилых строениях из древесины.

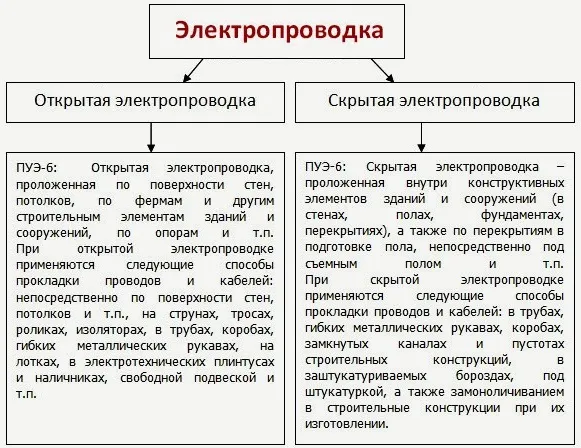

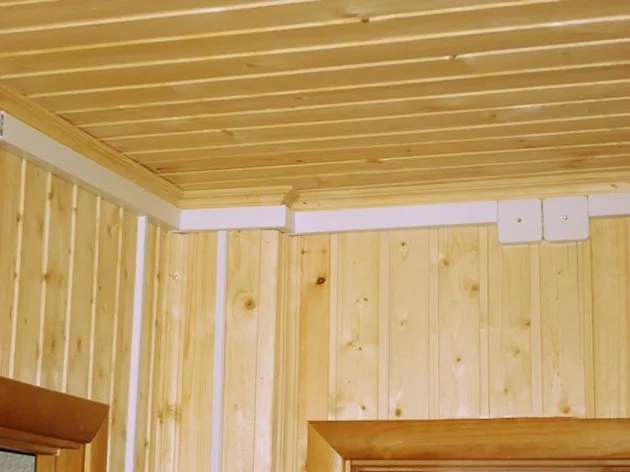

Открытая разводка внутренних электрических сетей, уложенная в пластиковые кабель-каналы в деревянном доме или на даче, наиболее предпочтительный вариант электрификации таких объектов. В этом исполнении, электропроводка всегда на виду и при аварийных ситуациях можно принять экстренные меры по их устранению. Но такой вариант не всегда устраивает владельцев недвижимости. С эстетической точки зрения и привлекательности интерьера помещения, открытая электроразводка — это «прошлый век», если она, конечно, не является обязательным элементом ретро-дизайна. В этой статье мы ответим на вопрос, как правильно осуществить электромонтаж скрытой разводки в деревянном жилом или бытовом строении, соблюдая все требования и нормы ПУЭ (правил устройства электроустановок).

Важно! Большинство специалистов не рекомендуют выполнять монтаж скрытой электроразводки по легко воспламеняемым конструкциям, к которым относятся и деревянные строения. Однако, если четко следовать всем нормативным документам, то такой тип электрической проводки в строениях из дерева не несет никакой опасности!

Правила монтажа

Скрытое устройство электрической проводки в зданиях из древесины довольно сложный и дорогостоящий процесс. При выполнении монтажа необходимо строго соблюдать меры противопожарной безопасности, требования ПУЭ и ГОСТА Р50572 1–93. Если вы не имеете опыта в проведении таких работ, то лучше нанять соответствующего специалиста-электрика, а не пытаться выполнить их собственными силами. Такой подход может привести к непредсказуемым результатам и даже к полной потере объекта недвижимости! Но и работу наемного исполнителя следует контролировать, а для этого нужно знать элементарные нормы электромонтажа скрытой разводки на объектах, построенных из древесных материалов.

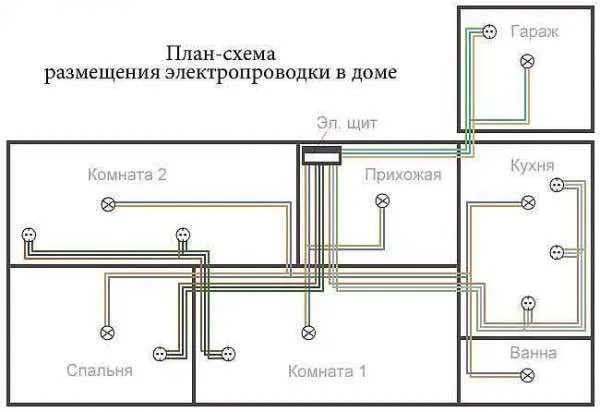

Перед проведением работ необходимо выполнить проектирование принципиальной и монтажной схемы электрической сети по строению. В ней следует указать точную трассу прокладки электрических кабелей и проводов с привязкой к конструктивным элементам объекта, наметить места расположения электрощита, выключателей питания, электрических розеток и других необходимых элементов энергосети. Нормативный документ ПУЭ регламентирует все эти работы и им необходимо руководствоваться в обязательном порядке. После составления детального плана, его лучше согласовать со специалистом энергетической компании, обслуживающей район нахождения недвижимости, хотя действующее законодательство и не предусматривает этого.

После разработки схемы, можно приступать к монтажу скрытой проводки в деревянном строении. Этот процесс весьма трудоемкий и требует больших финансовых вложений, но красота, как говорится, требует жертв. Правда, затраты зависят от типа проекта объект. Если дом построен из бруса или бревна, то они выше, если конструкция каркасная, то соответственно ниже. В любом случае это недешевое удовольствие, по отношению к устройству открытой проводки в кабель-каналах. Ниже мы дадим ответ на следующие вопросы: что можно, а что нельзя делать при монтаже разводки, как выбрать материалы для выполнения работ и так далее.

Как нельзя монтировать электропроводку

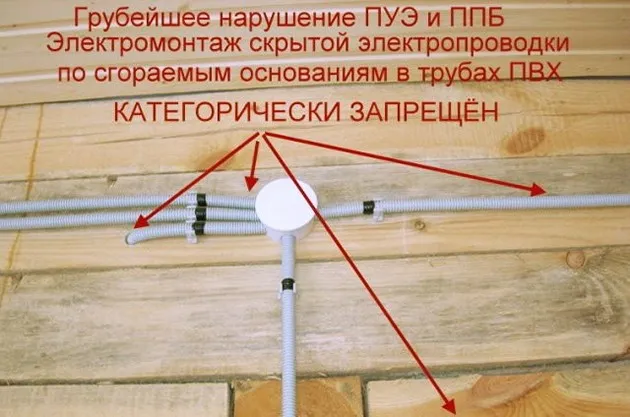

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах. К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

Внимание! В соответствии с пунктом 7.1.38 ПУЭ скрытая электрическая проводка в домах из древесины не должна соприкасаться с деревянными поверхностями, а также укладываться в пластиковые гофры и короба без защиты этих конструкций специальными материалами. Несоблюдение этих норм может привести к пожару.

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги. Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!

Как правильно выполнить монтаж

Существует множество вариантов монтажа скрытой разводки электрической сети в деревянном доме или на даче, но только некоторые из них удовлетворяют нормам ПУЭ. Процесс проектирования и проведения электромонтажных работ должен полностью соответствовать требованиям как этого документа, так и нормам противопожарной безопасности. Скрытая электроразводка в строениях из бревна и бруса прокладывается в специальных кабель-каналах, которые способны локализовать воспламенение изоляции внутри себя. Они укладываются в штробы, прорезанные в древесине и обработанные огнеупорными материалами. Для каркасных конструкций технология проще: кабель-каналы размещаются в пустотах конструктивных элементов строения.

Лучшими изделиями для защиты проводов и кабелей, спрятанных в штробах и пустотах конструкций из дерева, считаются металлические короба и трубы. Такие кабель-каналы не нуждаются в дополнительной огнеупорной изоляции. Для гофрированных рукавов и коробов из негорючих полимерных составов необходимо предусмотреть круговую защиту от соприкосновения с древесиной, изготовленную из несгораемых прокладок, с минимальной теплопроводностью. В качестве материала для их установки можно использовать асбест, бетон, алебастр или цементную штукатурку. Толщина защитной прокладки рассчитывается исходя из мощности электропроводки и технических характеристик кабелей и проводов.

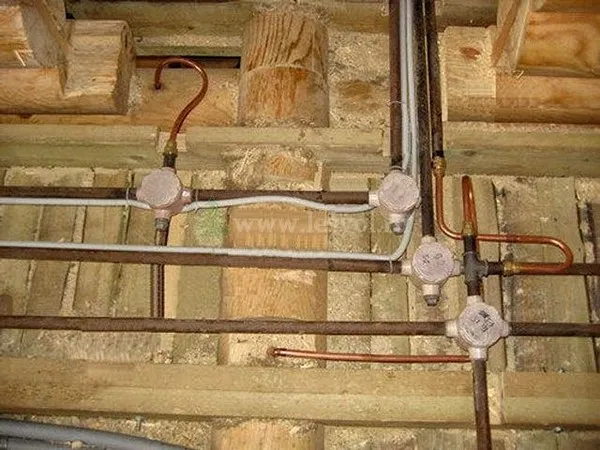

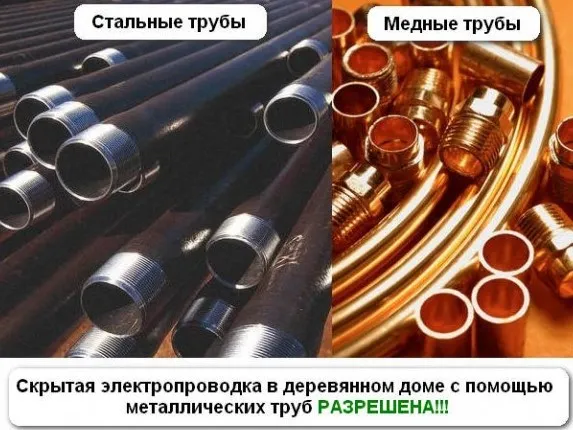

Самый надежный вариант монтажа электрической разводки, полностью соответствующий требованиям ПУЭ, в строениях из древесины — это прокладка проводов и кабелей в металлических защитных оболочках, трубах и коробах из меди или стали. Медные трубы легко изгибаются и режутся даже без использования специнструмента, что очень важно при монтаже разветвленной внутренней сети электроснабжения. Использование труб из стали более трудоемкий процесс, требующий высокой квалификации исполнителей и применения специальных инструментов.

Важно! Выполняя прокладку скрытой электрической проводки в металлическом коробе или трубе, мы решаем сразу две важные технологические задачи: защищаем провод или кабель от различных механических повреждений, а также исключаем возможность возгорания деревянного здания в случае короткого замыкания!

Общие требования к электромонтажу

Линию разводки, в обязательном порядке, нужно вести с выполнением всех требований ПУЭ. Количество изгибов, разветвлений и поворотов должно быть минимальным. В тех точках конструкции здания, где невозможно проложить прямую трассу, необходимо устанавливать коробки разветвления. При монтаже этих элементов электропроводки, запрещено закрывать их любыми интерьерными конструкциями, чтобы обеспечить свободный доступ к ним в любой ситуации. Без разветкоробок невозможно правильно выполнить трассировку электропроводки, так как ответвления от основного кабеля необходимо выполнять под прямым углом, без скруток и перегибов.

Трубы и короба электрической скрытой разводки в деревянном здание заглубляются в конструктивные элементы так, чтобы ни в коем случае не ослабить несущую способность строения. Подбор кабель-каналов выполняется исходя из конструктивных особенностей и площади сечения проводов. Кабель, уложенный в защитную оболочку, должен занимать не более 40% ее внутреннего пространства, а также без проблем протягиваться по всей длине трубы или короба до ближайшей разветкоробки. Если участок электропроводки состоит из нескольких токоведущих проводников, то пропорции должны быть такими же.

Внимание! Руководствуясь пунктом 522.3.2 нормативного документа ГОСТ Р 50571.15–97 в местах возможного накопления сконденсированной влаги, кабель-каналы необходимо укладывать с уклоном и устанавливать технологические заглушки для ее слива. Конденсат может вызвать короткое замыкание!

Выбор проводов и кабелей

После проектирования и трассировки линии электроразводки, определения мест размещения каждого узла необходимо подобрать марки кабелей и проводов, которые будут укладываться в кабель-каналы. Для зданий из древесины рекомендуется использовать следующую кабельную продукцию.

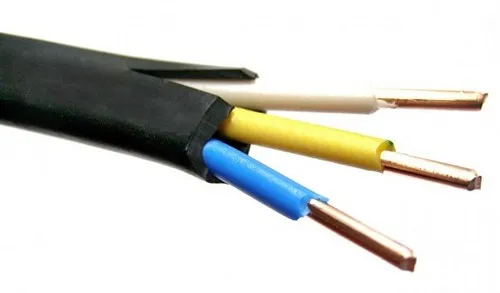

1. Силовой кабель ВВГ. Это кабель с медными монолитными жилами, количество которых может доходить до пяти штук. Каждая жила имеет собственную ПВХ изоляцию определенного цвета, что позволяет упростить монтаж электропроводки. Кабель имеет общий внешний изоляционный слой, изготовленный из гибкого полимера. Изделие выпускается как в круглом, так и в плоском исполнении.

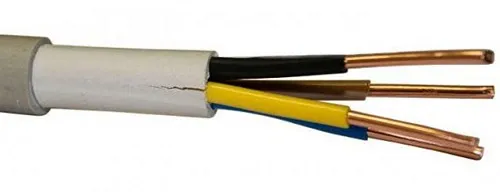

2. Силовой кабель NYM. Это импортный аналог ВВГ с монолитными токоведущими жилами из меди и трехслойной изоляцией. Выпускается только в круглом исполнении. Конструктивная особенность изделия заключается в том, что каждая жила покрыта собственной разноцветной изоляцией, весь пучок жил залит дополнительным изоляционным слоем, а сверху вся конструкция заключена в оболочку из ПВХ.

Конечно, при устройстве скрытой проводки в деревянном здании можно использовать и другие подходящие марки проводов и кабелей, но следует знать, что количество жил в используемых изделиях должно быть не менее трех единиц. Это обязательное требование ПУЭ, так как вся электропроводка должна иметь контур заземления.

Выключатели и розетки

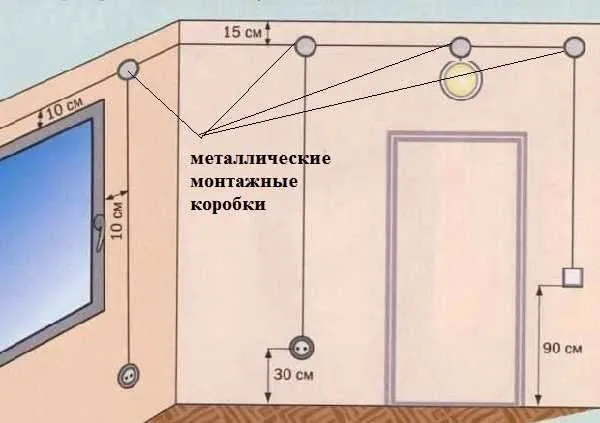

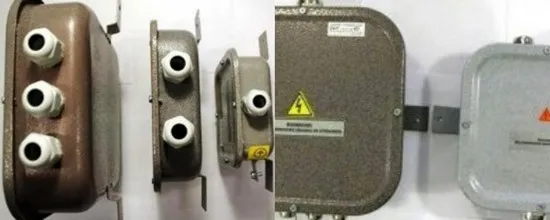

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Внимание! Части электрического кабеля или проводов необходимо отрезать такого размера, чтобы в монтажных и распредкоробках создавался некоторый запас по длине этих комплектующих, который необходим при коммутации и в других случаях.

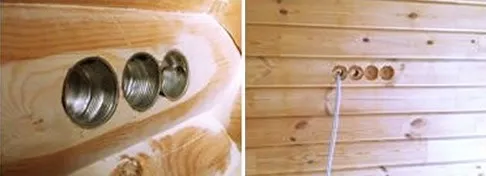

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода. Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

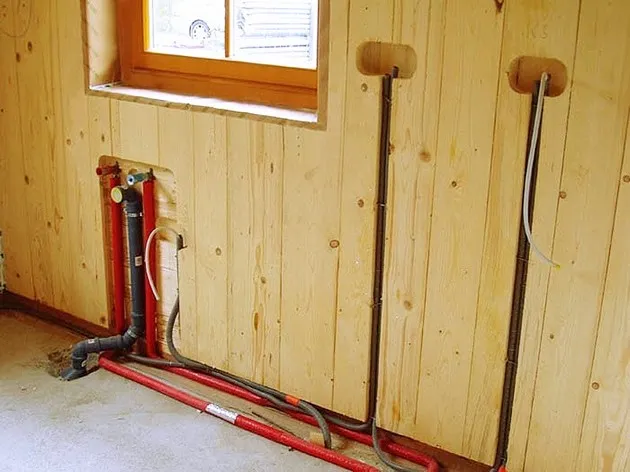

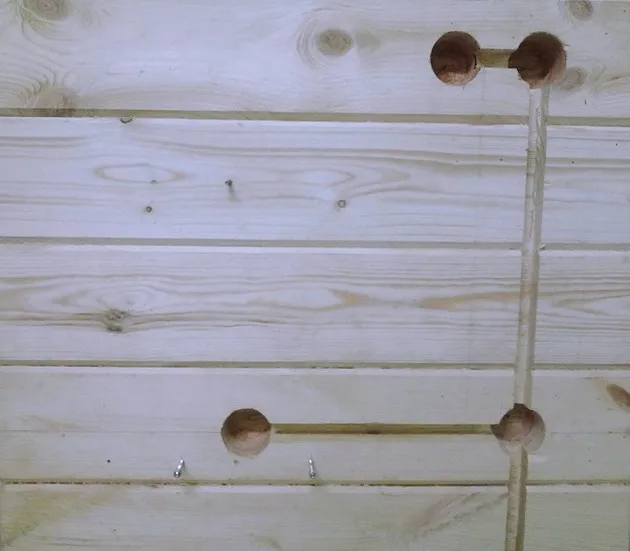

1. Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
2. Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.

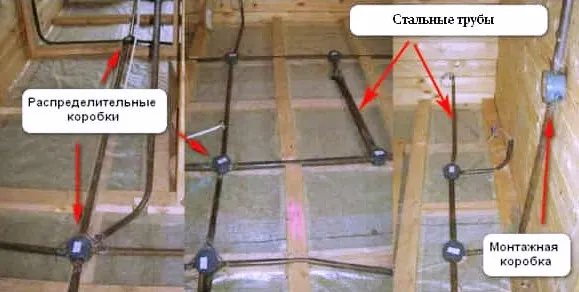

3. Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
4. Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

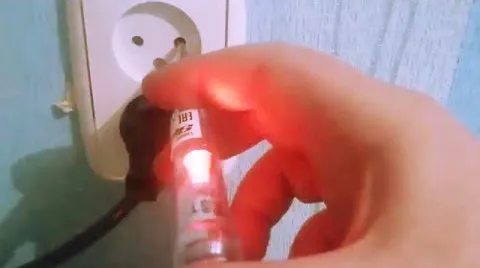

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.

Заключение

Теперь вы в курсе, как выполнять монтаж скрытой электропроводки на любом объекте, построенном из древесины. Электрификация частного дома или дачи, построенных из натуральной древесины — это довольно сложный, дорогостоящий и очень трудоемкий технологический процесс. Если вы обладаете опытом и профессиональными навыками, позволяющими выполнить такие работы, то смело беритесь за монтаж электроразводки. В противном случае лучше пригласит специалиста со стороны, который выполнит все работы в соответствии с нормами и стандартами, а проконтролировать его действия вы вполне сможете, если внимательно прочитали статью!
