Монтаж электропроводки в потолке квартиры: правильный порядок и часто встречающиеся ошибки

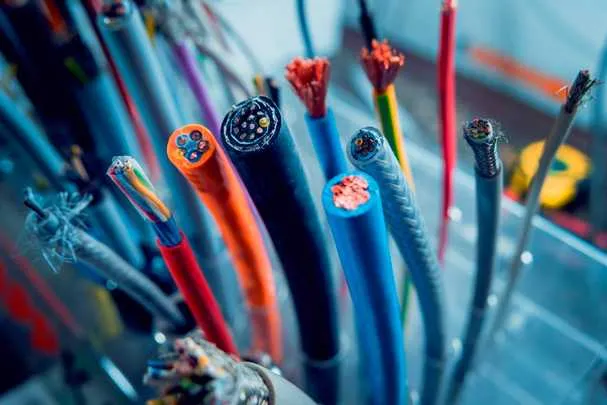

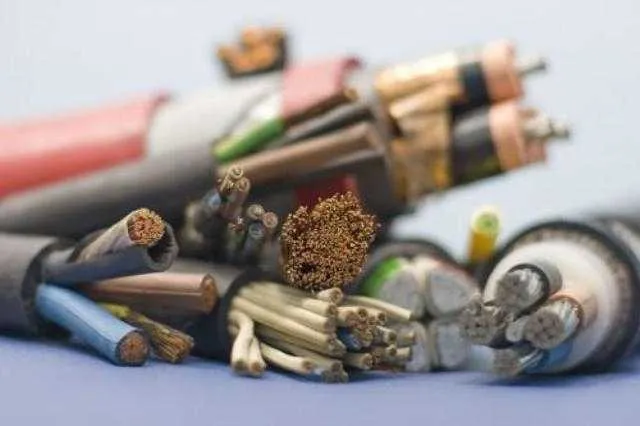

Выбор материала и сечения проводов

Провод с виниловой изоляцией соединительного типа (ПВС) является наиболее популярным вариантом медного провода, который применяется как для создания электрической разводки, так и для изготовления переносок и прочих аппаратных решений.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

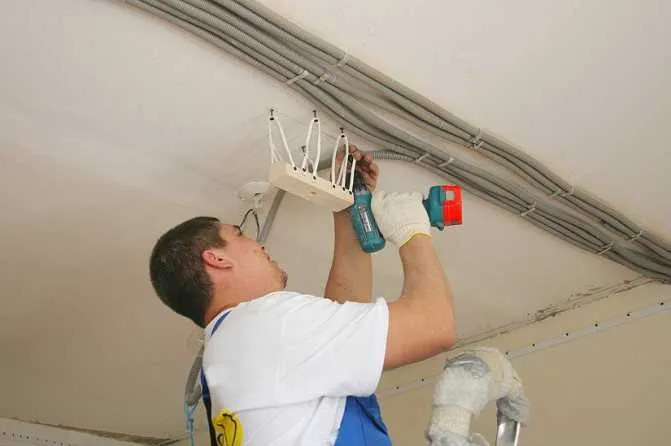

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

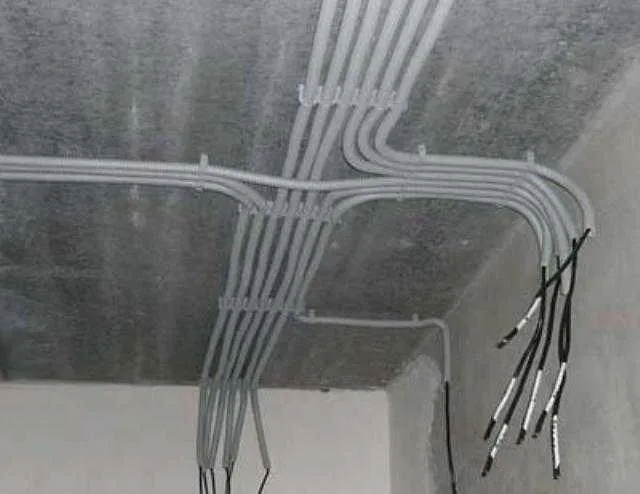

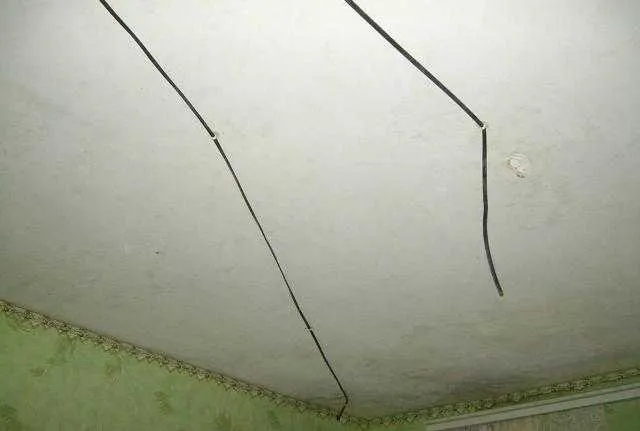

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

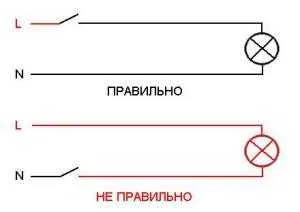

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Особенности формирования разводки электрики по поверхности потолка

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

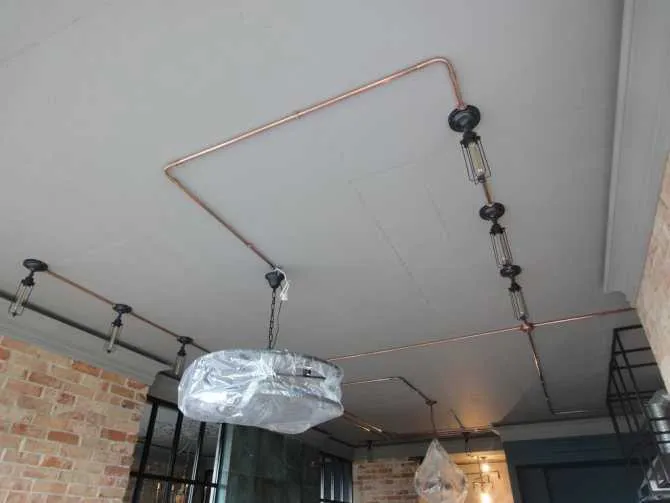

Прокладка кабеля в медных трубах

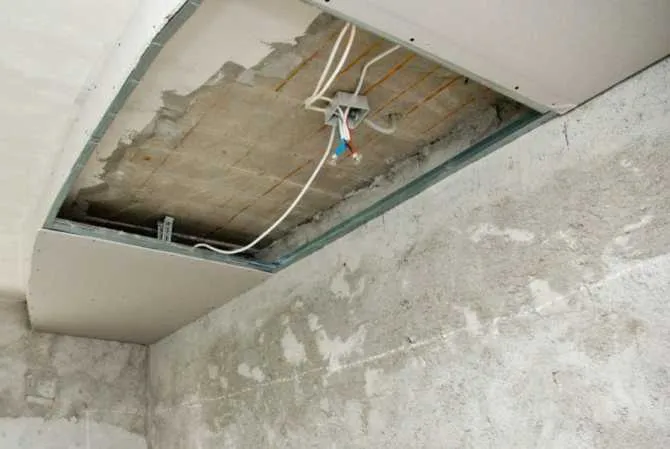

Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.

Подготовка схемы

Для формирования будущей электрической схемы необязательно выдерживать правила черчения. Она необходима для четкого отражения разводки электрики по помещению, а также мест соединения отдельных компонентов. Также отображается расположение светильников, розеток и выключателей.

При желании можно изобразить прямоугольник произвольной формы, который будет обозначать распредкоробку. Провода начертить в виде простой линии, а места их соединения и подключения обозначить точкой. Желательно использовать два цвета. Одним выделить фазный, а другим нулевой провод. Также можно сразу пронумеровать все участки будущей схемы, перенеся маркировку на приготовленные кабеля. Это поможет облегчить процесс монтажа и минимизировать вероятность ошибки.

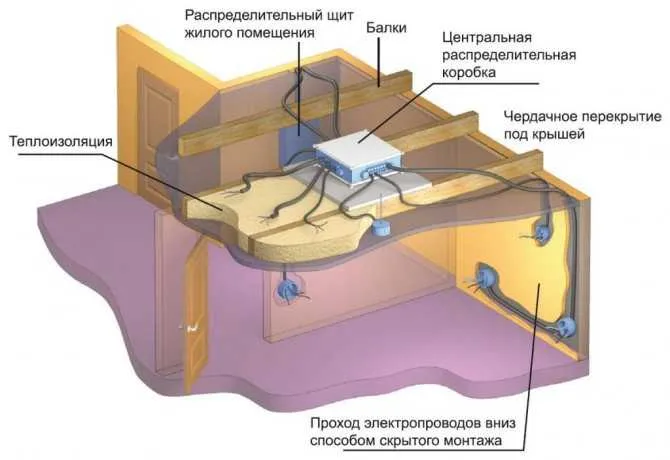

Схема устройства проводки в потолке

Составленную схему рекомендуется сохранить. При возникновении необходимости в устранении какого-либо недостатка с ее помощью можно быстро определиться с требуемыми действиями.

Способы укладки проводки

Перед тем как сделать безопасную проводку по деревянному потолку, стоит изучить особенности выполнения скрытой и открытой прокладки. При использовании открытого монтажа применяются те же методы, что и при укладке по бетонному потолку. Крепление проводов по фарфоровым изоляторам используется очень редко, если интерьер выполняется в ретро стиле.

Скрытая проводка

Скрытый монтаж электрики по потолку делается с применением металлических рукавов и труб.

Нюансы монтажа скрытых систем электроснабжения:

1. С внутренней стороны все коммуникации для прокладки должны быть окрашены или иметь оцинкованное покрытие.
2. Никаких зазубрин и заусениц в начальной и конечной части трубопровода быть не должно. Для этого на края элементов надеваются пластиковые заглушки.
3. Для монтажа идеально подходят медные рукава. Медь хорошо противостоит воздействию влаги, выдерживает разряд электрической дуги, которая появляется при коротком замыкании. Трубы из меди легко гнутся под нужным углом.

Скрытые системы электроснабжения прокладываются в конструкции деревянного потолка за навесной конструкцией из гипсокартона или в слое штукатурки. В последнем случае кабели крепятся по асбестовой полосе или стальной ленте. Для фиксации кабелей применяют гвоздевые скобы или хомуты. Если прокладка осуществляется в штробы на штукатурном слое, то проводку крепят быстросохнущим раствором, в который добавляют алебастр.

При укладке за подвесным гипсокартонным потолком штробить каналы не нужно, потому что ГКЛ крепится на каркас из профилей. В этом случае укладка кабелей осуществляется внутри стальных или медных водо-, газопроводных труб. Они позволяют локализовать возгорание в случае замыкания.

Диаметр труб подбирается с учетом количества и сечения кабелей, которые нужно проложить. Потом трубы нарезают на куски нужной длины и делают на их концах резьбу, удаляют заусеницы и зазубрины, чтобы не повредить изоляционный слой кабелей. Для соединения отрезков труб используют муфты или уголки. Медные трубы сгибают трубогибами.

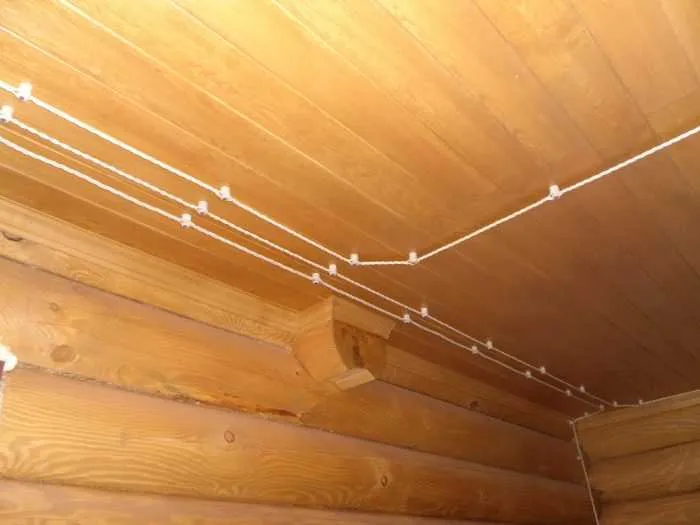

Открытая проводка

Открытая проводка по деревянному потолку монтируется намного проще и лишена многих недостатков скрытых систем электроснабжения. Единственный недостаток открытой прокладки кроется в непрезентабельном внешнем виде. Обычно используется прокладка проводов в гофре или пластиковом канале.

При этом есть некоторые различия между укладкой в канал и гофру:

1. При применении гофрированных труб очень сложно проложить их идеально ровно. При монтаже часто появляются искривленные и провисшие участки.
2. Даже если увеличить количество точек крепления гофры, проблема провисания и кривизны полностью не решится. Кроме этого, большее число точек крепления повышает стоимость монтажных работ.
3. На гофрированной поверхности быстро собирается пыль, которую удалить не так легко.
4. Через гофрированные трубы сложно протянуть пучок проводов, потому что они будут зацепляться за ребристую поверхность трубы.
5. В пластиковых каналах намного проще проложить нужное количество кабелей.
6. Внешне каналы из пластика смотрятся лучше, чем гофра. В продаже есть каналы, имитирующие деревянные конструкции, поэтому подобрать изделие, которое гармонично впишется в интерьер деревянного дома, несложно.

Для фиксации к потолку гофрированных или металлических рукавов используются клипсы или хомуты. Для протяжки кабеля через закрепленные рукава или трубы применяется стальная проволока.

Укладка проводов в пластиковый канал осуществляется намного проще. Сначала к потолочной поверхности при помощи саморезов или шурупов крепят канал, потом в него укладывают кабели и закрывают пластиковой крышкой со специальной защелкой. В месте изгиба пластиковые элементы подрезают под нужным углом. Также в продаже есть специальные изделия из пластика для формирования разветвлений и изгибов.

Есть еще один вариант открытой укладки проводки – монтаж систем электроснабжения на асбестовую подложку. При этом подкладочный слой должен выступать с каждой стороны кабеля на 10 мм. Однако этот вариант прокладки смотрится хуже, ведь на виду провода и подкладка.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

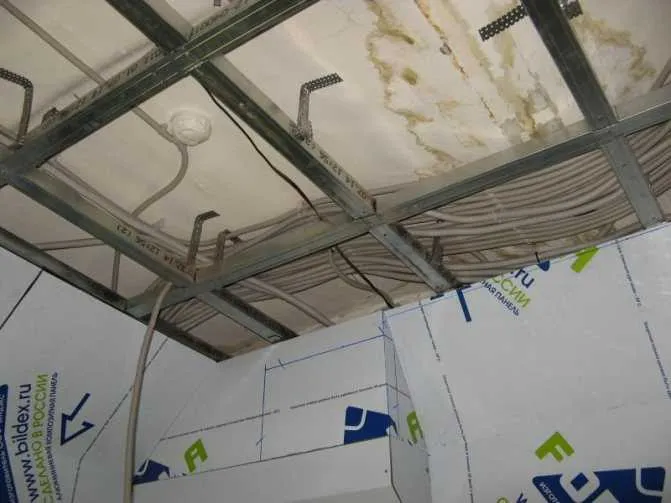

Проводка в потолке из гипсокартона

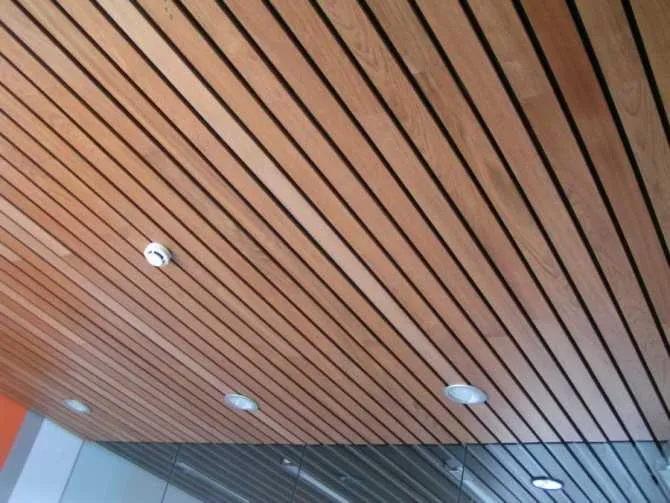

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

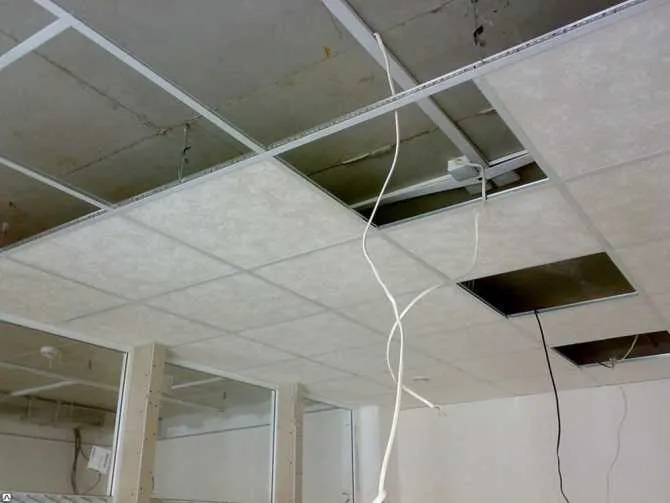

Монтаж подвесного потолка Армстронг

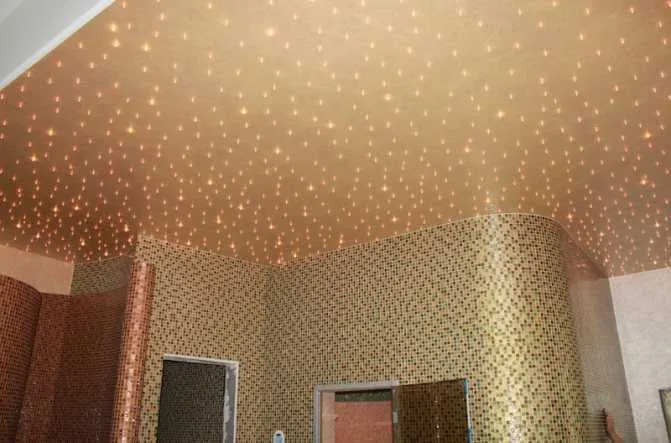

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

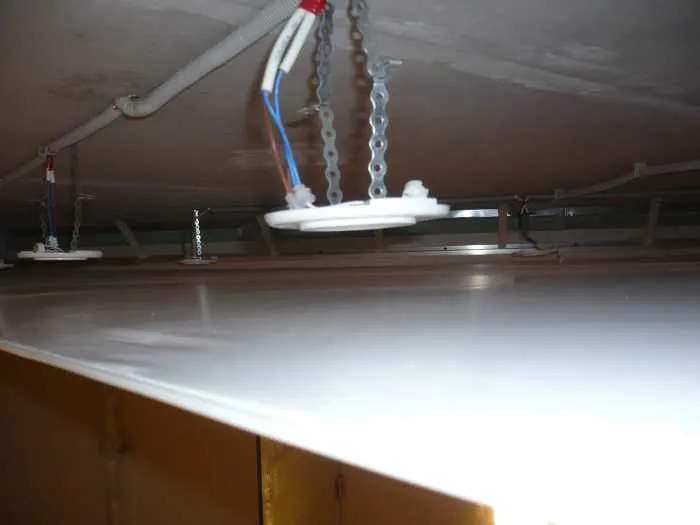

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Люстра и три провода из потолка

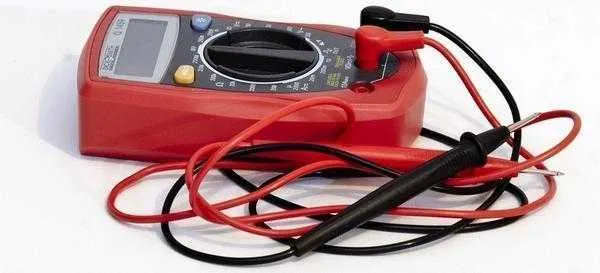

Установить люстру с тремя проводами на потолок достаточно просто. Для начала вам нужно определить назначение каждого провода. Делаем это при помощи электрической схемы прибора. Обычно белый провод – это фаза, синий – ноль, а зеленый – заземление. Если у вас нет электрической схемы, можно воспользоваться мультиметром.

Делаем это в следующем порядке:

1. Сначала устанавливаем мультиметр в режим «прозвонка».
2. Затем закорачиваем щуп.
3. Выкрутите из люстры лампочку. Определите расположение фазного и пружинящего контакта.
4. Найдите нулевой провод. Для этого нужно установить щуп мультиметра на боковой контакт патрона. Вторым щупом прикасайтесь к зачищенным проводам. Во время касания к одному из проводов вы услышите звуковой сигнал. Именно этот провод будет нулевым.
5. Определите фазный провод и количество контуров при помощи мультиметра.

Установка люстры проводится в такой последовательности:

• Для начала нужно включить обе клавиши, расположенные на выключателе.
• Прикоснитесь к концам провода указателем напряжения. При соприкосновении с фазным проводом, светильник на указателе должен загореться.
• Пометьте фазные провода. Для этого воспользуйтесь маркером.
• Обесточьте выключатель и проверьте каждый провод по отдельности.
• Подключите фазные кабеля люстры к фазным кабелям электропроводки. Не забудьте соедините нулевые провода. Для этого лучше всего использовать клеммную колодку.
• Убедитесь, что люстра работает. На этом установка заканчивается.

Виды потолков и способы прокладки проводов

Для того, чтобы знать, как крепятся провода при их прокладке в потолке, мы должны понимать, какие вообще бывают потолки и что они собой представляют. Давайте коротко опишем их:

1. Армстронг — подвесные панели из спрессованной бумаги вторичной переработки, с добавлением некоторого количества стекловолокон для связи и придания механической прочности. Панели имеют размер 50×50 см и в основном применяются в офисных зданиях с высокими потолками. Для укладки проводки в таком потолке возможно свободное крепление проводов и гофрированной защитной трубы, — непосредственно к поверхности плиты перекрытия.
2. Вагонка — популярное покрытие для потолков и стен. Представляет собой пластиковые полосы шириной около 25–30 см и длинной порядка 6 м, имеют разнообразную расцветку и свойства. Крепится этот потолок на деревянную обрешетку или каркас, который прикручивается к потолку. Так как данная деревянная конструкция не рассчитана быть подвесной, то проводку приходится прокладывать либо в полостях плит перекрытия, либо высверливать в деревянных брусках специальные отверстия для пропуска через них проводов в гофротрубе.
3. Пенополистирольные панели — квадраты со сторонами 50×50, толщиной порядка 8–10 мм. Поверхность чаще всего представляет собой фактурный рисунок, схожий по композиции с гипсовыми панелями для обустройства потолков общественных заведений. Крепятся к плитам перекрытия жидкими гвоздями, реже — на шпаклевку. Не используются для выравнивания потолка, а лишь в декоративных целях, поэтому не остается полости между панелями и потолком. По этой причине провода придется прокладывать в полости плит перекрытия.
4. Натяжной — самый современный и эстетически привлекательный вид потолка. В магазинах представлен широчайший цветовой диапазон. Изготавливается из терморезины определенного состава. Крепится непосредственно к стенам. При монтаже образует пространство между пленкой и плитой, поэтому появляется возможность укладки проводов, помещенных в гофротрубу — непосредственно на поверхность перекрытия.
5. Гипсокартон — самый популярный вид подвесного потолка, так как имеет сравнительно небольшую стоимость и легок в монтаже. Для изготовления используется специальный потолочный гипсокартон, — он более тонкий и легкий по сравнению со стандартным. Монтируется на специальную конструкцию из легкого металлического профиля. Если у вас планируется установка таких потолков, то прокладку проводов следует осуществлять на заранее изготовленную металлоконструкцию. В итоге провода у вас окажутся в полости между бетонной плитой перекрытия и листом гипсокартна. Это один из самых удобных способов монтажа.
6. Шпаклевка — не менее распространенный вид потолков. Представляет собой обычное нанесение шпаклевки на перекрытие. Тем самым он выравнивается и красится. Получается довольно-таки красиво. Минус в том, что придется прокладывать провода в полости бетонных плит, а это не так просто, как может показаться на первый взгляд.

Tags: ампер, бить, бра, вид, вред, выбор, выключатель, дом, е, заземление, кабель, как, конструкция, контур, кт, монтаж, мощность, мультиметр, нагрузка, нум, освещение, перенос, подключение, постоянный, провод, прокладка, пуск, р, работа, размер, расчет, ряд, свет, светильник, светодиод, соединение, средство, тен, тип, ток, ук, установка, фаза, щит

Как крепить вытяжку к натяжному потолку?

Крепление вытяжки к натяжному потолку может быть немного сложным процессом, поэтому лучше всего обратиться к профессиональному электрику или мастеру по установке вытяжек, чтобы быть уверенным в правильном монтаже. Однако, если вы планируете установить вытяжку на натяжной потолок самостоятельно, следуйте следующим шагам:

1. Найдите подходящее место для установки вытяжки. Обычно это место расположено над кухонной плитой.

2. Проверьте, есть ли достаточно пространства для установки вытяжки между потолком и кухонной мебелью. Убедитесь, что вытяжка не будет мешать другим элементам кухни.

3. Сделайте отверстие в натяжном потолке в месте установки вытяжки. Для этого можно использовать специальный инструмент — пожалуйста, обратитесь к профессионалу за помощью, если вам нужно это сделать в первый раз.

4. Установите крепления вытяжки на натяжной потолок с помощью шурупов или саморезов.

5. Подключите электричество к вытяжке и закрепите ее на креплениях.

6. Проверьте, что вытяжка работает должным образом, и необходимое количество воздуха вытягивается из кухни.

Если у вас возникнут какие-либо сомнения или вопросы относительно установки вытяжки на натяжной потолок, лучше всего обратиться к профессиональному мастеру за помощью и советом.
