Как найти проводку в стене без напряжения?

Регистрация: 10.05.2006 Москва Сообщений: 781

Привет всем!

Имеется в виду, каким способом можно обнаружить электропроводку (как провода для электричества, так и слаботочные кабели) в стене, на глубине 1-2,5 см, без применения нагрузки? Если рассматривать вопрос «как найти проводку в стене», то для поиска проводов под напряжением можно использовать Bosch DMF 10 или Zircon MultiScanner (доступные варианты), но в данной ситуации ничего не подключено.

Есть варианты поискать трассировщиками для ЛВС и телефонии, типа Lanmaster Lan-TPK 100 / 200 (см.картинку), т.е. тестером с генератором тона, но можно ли ее будет найти провод под штукатуркой? Может кто опробовал этот метод — подскажет?
Спасибо.

Регистрация: 19.03.2007 Москва Сообщений: 16274

2 Дядька Глюк можно и DMF’ом, можно и Ланмастером, но обоими нужно по месту приспосабливаться.
А что мешает дать фазу на проводку? Тогда веселее пойдёт.

Регистрация: 10.05.2006 Москва Сообщений: 781

n-p-n написал :
можно и DMF’ом, можно и Ланмастером, но обоими нужно по месту приспосабливаться.

а что DMF позволяет не подключенные провода искать? Я думал нет.
А что значит приспосабливаться?

n-p-n написал :
А что мешает дать фазу на проводку? Тогда веселее пойдёт.

Дык, по большому счету ничто не мешает, но пока старая проводка еле шуршит, придется ее выключать, думать как подтащить к новой фазу, прозвонить на всякий случай провода (так как не везде остались бирки и надписи), геморрой все же и у пока не хотелось бы идти этим путем.

Регистрация: 19.03.2007 Москва Сообщений: 16274

2 Дядька Глюк да очень просто: уровень сигнала у DMF (да и у Ланмастера) зависит от кучи факторов: расстояния до провода, толщины, наличия-отстуствия других проводов/арматурин.
Например, провод под напряжением DMF видит слишком хорошо. С перенапряжением
Поэтому, нужно одной рукой держать прибор, а другую — к стене приложить, поближе.
Он видит и немагнитные металлы не под напряжением и даже дерево в бетоне. Пластиковые трубы с водой видит.

Регистрация: 08.12.2008 Москва Сообщений: 2176

Дядька Глюк написал :
Есть варианты поискать трассировщиками для ЛВС и телефонии, типа Lanmaster Lan-TPK 100 / 200 (см.картинку), т.е. тестером с генератором тона, но можно ли ее будет найти провод под штукатуркой? Может кто опробовал этот метод — подскажет?

Лучший способ. Ищется на раз.
Но только если провод не перемыкается электрически с другими проводами или арматурой. Тогда сигнал от генератора будет «звенеть» везде.

Регистрация: 19.01.2009 Щелково Сообщений: 476

Дядька Глюк написал :

Дядька Глюк написал :
Просто разведено по розеткам и выведено в пучке поближе к шкафу.

Может стоит тестером провода прозвенеть

Регистрация: 10.05.2006 Москва Сообщений: 781

2 n-p-n
спасибо, более-менее ясно, осталось только выбрать чтонить, что потом лежать не будет.

2 Спех
Да инстументы типа Ланмастера (генератор тона + щуп) мне знакомы, работал, но никогда бы в голову не пришло искать им проводку в стене, под с штукатуркой. Ну другие задачи стояли на тот момент! Они более мне подходят, так как проводка у меня не подключена, и генератором можно создать хороший вариант для поиска, при условии что им можно искать под штукатуркой. В аппаратами типа Bosch DMF 10, могут возникнуть проблемы, так как есть действующая проводка (которая будет отключена и забыта), и есть арматура в стенке, то есть будут наводки при поисках… Но я не работал с такими устройствами, поэтому уверенно сказать не могу..

2 CтепанЖмых
Да тестером тоне проблема, а что это даст? где заходят хвосты и где они выходят мне известно, а вот некоторые пути прокладки затерялись, увы.. Мне самое главное точно маршрут нарисовать, перегородку возводить надо, а повредить новую проводку как-то совсем не хочется.

Регистрация: 29.10.2005 Москва Сообщений: 292

детектор скрытой проводки — яндекс знает… и без напруги в т.ч. только они дорогие собаки, приборчики эти…

Регистрация: 30.07.2009 Москва Сообщений: 28

Здесь посмотри. Классная вещь. Под напряжением и без меряет. MultiFinder Pro

Регистрация: 19.03.2007 Москва Сообщений: 16274

2 lazerdist этот тот же Бош (по характеристикам), но вдвое дороже.

Регистрация: 30.07.2009 Москва Сообщений: 28

Бош похожая модель называется DMF 10zoom стоит от 3500 и до 4800 рублей…Скинь ссылку если найдешь дешевле.

Регистрация: 19.12.2007 Москва Сообщений: 149

Регистрация: 10.05.2006 Москва Сообщений: 781

Спасибо, кое что могу спокойно рекомендовать кому-то предложенные здесь устройства. Так как мне «на один раз», то для себя же, учитывая Ваши рекомендации, после недолго раздумья и с прицелом на будущее, прикупил за 2200 руб (в Москве) — устройство прозвонки кабеля Metrotek TGP-42 (генератор тона). Под 2 см гипсовой штукатуркой (ротбанд) берет хорошо, так что кабель нашел, отрисовал на стене без проблем. Опять же остался пучок кабелей (RJ-11, RJ-45, электро) из которых не все подписаны. Ищется еще легче, это понятно.
Спасибо всем.

Регистрация: 30.07.2009 Москва Сообщений: 28

Распродажа какая то…странно…очень дешево…подозрительно

Можно ли найти обрыв или нарушение контакта одной из жил кабеля под штукатуркой устройством прозвонки кабеля Metrotek TGP-42 (генератор тона)?

Регистрация: 19.12.2007 Москва Сообщений: 149

Регистрация: 10.05.2006 Москва Сообщений: 781

lazerdist написал :
Распродажа какая то…странно…очень дешево…подозрительно

Могу научить, если надо.. Хотя на самом деле все просто!

vlatvil написал :
Можно ли найти обрыв или нарушение контакта одной из жил кабеля под штукатуркой устройством прозвонки кабеля Metrotek TGP-42 (генератор тона)?

Ну по идее то можно.. вешается на оголенный хвост провода генератор, а щупом по предполагаемой трассе водите до тех пор пока щуп перестанет пищать трелями.. думается мне там и будет обрыв. Если жил в проводе, допустим 3 штуки, то вешается на каждый провод по очереди и щупом прозванивается. Так что думаю, что можно..

Роман С. написал :
Вот еще один

Цена очень интересная..

Регистрация: 19.03.2007 Москва Сообщений: 16274

2 Дядька Глюк в «доме инструментов» ещё интереснее. Вот сегодня купил пару штук в подарки

Если прибор для обнаружения скрытой проводки Mastech MS6812 — аналог устройства прозвонки кабеля Metrotek TGP-42 (генератор тона) то почему различие в цене 4 раза. Вопрос не праздный т.к. в нашем городе в продаже Mastech MS6812 и меня интересует будет ли он справляться с функцией обнаружения места обрыва или нарушения контакта в соединении одной из жил кабеля под штукатуркой.

Регистрация: 10.05.2006 Москва Сообщений: 781

vlatvil написал :
Если прибор для обнаружения скрытой проводки Mastech MS6812 — аналог устройства прозвонки кабеля Metrotek TGP-42 (генератор тона) то почему различие в цене 4 раза. Вопрос не праздный

Честно говоря, я не знаю сколько он или его аналог Mastech 6812 у Вас в Вильнюсе, но все ж предполагаю что цена будет разной. А то что в 4 раза это не ко мне вопрос. Цену за которую я купил, удалось найти не сразу, в известном в Москве магазине сети ЧИП&ДИП такой же девайс (Metrotek) в интернет магазине стоит 4500 руб, а в рознице уже 5200! Собственно эта явно завышенная цена меня и сподвигла на поиск более дешевой цены. Только и все. А сколько у вас стоит?

vlatvil написал :
и меня интересует будет ли он справляться с функцией обнаружения места обрыва или нарушения контакта в соединении одной из жил кабеля под штукатуркой.

По поводу обнаружения обрыва я уже написал выше добавить мне нечего к этому. Тем более если «Ваше» устройство аналог, то вопросов, по идее, быть не должно. Может Вы как-то иначе представляете поиск обрыва провода в кабеле, уже лежащего под штукатуркой?

Регистрация: 12.07.2009 Кривой Рог Сообщений: 56

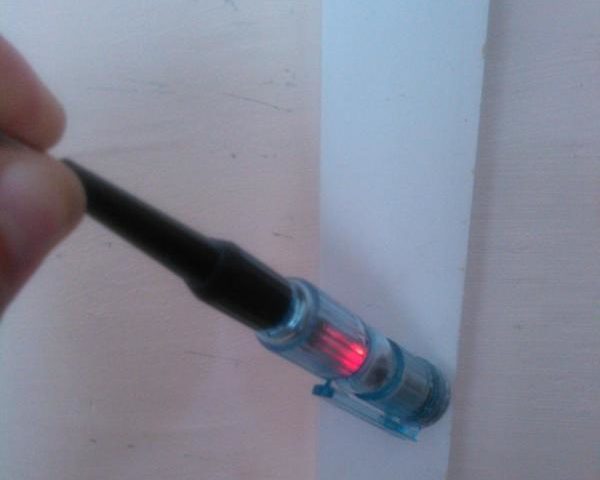

Работаю вот такой.
Проводка всегда находилась.
Есть инструкция.
