Обнаружение скрытой проводки — 7 распространенных методов поиска

Проведение ремонтных работ, связанных со сверлением и трассировкой стен, требует точного знания расположения проводов. Как обнаружить скрытую проводку? Чтобы избежать нарушения дизайна интерьера непривлекательными проводами, их прокладывают в штробы и покрывают слоем гипсового раствора или алебастра, а затем выравнивают поверхность.

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

1. Индикаторная отвертка

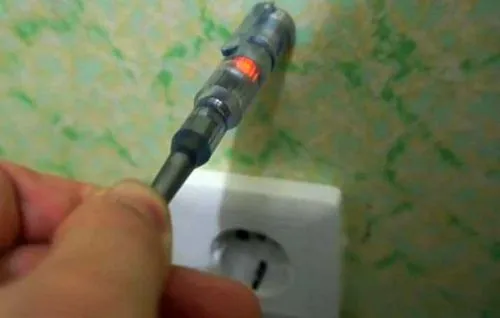

Использование индикаторной отвертки для поиска скрытой проводки

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

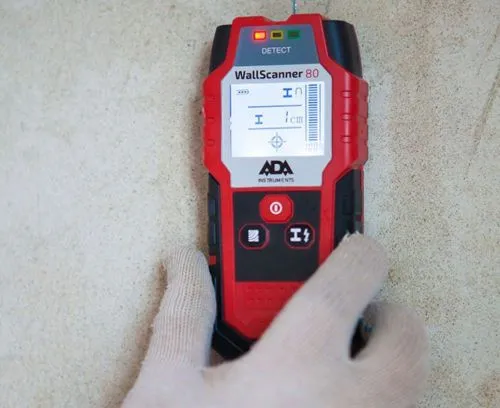

Электромагнитный детектор проводки Wall Scanner 80

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы. Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

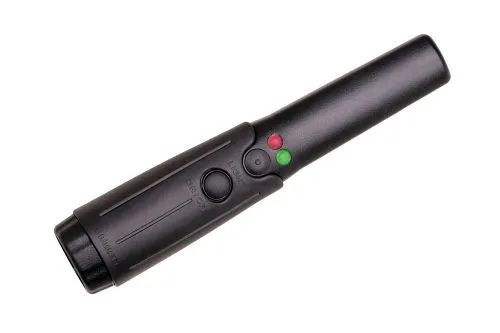

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

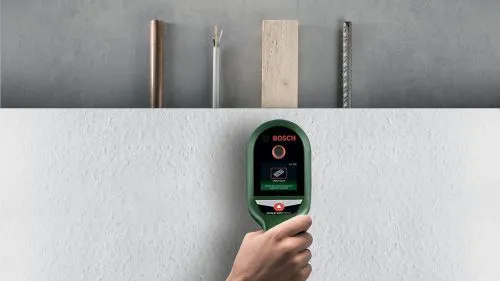

Универсальный детектор BOSCH UniversalDetect

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

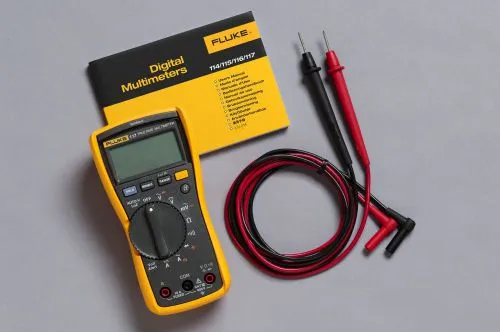

Цифровой мультиметр Fluke 117

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

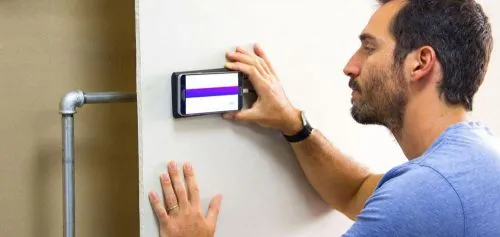

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены. При помощи встроенного датчика он найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

Как самому обнаружить скрытую проводку в стене?

Обнаружение скрытой проводки в стене может быть сложной задачей, которую лучше всего выполнять при помощи специализированных приборов, таких как детекторы металла, электромагнитные детекторы и т.д. Однако, если вы хотите попробовать обнаружить скрытую проводку своими руками, то можете использовать следующие методы:

1. Визуальный осмотр: Некоторые виды проводки, например, кабели для телевизора или интернета, могут быть заметны подходящему человеку даже невооруженным глазом. Если вы видите отверстия для розеток или выключателей, вы можете попробовать заглянуть в них, чтобы посмотреть, есть ли там проводка.

2. Использование магнита: Если вы проходите магнитом по стене, то можете обнаружить места, где проводка находится рядом с поверхностью стены. Это связано с тем, что провода содержат металлические элементы, которые могут притягиваться к магниту.

3. Использование детектора металла: Электронные детекторы металла могут помочь в обнаружении металлических элементов, включая проводку, скрытую в стене. Однако, не все детекторы металла подходят для обнаружения проводки, поэтому стоит выбирать специализированные модели.

4. Тестирование розеток: Если вы знаете, где находятся розетки или выключатели, вы можете отключить электричество и протестировать их, используя тестер или вольтметр. Это позволит определить, в каких местах находится проводка.

Однако, если вы не уверены в своих навыках или не хотите рисковать повреждением проводки или стены, лучше обратиться к профессионалам.
