Мегаомметр — Раскрываем сущность измерения сопротивления изоляции.
tz group
10 октября 2017
Безопасность применения домашних электроприборов и электрооборудования в значительной степени зависит от качества изоляции. Для определения уровня сопротивления изоляции используется специальное устройство – мегаомметр. Если необходимо, можно включить в новый текст объяснение «что такое мегаомметр».
Сопротивление изоляции величина непостоянная и зависит от ряда факторов:
- уровня влажности;
- температуры эксплуатации прибора;
- наличия дефектов в изолирующем слое;
- режима и срока эксплуатации прибора.
Для измерения уровня сопротивляемости изоляции используют прибор – мегаомметр. Средство для испытания электрической системы выбирается с учетом напряжения, номинального сопротивления в сети и других особенностей.
Виды мегаомметров
Аналоговые (стрелочные)
При помощи рукоятки динамо-машина приходит в действие. Измерение происходит на основании магнитоэлектрического принципа.
Такие аппараты надежны, просты в использовании, но сейчас практически не используются из-за тяжелого веса и большими габаритами по сравнению с современными приборами.

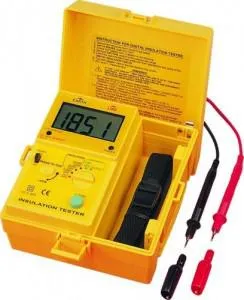

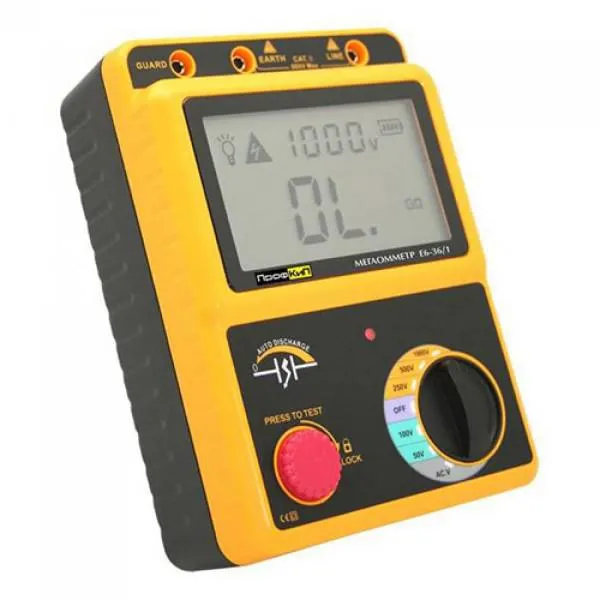

Цифровые
Работают от аккумулятора, либо подключатся к сети. В устройстве встроен генератор импульсов, действующий на полевых транзисторах.
Алгоритм проведения измерений
ВАЖНО: В процессе работы мегаомметр выдает высокое напряжение, поэтому при работе с прибором на производстве допускаются только специалисты с группой допуска не ниже 3.
Перед началом замеров проверяемые цепи обесточиваем.
Например, при проведении работ в жилом помещении сначала
Требования техники безопасности
- работы проводятся только в резиновых перчатках;
- перед подключением щупов к измеряемой цепи следует убедиться в том, что на отключена подача напряжения на прибор;
- щуп можно держать только за изолированные ручки, которые ограничены упорами;
- необходимо снять остаточное напряжение. Заземление можно отключать после установки щупов;
- после каждого замера следует снимать остаточное напряжение с щупов, соединяя их между собой;
- после замера с тестируемого оборудования снимается остаточное напряжение путем подключения заземления.
Измерение сопротивления в кабелях и жилах
Время работы напрямую зависит от того одножильный или многожильный провод. В зависимости от напряжения в сети выбирается тестовое напряжение. Если кабель планируется использовать для проводки на 250В, то следует выставить 1000В.
При проверке одножильного кабеля один щуп присоединяем к жиле, а второй на броню и подаем напряжение. При отсутствии брони второй щуп закрепляем на «земляной» клемме.
При проверке многожильного кабеля каждый кабель проверяется по очереди, а остальные в это время должны быть скручены в один жгут.
Если показания больше 0,5 Мом, то все в норме, если меньше, то изоляция пробита и провода использовать нельзя.
Аналогичным образом проводится проверка розеток. Отключается все электроприборы и питание на щитке. Один щуп устанавливаем в одну из фаз, вторую клемму на заземление. Тестовое напряжение 1000В.
Измерение сопротивления в электродвигателе
В первую очередь отключаем питание. Для проведения измерений необходимо добраться до выводов обмотки. Тестовое напряжение для асинхронных двигателей, работающих при напряжении 1000В – 500В.
При проведении проверки щуп подключается к корпусу двигателя, второй прикладывается к каждому из выводов. Таким образом проверяется целостность обмоток между собой.
| Наименование элемента | Напряжение мегаомметра | Минимально допустимое сопротивление изоляции | Примечания |
| Электроизделия и аппараты с напряжением до 50 В | 100 В | Должно соответствовать паспортным, но не менее 0,5 МО | Во время измерений полупроводниковые приборы должны быть зашунтированы |
| тоже, но напряжением от 50 В до 100 В | 250 В | ||
| тоже, но напряжением от 100 В до 380 В | 500-1000 В | ||
| свыше 380 В, но не больше 1000 В | 1000-2500 В | ||
| Распределительные устройства, щиты, токопроводы | 1000-2500 В | Не менее 1 МОм | Измерять каждую секцию распределительного устройства |
| Электропроводка, в том числе осветительная сеть | 1000 В | Не менее 0,5 МОм | В опасных помещениях измерения проводятся раз в год, в других — раз в 3 года |
| Стационарные электроплиты | 1000 В | Не менее 1 МОм | Измерение проводят на нагретой отключенной плите не реже 1 раза в год |
Подпишитесь на рассылку, чтобы быть в курсе обновлений
Нажимая на кнопку, Вы даете согласие на обработку персональных данных.
Как должно проводиться измерение сопротивления изоляции мегаомметром?
Измерение сопротивления изоляции мегаомметром (также называемым мегомметром) проводится для проверки состояния изоляции электрических систем и оборудования. Для проведения измерения необходимо следовать определенной последовательности действий:
-
Подготовьте мегаомметр к работе согласно инструкции производителя. Убедитесь в правильности подключения проводов измерительного кабеля.
-
Отключите оборудование от источника питания.
-
Проверьте, что оборудование не находится под напряжением.
-
Подключите измерительный кабель к оборудованию и к мегаомметру.
-
Включите мегаомметр и установите требуемое напряжение измерения (обычно 500 В или 1000 В).
-
Измерьте сопротивление изоляции, ориентируясь на допустимые значения для данного типа оборудования.
-
После окончания измерения выключите мегаомметр и отключите измерительный кабель.
Важно помнить, что измерение сопротивления изоляции может быть опасным и должно проводиться только квалифицированным персоналом, соблюдая соответствующие меры предосторожности.
