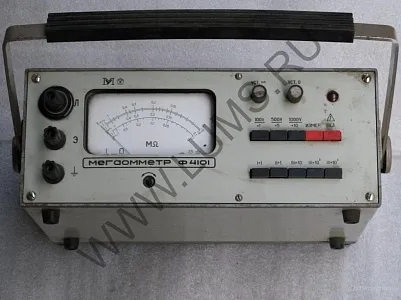

Мегаомметр Ф4101

Мегаомметр Ф4101 разработан для проведения измерений сопротивления изоляции на оборудовании, находящемся в отключенном состоянии. Этот прибор эффективно применяется в условиях температурной окрестности от -30 до +40°С и влажности до 90% (при температуре 30°С). Если вас интересует мегаомметр Ф4101, то его функциональность раскрывается в измерениях сопротивления изоляции на ненапряженных устройствах, и он может успешно работать в указанных диапазонах температур и влажности.

      Технические данные

      Диапазоны измерений электрического сопротивления изоляции в зависимости от положения переключателя диапазонов измерений и напряжений на разомкнутых зажимах приведены в таблице.

    Основная погрешность прибора Мегаомметр Ф4101 не превышает ±2,5 % диапазона измерений.
    Номинальное напряжение на разомкнутых зажимах: 100В, 500В и 1000В.
    Время установления показаний не более 4 с.
    Шкала прибора многорядная неравномерная.
    Питание прибора осуществляется от сети переменного тока напряжением (127±11)В или (220±22)В частоты (50±1) Гц, от внешнего источника постоянного тока напряжением 12В или от девяти сухих элементов типа «373» (ГОСТ 12333-74) или других типов с аналогичными характеристиками,
    Мощность, потребляемая при питании от сети, составляет 20ВА. Максимальный ток, потребляемый от источника постоянного тока, 0,5 А.
    Габаритные размеры прибора Мегаомметр Ф4101 — 335x296x 140 мм; масса 6 кг.

Назад в раздел

Посмотрите также:

Как правильно измерять сопротивление изоляции мегаомметром?

Измерение сопротивления изоляции проводится с помощью мегаомметра, который генерирует высокое напряжение для проверки электрической изоляции проводов и оборудования. Для правильного измерения сопротивления изоляции мегаомметром необходимо выполнить следующие шаги:

1. Отключите устройство или провод от источника питания и убедитесь, что все емкости и конденсаторы разряжены.

2. Подключите мегаомметр между двумя контактами, которые нужно проверить на изоляцию. Убедитесь, что подключение мегаомметра выполнено правильно.

3. Включите мегаомметр и установите требуемое напряжение на мегаомметре. Обычно, это напряжение может составлять 500 В, 1000 В или 2500 В, но точное значение может зависеть от конкретного случая.

4. Нажмите кнопку «Start» (Начать) или «Measure» (Измерить) на мегаомметре и дождитесь окончания измерения. Во время измерения мегаомметр подает высокое напряжение между контактами и затем измеряет ток, который проходит через изоляцию.

5. Запишите результаты измерения. Если значение сопротивления изоляции ниже нормального уровня, то это может указывать на наличие проблемы с изоляцией провода или оборудования.

При выполнении измерения сопротивления изоляции мегаомметром необходимо соблюдать меры предосторожности, такие как использование защитных перчаток, обуви и очков, так как высокое напряжение может быть опасным.
