Вместо предисловия: Мегомметр или мегаомметр и промегерить
Для себя я установил такую градацию:
Мегомметр — детище Уманьского завода, регион-ДП и прочее стрелочное, с ручкой и погрешностью 15% (например ЭСки, Фки)
Мегер — изначально английская электронная поделка, с небольшим диапазоном измерений, например до 2-3 ГОм, испытательное напряжение обычно до 1000 В — по сути тестер (Megger, Metrel, Sonel MPI-501, китайские поделки)
Мегаомметр —
Этот устройство способно проводить измерения в диапазоне десятков и сотен гигаом (то есть работает с измерениями до 2500 В) и предоставляет точные числовые значения. Оно функционирует нормально, однако существует определенный риск, что оно может «выстрелить», если такое состояние будет продолжаться. Если вы рассматриваете «мегомметр или мегаомметр», то этот прибор способен выполнить указанные функции.
(Е6-24, ПСИ-2500, MIC-2500 серии)
Только мегаомметр может выявить плохую изоляцию двигателя, трансформатора, кабеля когда он ещё вроде нормально работает, но уже есть риск, что «стрельнет», если так будет продолжаться. При сопротивлении изоляции больше 500 кОм, можно включать без сушки, но контроль сушки лучше проводить именно мегаомметром. И значение изоляции исправного двигателя и кабеля можно получить только им.
Очень полезная функция, которая иногда необходима — пробивное напряжение и напряжение при 100 мА утечки ОПН, но это непосредственно к измерению сопротивления изоляции не относится.
Впрочем это моё личное «экспертное мнение», по НТД можно мерить всем, что с поверкой и всё, что выше минимального — отлично… Хотя какое «отлично» если сопротивление изоляции кабеля 2-3 МОм?!

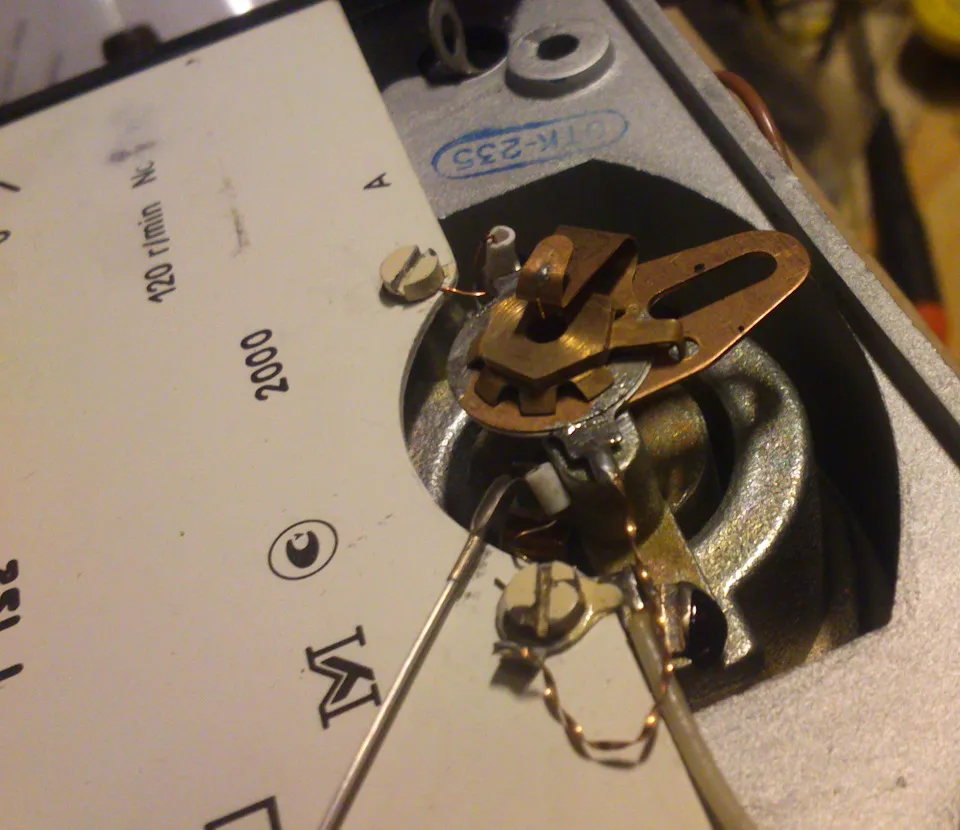

Валялся у меня сломанный ЭС0202/2-Г 2002 года выпуска. Говорили, что воткнули под напряжение, но оказалось что механически сломан показометр (верхняя растяжка порвана).
Полный размер
должно быть так
Купил на Авито показометр и растяжки, обошлось в 690 с доставкой почтой. Рекомендую! Но они едут долго (относительно — меньше недели, почта опять отработала лучше СДЭКа), а руки-то чешутся… Поэтому нашел по объявлению за 500р такой же не рабочий ЭС, но 1995 года в Юбилейном, съездил, забрал и собрал из двух один. А дальше просматривал объявления и нашел Е6-24 за 1000 (тысячу!) рублей. По описанию продавца полностью исправный, только без адаптера и переделан на литиевый аккумулятор. Отправлен СДЭКом из Ставропольского края 9го, дошел в Мытищи 14го. Впрочем дольше всего Авито-доставка, так что Почта России рулит…
Полный размер
в пакете растяжки
Теперь подробности… ЭСка 1995 года была даже с пломбами
Полный размер
Кстати, ни разу не видел блоков питания для ЭСки
говна пластилина и палок в Умани не жалели

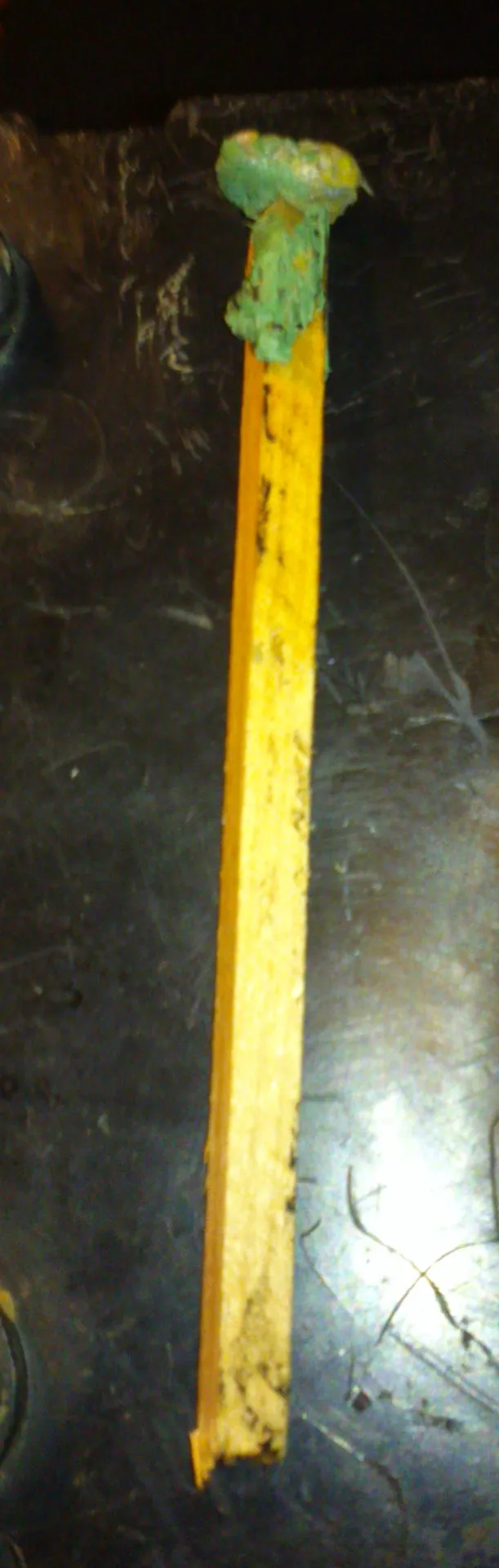

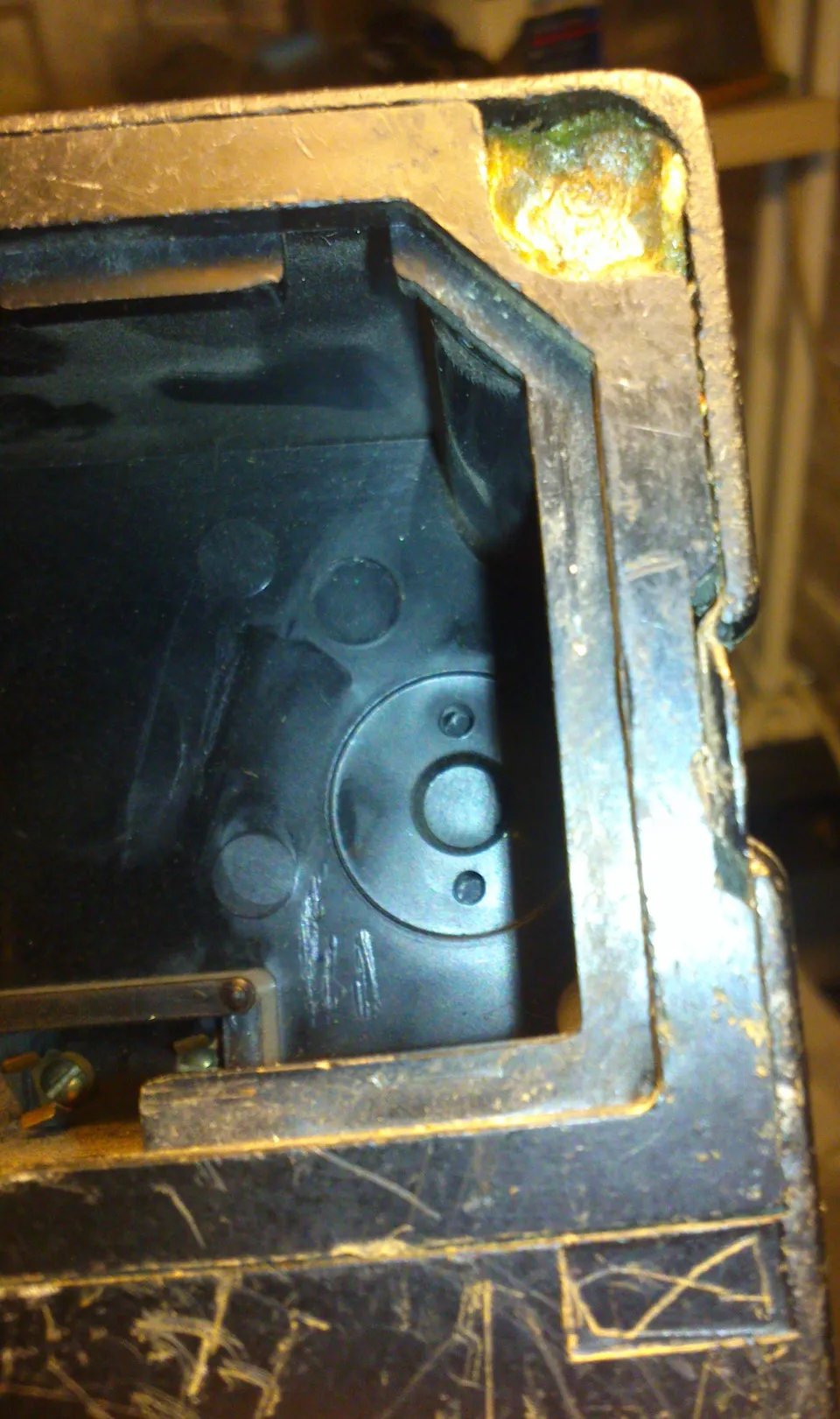

Оригинальная фирменная щепка
Полный размер

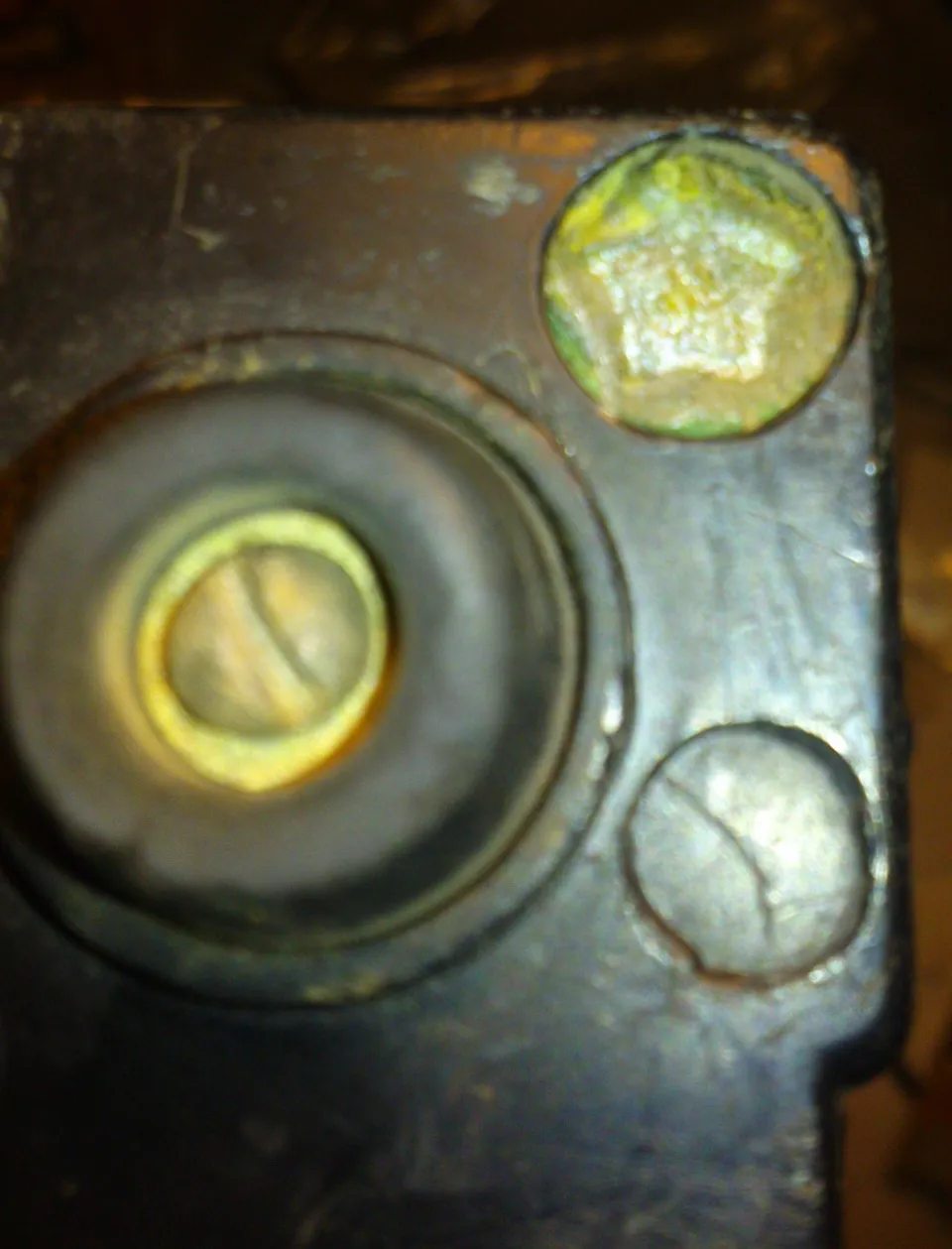

вторая пломба

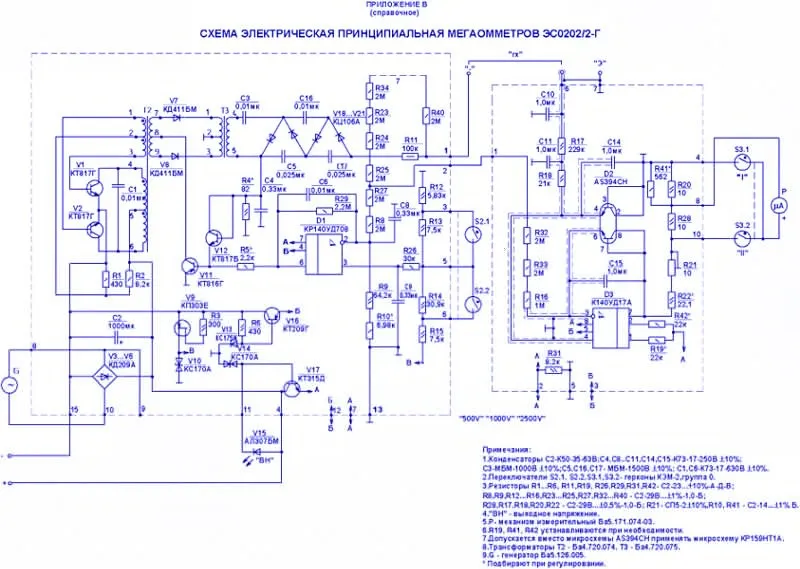

Схема. Только R42 нет, R19 подстроечный балансировки 15 кОм и R21 номиналом 100 Ом
Разобрав оба мегомметра понял, что устроены одинаково, разница только что в приборе 1995 года конденсаторы МБМ, а в приборе 2000 года К73 и в приборе 1995 года есть кнопка «сеть», а в приборе 2000 нет. Кнопку уже купил, а потом понял, что неудобно с ней — лучше тумблер.
Полный размер

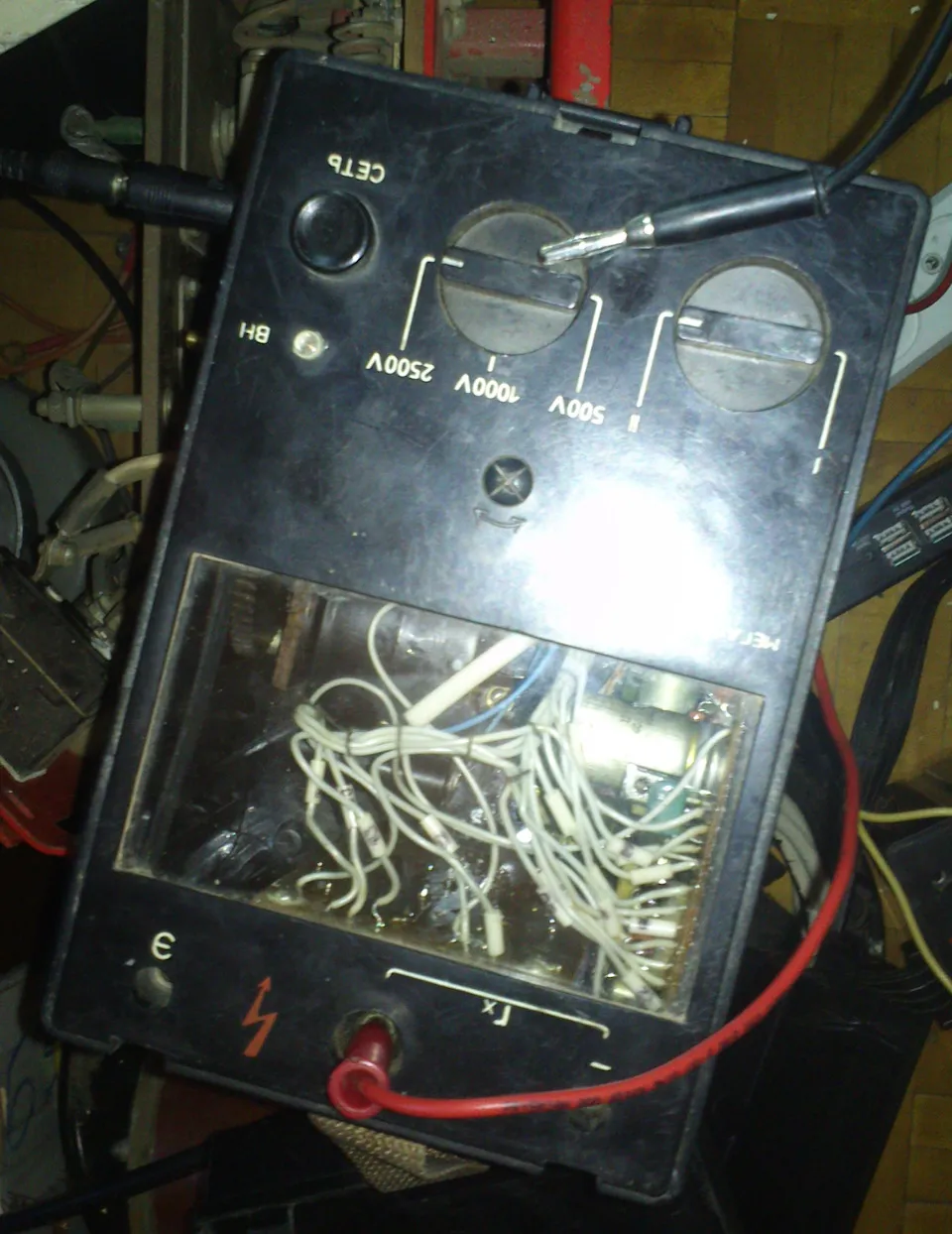

видны конденсаторы МБМ

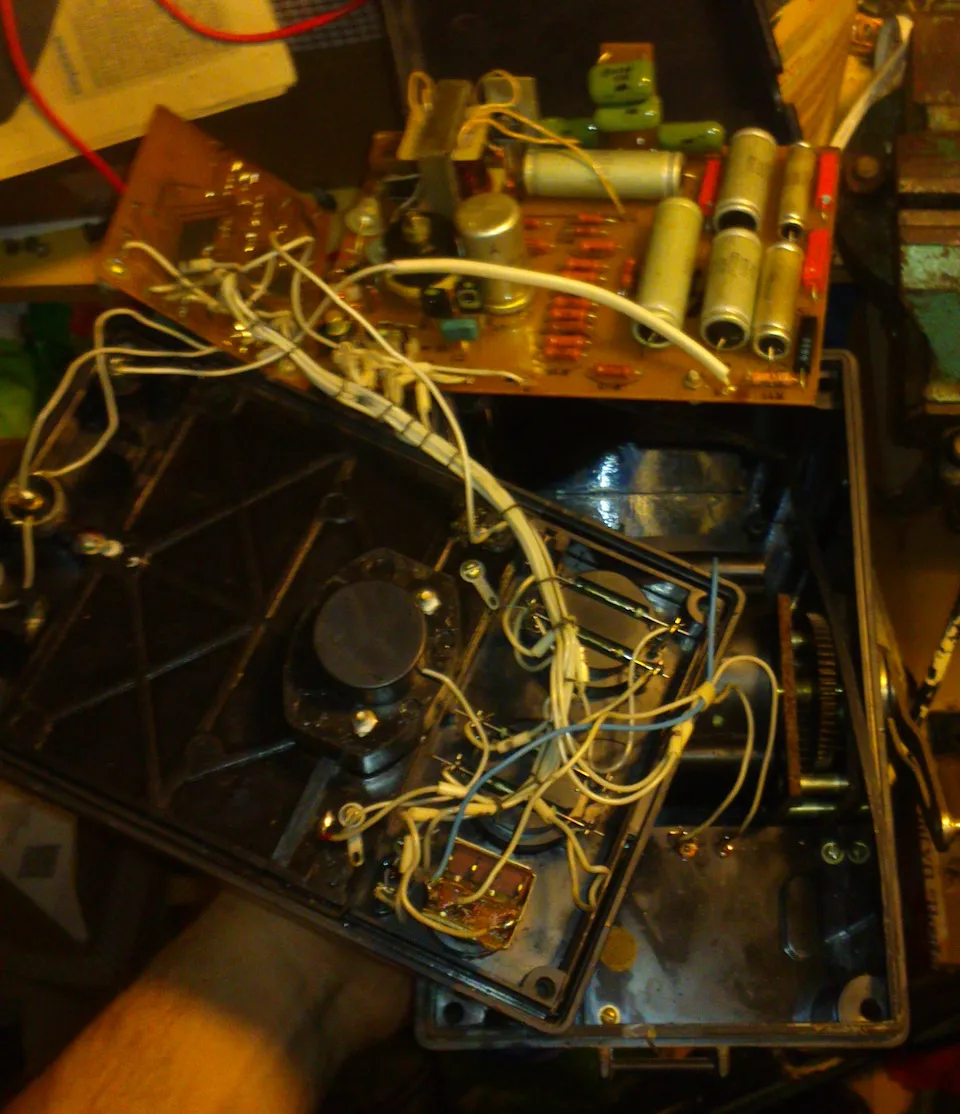

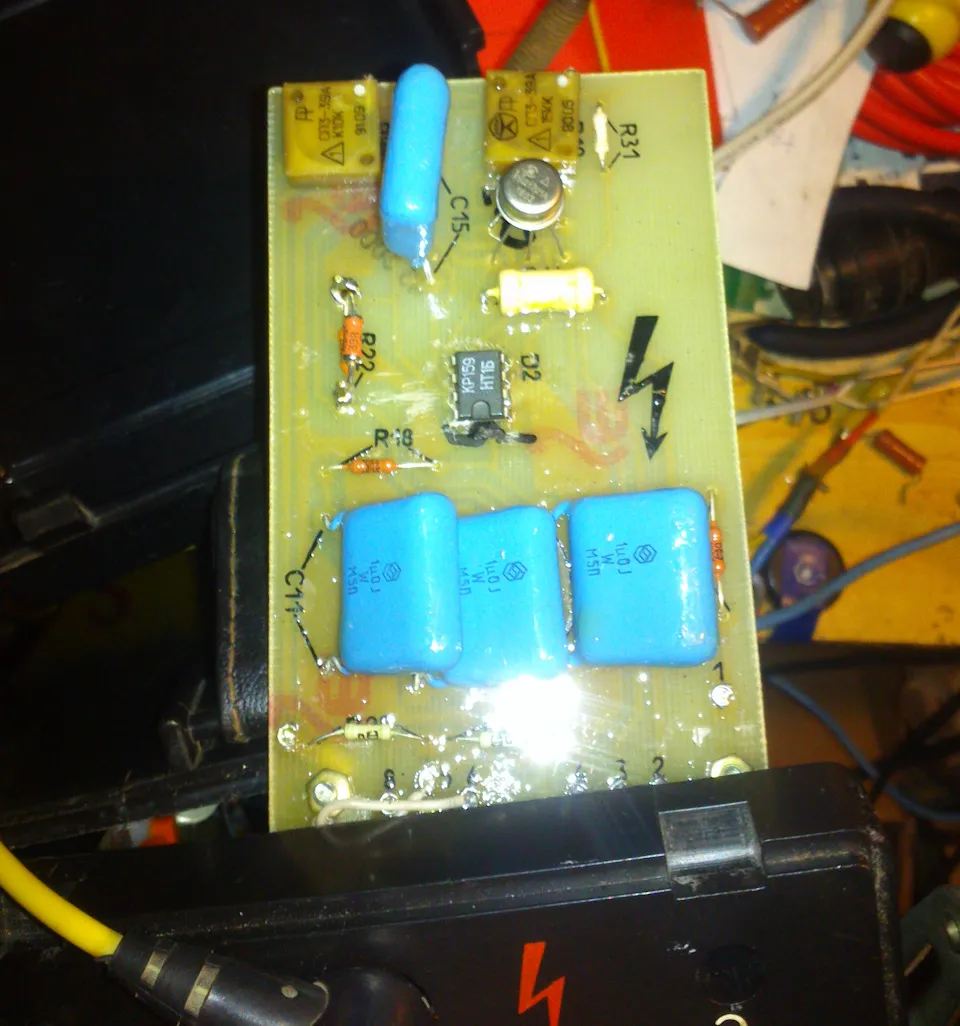

Конденсаторы К73 и микросхемы
В приборе 1995 года показометр окзался живой и настоящий, 200 мкА чётко, просто стрелка застряла в крайнем правом положении и микросхемы НТ1 и УД17 не работают (видимо воткнули под напряжение). Показометр крепится на 2 шурупах, когда их открутил, стрелка вернулась на место — переставил его с одного прибора на другой.
Полный размер
мегомметр в таком виде всё равно выдает напряжение и ограничивает ток.
Полный размер

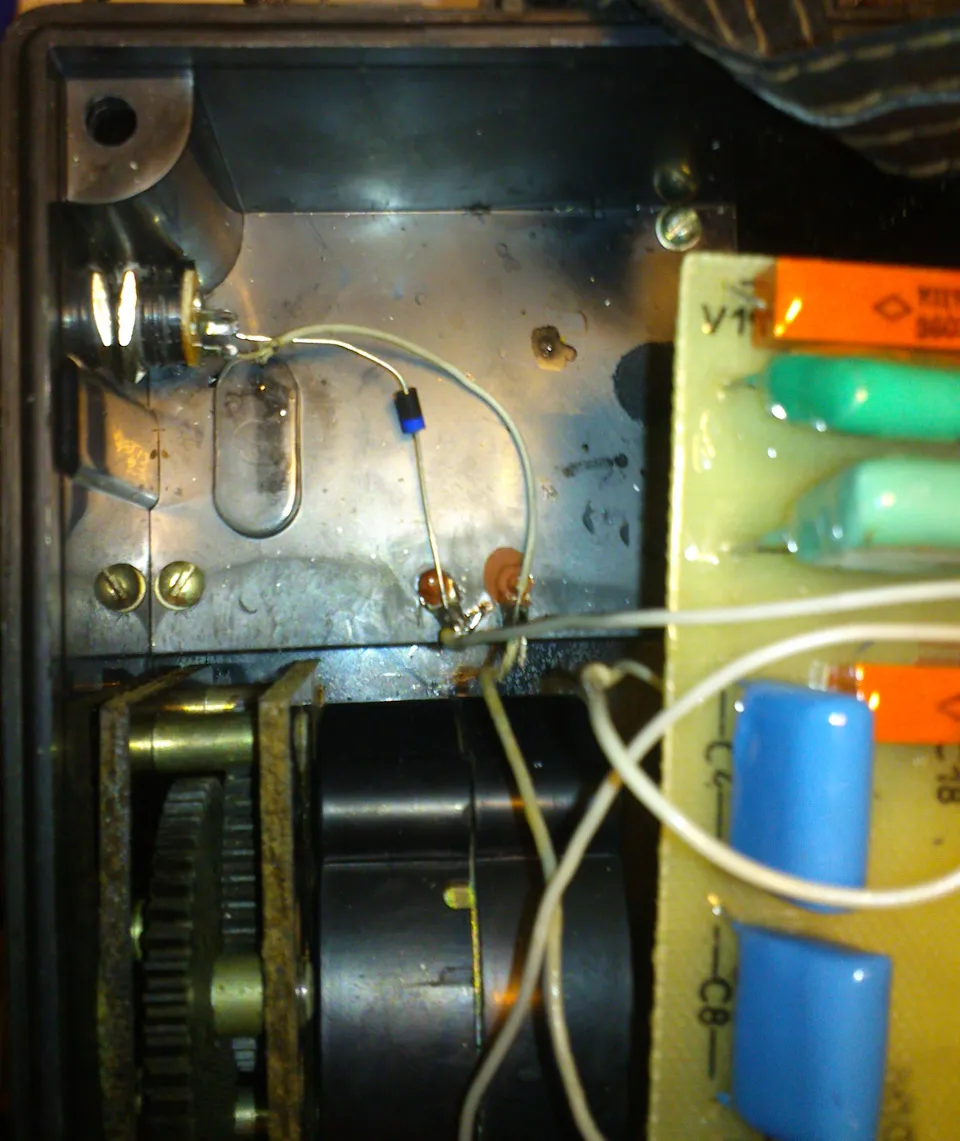

Сделал гнездо под внешнее питание с защитным диодом
Товарищ отдал трансформторный блок питания для принтера на 30 Вольт, работает так же от блока питания для ноутбука на 19-21 Вольт
Полный размер

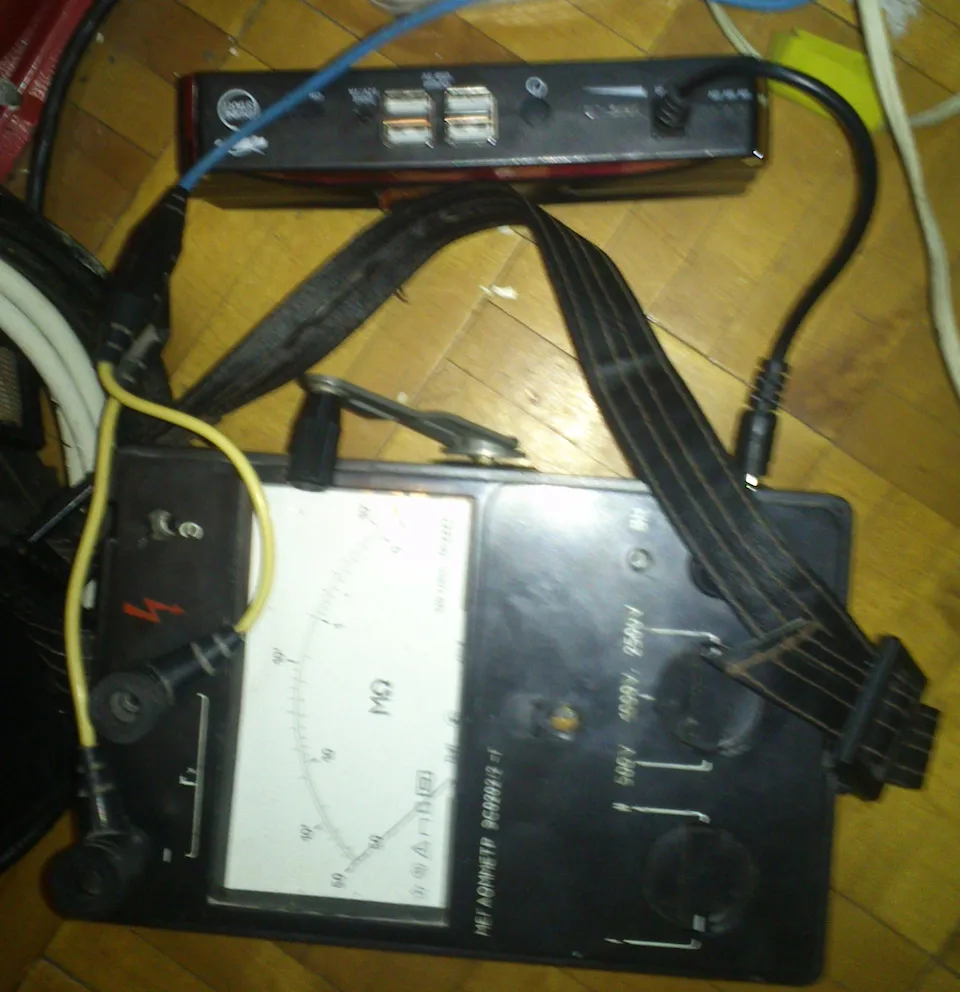

И Power Bank с выходом для ноутбука 14-19 Вольт
Дугу зажигает устойчиво, ток КЗ 1,2 мА (у всех)
Полный размер
УВН срабатывает, но только, если его держать не по ПОТЭЭ
Настройка сродни настройке карбюратора, причём не солекса, а Озона. R19 баллансировки операционника работает как винт качества, а R21 как винт добавочного воздуха. Регулировал по резисторам на 33, 15, 1 и 0,5 МОм, в сумме 100… Напряжение в принципе любое, но чтобы не перегрелся преобразователь (особенно при 1 МОм, лучше минимальное — 50 МОм можно проверять уже на 1000 В, а 100 — на 1500. Вроде что-то получилось, но не то…

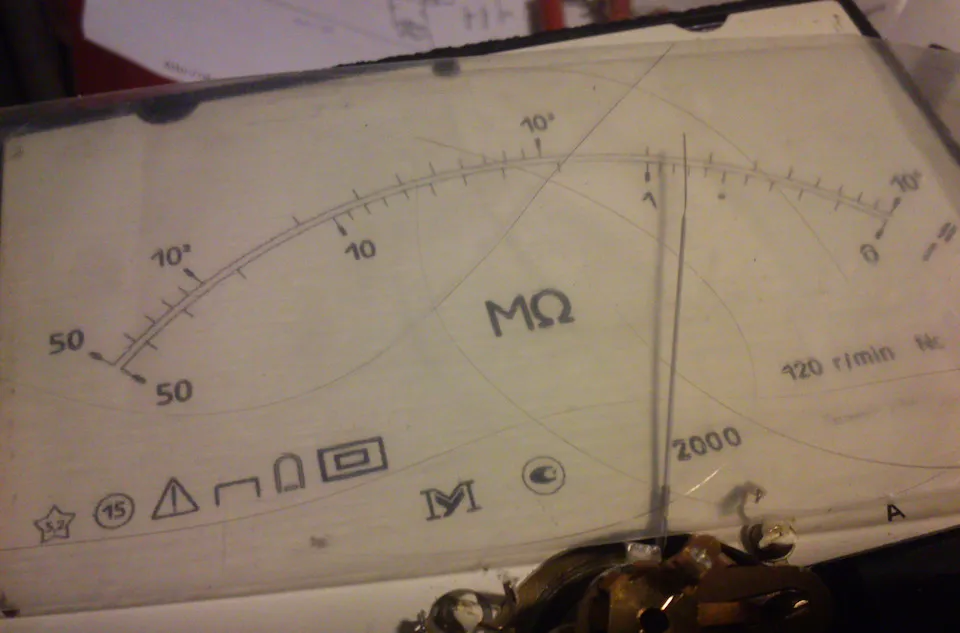

Точка на шкале 500 кОм, минимально допустимое значение сопротивления изоляции
Стал мучить дальше и разобрался в принципе настройки (регулировки) ЭС0202 после ремонта (замены микросхем или стрелки)
Полный размер

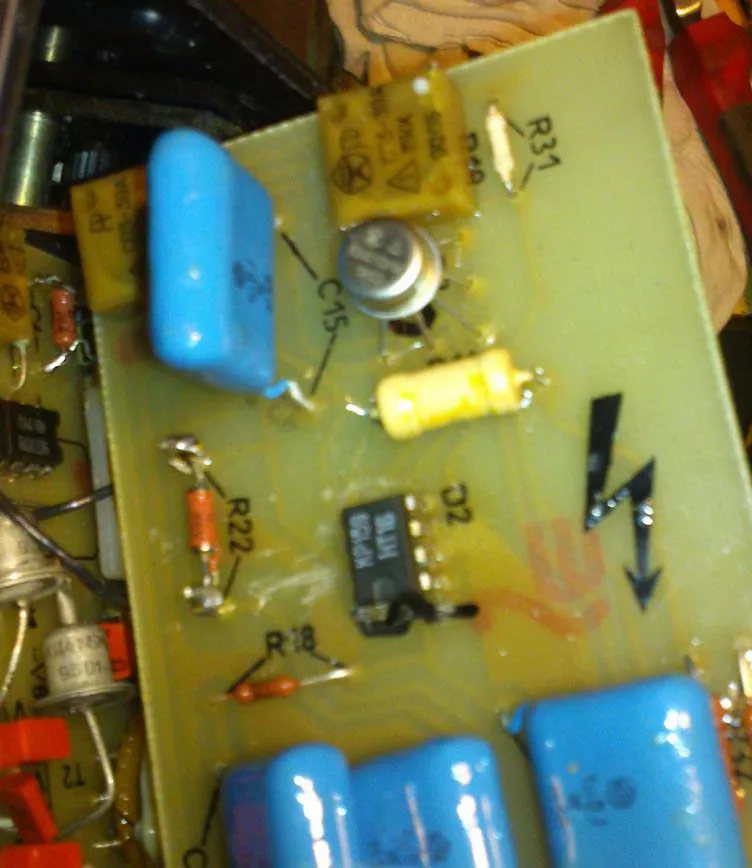

Для удобства плату с усилителями снимаем и вешаем на проводах снаружи корпуса.
Сначала подключаем резистор на 49-50 (у меня получилось 33+15=47) МОм и резистором R19 выставляем положение стрелки на шкалах I и II («нулевой ток»). В этом плане ровно 50 неудобно, потому что с ним стрелка должна стоять на отметке 50, а если меньше то как раз отклоняется на первой вправо, на второй влево. После этого начинаем регулировать R21 по постоянным сопротивления на обеих шкалах. Если занижает по первой и завышает по второй, надо уменьшать сопротивление. У меня на приборе 2002 года переменный резистор был 100 Ом, параллельно ему с завода был впаян 10 кОм и поэтому не получалось отрегулировать.
Полный размер

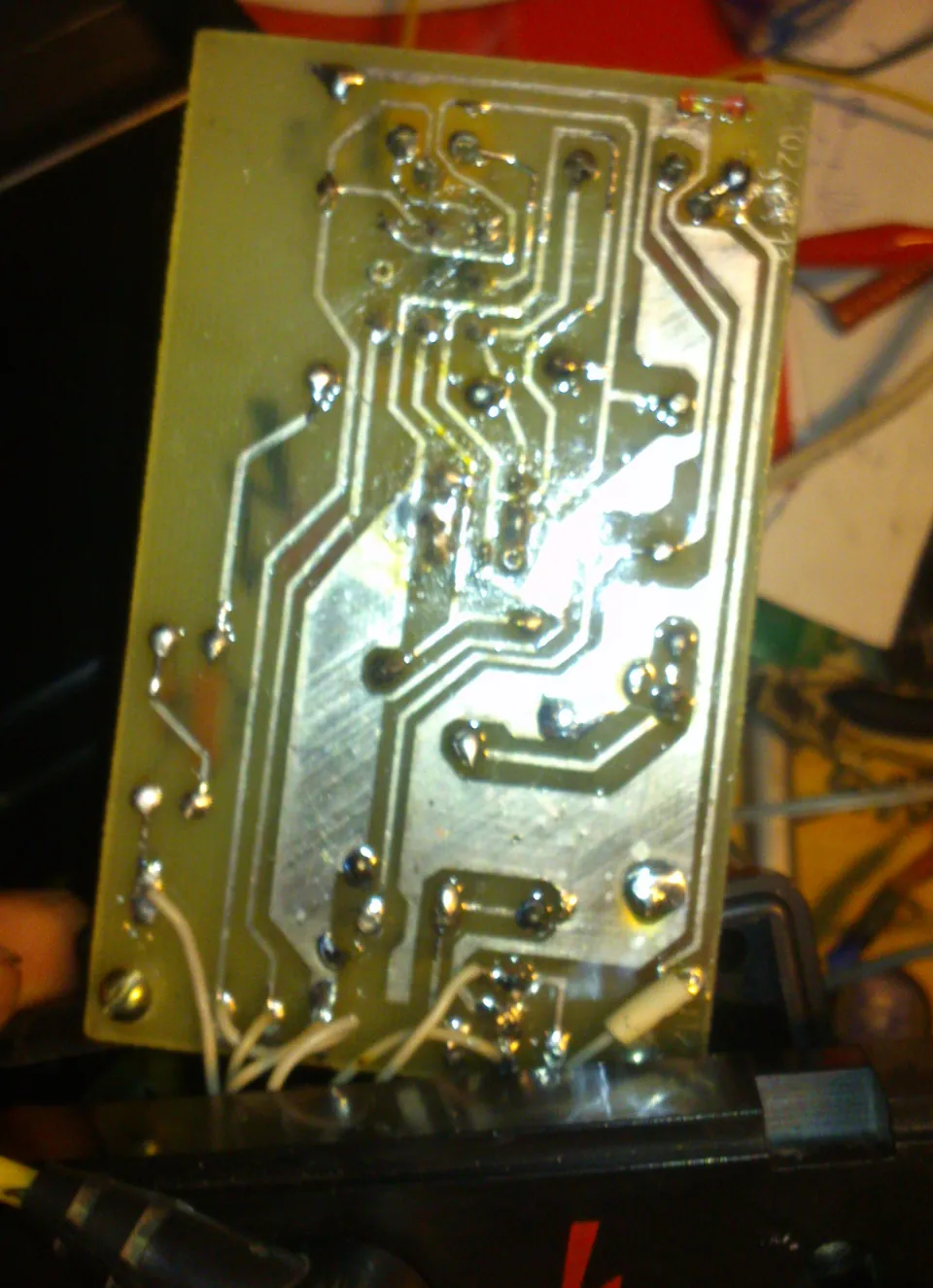

плата без резистора
Заменил его на 100 Ом, в принципе можно было просто выпаять.Можно пойти по пути замены R22, но единицы Ом подбирать гораздо сложнее, чем «ловить» подстроечным резистором.

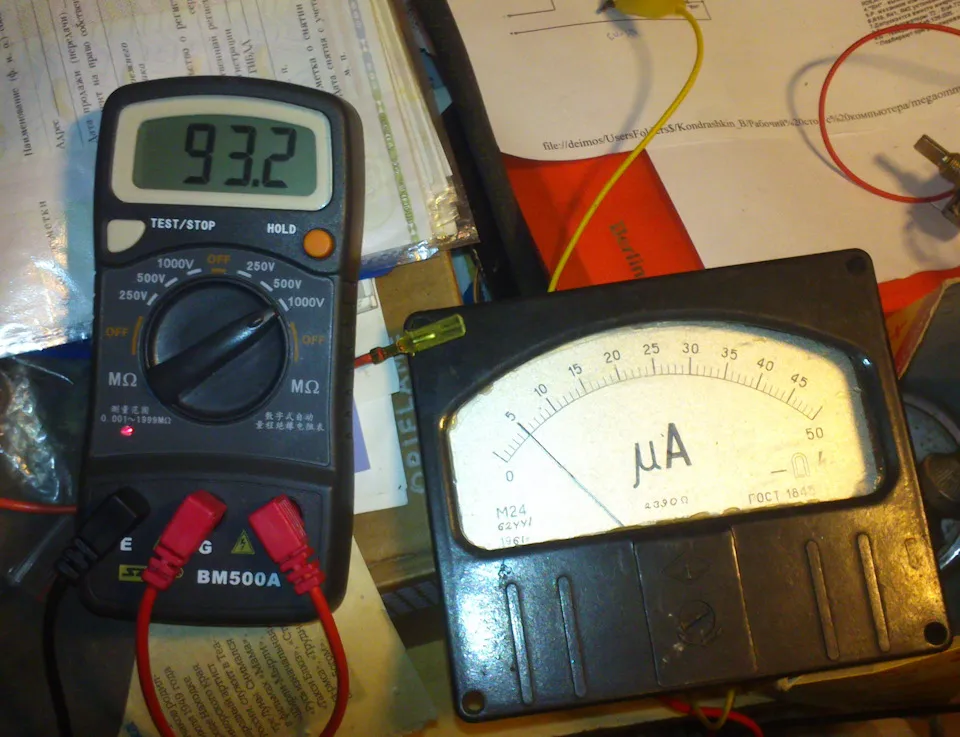

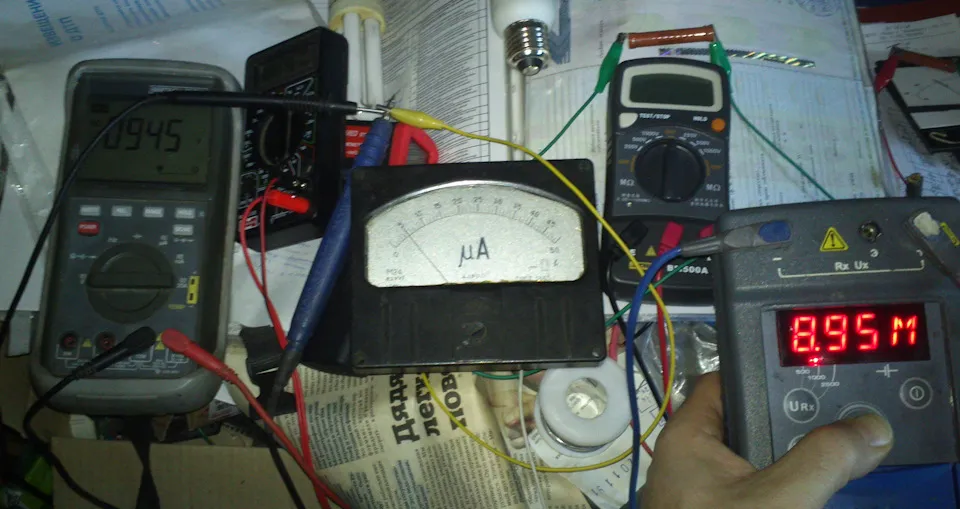

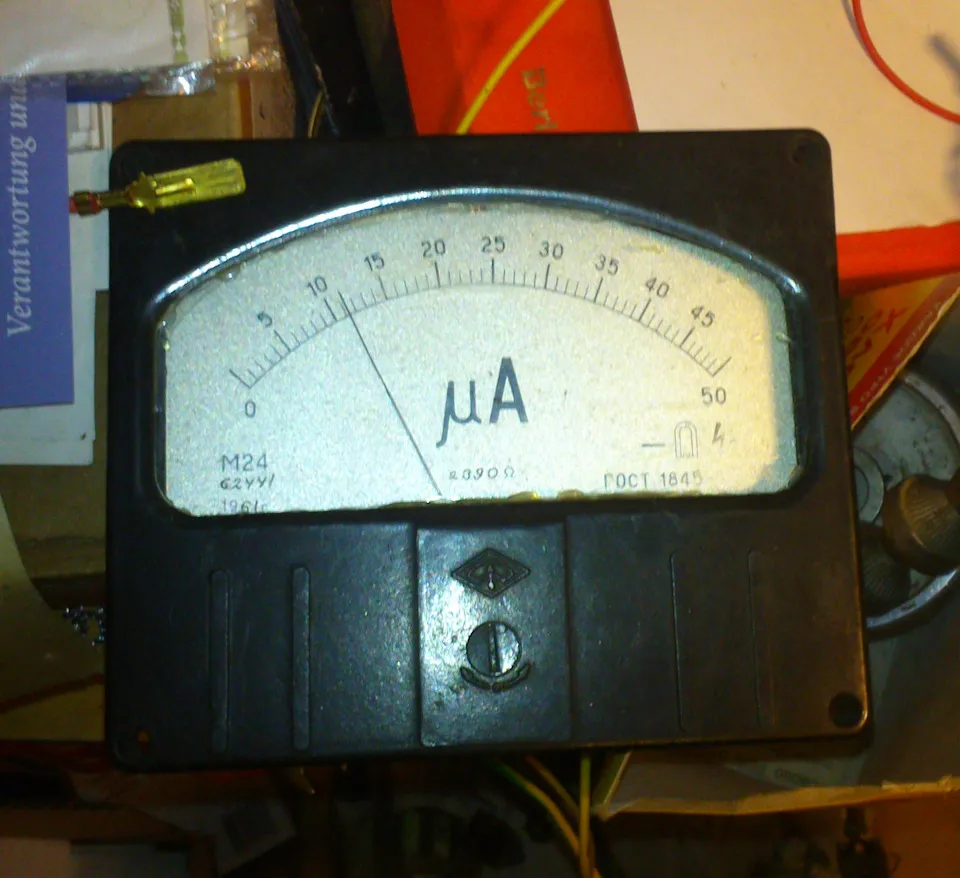

Напряжение регулируется R10 номиналом 15 кОм. Измерял микроаперметром на 50 мкА с резисторами.
Полный размер
Китайский Меггер, у него максимум 1000В.
Полный размер
ЭС0202, режим 2500 В, R10 выкручен до упора
Но всё равно «прибор» его называют только метрологи — о какой точности может идти речь, если паспортная погрешность 15% от измеряемой величины?! Впрочем так же сомнительно называть приборами, которые измеряют сопротивления только до 2-3 ГОм…

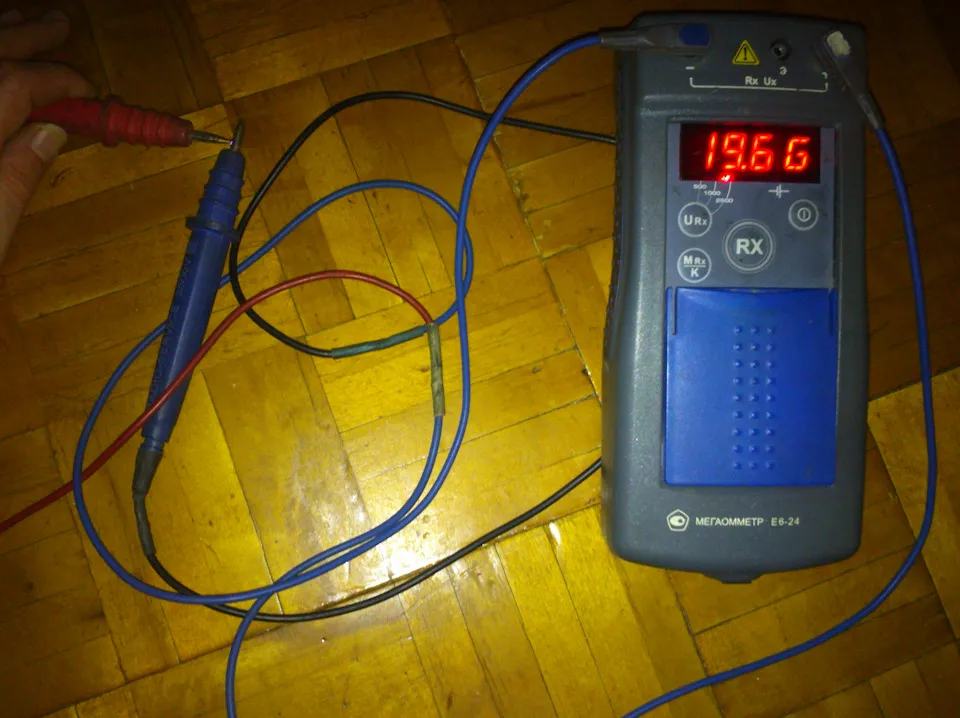

Зато Е7-24 реально прибор! Правда напряжение при измерении не показывает и версия без испытания ОПН. И вообще хочу MIC10k2 — там 6 миллиампер, 10 киловольт и функция прожига.
Полный размер

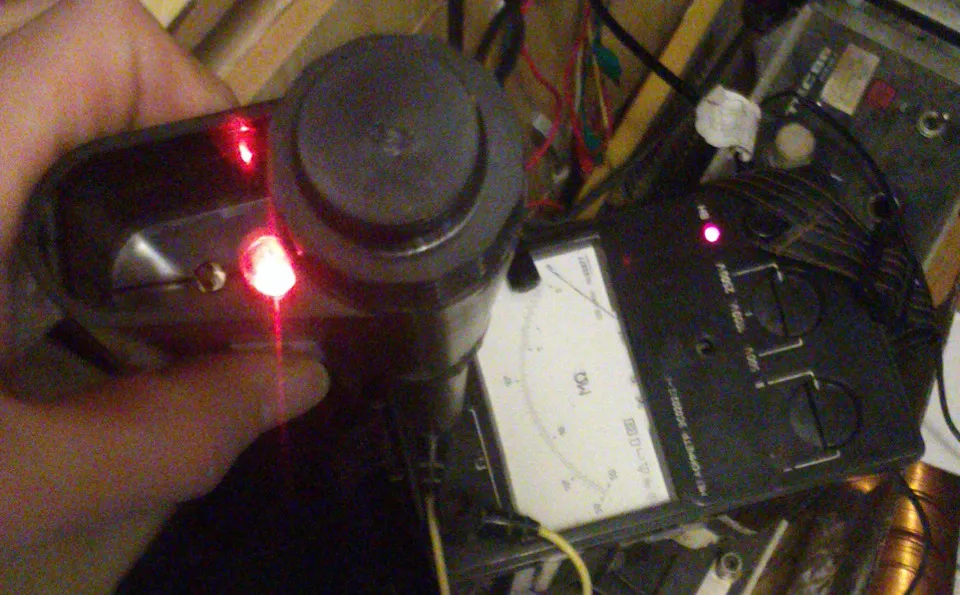

попытка зажечь дугу
Правда достался малость переколхоженый — щупы собрали из двух, состояние так себе. Тоже переделывали с паяльником, но без термоусадки…
Полный размер

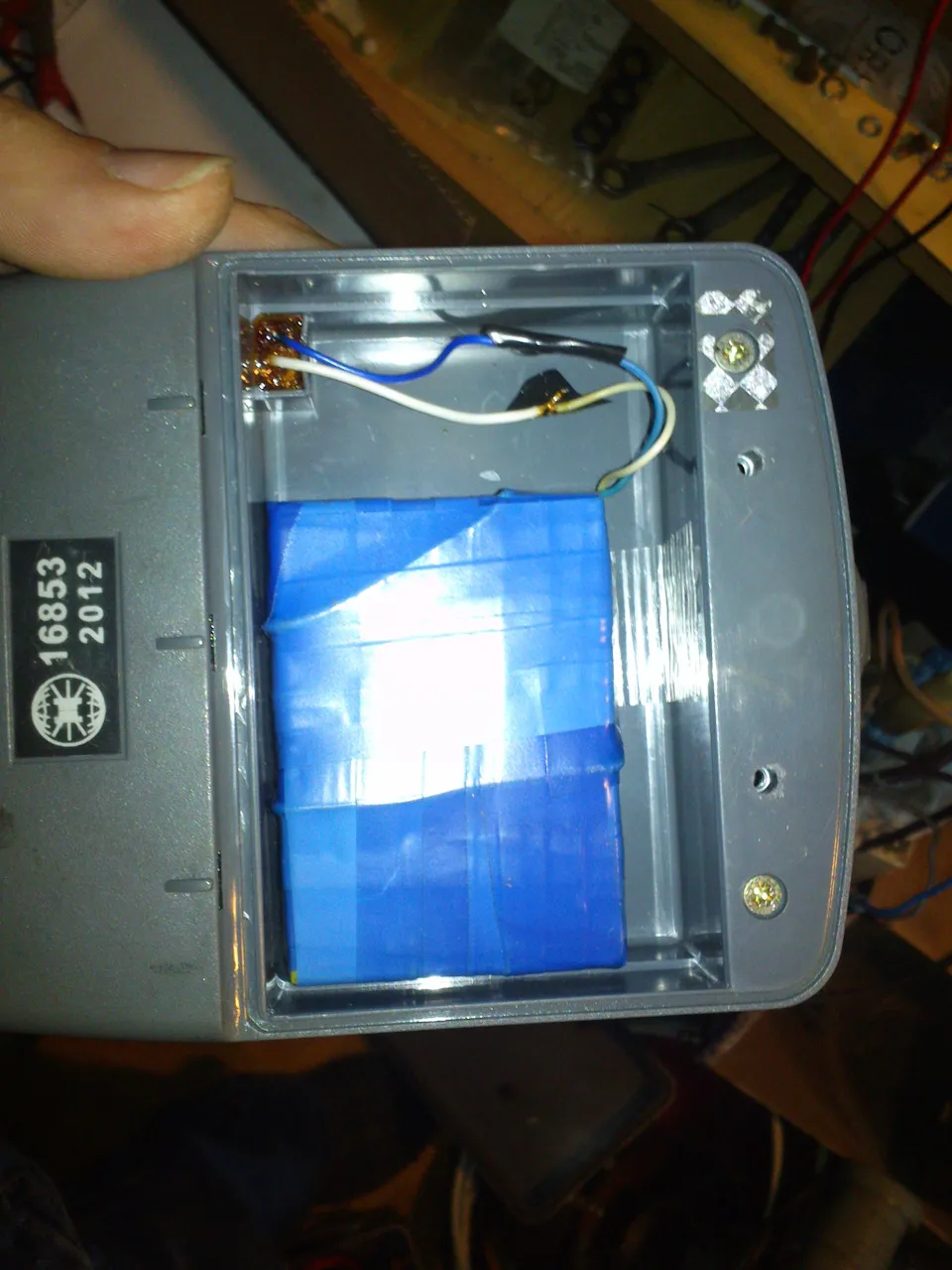

аккумулятор нештатный, говорили литий
перепаял, затянул в термоусадку, подклеил пенохрени…
Полный размер
1000 В, сопротивление ещё не установилось
Напряжение держит четко
А ещё мегомметры можно включать параллельно и при правильной последовательности запуска измерений ничего им не будет, но при этом суммируется не ток, а мощность…
Полный размер

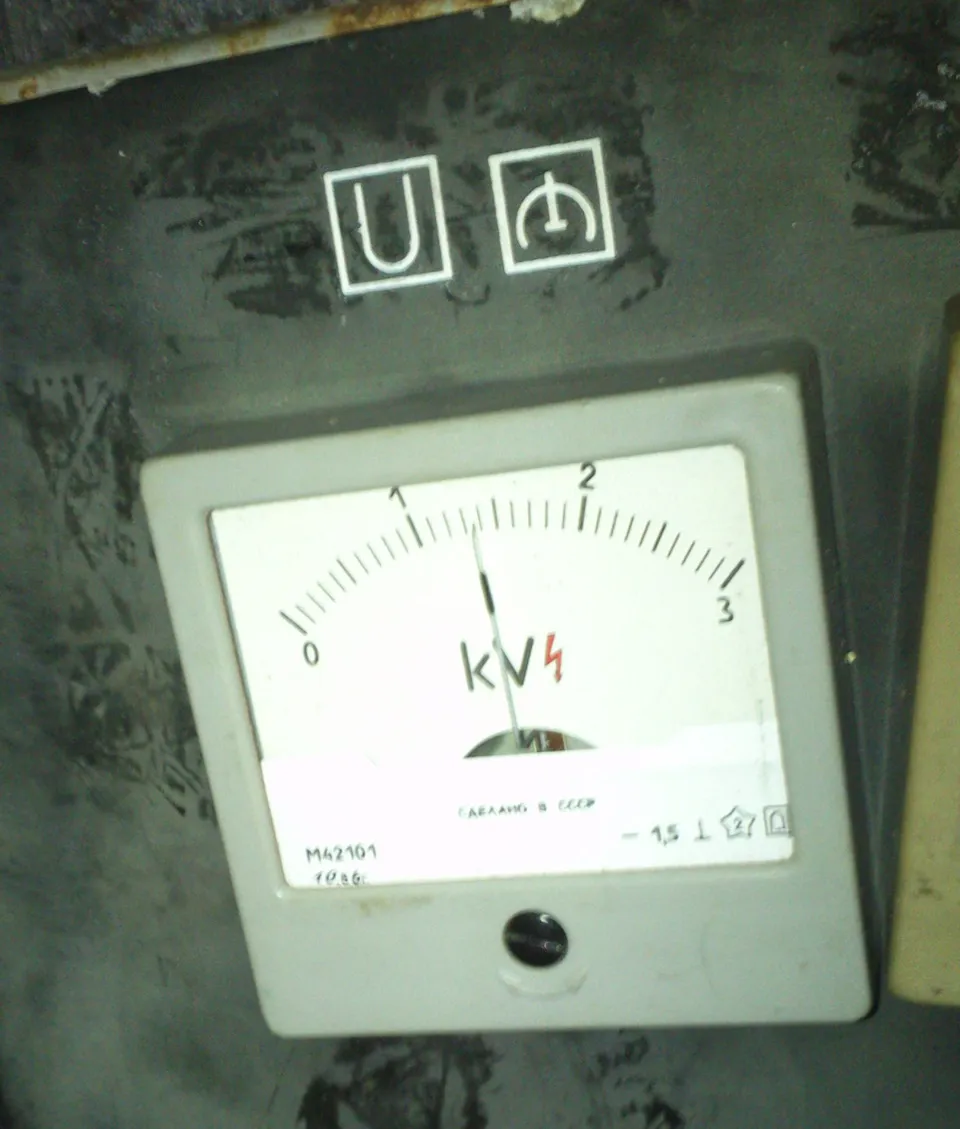

Поэтому »раскачать» щитовой киловольтметр (5 мА при 3 кВ) не смогли все 3 в параллель (на 1000В справляются)
