Выбор кабеля для проводки в квартире: рекомендации и нежелательные варианты
При замысле и установке электропроводки решающей ролью становится выбор подходящей марки кабеля. Этот выбор непосредственно влияет на бесперебойную функциональность электроприборов и обеспечивает безопасность жильцов дома.
В советское время для скрытой проводки использовался алюминиевый провод в резиновой изоляции. Сейчас магазины и базы стройматериалов предлагают широкий выбор кабелей, но не все марки соответствуют требованиям ПУЭ для прокладки скрытой проводки. Поэтому важно знать, какой кабель использовать для проводки в квартире.
Эта статья предназначена в первую очередь тем людям, которые хотят самостоятельно проложить проводку или проконтролировать работающую в квартире бригаду наёмных работников. Она будет полезна так же начинающим и опытным электромонтёрам.
В связи с тем, что Правилами Устройства Электроустановок запрещена прокладка алюминиевых кабелей для электропроводки в квартире, эти виды проводов в статье не рассматриваются. Не рассказывается также про самонесущий кабель СИП, которым выполняется ввод в здание.
Критерий выбора кабеля для «домашнего» электромонтажа
Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.
Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?
На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ — запрещается использовать провода и кабели в непредназначенных для них условиях и целях.
Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза «распределение и передача электрической энергии».
Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.
ГОСТ при выборе кабеля
В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»
В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.
В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.
В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.
Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).
Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.
И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

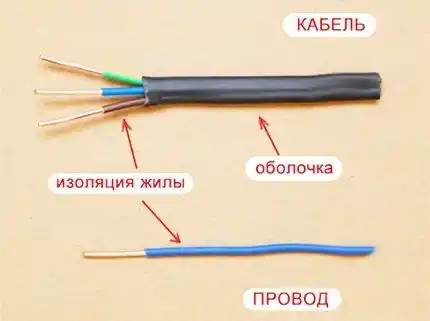

Какой кабель выбрать для монтажа электропроводки
Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.
Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них!
Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.
Информация! Согласно ПУЭ, алюминиевые кабеля используются только в том случае, если их сечение не менее 16мм², а кабелями сечением от 2,5мм² допускается подключать только электроустановки, относящиеся к инженерному оборудованию зданий — насосы, лифты, установки вентиляции и кондиционирования и другие.
Кабель марки ВВГ и его разновидности
Самый распространённый и доступный по цене тип кабеля для скрытой проводки — ВВГ. Именно его чаще всего используют в России и других странах постсоветского пространства.
Само название ВВГ указывает на тип изоляции:
- отсутствие первой буквы А — токопроводящие жилы медные;
- В — изоляция жил выполнена из ПВХ;
- В — наружная оболочка также изготовлена из ПВХ;
- Г — голый, значит отсутствует внешняя броня и другие дополнительные оболочки.
Токопроводящие жилы в кабеле медные, одножильные. Поливинилхлорид, из которого изготовлена изоляция, горит в открытом огне, но сам горение не поддерживает. Это значит, что при возгорании из-за короткого замыкания огонь не распространяется по трубам или кабельному лотку.
Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель допускается использовать в разных целях, среди которых стационарная электропроводка напряжением до 660В или 1кВ. Для использования в бытовой электросети достаточно применить провод с изоляцией до 660В. Фирмой-производителем гарантируется срок службы не менее 30 лет.
Есть много вариантов этих кабелей, однако не все из них подходят для выполнения домашней проводки:
- ВВГ. Изоляция этого типа не поддерживает горение, если проложен всего один кабель. При прокладке нескольких кабелей пучком или в одном кабельном лотке каждый из них нужно защищать отдельным гофрированным шлангом.
- ВВГнг (не распространяющий горение). Специальные добавки в ПВХ-изоляции такого типа позволяют совместную прокладку нескольких кабелей без ухудшения огнестойкости.
- ВВГнг-ls (от англ. low smoke — низкий дым). Негорючий кабель, выделяющий при нагреве пониженное количество дыма, поэтому даже при пожаре этот провод не будет являться источником задымления. Поэтому в жилых помещениях следует применять кабель именно этого типа. В таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» прямо указывается требование прокладывать кабель ВВГнг-ls, а не более доступный по цене ВВГнг.
- ВВГнг-frls (от англ. fire resistant — огнеустойчивый и low smoke — низкий дым). Обладает повышенной устойчивостью к пламени и высоким температурам и сохраняет работоспособность при помещении в открытый огонь. Такую устойчивость обеспечивают специальные слюдосодержащие ленты.
Предназначено это кабельное изделие для помещений с повышенными требованиями к пожарной безопасности. Использовать его в условиях обычной квартиры — это лишний расход денег. Даже обычный кабель ВВГнг-ls стоит достаточно дорого применять вместо него ВВГнг-frls — это необоснованно завышать смету электромонтажных работ.
Допускается ли использовать в домашних условиях не кабель ВВГнг-ls, а более дешёвый ВВГнг? Теоретически, это вполне возможно и, если не показывать проводку пожарникам, то при отсутствии пожара она будет служить много лет.
Поэтому, при отсутствии в магазине или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем ПВС, срок службы которого производителями гарантируется всего 10 лет.
Совет! При желании использовать гибкий провод допускается установить кабель КГВВнг-ls, но на его концы необходимо напрессовывать наконечники НШВИ.
Кабель марки NYM
Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки
NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.
Расшифровка названия этого кабеля указывает на его характеристики:
- N — Normenleitung. Кабель изготовлен по стандарту VDE.
- Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
- M — Mantelleitung. Показывает наличие наружной оболочки.
- ls — low smoke. С пониженным дымообразованием при нагреве.
Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.
Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.
Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.
Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.
Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.
Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.
Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.
Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять
Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.
Провод ПВС
По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.
У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.
Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.
Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.
Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.
Провод ШВВП
Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше.
Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями.
Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.
Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.
Провод ПУНП
Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.
В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.
Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.
Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.
Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.
Заключение
И всё-таки, какой кабель использовать для проводки в квартире?
Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.
Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.
Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

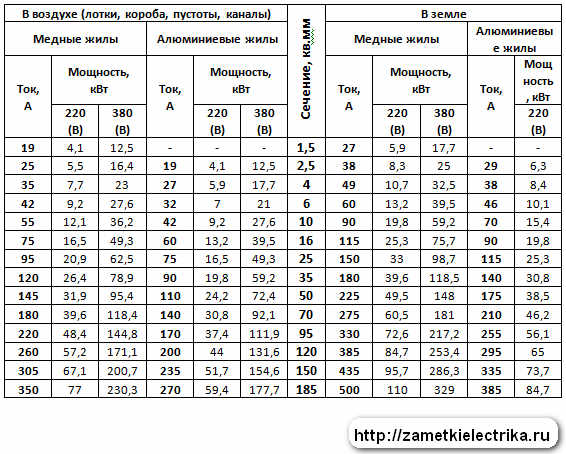

Как рассчитать нагрузку на кабель по сечению?
Расчет нагрузки на кабель по сечению можно выполнить следующим образом:
-
Определите мощность нагрузки, которую необходимо подключить к кабелю. Это может быть указано на нагрузочном устройстве, либо можно рассчитать по формуле P = U x I, где P — мощность в Ваттах, U — напряжение в Вольтах, I — ток в Амперах.
-
Рассчитайте ток, который будет потреблять нагрузка. Для этого воспользуйтесь формулой I = P / U.
-
Определите тип кабеля и его сечение. Сечение кабеля указывается в квадратных миллиметрах (мм²).
-
Найдите коэффициент, который учитывает условия эксплуатации кабеля (температуру окружающей среды, способ монтажа, группу горючести материала оболочки кабеля и т.д.). Этот коэффициент обычно указывается в технических характеристиках кабеля.
-
Рассчитайте допустимый ток на основе сечения кабеля и коэффициента условий эксплуатации. Допустимый ток указывается в Амперах.
-
Сравните допустимый ток с расчетным током, который был определен на втором шаге. Если расчетный ток меньше допустимого тока, то сечение кабеля выбрано правильно. Если расчетный ток больше допустимого тока, необходимо выбрать кабель с большим сечением.
Например, если необходимо подключить нагрузку мощностью 2000 Вт при напряжении 220 В, то ток, потребляемый нагрузкой, будет равен 9,09 Ампер. Если использовать кабель с медной жилой и сечением 2,5 мм², при условиях эксплуатации, указанных в технических характеристиках кабеля, допустимый ток будет около 20 Ампер. Это значит, что кабель с таким сечением подходит для данной нагрузки.
