Допустимый ток для кабеля ВВГ 2х2,5 — описание и технические данные

На складах

На складах

По характеристикам

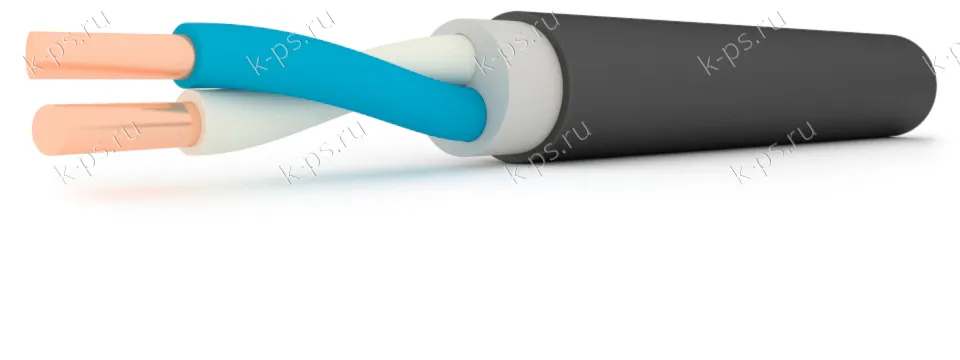

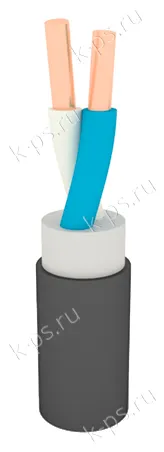

ВВГ 2х2,5 — это силовой кабель — 2 на 2,5 мм2, с медной жилой, изоляцией и оболочкой из ПВХ.

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	2 жилы
Сечение размер	2,5 мм2

Технические характеристики ВВГ 2*2,5

Вес кабеля ВВГ 2х2,5

Теоретический вес 1 километра ВВГ 2х2,5: 113,00 килограмм

Масса кабеля определяется согласно техническим условиям конкретного производителя. Для рассчета веса кабеля ВВГ 2х2,5 с барабаном можно воспользоваться нашим калькулятором веса. Необходимо учесть, что кабели должны быть намотаны на барабаны. Допустимый ток для ВВГ также следует учесть при выборе кабеля.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Калькулятор расчета веса и доставки

ВВГ 2х2,5 вес 1 метра 0,113 кг

Таблица намотки кабеля на барабан

№ Барабана	8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)	400	750	950	1800	3000	4250	5850	—	—	—	—	—

Диаметр кабеля ВВГ 2х2,5

Наружный диаметр кабеля ВВГ 2х2,5: 9.7 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГ 2х2,5

Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,116 Ом/км Активное сопротивление 7,55 Ом/км Токовая нагрузка ВВГ 2х2,5 Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки

Мощность ВВГ 2х2,5 Максимальная мощность при прокладке: В воздухе, напряжение 220В 5,00 кВт В земле, напряжение 220В 7,00 кВт В воздухе, напряжение 380В 17,00 кВт В земле, напряжение 380В 23,00 кВт

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГ 2х2,5

Допустимый ток односекундного короткого замыкания ВВГ 2х2,5: 0,27 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГ 2х2,5

Минимально допустимый радиус изгиба при прокладке (многожильного кабеля – 10 диаметров кабеля)

97 мм

Строительная длина

450 метров

Класс пожарной безопасности

O1.8.2.5.4

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50 °С до 50 °С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35 °C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15 °С

r = 10 х Ø

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Расшифровка ВВГ 2х2,5

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

2,5

—

площадь поперечного сечения силовой жилы (мм2).

ВВГ-ХЛ 2х2,5 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т 2х2,5 — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

ож — однопроволочная жила

ок — однопроволочная круглая жила

Маркировка ВВГ 2х2,5

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил:Серый* или Белый* Синий

(* — или натуральный)

(** — по согласованию с заказчиком)

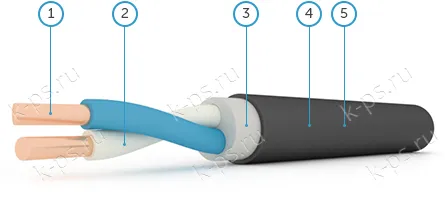

Конструкция ВВГ 2х2,5

1. 1. Две медных токопроводящих жилы с площадью поперечного сечения 2,5 мм2

   Минимальное число проволок (круглая) жила шт

   Диаметр жилы (макс.) 1,9мм

   Электрическое сопротивление 1 км жилы при температуре 20 °С 7,41 Ом

   Масса меди в 1 метре жилы кг

2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)

   Номинальная толщина изоляции 0,8мм

   Минимальная толщина изоляции 0,62мм

   Сопротивление изоляции МОм

3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

   Номинальная толщина внутренней оболочки мм

   Минимальная толщина внутренней оболочки 0,5мм

5. 5. Оболочка из ПВХ пластиката

   Толщина наружной оболочки 1,5мм

   Минимальная толщина наружной оболочки мм

Применение ВВГ 2х2,5

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

ГОСТ ВВГ 2х2,5

Ниже представлены государственные стандарты для ВВГ 2х2,5, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

«Исполнения для различных климатических районов»

с 01.01.1971 по н.в.

Аналоги ВВГ 2*2,5

с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

плоский, с медной жилой, изоляцией и оболочкой из ПВХ.

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

Заводы-производители ВВГ 2х2,5

ООО «ТД «Верхнеокский кабельный завод»

ООО «ТД Сибирский Кабельный Завод»

ОАО «Щучинский завод Автопровод»

ООО «НКЗ «Электрокабель НН»

АО «Самарская кабельная компания»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ОАО «Амурский кабельный завод»

ЗАО «МТД Энергорегионкомплект»

ООО «Кабельный завод «Энергия»

ООО «Калужский кабельный завод»

АО «Электрокабель «Кольчугинский завод»

ООО «ГК Энергокомплект МФ»

ООО «Кабельный Завод «Алюр»»

ООО «Арзамасский кабельный завод»

Ваша заявка на кабель ВВГ 2х2,5 успешно отправлена. С вами свяжутся в ближайшее время!

Как рассчитать сечение по току?

Для расчета сечения провода по току необходимо знать:

1. Значение тока, который протекает через провод.

2. Материал проводника.

3. Расстояние между проводниками (если это многожильный провод).

4. Допустимое падение напряжения (в процентах).

5. Длину провода.

6. Коэффициент теплового сопротивления материала проводника.

7. Максимально допустимую температуру провода.

После получения всех необходимых значений можно воспользоваться специальными таблицами или формулами для расчета сечения провода. Например, для расчета сечения одиночного провода при определенном токе можно воспользоваться следующей формулой:

S = (K * I * L) / (DeltaU * SQRT(D))

где S — сечение провода в квадратных миллиметрах, K — коэффициент, зависящий от материала проводника (для меди это 18), I — ток, протекающий через провод в амперах, L — длина провода в метрах, DeltaU — допустимое падение напряжения в процентах, D — коэффициент теплового сопротивления материала проводника (для меди это 0,0175), SQRT — функция извлечения квадратного корня.
