Локализация массы в электрической системе и корректное подключение выключателя массы аккумулятора

Где находится масса ЭБУ

Обычно в электронных блоках управления (ЭБУ) предусмотрена определенная схема организации массы. Из разъема ЭБУ выходят отдельные провода массы, которые соединяются с двигателем через болт крепления стартера. Этот способ прост и надежен. Однако на практике со временем на участке цепи массы начинает снижаться напряжение, постепенно, но непрерывно, что может повлиять на работу всей системы. Проблемы с массой в электрической цепи могут влиять на нормальное функционирование.

Провода «массы» обычно имеют черный цвет

Всё просто и надёжно. Но в реальности со временем на данном участке цепи начинает падать напряжение, медленно, но уверенно, нарушая работу системы.

Поэтому этот узел необходимо периодически проверять и обслуживать. Как это делать, мы рассмотрим далее.

Масса между двигателем и кузовом

Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП.

Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.

Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.

Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.

Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.

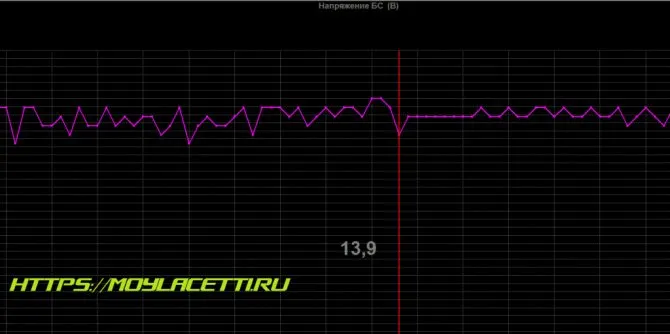

Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами

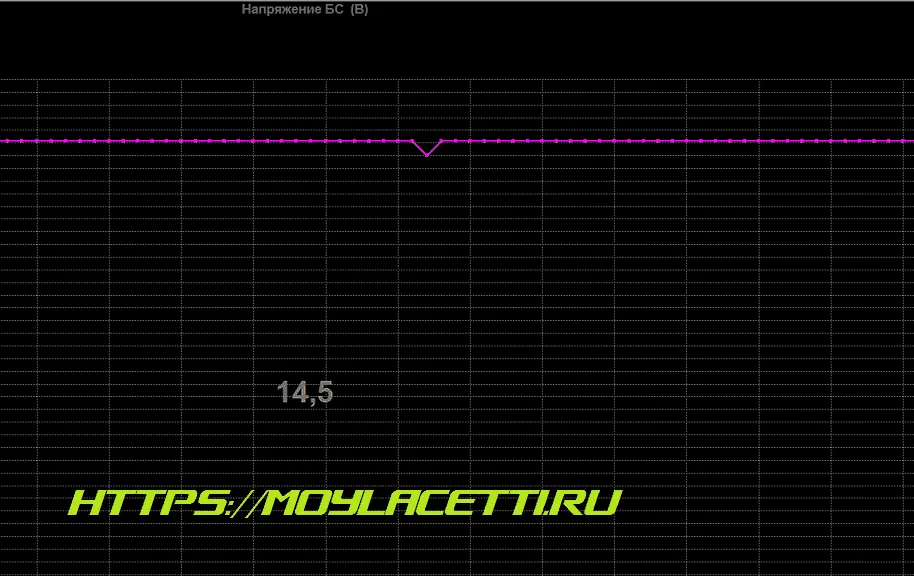

А вот график после профилактики массы АКБ — двигатель — кузов

Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.

В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.

Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.

Масса в электрике это

Не вдаваясь в дебри физики, просто отметим, что в проводниках находится большое количество свободных электронов, которые хаотично движутся. При приложении электрического напряжения к проводнику свободные электроны начинают двигаться в одном направлении, создавая электрический ток. В изоляторах же свободных электронов практически нет, поэтому и ток создавать нечем. К проводникам относится большинство металлов, уголь, водные растворы щелочей и кислот. К изоляторам- резина, пластмассы, стекло и т.п.

Если источник тока, провода и потребители соединить между собой в замкнутый контур, то мы получим электрическую цепь, по которой потечет электрический ток.

Где находится масса двигатель — АКБ — кузов

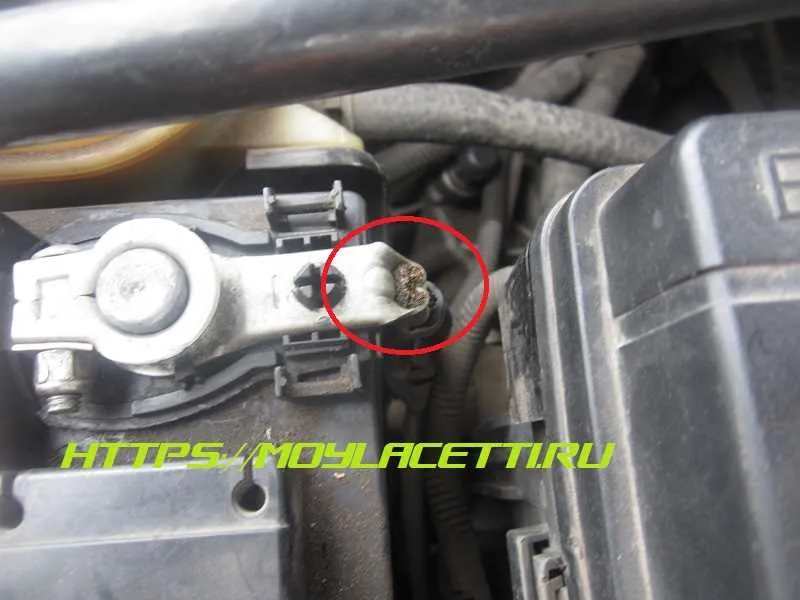

На большинстве автомобилей масса двигатель — кузов имеет примитивный вид и выполнена из двух отрезков кабеля, соединенных вместе путём обжатия на отрицательной клемме аккумуляторной батареи

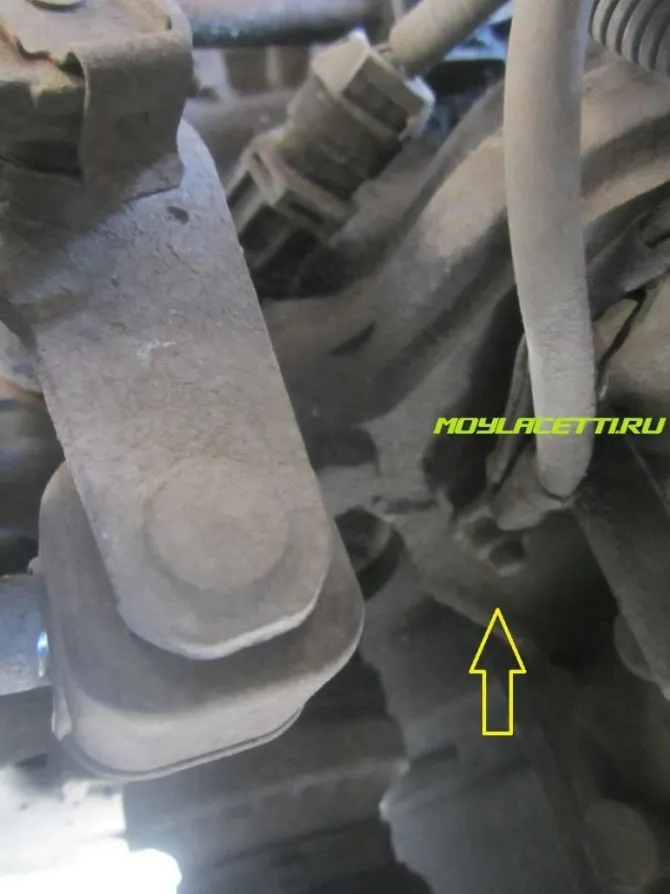

В этом обжиме соединено два провода. Один идет к двигателю и крепится гайкой крепления стартера…

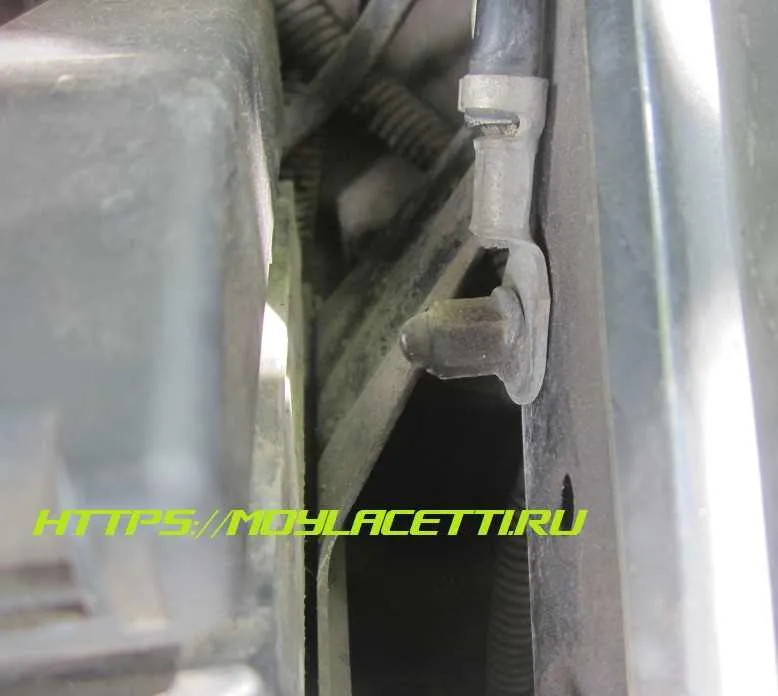

…а второй на кузов в район левого крыла

Казалось бы, простейшая и надёжная цепь, которая будет исправно служить годами. Но это совсем не так и всему виной слабые места в этой конструкции, которые не выдерживают испытания атмосферными воздействиями.

Всё об аккумуляторах

Аккумулятор это химический источник тока, для исправной работы которого должны протекать определенные химические процессы. В процессе разряда аккумулятора, серная кислота «прилипает» к отрицательному электроду, образуя нерастворимый сульфат свинца, оставл
Очень часто от продавцов в автомагазинах можно услышать рекомендации о гибридных аккумуляторах. Так что же такое гибридный аккумулятор? Гибридный аккумулятор для автомобиля внешне не отличим от других кислотных аккумуляторов, не считая обозначения на этик

Каждый автомобилист рано или поздно начинает интересоваться устройством автомобильного аккумулятора и принципом его работы. Автомобильный аккумулятор служит сердцем любого современного автомобиля — благодаря ему мы запускаем двигатель, слушаем музыку в ма

Как проверить массу на автомобиле

На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.

Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.

Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.

Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.

Как проверить массу мультиметром

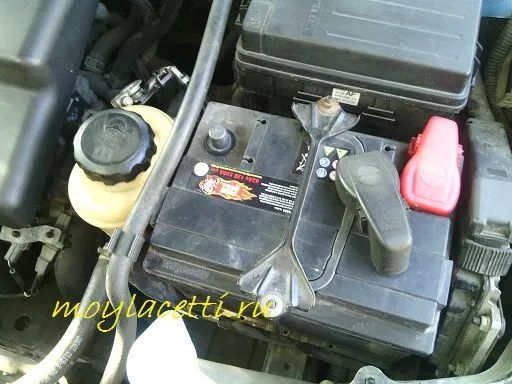

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

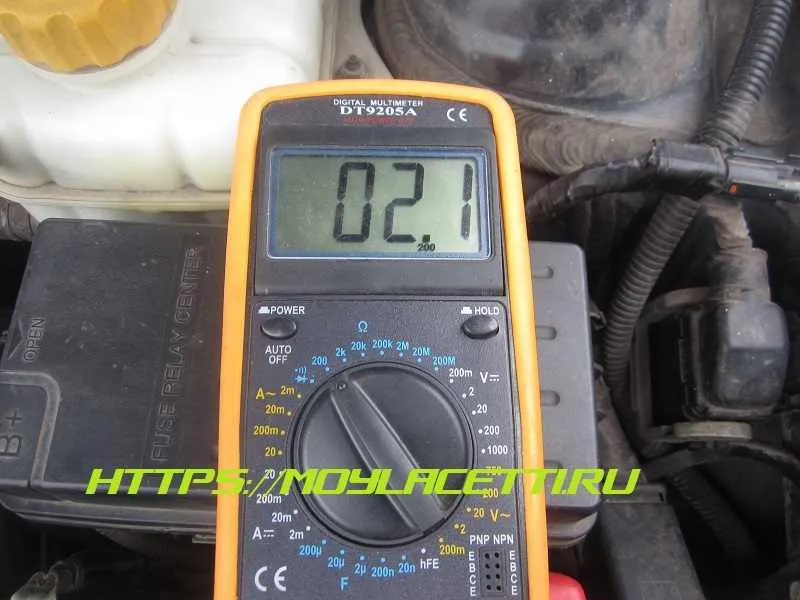

Сопротивление самих щупов составляет 2.1 Ома.

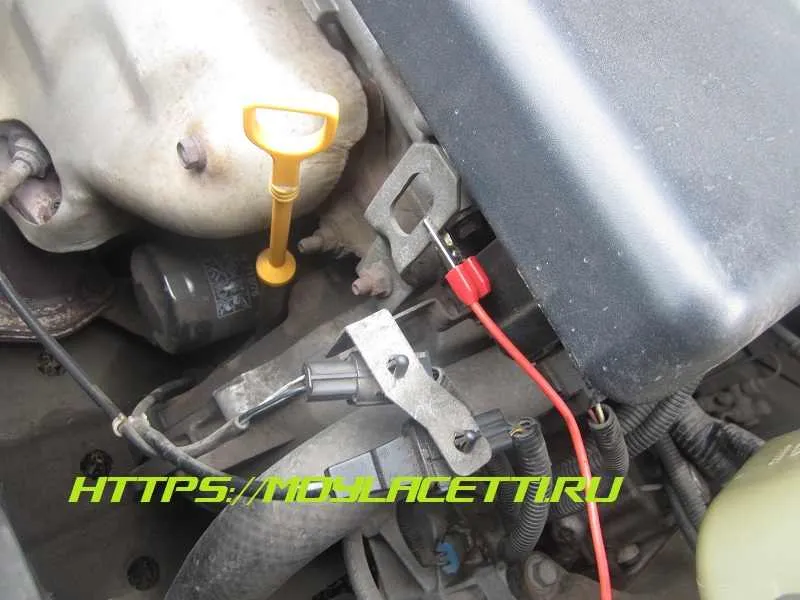

Теперь подключаем один щуп к двигателю. Хоть сюда

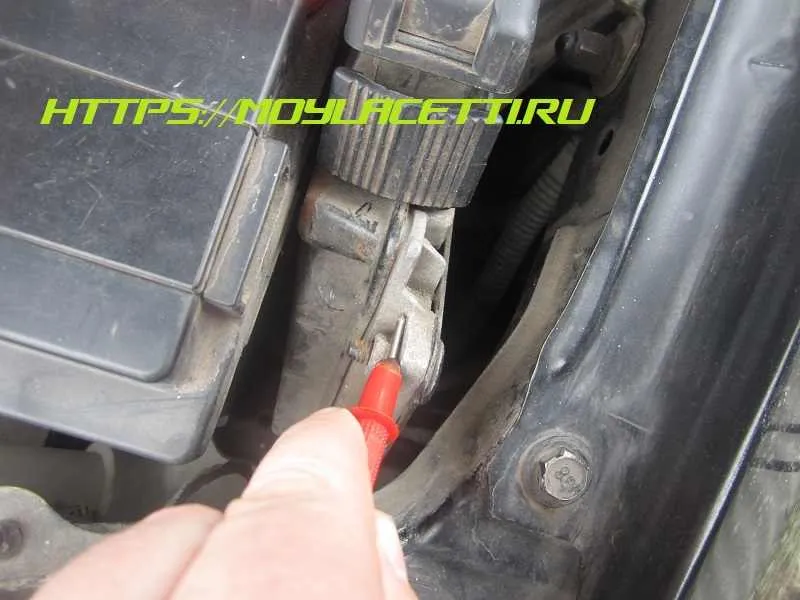

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Нужна ли масса на корпус эбу

Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.

Обесточить борт: зачем нужен выключатель массы и можно ли его поставить на современное авто

Дисклеймер. Автор отнюдь не является ретроградом и не пытается «приделать клавиатуру печатной машинки к планшету». Однако решения прежних десятилетий, оказывается, в определённых условиях вполне имеют право на жизнь.

Электрооборудование современных автомобилей насыщено различными «умными» блоками, на которые возложены десятки функций комфорта и безопасности. Однако кое в чем электрика нынешних машин недалеко ушла от автомобилей полувековой давности – к примеру, напряжение в бортсети по-прежнему составляет 12 Вольт, «хранительницей жизни» во многих случаях остаётся свинцово-кислотная батарея (не так давно мы объясняли, почему их не меняют ли литий-ионные), «минус» располагается на корпусе, а проблема утечек тока со значительным увеличением количества потребителей стала еще более актуальной. И сегодня мы будем выяснять, что такое выключатель «массы», нужен ли он вообще в современном автомобиле и в каких случаях его использование допустимо и даже желательно.

Немного истории

Еще в середине прошлого века своеобразным стандартом автомобильного электрооборудования стала однопроводная схема, при которой вторую часть цепи составлял кузов и соединенные с ним агрегаты (например, двигатель). При этом с кузовом напрямую соединялась минусовая клемма АКБ – без учета автомобилей вроде ГАЗ М-21 первых выпусков, где на корпусе был «плюс», а не «минус».

Электрооборудование тех лет было не очень совершенным: напряжение в бортсети откровенно «гуляло», что приводило к пере- или недозаряду аккумулятора, а нарушение целостности изоляции вызывало заметные утечки тока. И чем старше был автомобиль и в более сложных условиях эксплуатировался, тем более явно выраженными становились эти процессы. Именно по этой причине многие шофёры предпочитали при любой мало-мальски длительной стоянке «отключать массу».

Не мудрствуя лукаво, делали они это простым способом – отсоединением клеммы. Ведь быстрый разряд АКБ был не самой большой проблемой – из-за поврежденной изоляции проводка могла просто «коротнуть» – а там и до возгорания недалеко. Такие случаи в шестидесятые годы были не редкостью, поэтому «под напряжением» машину надолго старались не оставлять. Вдобавок и сами батареи были не слишком «продвинутыми», поэтому не редкостью было и такое явление, как саморазряд аккумулятора – особенно если он уже прослужил 2-3 года. Усугублять ситуацию дополнительным разрядом означало гарантированно вывести АКБ из строя уже через пару лет.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

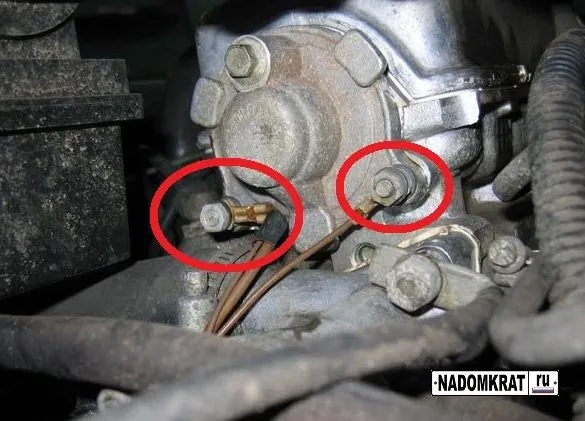

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

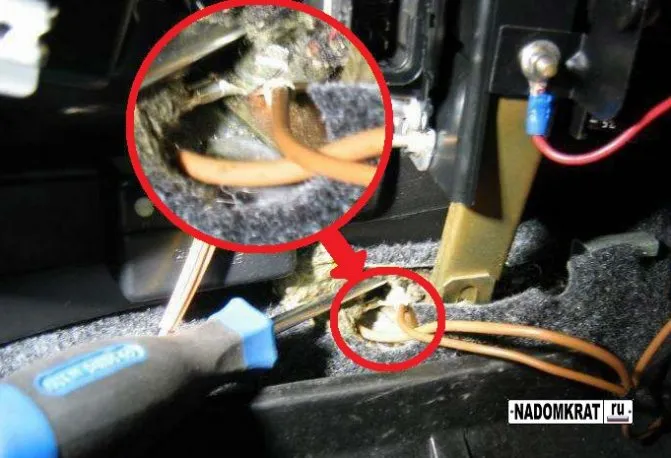

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Понятие масса в электричестве

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.

Ноль и электричество Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Мы будем просто счастливы, если для кого-то эта информация была новой и интересной.

Однако к середине века наблюдения выявили более заметное коррозионное разрушение кузовов тех автомобилей, в которых «массой» был именно плюс! Выяснилось, что в этом случае интенсивнее развивается электрохимическая коррозия, обусловленная направлением движения электронов в электрической цепи — от плюса к минусу. В итоге от плюсовой «массы» повсеместно отказались в пользу минусовой – тем более что это не требовало ни малейших дополнительных вложений в производство.

Среди моделей отечественного автопрома плюс на «массе» встречался у Победы, у Москвичей 401-402 и более ранних, у первого выпуска «21-й» Волги (с 1960 года систему электрооборудования ГАЗ-21 поменяли на традиционную для наших дней).

Большинство контактных точек под капотом нетрудно обнаружить вдумчивым разглядыванием. В салоне и багажнике несколько сложнее – немало точек «массы» прячутся под торпедо и обшивками.

Схема простая, надежная и вполне жизнеспособная.

Однако как только выпуск автомобилей стал хоть сколько-либо массовым, коммерческая мысль промышленников тут же пошла в направлении экономии и оптимизации, и количество проводов в машине разом сократилось вдвое – в качестве одного из проводов стала использоваться металлическая масса кузова – в просторечии та самая «масса».

На донельзя упрощенной, но вполне наглядной вышеприведенной картинке справа изображена современная схема электрооборудования автомобилей – когда «массой» является минусовой провод бортовой сети.

Плохая масса двигателя

При возникновении неполадок следующего характера:

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

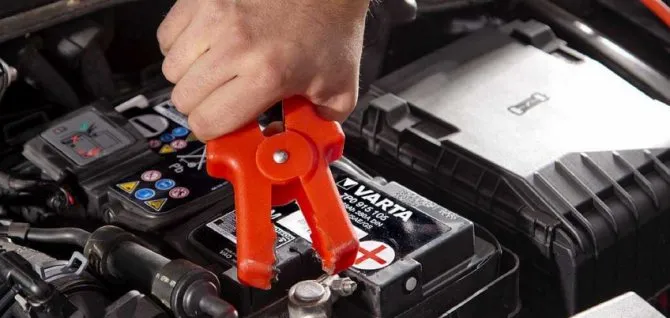

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Что такое разминусовка двигателя

Конструктивно автомобиль имеет развитую электросистему, в которой от массы зависит исправность и точность работы контроллеров, различных датчиков и множества других электрических устройств. Электрическая масса (минус) замыкается от аккумулятора на кузов автомобиля. Кузов условно является возвратным проводом, образуя замкнутую электрическую цепь.

Движение электронов по цепи инициируется АКБ, а кузов выступает проводником отрицательного заряда для обратного возврата посредством минусовой клеммы. По этой причине металлический корпус авто называется автомобильной массой. Под разминусовкой двигателя в данном случае следует понимать ряд улучшений, которые предполагают дополнительное подключение наиболее мощных потребителей электричества в автомобиле к массе.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Что такое «плюс» и «минус» в электричестве

Электроэнергия приходит в дом по проводам, протянутым от подстанции, которая получает энергию от источника, вырабатывающей ее (гидро-, тепло-, атомной электростанции). В зависимости от необходимого потребления мощности, различают вольтаж. Для крупных промышленных предприятий используют ток в 1000В, любая многоэтажка потребляет много энергии, для работы лифта необходимо 380В, а в квартирах – 220В.

Иногда, в частных домах может быть использовано напряжение в 380В, если потребление довольно высокое и требует большой мощности. Для таких домов используют кабель в 5 жил (5 проводников). Эту сеть называют трехфазной, где 3 жилы-фазы разветвляются на потребителей, 1 жила – нулевая и 1 жила — заземляющая.

Важно! Электрический ток всегда движется в одном направлении и для правильной работы ему нужен замкнутый круг. В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника

Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»).

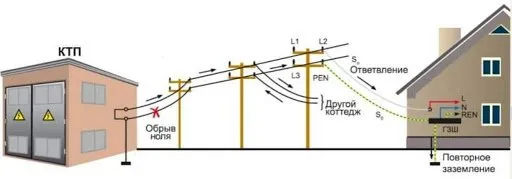

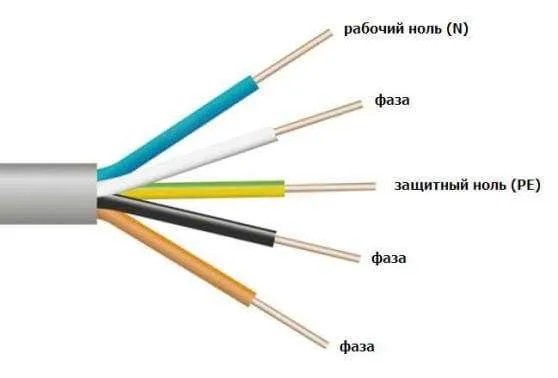

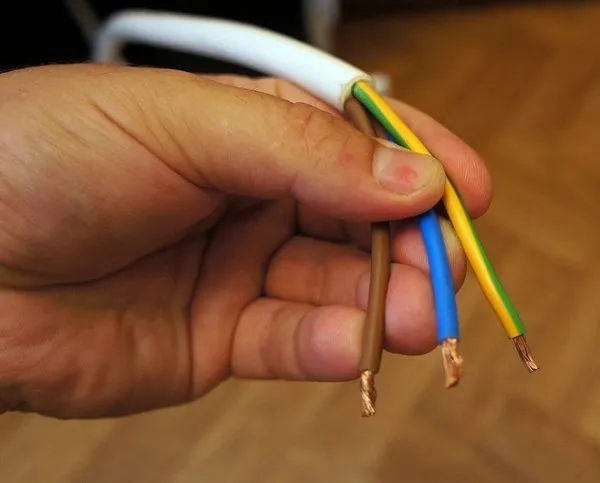

Итак, обычный электрический кабель для однофазной сети имеет 2 или 3 жилы:

• Фаза («плюс») — провод, по которому напряжение приходит к электроприбору. Это энергия, на которой работают все электроприборы, освещение.
• Ноль («минус») — провод, по которому ток возвращается. Также, ноль выравнивает фазное напряжение.
• Заземление – нужно для защиты человека от удара электротоком, при повреждении изоляции или неисправности электроприбора.

Вам это будет интересно Определение плюса и минуса в электротехнике

Соединять «плюс» с «минусом» нельзя, произойдет короткое замыкание, что приведет к отсечению электричества автоматическим выключателем или выбиванию пробок.

Важно! Автоматический выключатель не сработает при неисправном электроприборе и потребителя ударит током. Чтобы этого не произошло, используют заземление

Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током.

Еще раз про «Массы»

©Олег Братков, Пятигорск

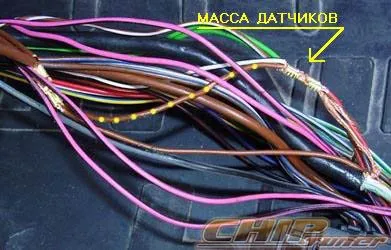

Суть доработки в том, что массы датчиков должны приходить только на контроллер. То есть если снять разъём с контроллера, ни ДТ, ни ДПДЗ, ни ДМРВ, ни ДД на корпус (минус АБ) не «звонятся». Надо снять разъём с контроллера и например ДТ, и проверить сопротивление между двигателем и проводом массы в разъёме. Оба провода «прозваниваем» на двигатель. Оба должны иметь большое или бесконечное сопротивление – обрыв. Если КЗ – снимаем изоленту рядом с контроллером, ищем указанную перемычку и удаляем её. После этого массы датчиков будут соединены с корпусом машины только при одетом разъёме контроллера!

Все провода имеют сопротивление, даже очень толстые. Вспоминаем закон дяди Ома. Чем больше сопротивление и чем больше ток, тем больше напряжение. Провода массы подчиняются всё тому же закону. Физика однако. При включении реле, форсунок, РХХ (ключи зажигания имеют отдельный толстый провод массы и в нашем процессе не участвуют) напряжение на массе самого контроллера меняется относительно массы автомобиля.

Видимо форсунки, РХХ работают постоянно и их вмешательство не учитывается. Однако ток через реле вентилятора идёт – не идёт относительно длительное время. При включении реле вентилятора напряжение на массе контроллера оказывается ещё выше, чем в точке соединения провода массы с кузовом, и если двигаться вдоль провода массы, постепенно уменьшается. Разность потенциалов есть всегда, просто она то больше, то меньше.

При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю. По крайней мере, из-за меньших токов датчиков колебания напряжения гораздо меньше. Изменение напряжения на массе контроллера относительно кузова автомобиля, минуса АКБ приводит к такому же изменению напряжения на массе датчиков и не оказывает влияния на их показания. И действительно – на всех машинах, где только пахнет электроникой, например на карбюраторной восьмёрке с электронным зажиганием, где датчик Холла стоит в трамблёре, к датчику идут три провода. Питание, сигнальный и масса от отдельной клеммы коммутатора зажигания.

Но вернёмся к нашему барану. Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором меняется напряжение вследствие изменения тока, в частности, при включении реле вентилятора. В результате включения реле вентилятора напряжение на массе контроллера становится больше. Но, как мы помним, оно постепенно уменьшается, если двигаться вдоль провода. Точку на силовой массе, куда подключена злополучная перемычка, можно считать за «ноль», поскольку оставшийся провод между обжимкой и кузовом машины в создании помех не участвует.

А дальше всё просто. Масса датчиков подключена к «нулю». От этого «нуля» до массы самого контроллера включено сопротивление силового провода. Включилось реле – напряжение на массе контроллера стало больше, чем было. Увеличились соответственно относительно «нуля» и опорное напряжение АЦП. Однако масса датчиков осталась на месте, на «нуле», и контроллер «увидит», обработав показания АЦП, уменьшение напряжения от датчиков. Ну, ДМРВ, ДТ… ну уменьшилось, с кем не бывает… Там вон какой диапазон! Однако для ДПДЗ уменьшение напряжения закрытого состояния сведётся к запоминанию в ОЗУ контроллера этого самого «напряжения закрытого состояния», то есть минимального напряжения от ДПДЗ. Вот мы и приехали
