Как проверить заряд аккумулятора мультиметром — ёмкость и напряжение автомобильного аккумулятора
Каждому водителю полезно знать методы, по которым можно убедиться в работоспособности автомобильного аккумулятора. Времена, когда двигатель можно было запустить вращением ручного стартера, давно остались в прошлом.
- Измерительные приборы
- Проверка АКБ мультиметром
- Возможность утечки напряжения
- Проверка ёмкости
- Замеры нагрузочной вилкой
- Измерение плотности электролита
Случаев, когда требуется проверка работоспособности АКБ, может быть множество. Например, машина долго простояла без эксплуатации, или на улице установились сильные морозы, которые увеличивают нагрузку на батарею, или планируется дальняя поездка в отпуск. Проверить надёжность этого прибора можно, измерив три основных параметра: напряжение, ёмкость и плотность электролита.
Измерительные приборы
Для проверки работоспособности аккумулятора используют несколько приборов и выполняют ряд нехитрых манипуляций:

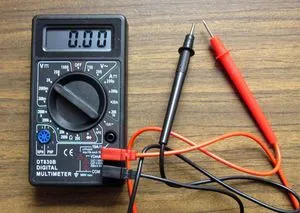

- Мультиметр — доступный и удобный прибор, позволяющий с приемлемой точностью определить состояние АКБ.
- Нагрузочная вилка — устройство, позволяющее имитировать стартовую нагрузку на аккумулятор при запуске двигателя и одновременно производить замер просадки вольтажа на клеммах батареи.
- Ареометр служит для проверки плотности электролита в банках батареи.
- Специализированное окошко на корпусе АКБ — цветовой индикатор состояния зарядки необслуживаемых и малообслуживаемых аккумуляторов. Зелёный цвет обозначает 100% заряд, белый — малый уровень электролита, а чёрный говорит о необходимости зарядки.
Проверка АКБ мультиметром

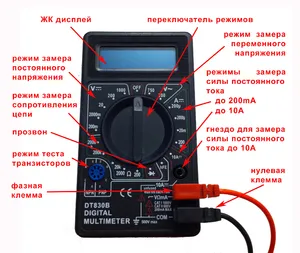

Методика того, как проверить аккумулятор автомобиля мультиметром, интересует многих автолюбителей. Мультиметр (другое название — тестер) является самым легкодоступным и универсальным прибором для всех замеров, связанных с электричеством. Применяется в электрике и электронике. Отлично подойдёт для тестирования автомобильных электрических цепей. Им можно измерить основные параметры, такие как сопротивление, напряжение, сила тока. Как следствие, возможен замер ёмкости АКБ. Это сможет сделать любой человек, знакомый с первичными основами в области электричества. Проще говоря, с задачей легко справится ученик старших классов школы.
Проверку аккумулятора автомобиля мультиметром можно условно разделить на два этапа:
- Проверка зарядки по напряжению в батарее.
- Проверка ёмкости АКБ.
Эти два важнейших параметра измеряются достаточно просто, но требуют внимательности при подключении измерительного прибора, так как аккумулятор обладает мощной силой тока несмотря на невысокое напряжение, что при неверном подключении может вывести тестер из строя.

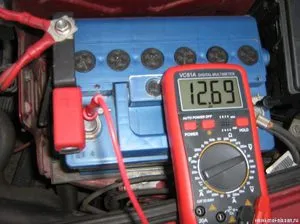

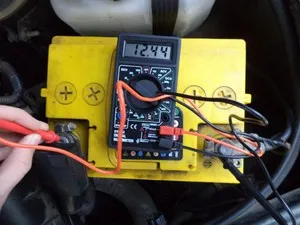

О том, как проверить зарядку аккумулятора мультиметром, в интернете написано много статей. Но все они сводятся к одному простому методу — замеру напряжения на клеммах. Метод позволяет определить уровень заряда батареи, а также установить, нуждается ли батарея в обслуживании. Делается это следующим образом:
- Отключить клеммы питания автомобиля от АКБ.
- Установить предел измерений мультиметра на значение от 0 до 20 V постоянного тока. Важно не перепутать: мультиметр должен быть включён на режим измерения напряжения, измеряемого в вольтах, а не в положение замера силы тока, измеряемого в амперах.

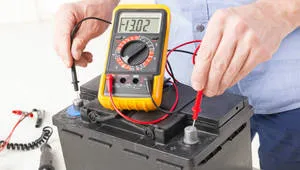

- Подключить мультиметр к клеммам батареи, соблюдая полярность.
- Запомнить показания.
По полученным показаниям можно легко понять, в каком состоянии находится АКБ:

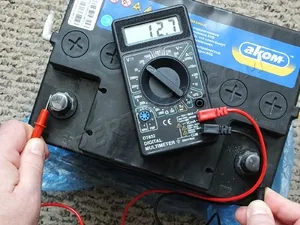

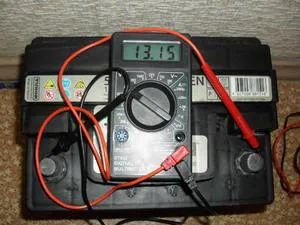

Заряженная на 100% батарея будет выдавать напряжение 12,7 V и выше, на некоторых моделях АКБ напряжение может равняться даже 13 V.- Напряжение ниже 12,7 V говорит о разрядке устройства. Чем оно ниже, тем больше разряжена батарея. Например, если мультиметр показывает напряжение 12,2 V, батарея разряжена примерно на 50%.
- Показатель в 11,8 V говорит о критическом разряде, и аккумулятору требуется незамедлительная зарядка. Запустить двигатель он, скорее всего, не сможет.
- Если показания ниже 11 V, АКБ лучше заменить, иначе она может нанести вред электрическим цепям автомобиля, вывести из строя генератор или контроллер зарядки.
Для получения более точных сведений о состоянии заряда устройства измерения следует производить спустя минимум четыре часа после отключения клемм питания автомобиля.
При проверке состояния аккумулятора нелишним будет тест на возможные избыточные токи утечки.
Возможность утечки напряжения
Советы о том, как проверить тестером аккумулятор автомобиля на избыточный ток утечки, помогут сберечь драгоценный заряд для запуска двигателя после долгой стоянки или в морозное время года.
Сразу нужно отметить, что в современных автомобилях существует штатная утечка. Она возникает из-за постоянного потребления питания охранными системами автомобиля, контроллерами управления замками и т. п. Такая утечка не должна превышать 75 миллиампер в час, иначе батарея будет быстро разряжаться. В реальности электрическое потребление при постоянном питании устройств значительно меньше.
Но бывают и нештатные, избыточные утечки. Они могут происходить как через корпус самой батареи, так и в электрических цепях и схемах автомобиля, приводя к преждевременной разрядке АКБ.
Утечка через корпус аккумулятора
Микротоки по корпусу батареи могут проходить через различные подтёки (например, подтёки электролита) и загрязнения. Для определения мест прохождения микротоков необходимо:
- Отключить батарею от систем автомобиля.
- Поставить мультиметр в режим измерения постоянного напряжения в пределах от 0 до 20 V.
- Подключить плюсовой щуп мультиметра к плюсу батареи.
- Минусовым щупом медленно водить в местах подтёков и загрязнений.
Любое отклонения от нуля в показаниях прибора говорит о наличии микротоков на корпусе батареи.
Устраняются такие утечки легко. Корпус аккумулятора необходимо обработать раствором соды (одна столовая ложка соды на стакан воды). Батарея тщательно протирается от подтёков и загрязнений, а затем высушивается. Если тестирование не выявило утечек, но на батарее имеются подтёки и загрязнения, их всё равно необходимо удалить, так как рано или поздно загрязнения приведут к утечкам и саморазряду устройства.
Надостаток заряда в цепи
Утечки заряда батареи могут происходить в электрических цепях автомобиля. Чтобы определить, в какой именно цепи происходит повышенное электропотребление, необходимо:
Отключить все источники потребления электричества: свет фар, магнитолу, свет в салоне- Установить мультиметр в положение измерения силы тока до 10 ампер.
- Отсоединить плюсовую клемму от аккумулятора.
- Подсоединить минусовую клемму тестера к контактной клемме АКБ, плюсовую клемму мультиметра подключить к плюсовой клемме автомобиля.
- Примерно через минуту снять показания (охранные системы автомобиля включаются, как правило, через минуту).
Если показания прибора по току утечки превышают 75 миллиампер, необходимо произвести следующие действия:
- Вынуть поочерёдно предохранители и реле для последующего наблюдения за показаниями прибора.
- После того как показания утечки придут в норму, определить, в какой из цепей происходит утечка.
Зная, в какой из цепей авто находится неисправность, её гораздо легче найти и исправить.
Дальнейшее устранение утечек такого рода — повод обратиться к профессиональному автоэлектрику. Проверка даёт возможность понять, что АКБ полностью работоспособна, а саморазряд происходит по вине внутренней электрики автомобиля и не имеет отношения к аккумулятору.
Проверка ёмкости
Существует множество способов, как проверить ёмкость аккумулятора автомобиля, но наиболее простыми являются два метода измерений мультиметром, а именно:
- проверка ёмкости АКБ под нагрузкой;
- проверка ёмкости аккумулятора методом контроля разряда.
Тестирование под нагрузкой
Простейшим способом проверки ёмкости аккумулятора под нагрузкой является подключение обыкновенной автомобильной фары мощностью от 40 до 45 ватт. Нагрузку подключают напрямую к клеммам аккумулятора. Фара должна поработать в течение трёх минут в качестве нагрузки. Затем её отключают и производят замер мультиметром в режиме измерения напряжения постоянного тока в диапазоне от 0 до 20 V.
Если ёмкость АКБ в норме, то напряжение на клеммах будет превышать 12,4 V. Любые проблемы с запуском двигателя кроются не в батарее, а в электрике автомобиля.
Если показания прибора ниже 12,4 V, это говорит о потере ёмкости аккумулятором, а значит в скором времени нужно готовиться к приобретению новой батареи.
Стоит отметить, что если при подключении фары к АКБ лампочка через несколько десятков секунд начинает блёкло гореть, производить дальнейшие замеры не имеет смысла, а батарея подлежит замене.
Тест методом контролируемого разряда
Перед проверкой необходимо полностью зарядить батарею и иметь паспорт проверяемого аккумулятора.
К клеммам устройства подключают нагрузку, соответствующую штатной нагрузке, указанной в техническом паспорте батареи. Нагрузку можно собрать из автомобильных ламп различной мощности. В цепь включается тестер в режиме измерения силы тока до 10 ампер.
Далее необходимо зафиксировать время разряда аккумулятора по силе тока ниже 50%. Полученные данные следует сравнить с данными, указанными в техническом паспорте АКБ. Если временной показатель приближается к номинальному значению, указанному в паспорте, батарея в порядке. При существенном различии показаний аккумулятор подлежит замене.
Замеры нагрузочной вилкой
Нагрузочная вилка — это прибор, который позволяет осуществить замер напряжения при имитации нагрузки на батарею вовремя включения стартера и запуска двигателя. Такие измерения наиболее точны, но сам прибор можно найти только в автосервисе, поэтому плановые проверки АКБ, как правило, производят мультиметром.
Измерение плотности электролита
Проверка заряда аккумулятора будет неполной, если не произвести замер плотности и уровня электролита. Для этого понадобится прибор — ареометр.
Из банки АКБ закачивают электролит в колбу прибора, в которой также находятся измерительные поплавки. Смотрят, на какой отметке шкалы остановятся поплавки ареометра. Прибор прост в использовании и для того, чтобы правильно ориентироваться в показателях, необходимо знать следующее:
- Максимально заряженная АКБ имеет плотность электролита 1,24—1,27 г/см.
- 1,20 г/см 3 — соответствует 75% заряду.
- 1,16 г/см 3 — заряд на уровне 50%.
- 1,08—1,10 г/см 3 — критический разряд.
Этот способ проверки непопулярен, потому что современные АКБ, в основном, необслуживаемые, и у них нет возможности открыть банки и замереть плотность электролита.
Замеры работоспособности аккумулятора удобнее и доступнее производить с помощью мультиметра. Своевременные проверки АКБ позволят вовремя заметить утечки и потерю ёмкости. Это даст возможность вовремя принять меры для устранения неисправностей аккумулятора, а также значительно продлит срок эксплуатации устройства.
