Как функционирует проходной выключатель — подключение, схема управления, видео

Освещение в помещении требует периодического включения и выключения. Для этой цели используются выключатели. Однако обычный выключатель способен включить свет только с одного места, и установка нескольких выключателей параллельно не решает эту проблему.

Если актуально, можно также изучить, как функционирует проходной выключатель, включив этот аспект в дальнейшее обсуждение.

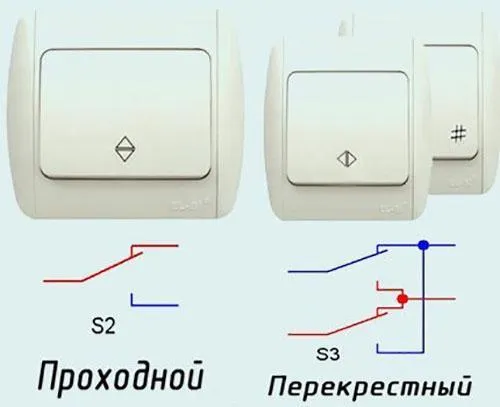

Для управления освещением из двух мест необходим проходной выключатель. В схеме управления освещением с трех мест к двум проходным добавляются перекрестные выключатели.

Устройство и принцип действия проходных выключателей

Проходной выключатель — это устройство, позволяющее включать и отключать свет из двух мест и устанавливается парой, например, в разных концах длинного коридора или вверху и внизу лестницы.

Не путать с двухпозиционным выключателем — это обычный двойной выключатель, в котором обе группы контактов замыкаются одновременно.

Как подключить проходной выключатель

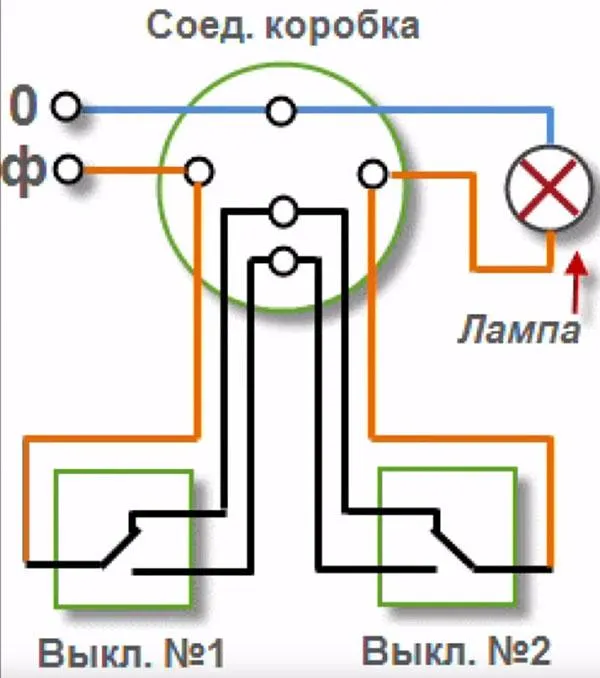

В схеме подключения проходных выключателей, к каждому устройству приходит три провода:

• один подает фазу на выключатель или от выключателя к лампе;
• два других соединяют переключатели между собой.

При прокладке проводки вместо трех отдельных проводов в схеме расключения проходного выключателя можно использовать один трехжильный кабель.

Фактически, это не выключатель, а переключатель. У этих устройств нет определенного положения «включено». Фаза приходит на коммутатор, затем, в зависимости от положения клавиши, подается на один из проводов, соединяющих аппараты. У дублирующего выключателя также два положения и отходящий провод подключается к одному из соединяющих проводов.

Если оба устройства подключены к одному из проводов, то цепь замыкается и светильник горит, в обратном случае цепь разомкнута и свет отключен. Поэтому для включения и отключения люстры необходимо переключить проходной выключатель в другое положение.

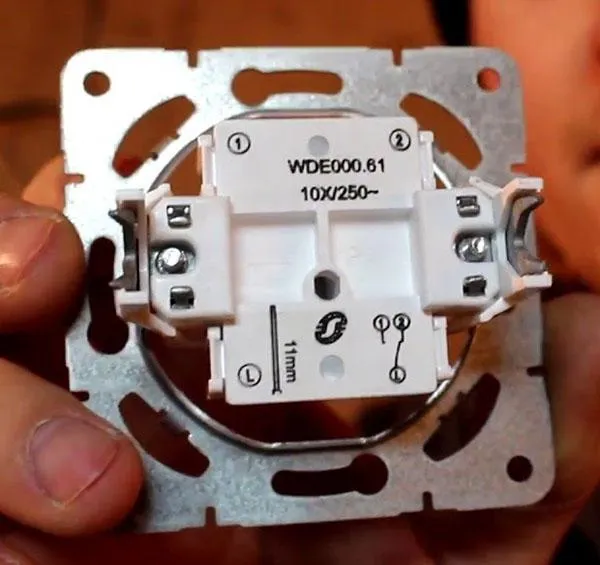

Конструкция проходного переключателя

В отличие от обычного коммутатора, имеющего два контакта — подвижный и неподвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три — два неподвижных для соединяющих проводов и один подвижный для подключения фазы или люстры.

Двойные проходные выключатели являются двумя независимыми конструкциями в одном корпусе с шестью клеммами. Этим они отличаются от обычных двойных выключателей, в которых подвижные контакты соединены встроенной перемычкой.

Как сделать проходной выключатель света своими руками

При отсутствии проходного выключателя его можно сделать своими руками из двух обычных — одноклавишного и двухклавишного и использовать его вместо проходного выключателя в схеме включения света с двух мест. Устройства должны быть одной фирмы.

Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить неподвижный:

• вынуть из корпуса двухклавишный выключатель;
• снять один из подвижных контактов;
• демонтировать неподвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
• установить ранее снятый подвижный контакт, также развернув его на 180°;
• собрать переключатель и установить клавишу от одноклавишного выключателя.

После переделки при переключении клавиши один из контактов будет замыкаться, а другой размыкаться.

Неподвижный контакт можно снять с одноклавишного устройства. В этом случае его не нужно демонтировать с двухклавишного аппарата.

Управление светом из трех и более мест

Кроме включения ламп из двух мест есть ситуации, в которых этого недостаточно. Нужно отключать свет из разных углов комнаты, в длинном коридоре с большим количеством дверей и других. Для этого используются перекрестные или промежуточные переключатели. Другое название этого прибора — реверсивный выключатель.

Включение перекрестных выключателей

Проходные выключатели соединяются двумя проводами. Если оба выключателя подключены к одному из них, то цепь замкнута и лампа светится, в обратном случае она не горит.

На схеме перекрестный выключатель включен в разрыв двух проводов, соединяющих проходные. Он называется перекрестным, потому, что меняет местами подключение приходящих и отходящих проводов и подключение друг к другу проходных коммутаторов.

Подключается такое устройство двумя парами проводов. Количество мест управления может быть любым, а число перекрестных выключателей всегда на два меньше — в начале и конце схемы устанавливаются проходные устройства.

Конструкция перекрестного выключателя

В обычных, одноклавишных устройствах, способных управлять только одной группой светильников, 6 контактов — 2 подвижных и 4 неподвижных. Схему прибора производители наносят на его обратной стороне. Это делается для удобства подключения.

Двух- и трехклавишные аппараты, способные управлять двумя или тремя электроприборами соответственно, представляют собой два или три отдельных прибора в одном корпусе и имеют удвоенный или утроенный комплект контактов и клемм для подключения.

Перекрестный выключатель можно установить вместо проходного. В этом случае часть клемм остаются не подключенными.

При отсутствии перекрестного переключателя вместо него можно установить двойной проходной выключатель. В этом случае неподвижные контакты соединяются перемычками таким образом, чтобы схема переключений соответствовала промежуточному устройству.

Подключение проходных и перекрестных выключателей

Устанавливаются такие устройства аналогично обычным розеткам и выключателям в монтажные коробки или прямо на стенку. Установленные коммутаторы необходимо подключить согласно составленной схеме.

Условные обозначения разных видов выключателей

На принципиальных электросхемах, на которых нанесены все провода, вместо переключателей изображают их контакты. Но на однолинейных схемах и плане расположения электроприборов эти устройства указываются условными обозначениями.

Обычный одинарный (одноклавишный) выключатель, замыкающий цепь только в одном положении, имеет вид кружочка, от которого вверх отходит косая линия, имеющая вид буквы «Г».

На изображении двойного (двухклавишного) выключателя, по отдельности включающего две группы ламп в люстре, таких линий две. Направлены они в разные стороны.

Проходной переключатель, позволяющий включать свет из двух мест, также изображается кружком, но косых линий в форме буквы «Г» две. Направляют их в противоположные стороны.

Сдвоенный проходной переключатель изображается как два рядом расположенных одинарных.

Перекрестный или промежуточный переключатель имеет вид кружка с четырьмя буквами «Г», причем направлены они в разные стороны.

Прокладка проводов

Провода к этим аппаратам прокладываются при скрытой проводке в штробах, а при открытой в кабель-каналах.

Ретропроводка прокладывается открытым способом, на роликах.

Число проводов, необходимых для подключения зависит от конструкции устройства:

• к одинарным проходным – 3;
• к первому двойному проходному (на который подается фаза) двойному – 5;
• ко второму двойному проходному (к которому подключаются лампы) – 6;
• к промежуточным переключателям прокладываются 8 проводов на каждую клавишу.

Для удобства подключения желательно использовать кабеля с разноцветными проводами.

Проходные и перекрестные выключатели — это приборы, позволяющие управлять освещением из разных мест. Они делают более удобным включение и отключение света жильцами дома.

Как подключить проходной выключатель — видео

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
