Как правильно расключить двухклавишний выключатель для подключения двух лампочек — схема и инструкция

При расключении двухклавишнего выключателя следует учесть определенные нюансы. Если не учитывать эти детали, то вероятно не получится корректно подключить два источника освещения или другие электроприборы.

Особенности устройства двойного выключателя

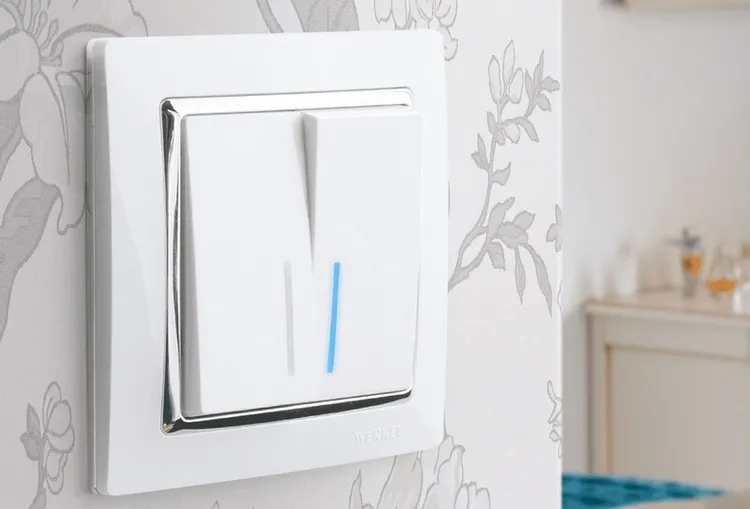

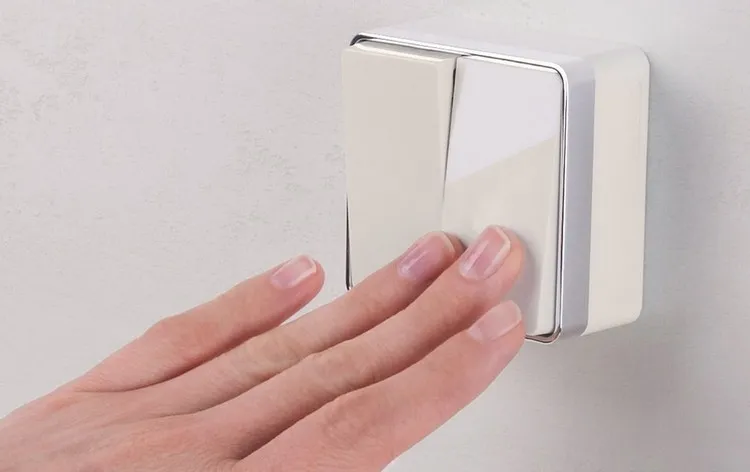

Двойной, или двухклавишный, выключатель по внешнему виду распознать очень просто – он имеет не один, а два выключающих элемента, отдельных друг от друга. Они позволяют включать и выключать различные источники освещения и не только. Установка двойного выключателя позволяет экономить пространство, не перегружая его лишними элементами. Часто двойной выключатель используется для включения и выключения освещения и вентиляции в ванной комнате.

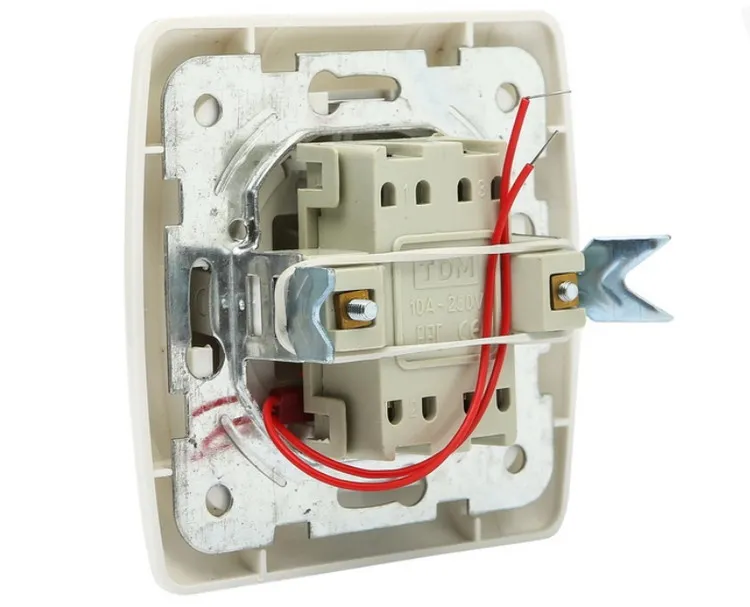

Устройство двойного выключателя делится на две части. Первая – внешняя, включает в себя обычно пластиковую рамку, в которую помещены две кнопки. Внутренняя, или рабочая часть обеспечивает функционал механизма, а также содержит провода, подсоединенные к электросети.

Для чего знать особенности устройства двойного выключателя – чтобы правильно поставить его. Различия могут быть уже на уровне типажа рамки, удерживающей кнопки. Фиксируется рамка либо двумя винтами, либо двумя защелками. Винты придется вкручивать, а вот защелки легко можно установить при помощи пальцев – и так же легко отсоединить при необходимости.

Подготовительные работы — что потребуется для подключения

Для монтажа потребуются следующие инструменты:

• провода с соответствующими характеристиками;
• плоскогубцы;
• отвертки;
• бокорезы;
• изолента;
• строительный нож (может потребоваться зачистка проводов);
• можно использовать обжимник.

Как самостоятельно подключить двойной выключатель к двум лампочкам – инструкция

Итак, прежде чем заниматься подключением, необходимо четко представлять себе схему подключения и проводов. В противном случае достаточно легко допустить ошибку.

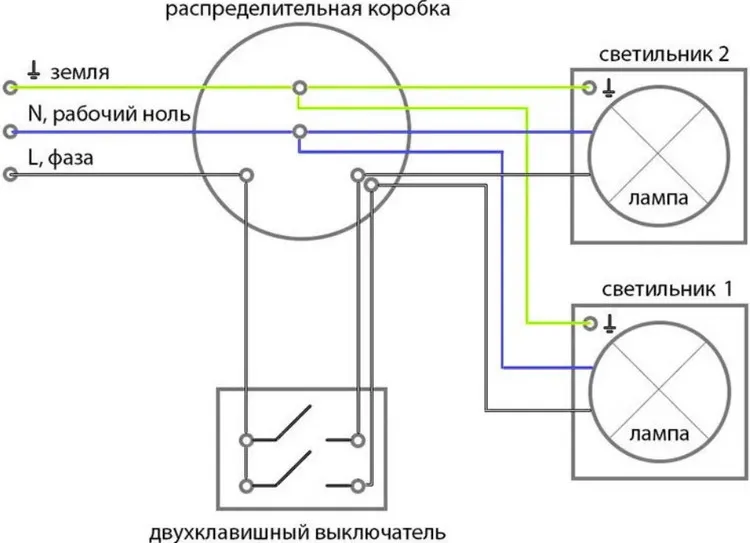

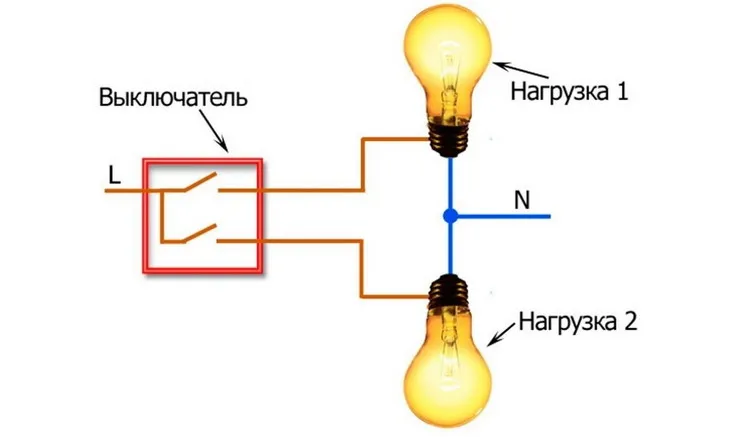

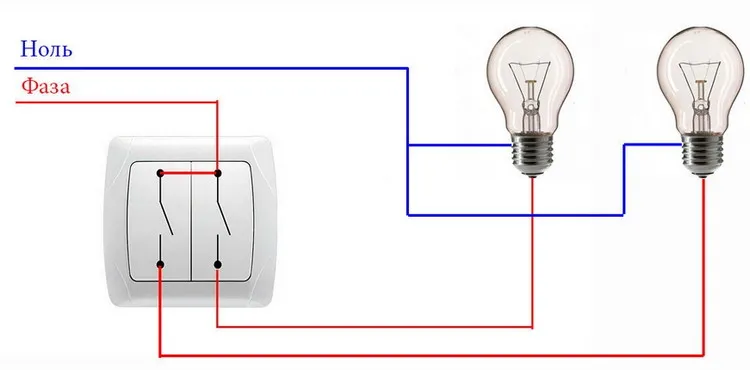

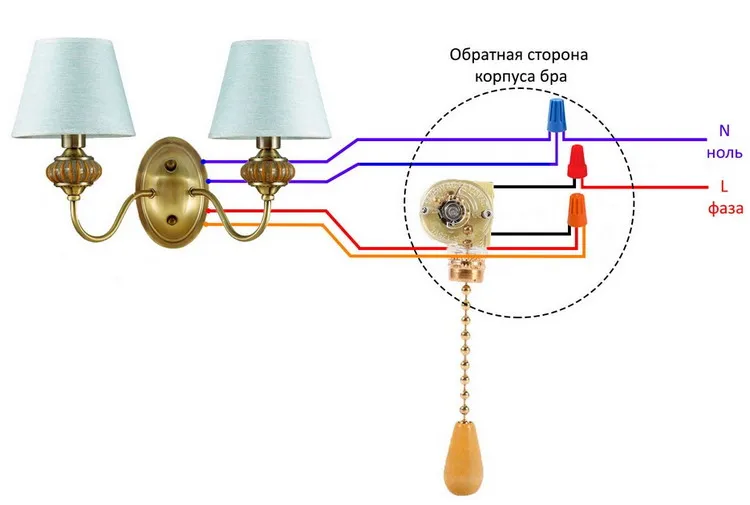

Схема подключения и примеры

Схема подключения – то, что можно нарисовать или держать в уме.

Она выглядит следующим образом:

• фаза – так называется провод, который находится под напряжением, что легко проверяется соответствующим устройством; клеммы с проводом фазы обычно маркируются латинской буквой L; именно этот провод дает напряжение лампам или работающим устройствам;
• «ноль» или заземление – провод, который также выходит на источник света, маркируется цифрой 0 или же стрелкой, указывающей вниз, на землю; напряжения в этом проводе быть не должно;
• нейтральный – обозначается латинской буквой N, его также необходимо вести к источнику света.

Пошаговая инструкция

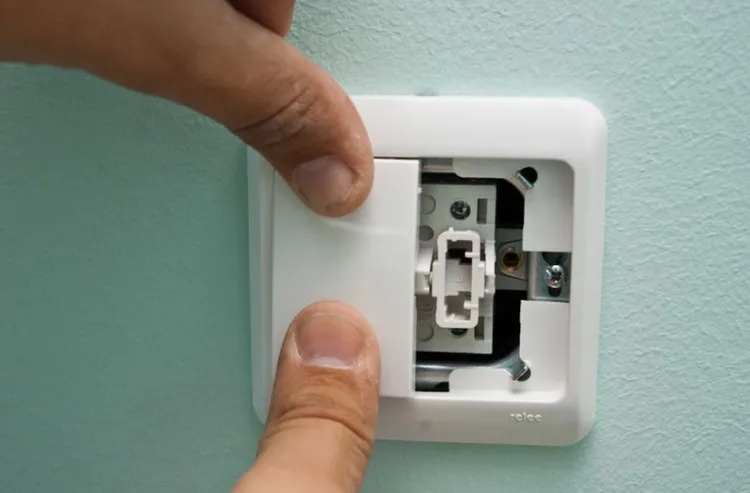

Для начала двухклавишный выключатель разбирают, снимая кнопки включения/выключения. Это должно делаться легко, без усилий, путем подтягивания их к себе. Если же по каким-либо причинам этого не происходит, стоит воспользоваться отверткой и осторожно поддеть кнопки с боков. Требуется разобрать выключатель и далее. Там могут встретиться либо винты, либо застежки, которые также необходимо раскрутить или отстегнуть. Так происходит доступ к рабочей части выключателя, которая и необходима в первую очередь при установке.

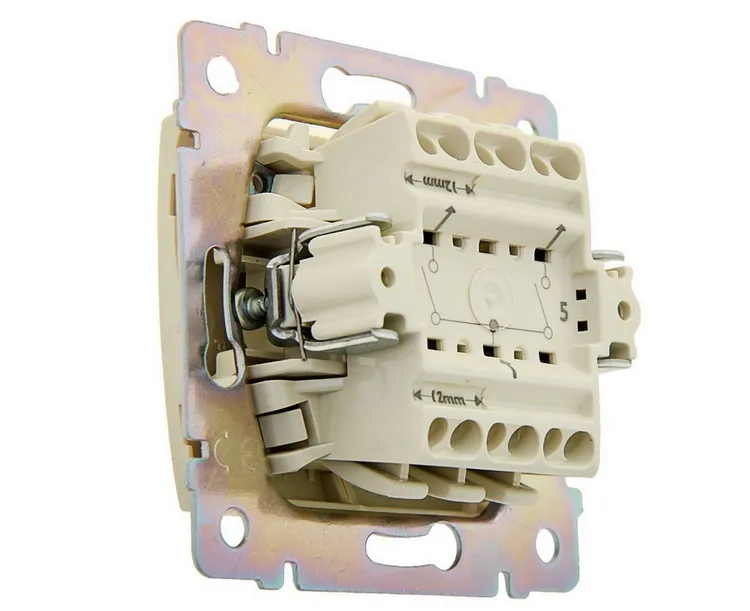

В выключателе необходимо найти центральный контакт. Именно на него будет подаваться напряжение из провода с маркировкой L. Обычно он располагается по центру и выделен по сравнению с нулем и нейтральным контактом. Но это бывает не всегда – в таком случае стоит детально изучить маркировку отверстий в рабочей части выключателя.

Но бывает и такое, что надписей нет – в таком случае стоит воспользоваться контактной отверткой. Отверткой прикасаются к предполагаемому нулю и нейтральному контакту, а в предполагаемую фазу вставляют какой-либо металлический предмет. Затем нажимают на каждую из кнопок выключателя по отдельности. Каждый раз контактная отвертка должно сигнализировать о наличии напряжения.

На заметку! Если этого не происходит, значит, контакт фазы был выбран ошибочно, и необходимо переместиться для проверки другого контакта выключателя.

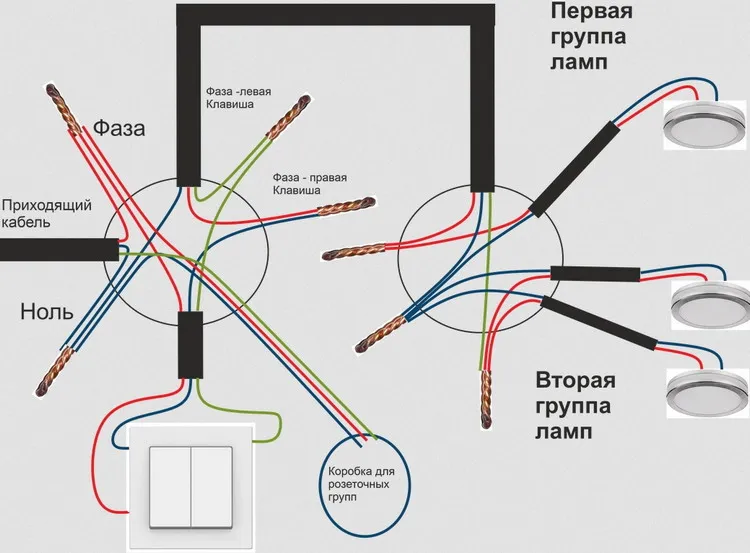

Соединение проводов в распределительной коробке

Итак, необходимо разобраться с проводами в распределительной коробке, и уже их вести к выключателю. Обычно все они разного цвета и с соответствующими обозначениями, но никогда не бывает лишним проверить их специальным устройством. Провода в типовых квартирах обычно проводят закрытым способом, под штукатуркой.

Нюансы подключения выключателя, совмещенного с розеткой

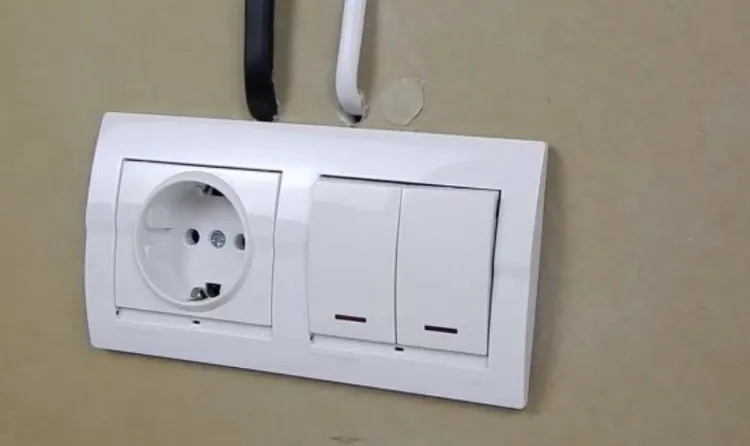

Существует и такая разновидность двухклавишного выключателя: с одной из сторон собственно выключатель, а с другой стороны – розетка. У обоих устройств общая пластмассовая рама. При установке этого образца необходимо учитывать определенные нюансы.

Используется этот образец с понятными целями: экономит пространство, уменьшает количество элементов на стенах, не согласующихся с общим дизайном. Плюс для такого выключателя с розеткой не нужно штробить дополнительно стены от распределительной коробки.

А здесь доведется проложить всего один провод в стене, а также приобрести всего один подрозетник и один трехжильный провод. Подрозетник, правда, будет не типичной круглой, а овальной формы. Зато в итоге такое устройство помогает уменьшить трудовые и финансовые затраты.

На заметку! Недостаток у подобного смежного образца также имеется. Если что-либо выйдет из строя, то доведется разбирать и, возможно, менять весь блок целиком.

Есть минус и при установке такого устройства: размещать его возле пола в 30 см по евростандарту для розеток – неудобно, а поднимать его выше – значит лишать стены эстетического свойства. Так что обычно это устройство применяется все же в хозяйственных постройках.

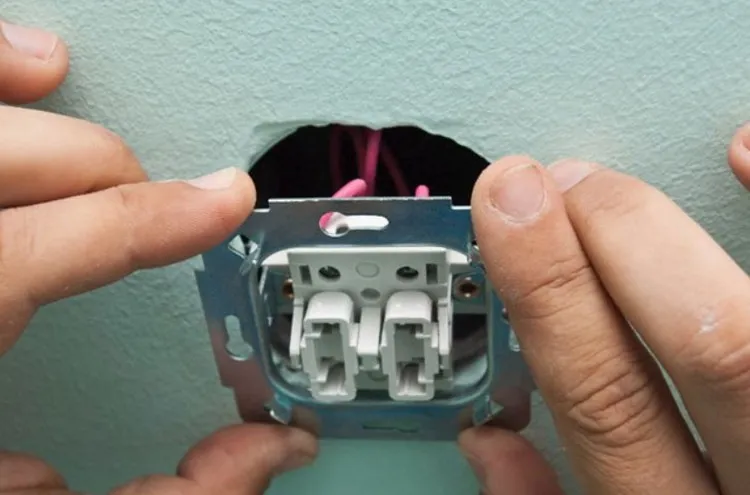

Сначала устройство также разбирают, убрав раму и кнопки выключения. После заднюю крышку с рабочей частью выключателя закрепляют на стене после предварительной разметки. Понадобятся дюбеля, затем фиксируют сердцевину при помощи саморезов. Ноль подсоединяется к нулю, а фаза – к фазе.

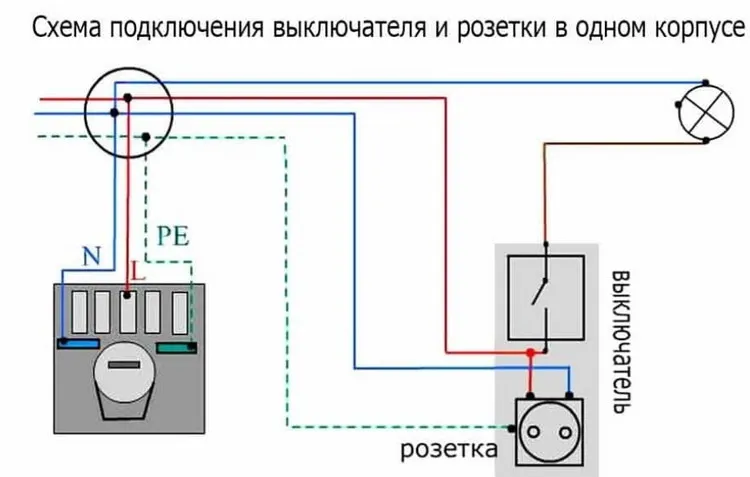

Фаза розетки подключается на входящий контакт в выключателе. Другой провод крепят к отходящему контакту, он соединится с фазой светильника в распределительной коробке. Фаза из розетки присоединяется к входящему контакту выключателя, а два фазных провода – к отходящим, в распредкоробке их подводят к фазным проводам, — эта схема для двухклавишного выключателя.

Возможные неисправности и распространенные ошибки

Итак, самая распространенная ошибка человека, не слишком хорошо знакомого с деталями работы электросетей, — это подведение ноля вместо фазы к самому выключателю. Простая замена лампочки в таком случае может привести к удару током.

Даже если использовать особые устройства для проверки – верным ли образом произведено подключение, — оно может ввести пользователя в заблуждение при одном случае.

Случай этот – наличие подсветки непосредственно у самого выключателя. В таком случае прибор может показывать оплошность даже при верном подсоединении. Это же может стать причиной, по которой светодиодные образцы мигают даже при выключенном положении выключателя, но и с этим можно бороться.

Другая ошибка выглядит следующим образом: при нажатии одной из кнопок включения ничего не происходит, ничего не работает. И только при нажатии двух кнопок одновременно лампочки зажигаются или приборы начинают работу. Это происходит в следующем случае: питающий проводник фазы выводится не на общий контакт в выключателе, а на тот, что отходит от него.

Хорошо, что эта ошибка устраняется так же просто, как предыдущая: потребуется просто заново разобрать и собрать выключатель.

Третья ошибка также потребует всего лишь сборки-разборки. Она заключается в том, что ноль подсоединяют не к нулю в распределительной коробке, а к проводу фазы.

В общем и целом практически все типовые ошибки при монтаже двухклавишного выключателя устраняются простой разборкой и сборкой. Чтобы их избежать, можно использовать устройства для определения наличия напряжения. Другой вариант – использование цветных проводов. Ничто не мешает использовать комбинированный способ.

Меры предосторожности и техника безопасности при монтаже

Разумеется, не стоит начинать разборку или установку двухклавишного выключателя, не выключив соответствующую линию в электрощитке. И все равно в ходе работы стоит помнить о технике безопасности. Не дотрагиваться до оголенного провода, не работать влажными руками, не прикасаться металлическими инструментами к проводам из распредкоробки.

На заметку! Также стоит нарисовать схему для правильного подключения, ею пользуются даже профессионалы.

Монтаж двойного выключателя требует некоторых знаний, но процесс не является слишком сложной задачей. В случае неисправности такого выключателя его достаточно легко заменить на другой.
