После завершения сборки и подключения электрической щитовой системы с защитными автоматами, укладки проводки с использованием распределительных коробок, наступает этап установки выключателей для освещения. Установка каждого выключателя может быть выполнена вами самостоятельно.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

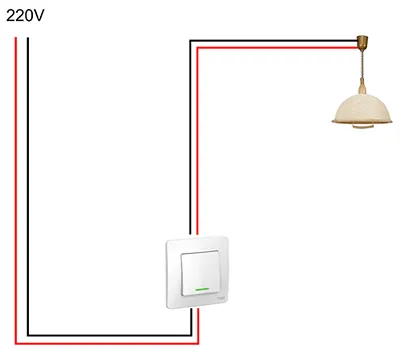

1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

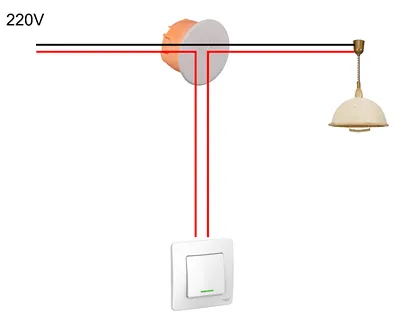

1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

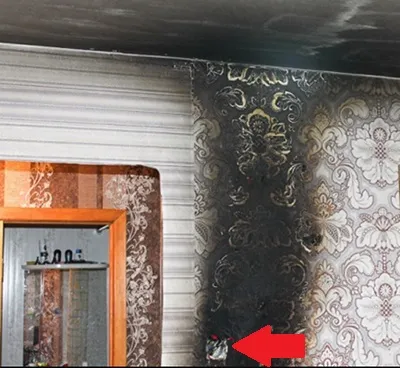

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

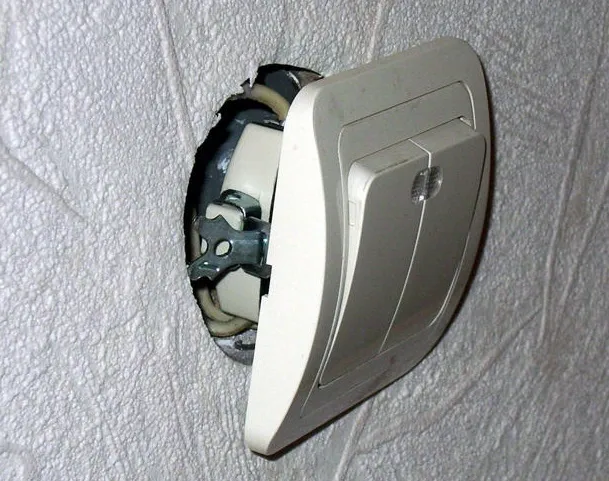

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

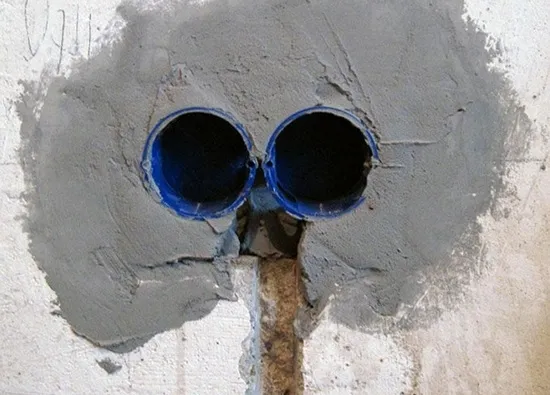

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

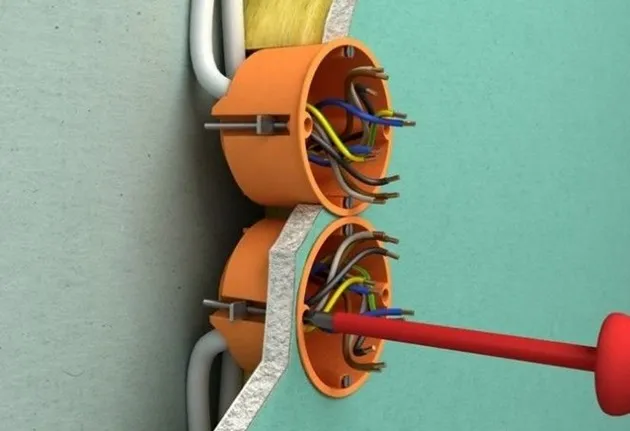

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

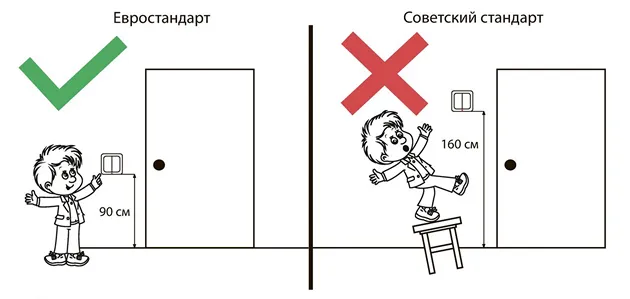

1. Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
2. Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
3. Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
4. Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
5. Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
6. Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Нужна ли подсветка выключателей

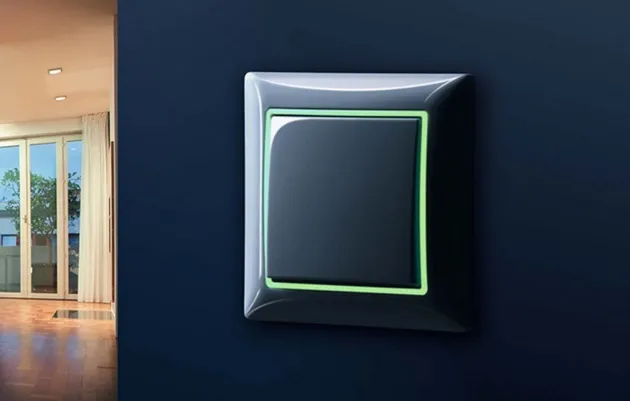

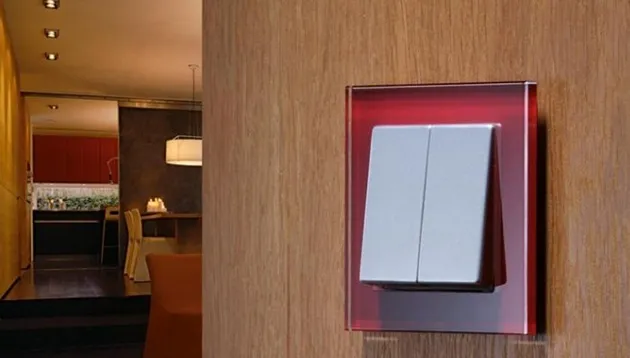

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

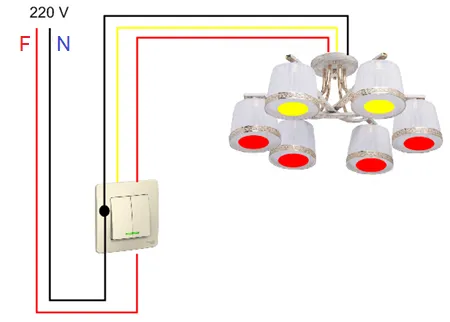

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

1. первая клавиша — 2 лампы
2. вторая клавиша — 4 лампы
3. обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

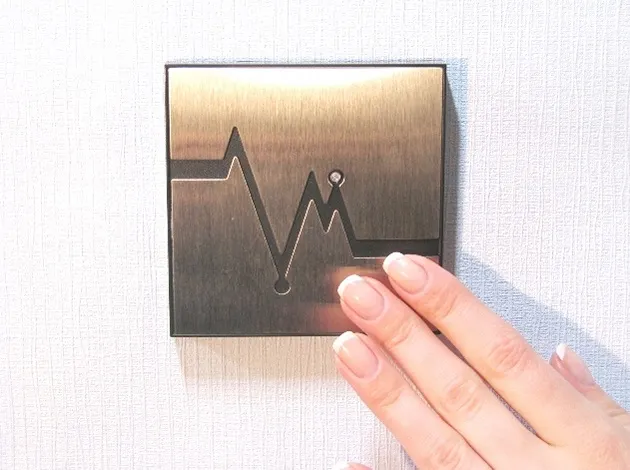

• сенсорные срабатывают на поднесенную руку;

• выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

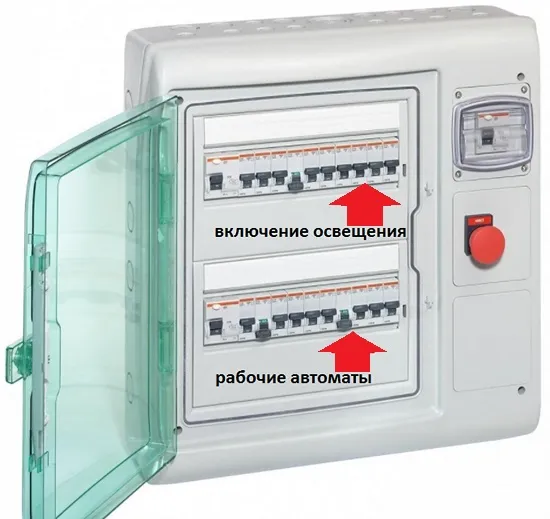

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Где купить

Максимально быстро приобрести установочные изделия можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Итог

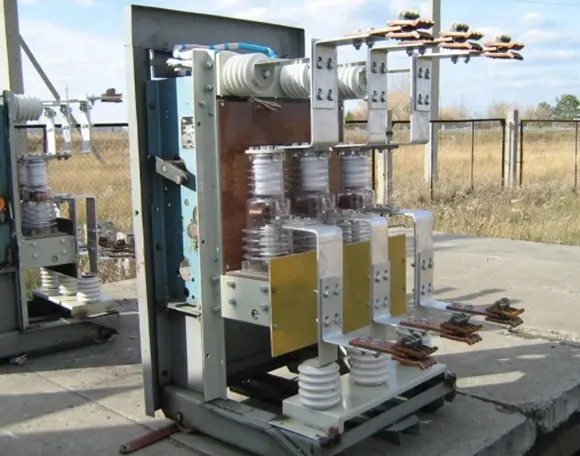

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

Можно ли подключить выключатель к розетке?

Теоретически, вы можете подключить выключатель к розетке, но это может быть опасно и нарушать электробезопасность, если вы не знаете, как это сделать правильно. Выключатель, как правило, предназначен для управления электрической нагрузкой напрямую, а не через розетку. Кроме того, розетки обычно не предназначены для использования в качестве управляющих устройств и не могут обеспечивать достаточную безопасность в случае ошибок в установке или использовании.

Если вы хотите управлять подключенным к розетке устройством, используя выключатель, вам лучше установить выключатель вместо розетки. Это должно быть выполнено либо опытным электриком, либо с помощью детальных инструкций и рекомендаций, если вы обладаете достаточными знаниями в этой области. Кроме того, следует убедиться, что выключатель соответствует требованиям безопасности и имеет необходимую мощность для подключаемой нагрузки.
