Двойной Выключатель с Розеткой — Схема Подключения и Особенности Монтажа в Одном Корпусе

На чтение 8 мин Просмотров 4.8к. 02.08.2019 11.07.2019

Для создания эстетичного интерьера, повышения удобства для владельцев и оптимизации использования пространства широко применяется двойной выключатель с розеткой в одном корпусе. Эта конструкция, объединяя силовую точку и управление освещением, также обеспечивает эффективное распределение электропитания как в домашних условиях, так и в офисных помещениях.

1. Совмещенные устройства
2. Преимущества и недостатки
3. Особенности совмещенных изделий
4. Как выбрать розетку с выключателем
5. Как подключить розетку и выключатель
6. Установка розетки с одноклавишником
7. Установка блока с двухклавишником
8. Подключение розетки и выключателя от двухжильного провода
9. Подключение розетки с выключателем в одном блоке
10. Как подсоединить двойной выключатель и розетку к сети
11. Схема подключения розетки и выключателя с тремя клавишами
12. Особенности подключения двойной розетки в жилом помещении
13. Нестандартное применение

Совмещенные устройства

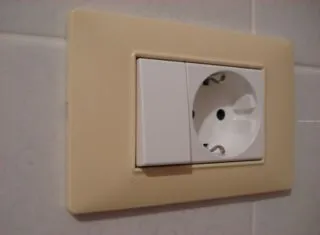

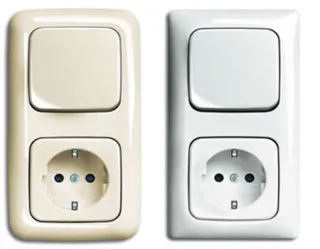

Комбинированный тип устройства

Комбинированный тип переключателей не был знаком электрикам до середины ХХ века. Актуальным способом управления световыми источниками был одноклавишный выключатель. Два одинаковых изделия располагались рядом. Немного позже производители выпустили двухклавишные выключатели для управления отдельными группами люстровых ламп.

Трехклавишный переключатель, объединенный с розеткой, появился на территории РФ в период развития строительства панельных домов. Устройства предназначались для включения света в кухне, санузле и ванной комнате.

Розетку устанавливали в ванной для удобства пользования феном, электрической бритвой. После популяризации стиральных машин их начали подключать к комби-прибору с заземлением или без него.

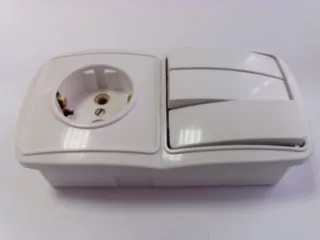

Двойная конструкция для использования на кухне

В многоэтажках современной застройки двойные конструкции применяются для кухонь, санузлов и жилых помещений. Причина заключается в европейских стандартах, согласно которым:

• выключатели располагаются на высоте 160 см от пола;
• розетки выводят на высоту 30-90 см от пола.

Такое подключение позволяет расположить выключатели на уровне глаз для удобства использования и размещения мебели. Удаление розетки обеспечивает комфортное выключение освещения без изменения положения руки.

Низкорасположенные розеточные группы в спальне удобны в плане маскировки проводов. На кухне они размещаются над рабочим столом, служат для подсветки зоны приготовления пищи и подключения бытовой техники. В квартирах-студиях общий и местный свет применяется в качестве способа зонирования пространства.

Совмещенные устройства удобны для использования многочисленных электрических приборов.

Преимущества и недостатки

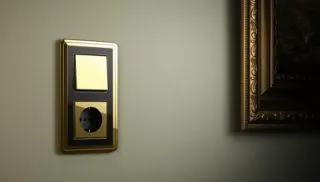

Подключенная в одном корпусе розетка с выключателем привлекательна, не имеет зазоров и стыков

Спрос на комбинированные устройства обусловлен не только стремлением увеличить количество розеток. Совмещенные модификации отличаются несколькими преимуществами:

• уменьшение количества проводников – понадобится два кабеля от щитка и проводов в количестве, равном клавишам выключателя;
• сокращение времени на организацию проводки – все проводники находятся в общей штробе;
• отсутствие необходимости дополнительного штробления;
• простота монтажа;
• удобство управления освещением и пользования бытовой техникой.

К минусам конструкций можно отнести:

• высокую стоимость в сравнении с одиночными элементами;
• замену всего блока при поломке одного узла;
• повышенная нагрузка на провода питания;
• ограниченность расположения.

Вилки и шнуры массивной техники затрудняют использование выключателя.

Особенности совмещенных изделий

Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.

Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.

Как выбрать розетку с выключателем

Розетка с трехклавишным выключателем

При подборе подходящего устройства стоит обратить внимание на несколько факторов:

• совместимость с техническими характеристиками и особенностями электролинии;
• соответствие дизайну помещения;
• функциональность по мощности подключаемого оборудования;
• количество кнопок и розеток в одном блоке;
• особенности монтажа.

Производители выпускают несколько моделей:

• двойной вариант – состоит из выключателя и незаземленной розетки;
• внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
• приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.

В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.

Средняя стоимость простого устройства – 200 руб. Образец для европроводки с двумя кнопками стоит примерно 300 руб. и подходит для общей мощности техники в 3,5 кВт. Влагозащищенные модификации обойдутся в сумму около 450 руб., а силовой блок на три розетки и выключатель-одноклавишник – в 1000 руб.

Как подключить розетку и выключатель

Чаще всего вместе используются розетка + одноклавишный выключатель и розеточный блок + двухклавишный выключатель.

Установка розетки с одноклавишником

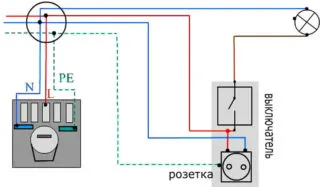

Схема подключения розетки с выключателем

Схема подключения предусматривает прокладку трехжильного провода от распредкороба до блока:

1. В распределительной коробке проводится соединение нейтрали питания с нулевыми проводниками освещения и розетки.
2. В распредщитке фаза сети подключается к фазе розетки.
3. В самом блоке подсоединяются к контактам полученные фаза и нейтраль.
4. Розеточная фаза при помощи перемычки подкидывается на вводный контакт выключателя.
5. Провод, соединенный с фазой освещения в распредкоробе, интегрируется с выводным контактом выключателем.

Розетку с заземлением нужно подключать на четырехжильный провод.

Установка блока с двухклавишником

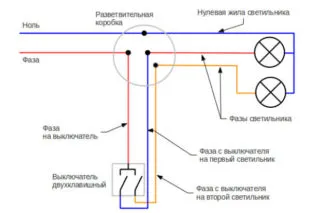

Схема установки розетки с двухклавишным выключателем

Розетка с двуклавишным выключателем в одном общем корпусе монтируется так:

1. Фазу розетки нужно подключить на вводной контакт выключателя перемычкой.
2. Фазные кабели подсоединить на выводные контакты выключателя.
3. Отвести проводники в распредкоробу и подключить их на фазные жилы патронов лампочек.
4. Ноль сети питания подкинуть на нулевые жилы, направленные на розетку и светильники из распредкоробки.

Правильный монтаж возможен только с соблюдением следующих рекомендаций:

• подготовить инструменты – дрель с колонкой-буром, отвертки, пассатижи и кусачки;
• использовать инструменты с изолированными рукоятками;
• накладной тип спаренных устройств исключает штробление стен;
• влагозащищенные блоки подойдут для установки в ванной и санузле.

Правила ПУЭ указывают на необходимость выключения электричества во всей квартире перед установкой электрооборудования.

Подключение розетки и выключателя от двухжильного провода

Простейшая схема подключения

Простейшая схема предполагает четкую последовательность проводов, ведущих от распредблока до устройства. Подключение осуществляется так:

1. Выбор участка, где будет находиться внутренний или наружный блок.
2. Разметка поверхности.
3. Поиск фазы в распределительном щитке и выключение электричества в помещении.
4. Подкидывание фазы на выключатель. Понадобится зачистить концы соответствующих жил, скрутить их и покрыть изоляционным материалом.
5. Незадействованные провода свернуть в кольцо и накрыть изоляцией.

Применение схемы оправдано только в случаях редкого пользования сетевым гнездом. Совмещенный прибор работает по принципу подачи фазы на точку питания по включению рубильника.

Подключайте по такой системе бойлер без кнопки отключения.

Подключение розетки с выключателем в одном блоке

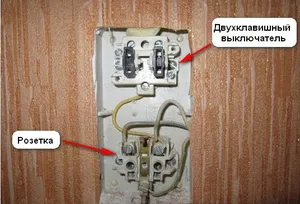

Розетка с выключателем в одном корпусе становятся популярными благодаря своей практичности

Элементы конструкции эксплуатируются вместе или отдельно. Для монтажа прибора понадобится:

1. Провести кабель фазы и нуля от главного щита в распределительный бокс.
2. Разместить в распредкоробке 2 кабеля от светильников и 3 провода от блока.
3. Фазную жилу от щитка подкинуть на розетку.
4. Нейтраль электросети подключить к нулю блока.
5. Скрутить вместе проводники фазы, соединяющие патрон с выключателем и заизолировать их.
6. Подключить линию заземления от вводного кабеля.

При таком способе розетка функционирует отдельно от освещения, но устройства можно включить одновременно.

Для создания соединения клеммы и розетки используйте перемычку.

Как подсоединить двойной выключатель и розетку к сети

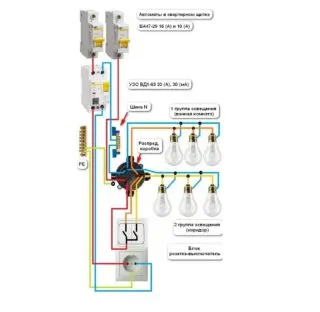

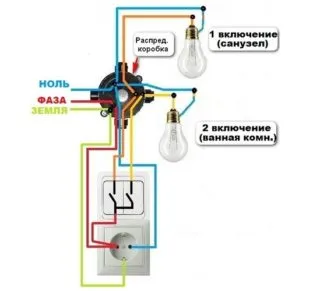

Схема присоединения двойного выключателя с розеткой к сети

Двухклавишный выключатель, совмещенный с розеткой, обычно устанавливается в стеновой перегородке между дверьми санузла и ванной комнаты. Так пользователи могут контролировать осветительные приборы и включать бытовую технику.

Подключать устройство следует с помощью 5 кабелей, соединяющих блок с распределительным коробом:

1. Пару свободных жил подключить на коммутационные контакты.
2. Подать фазу на выключатель при помощи перемычки.
3. Подать фазу на свет ванной и туалета через контакты коммутации.
4. Скрутить в распределительном боксе свободные жильные провода с кабелями подачи фазы через коммутатор.
5. Сформировать сцепку нейтрального провода и заземления скруткой (голые концы), подвести их на розетку.

Выбирайте наружный блок или систему для ванной комнаты с влагостойким корпусом и крышками-шторками.

Схема подключения розетки и выключателя с тремя клавишами

Конфигурация блока позволяет сэкономить используемую электроэнергию, поскольку он будет управляющим элементом для нескольких осветительных приборов одной комнаты:

• основных ламп;
• декоративной подсветки;
• второстепенных источников света.

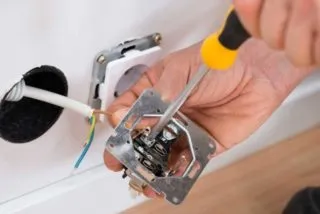

1. Монтаж механизма выключателя

2. Присоединение механизма розетки

3. Установка удерживающих рамок

4. Крепление лицевых деталей

За счет этого при недостаточном освещении можно не включать приборы в сеть, а активировать их нажатием клавиши. Яркость освещения также регулируется.

Схема монтажа почти идентична подключению одноклавишных или двухклавишных моделей. В данном случае ноль – синий провод, а фаза – черный или красный. Нейтральный кабель подкидывается на розетку.

Особенности подключения двойной розетки в жилом помещении

Две или более розеток подключаются к электрической цепи параллельно

При наличии нескольких бытовых приборов стоит монтировать блок на 2 и больше электроточек с параллельным подключением. Перед началом установки создаются перемычки из 3-х кабелей и подводятся к точке подключения. Работы осуществляются по следующему алгоритму:

1. Разборка каждой розетки.
2. Зачистка перемычек короба, проводников, кабеля электропитания.
3. Подсоединение первой розетки на кабель ввода.
4. Установка элемента в монтажном боксе.
5. Параллельное подключение кабелей по расцветке и монтаж последующих точек питания.

Оставляйте кабель, выведенный от распредкороба с запасом.

Нестандартное применение

Некоторые мастера советуют применять одноклавишник с розеткой вместо стандартной розетки — фазу подводить через выключатель. Такой способ удобен для оборудования без кнопки выключения или быстрого обесточивания техники.

Минус схемы – совместимость только с маломощными потребителями, чего на практике почти не бывает. Ни один из контактов не рассчитан на высокий ток, поэтому проводка разогревается, оплавляется и становится причиной пожара.

Идея совместить выключатель и розетку появилась недавно, но устройства быстро стали популярны по причинам удобства и функциональности. При правильном соблюдении схем комбинированные приборы станут отличным интерьерным решением, зонируют пространство, увеличат количество точек электропитания.
