Как нарисовать однолинейную схему электроснабжения — различия от принципиальной схемы

Основные схемы электропроекта квартиры

Электропроект представляет собой фундаментальный элемент электроснабжения квартиры. Без наличия такого проекта невозможно получить разрешение на подключение новой квартиры к электросети, а также невозможно выполнить новую электропроводку с добавлением дополнительных мощностей.

Все страницы типового электропроекта важны, от титульного листа, до описи документов и нормативных ссылок. Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Эти схемы называются так:

• Однолинейная расчетная схема электроснабжения квартиры;
• Схема электрооборудования;
• Схема электроосвещения.

Конечно, в разных проектах словосочетания в названиях могут меняться, но суть остается именно такой. Правда, если схему электрооборудования можно заменить на схему силового оборудования или схема размещения силовых розеток, то однолинейная расчетная схема, не может назваться по-другому.

Правила составления проекта электроснабжения гаража

Важно учитывать технику безопасности при самостоятельном проведении электричества. Иначе можно столкнуться с серьезными проблемами. Напряжение при работе должно полностью отсутствовать. Одежда не должна сковывать движения.

Электрическими приборами, которые необходимы в работе, не следует пользоваться без специальных ручек или с некачественными соединениями.

Скорость выполнения работы не должна уступать качеству. Прежде чем обращаться за помощью к специалисту, следует точно продумать все тонкости проведения электричества в гараже. Многоуровневая парковка будет значительно отличаться в сравнении, например, с предприятием, которое занимается автомобилями. Для малого гаража расход сил не будет слишком большим. Нужно будет лишь подключить розетки и свет, а также остальную технику.

И всё же следует учитывать некоторые особенности:

1. Некоторые автомобильные жидкости достаточно легко воспламеняются.
2. Следует обязательно включить устройство против дыма и пожара.
3. Система безопасности должна работать исправно, чтобы не случилось пропажи автомобиля.

Если парковка или гараж устроены таким образом, что включают в себя множество машин, то пожарная и охранная сигнализация должны иметь разветвленную систему, а также достаточно мощное освещение. В таком гараже может осуществляться профессиональный ремонт автомобилей.

Однолинейная расчетная схема

Однолинейная расчетная схема это «мозг» проекта. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки.

На однолинейной расчетной схеме вы видите, вводную группу электропитания квартиры, включая счетчик учета.

На схеме показаны все планируемые потребители сети с указанием их мощности. Все потребители разделены на группы розеток и группы светильников. Для каждой группы запланированы устройства защиты (автоматические выключатели и УЗО). Обозначены марки и сечения кабелей электропроводки.

То есть, на однолинейной расчетной схеме есть вся информация необходимая для ввода электропитания в квартиру, сборки квартирного щита и распределения электропроводки по группам освещения и группам розеток.

Однолинейная схема, называется так потому что, делается только для одной фазы электропроводки, но применяется для всех фаз при трехфазном электропитании. На схеме это обозначается условными обозначениями, линия, перечеркнутая тремя или четырьмя палочками.

Статьи по теме: Проект электрики со схемой ДУП

Визуально, однолинейная расчетная схема, делается в виде таблицы.

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

А если у вас есть вопросы к автору статьи, не стесняйтесь оставлять их ниже в комментариях.

Экономьте время: отборные статьи каждую неделю по почте

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

• Электрические.
• Газовые.
• Гидравлические.
• Энергетические.
• Деления.
• Пневматические.
• Кинематические.
• Комбинированные.
• Вакуумные.
• Оптические.

Основные типы:

• Структурные.
• Монтажные.
• Объединенные.
• Расположения.
• Общие.
• Функциональные.
• Принципиальные.
• Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Читать также: Как резать старое стекло

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

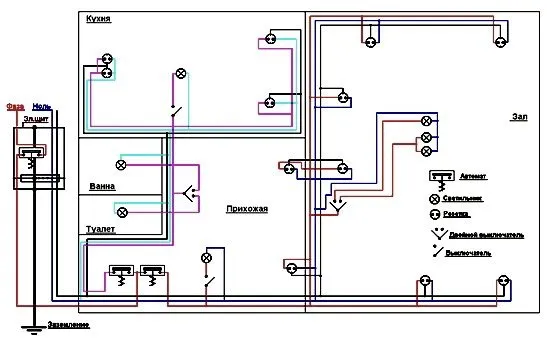

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Примеры однолинейных расчетных схем

Схема электрооборудования квартиры

Схема электрооборудования или план расположения розеток в квартире, делается в гостированных условных обозначениях. На правильной, схеме электрооборудования, показываются все розетки квартиры, указывается их высота от пола и обозначается трассировка электропроводки от квартирного электрощита или распределительного этажного щита. В пояснении к схеме указывается, какой тип проводки должен быть выполнен: скрытая проводки или открытая проводка. Иногда, точную привязку розеток к помещению выносят в дизайнерский проект, где показана расстановка мебели.

План расположения электрооборудования

На плане гаража выполняется план расположения электрооборудования. На плане указывают всю аппаратуру с кабелями, идущими к ним. Если используются распаячные коробки, то тип, длина и сечение кабеля указываются отдельно для каждого участка. Возможен вариант монтажа, при котором все кабеля приходят на клеммник в электрощит. Это повышает надёжность, но увеличивает расход кабелей.

Возле опусков указывают длину кабеля, а возле розеток, выключателей и светильников настенного исполнения отмечают высоту установки.

Какие бывают схемы соединения обмоток?

Схемы соединения обмоток зависят от типа трансформатора, его назначения, напряжения и частоты, а также от требований к эффективности и экономичности его работы. Некоторые распространенные схемы соединения обмоток трансформаторов:

1. Соединение «звезда». Эта схема соединения обмоток состоит из трех обмоток, каждая из которых соединена между собой в центре (точке нуля), а края обмоток подключаются к фазам сети. Такая схема применяется для трансформаторов, работающих на высоких напряжениях.

2. Соединение «треугольник». В этой схеме обмотки трансформатора соединены в цепь, образующую треугольник. Такая схема применяется для трансформаторов, работающих на низких напряжениях.

3. Соединение «зигзаг». В этой схеме первая и последняя обмотки трансформатора соединены между собой, а между ними находятся дополнительные обмотки, соединенные попеременно. Такая схема применяется для снижения потерь при передаче мощности на большие расстояния.

4. Соединение «параллель». В этой схеме несколько обмоток параллельно соединены друг с другом, что позволяет увеличить мощность трансформатора и снизить ток в каждой обмотке.

5. Смешанное соединение. Это схема, в которой комбинируются различные способы соединения обмоток, в зависимости от требований к работе трансформатора.

В каждой из этих схем существует несколько вариаций, которые могут использоваться в зависимости от конкретных условий работы трансформатора.
