Подключение тройного выключателя с возможностью розетки и без нее — схема и инструкция.

Подключение трехклавишного выключателя практически идентично подключению двухклавишногоЕдинственное отличие заключается в наличии четвертого провода в схеме подключения трехклавишногоЭтот провод предназначен для передачи фазы от третьего контакта к лампам или другой нагрузке.

1. Преимущества трехклавишных устройств
2. Конструктивные особенности прибора
3. Подключение выключателя к проводам
4. Инструменты и приспособления для монтажа
5. Сборка схемы подключения
6. Подсоединение проводов в выключателе
7. Обзор известных производителей
8. Как правильно выбрать трехклавишный выключатель?
9. Часто задаваемые вопросы
10. Наиболее распространенные ошибки

Преимущества трехклавишных устройств

Комфорт современной жизни во многом зависит от наличия в доме большого количества источников освещения, зачастую даже в несколько раз превосходящего потребность человека.

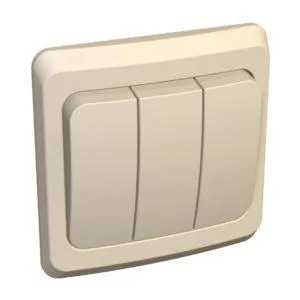

Трехклавишный выключатель является по-настоящему необходимым прибором в современных домах и квартирах

Тройные выключатели в основном применяются в домах нестандартной конфигурации в таких случаях:

• когда требуется организация управления освещением нескольких помещений из одного узла;
• при наличии в комнате многоуровневой системы освещения.

Трехклавишные устройства обладают некоторыми преимуществами перед всем привычными переключателями по причине своих конструктивных особенностей:

• упрощение устройства проводки в стенах и других конструкциях;
• улучшение внешнего вида помещения;
• снижение расхода отделочных материалов.

По причине частого использования такие приборы имеют не слишком продолжительный срок службы, составляющий порядка 8-10 лет. Выход из строя выключателей чаще всего происходит из-за двух неисправностей:

• механических (поломка корпуса и крепежа);
• электрических (разрушение контактов).

Необходимо заметить, что при любой неисправности трехклавишного выключателя необходимо подлежит замене весь аппарат. Работа при этом должна быть выполнена квалифицированным специалистом. Читайте также статью: → «Установка розеток и выключателей: стандарты».

Конструктивные особенности прибора

Каких-либо существенных отличий трехклавишных выключателей от одно- и двухклавишных нет. Как и приборы других конструкций, тройные выключатели состоят из двух следующих частей:

• рамки;
• клавиш;
• привода клавиш.

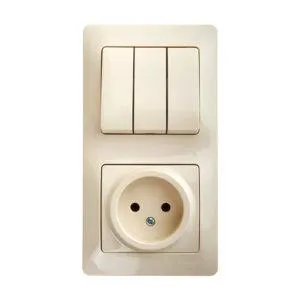

Тройной выключатель с розеткой удобен тем ,что совмещает в себе одновременно два электроприбора

Рамка и клавиши изготавливаются из особого, устойчивого к воздействию высоких температур пластика. Крепление рамки к механизму осуществляется посредством защелок, реже — винтов. Если прибор внутреннего исполнения, то сам прибор погружается в подрозетник и фиксируется в нем при помощи распорок.

Главными частями рабочего механизма считается привод с подсоединенными контактами и сами клавиши из пластика. В выключателях с тремя клавишами имеется 4 контакта, из которых 3 направляются к источникам света, а один — к питающему проводу. Обычно в устройствах устанавливаются медные контакты, а толщина их подбирается в зависимости от сетевой силы тока.

На всех элементах выключателя производители обычно делают соответствующие обозначения — максимальную силу тока и рабочее напряжение. Для еще большей экономии многие производители выпускают выключатели, совмещенные с розеткой.

Подключение выключателя к проводам

Для эффективного и безопасного использования выключателя необходимо правильно выполнить его  подключение. От щитка в распределительную коробку пущен питающий провод: коричневая жила — ноль, синяя — фаза.

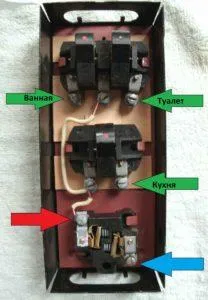

Подключение трехклавишного выключателя в одном корпусе с розеткой к домашней электрической сети

Фазу обязательно подключают именно к выключателю, согласно схеме — на общий контакт. На него же бросается и белый провод, три оставшихся выходящих из коробки жилы присоединяют к выходным контактам (в коробке они подсоединены к фазам светильников).

Инструменты и приспособления для монтажа

Для подключения тройного выключателя потребуется такой набор инструментов:

• отвертки — плоская или крестовая;
• бокорез либо стриппер для оголения проводов;
• кусачки.

Совет №1. При отсутствии стриппера можно воспользоваться обычным, но остро наточенным ножом.

Сборка схемы подключения

Начинать работу можно только после обесточивания сети.

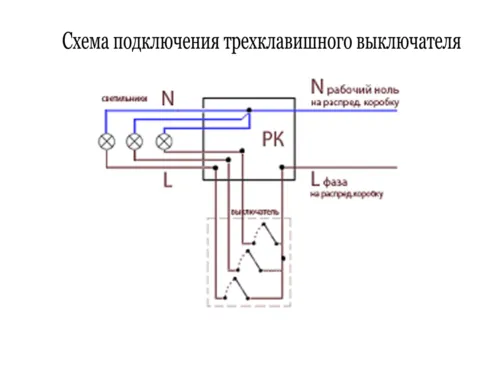

Пример подключения к трехклавишному устройству одновременно трех источников освещения в частном доме или квартире

В точке установки выключателя из стены выходит 4 провода. Это может быть и кабель с четырьмя жилами, так и соединение трехжильного, направленного к светильникам, с одножильным — фазой. В коробке провода аккуратно собираются в скрутку, для удобства можно воспользоваться клеммниками.

Ноль провода питания соединяется с нулевым проводом каждого из светильников, а фаза питающего провода бросается на общий контакт выключателя. Затем оставшиеся три провода соединяются с фазными проводами светильников.

Подсоединение проводов в выключателе

Трехклавишные выключатели выпускаются для монтажа внутри и снаружи, а также комбинированные — объединенные с розеткой в одном корпусе. Для установки тройного выключателя сначала нужно подобраться к соединительным клеммам, то есть демонтировать клавиши и рамку. Эту процедуру можно выполнить и без применения специальных приспособлений. Читайте также статью: → «Как поменять выключатель?».

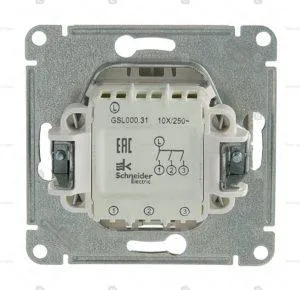

Механизм тройного выключателя с размещенной с тыльной стороны схемой подключения

Сначала нужно снять клавиши. Край ее слегка прижимается к корпусу в положении «выкл.», другой край, выступающий, цепляется ногтем либо тонкой отверткой и потягивается на себя. Как правило, у новых приборов клавиши посажены на направляющие достаточно плотно, но не следует прилагать слишком большое усилие для их вытяжки — можно повредить переднюю часть, испортив тем самым прибор.

К механизму рамка выключателя крепится при помощи прижимной вставки, располагающейся посередине. Крепление может быть как в виде направляющих, входящих в механизм плотно, либо в форме защелок, которые необходимо поддевать отверткой.

Провод закреплены в механизме посредством зажимных винтов. Перед установкой зачищенных проводов необходимо убедиться, что винты в пазах слегка ослаблены. На трехклавишных устройствах для подключения проводов используется четыре контакта: три — на выход, один — на вход.

В механизме необходимо отделить общую клемму, к которой подключается провод фазы, и клеммы, от которых подается напряжение для отдельных секций. Контактные группы обычно размещаются в отдельных отсеках, расположенных на обратной стороне выключателя. Чтобы из контактного отверстия не был виден оголенный провод, на нем следует удалить не более 10 мм изоляции. Прижимные винты следует затянуть максимально плотно, пытаясь извлечь провод не должно быть никаких болтаний.

Если при подключении выключателя применяются многожильные провода, на зачищенную часть их нужно одеть наконечники НШВИ — это предотвратит обламывание провода при затягивании винтовым зажимом. После монтажа проводов сборка трехклавишного выключателя выполняется в обратной последовательности.

Обзор известных производителей

Выбрать трехклавишный выключатель в наши дни не составляет труда. В зависимости от требований покупателя множество известных и не очень известных производителей стремятся представить достаточно большой ассортимент своей продукции. Основное отличие моделей заключается в дизайне, используемых материалах и, естественно, в цене.

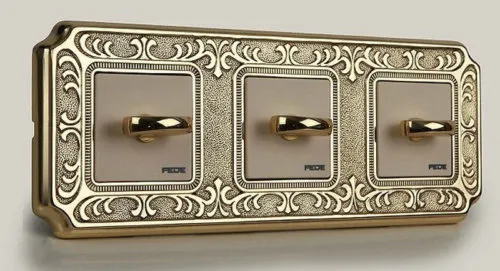

Выключатели марки FEDE станут настоящим украшением интерьера, оформленного в любом стиле

Как правильно выбрать трехклавишный выключатель?

Главный совет в таком вопросе — это остерегаться дешевых китайских поделок. Причем только при выборе тройного выключателя, а электротоваров вообще. Во всем остальном следует полагаться только на свой вкус и финансовые возможности. На современном рынке выбор трехклавишных устройств настолько богат, что подобрать их под свой интерьер не составит никакого труда.

Тройные выключатели бывают нескольких видов:

• проходные;
• с индикаторами.

Проходные устройства чрезвычайно удобны для установки в длинных помещениях (коридорах, проходах или на различных этажах). Принцип работы таких устройств прост: на входе в коридор освещение включается при помощи одного прибора, а на выходе свет отключается другим прибором. Не нужно ходить во тьме и искать как включить свет.

Выключатели с индикаторами производятся двух видов. У одних приборов световой маячок зажигается после выключения освещения, указывая пользователю свое местонахождение в темноте и являясь отличным ориентиром при ограниченной либо нулевой видимости в помещении. В приборах другого типа маячок зажигается после включения освещения, являясь индикатором того, что в каком-либо помещении оставлен не выключенным свет. Читайте также статью: → «Виды выключателей: рекомендации по выбору».

При выборе тройного выключателя следует ориентироваться на несколько простых правил:

• перед приобретением следует внимательно осмотреть устройство — на поверхности не должно присутствовать никаких заусенцев, повреждений, изменения окраски;
• клавиши должны ходить легко и четко, издавая при этом легкие щелчки;
• на обратной стороне прибора обязательно должна присутствовать схема подключения;
• клеммы контактов должны вращаться без труда и надежно прижимать провода;

Совет №2. Рекомендуется отдавать предпочтение современным тройным выключателям с самозажимными клеммами, являющимися более удобными при использовании.

Часто задаваемые вопросы

Вопрос №1. Имеются ли принципиальные отличия между подключением трехклавишного выключателя от подключения одно- или двухклавишного?

По своей сути принцип подключения этих приборов ничем существенно друг от друга не отличается. Различие заключается только в количестве контактов коммутационных групп: один, два или три.

Вопрос №2. Каким документом регламентируется подключение тройных выключателей?

Правила трехклавишных выключателей (как и коммутационного оборудования других видов) регламентировано главным документом для каждого электрика — ПУЭ.

Вопрос №3. Как определить фазу и ноль при подключении тройных выключателей?

Лучшим прибором для определения нуля и фазы является индикаторная отвертка. Продаются они в любом магазине электрики, а стоимость их доступна каждому. Если при затрагивании провода концом отвертки зажигается индикатор, значит, жила является фазной. При отсутствии сигнала можно смело говорить о том, что провод является нулевым.

Вопрос №4. Можно ли приобретать дешевые китайские тройные выключатели, например, с известной всем торговой интернет-площадки?

В принципе, можно. Но лучше не рисковать. Всегда стоит помнить, что слишком дешевые вещи не бывают качественными, а китайские сомнительного происхождения — не могут быть качественными априори. Даже если ремонт слишком ограничен в бюджете, лучше все-таки приобрести сертифицированный выключатель пусть даже и самого дешевого бренда.

Наиболее распространенные ошибки

• Самой распространенной и, пожалуй, наиболее опасной ошибкой при подключении трехклавишных выключателей, является подача фазы на лампу, а не на вход устройства. При поданном на разрыв сети нуле схема все равно будет рабочей, только вот проводка всегда будет находиться под напряжением, что чревато поражением электротоком при малейшем прикосновении даже во время замены лампочек.
• Недостаточное зажатие контактов также встречается достаточно часто. Иногда случается так, что прибор подключили и проверили его работоспособность. Но после установки его в подрозетник все вдруг резко перестало работать. Причина ясна как божий день: следует вновь вытянуть выключатель, тщательно подтянуть каждую клемму и вставить прибор обратно.
• Характерной ошибкой также является и применение при установке кабеля, состоящего из нескольких переплетенных жил. Использовать необходимо только тот провод, у которого в маркировке присутствует литера «У» — установочный. Он представляет собой цельный медный стержень.

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
