Почти во всех схемах электропроводки, за редким исключением, находится такой элемент, как распределительная коробка. Применение этого компонента в местах разветвления электропроводки позволяет существенно сократить затраты на монтаж электрической сети, так как можно выполнять отводы к каждому потребителю отдельно.

Распредкоробки выпускаются различного исполнения, назначения и конструктивных разновидностей, но при этом, все они имеют специальные отверстия для ввода электрических проводов (кабельной продукции) и выполняют одну и ту же функцию. В силовой электрической сети необходимо соблюдать одно важное условие – это качество выполнения контактных соединений. Поэтому, от правильного монтажа и соединения проводников в распредкоробке зависит срок службы электрической сети, а также надежность (безаварийность) питания потребителей.

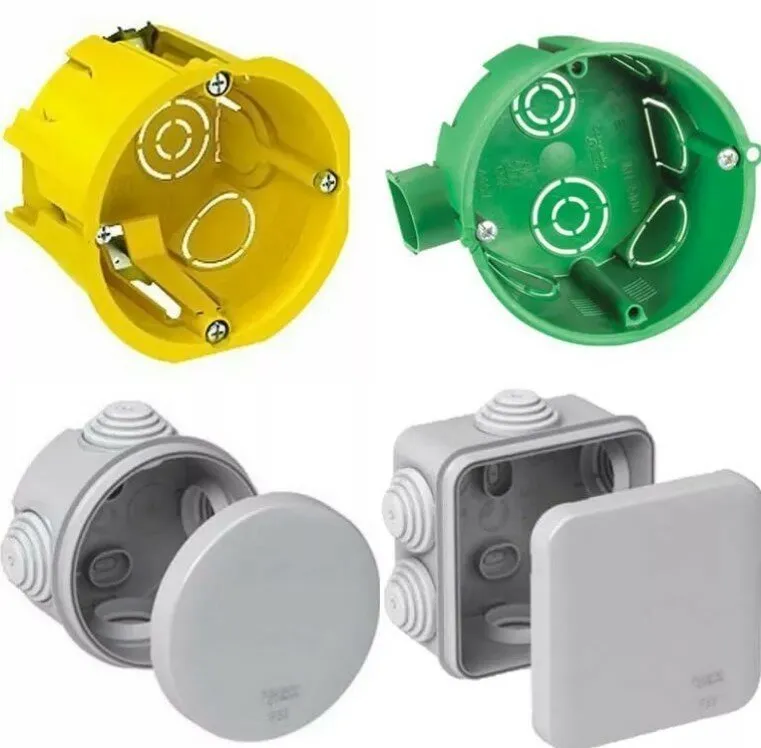

Примеры распредкоробокПримеры распредкоробок

Основные требования к выполнению контактных соединений изложены в п. 6.3.1.12 Свода правил СП 76.13330.2016: Соединение, ответвление и оконцевание жил кабелей и проводов необходимо производить при помощи сварки, опрессовки или с использованием различного рода соединителей (сжимов, навертывающихся соединителей, резьбовых и безрезьбовых зажимов и т.п.) в соответствии с ГОСТ Р 50571.5.52-2011.

Правилами устройства электроустановок (п. 2.1.21) допускается также применение пайки при соединении, ответвлении и оконцевании жил проводов и кабелей. При этом, СП 76.13330.2016 рекомендует избегать применение пайки, за исключением соединений в коммуникационных схемах.

Применение технологии опрессовки, сварки или пайки позволяет получать одни из самых надежных неразборных контактных соединений, а с помощью сжимов можно выполнять разборные контактные соединения.

Опрессовка соединительных гильз
Сваренные медные провода
Результат пайки медных проводов

Разработанные технологии работ по опрессовке, сварке или пайке жил проводов и кабелей требуют наличия специальной подготовки (обучения) и необходимых навыков производителя работ, а также соблюдения правил охраны труда, правильного применения соответствующего специализированного инструмента и расходных материалов. Для выполнения же соединений проводов с помощью сжимов (как винтовых, так и самозажимных) не требуется применение специализированного инструмента и доступно мастеру практически любой квалификации при наличии минимального набора инструментов.

Соединение проводов винтовыми клеммами
Соединение проводов самозажимными клеммами

Поскольку при протекании электрического тока возникает нагрев проводника, который обусловлен термическим действием тока, то в любом контактном соединении наблюдается повышенный нагрев, т.к. сопротивление контакта имеет определенное переходное сопротивление. Поэтому, с целью исключения возможности перегрева и повреждения сжимов (как винтовых, так и самозажимных) не допустимо превышать их номинальный ток. Применение же технологии опрессовки, сварки или пайки не требует учета переходного сопротивления, поскольку его величина близка к сопротивлению материала самого проводника.

Завершая краткий обзор разрешенных к производству способов контактных соединений проводов следует отметить, что при разработке каждой конкретной схемы электроснабжения целесообразно совместное применение как неразборных соединений, так и разборных сжимов в слаботочных цепях.

И конечно, всем следует помнить, что электромонтажные работы должны проводиться только квалифицированным и подготовленным персоналом!

Читайте статьи на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью о самом большом подшипнике в мире!

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.

Что будет если соединить между собой фазу и ноль?


Не рекомендуется соединять фазу и ноль в электрической схеме, потому что это может привести к опасным ситуациям, таким как короткое замыкание или электрический удар.

В стандартной трёхфазной электросистеме существуют три фазных провода и один нулевой провод, который обычно используется для заземления электрической системы. Нулевой провод не предназначен для передачи тока и обычно не является фазой.

Если фаза и ноль соединены в электрической розетке или в другой точке электрической схемы, то это может привести к появлению короткого замыкания, так как фазный ток будет течь напрямую в заземляющий проводник. Это может вызвать перегрев проводов, повреждение оборудования и возгорание.

Кроме того, если человек коснется фазы и заземляющего провода (нулевого провода), то может произойти электрический удар. Это может привести к серьезным травмам или даже смерти.

Поэтому, в электрической схеме необходимо правильно подключать провода, чтобы избежать опасных ситуаций и обеспечить безопасную работу электрооборудования.
