Причины мигания энергосберегающей лампы при отключенном свете

Иногда, после установки энергосберегающих ламп, будь то компактные люминесцентные или светодиодные, возникают трудности, связанные с недостаточной яркостью или мерцанием света в светильнике.

Принцип работы экономки

Компактные люминесцентные ЭСЛ не могут подключаться напрямую в сеть 220 В, поэтому в их корпусе расположена схема электронного балласта. Принцип работы этой схемы следующий:

Напряжение с сети 220 В подается через предохранитель на диодный мост, после чего оно становится выпрямленным с пульсацией в 100 Гц.

Дальше по схеме расположен электролитический конденсатор, сглаживающий пульсации. Его емкость может варьироваться в зависимости от мощности, она должна быть примерно равна 1 мкФ на 1 Вт мощности лампы. Далее, напряжение поступает на схему автогенератора на двух транзисторах, в ее составе находятся:

• Динистор DB3 с напряжением включения около 30 В.
• Трансформатор с тремя обмотками (первичная – с самым большим количеством витков и две базовых – по паре витков). Он намотан на ферритовом кольце внутренним диаметром около 3–5 мм.
• Два транзистора типа MJE13001–13003.

Эта схема работает с частотой в несколько десятков килогерц.

Выходная часть представляет собой паруконденсаторов и силовой дроссель, обычно он намотан на Ш-образном ферритовом сердечнике.

Выходные цепи схемы подключены к спиралям лампы.

Сама светоизлучающая колба – это стеклянная трубка. Она наполнена парами ртути и покрыта с внутренней стороны люминофором.

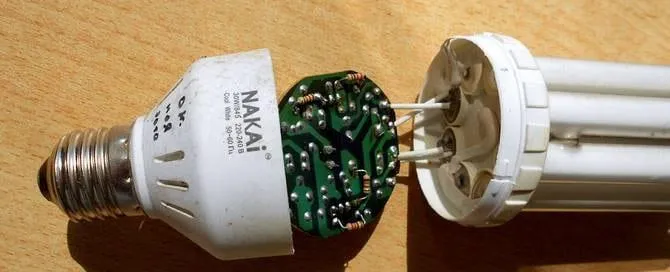

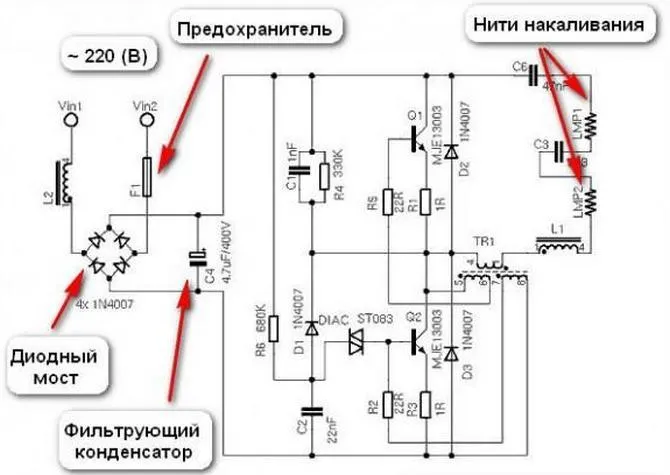

Схема работы энергосберегающей лампы

к содержанию ↑

Список возможных причин

Схема питания энергосберегающей лампы довольно сложная, именно поэтому и возникает мигание. Однако устранить эту проблему очень просто. Но, для начала, предлагаю разобраться в причинах.

Подсветка на выключателе

Некоторые выключатели оборудованы подсветкой, обычно она выполнена на неоновом индикаторе или светодиоде. Она нужна для того, чтобы вы могли легче найти в темноте выключатель, и горит только тогда, когда светильник выключен. Для свечения индикатора в выключателе нужен небольшой ток, когда использовались лампы накаливания этот ток проходил по цепи: фазный провод – индикатор – светильник – нулевой провод. Такой ток не влиял на светильник, никто не задавался этим вопросом. Когда начали использовать энергоэффективные источники света – появилась проблема мерцания.

Ток через индикатор поступает на вход электронного балласта, через диодный мост заряжает сглаживающий конденсатор, когда напряжение на его обкладках достигает нужной величины – схема включается, и лампочка начинает светиться, этот период очень короткий, и вы видите только вспышку.

Со светодиодными устройствами происходит аналогичная ситуация.

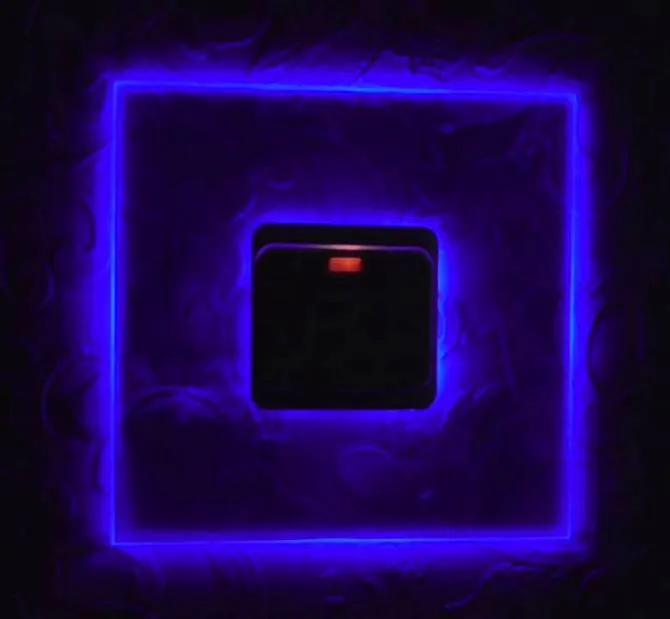

Подсветка на выключателе – полезная функция, но может привести к неисправности экономных лампочек

Проблемы с электропроводкой

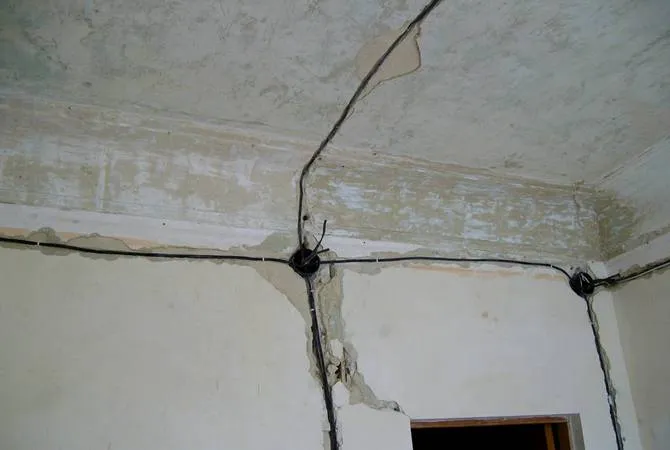

Состояние электропроводки также влияет на мерцание энергосберегающих светильников. В старой проводке есть вероятность плохого состояния изоляции, из-за которого происходит протекание малых токов между проводами к выключателю. Вследствие этого ток течет «мимо» выключателя. Далее, происходит описанный выше процесс заряда конденсатора и вспышек освещения. Это называется утечка тока. Кроме того, на протекание ненужных токов может влиять влажность стен, через влажные стены фаза протекает через лампу к нулю или земле. И третьей причиной может быть большая протяженность кабеля, из-за которой возникает паразитная емкость. Конденсатор – это две проводящих обкладки, разделенные диэлектриком, в данном случае роль диэлектрика выполняет изоляция. В переменном напряжении, в отличие от постоянного, через емкость токи протекают постоянно.

Некачественная лампа

Причина может крыться не только в наружных компонентах, но и внутри самой лампы. В качественных светильниках схема имеет фильтры и прочие средства снижения влияния различных наводок на их работу. Не покупайте дешевые китайские лампы, они не только имеют массу недостатков (пульсации, низкий индекс цветопередачи и т. д.), но и вообще опасны. В любом случае при нормальной проводке используют выключатель без подсветки.

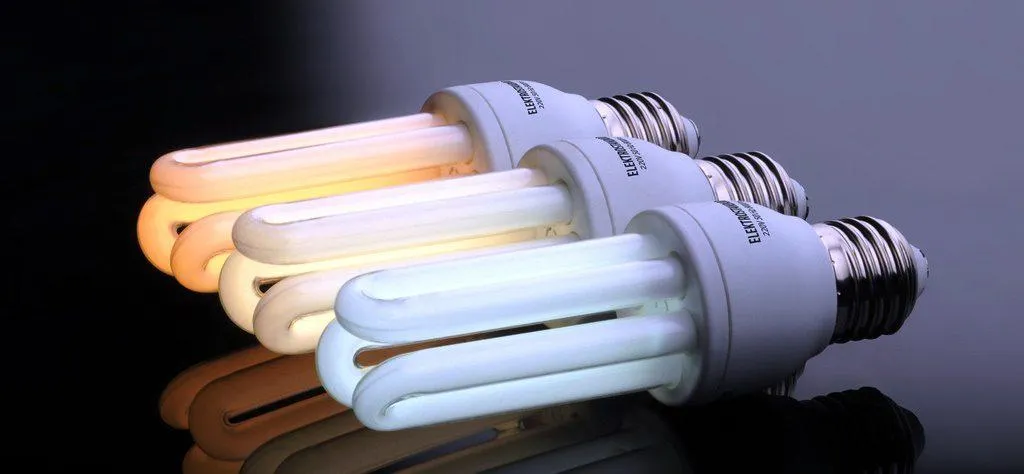

Следите за тем, чтобы выбрать качественную лампу

к содержанию ↑

Устранение причины проблемы

Проблема мерцания лампы может быть решена без привлечения специалистов. Чтобы сделать это своими руками вам понадобится небольшой набор инструментов:

1. Отвертка.
2. Индикатор напряжения (индикаторная отвертка).
3. Кусачки.
4. Термоусадка.

Демонтаж подсветки

Самым радикальным и надежным способом устранения вспышек будет убрать источник проблемы полностью. Для этого нужно с помощью тонкой шлицевой отвертки снять клавиши с выключателя. После этого следуйте инструкции:

1. Убедитесь, что светильник обесточен с помощью вольтметра или индикатора фазы, лучше еще отключить автомат защиты сети.
2. Выкрутите винты крепления выключателя.
3. Достаньте его из посадочного места.
4. На обратной стороне будет небольшой короб, в котором расположена подсветка.
5. Извлеките подсветку.
6. В другом случае просмотрите, как подключен индикатор и разорвите цепи его питания.
7. Готово!

Оставляем подсветку, меняя параметры цепи питания

Другой способ – это впаять резистор большего сопротивления для питания индикатора и диод 1n4007.

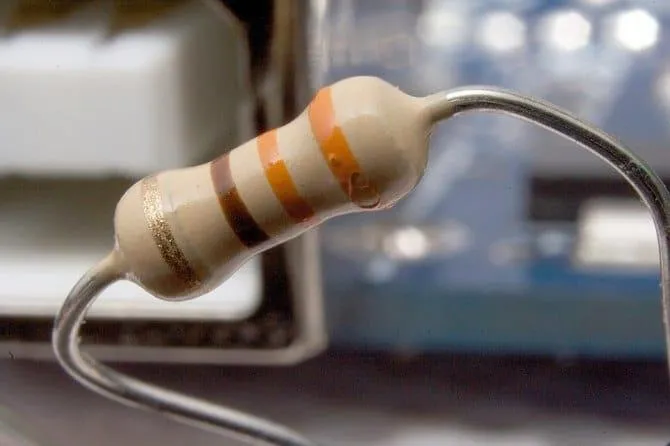

Впаять резистор в цепь – один из вариантов решения проблемы с мерцанием лампочки

Как уже было сказано, там установлена либо неоновая лампочка, либо светодиод. Для светодиода сопротивление нужно порядка 500 кОм, для неонки – 200–300 кОм. Диод срежет один полупериод питающего напряжения. Такая переделка в целом исключит мерцание. Сложность заключается в том, что плата с подсветкой довольно маленькая, поэтому нужно уметь обращаться с паяльником и мелкими компонентами. Если вас не устраивает такой вариант, переходите к следующему.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

P.S. Более радикальный способ устранения этой проблемы – провести дополнительные фазу и ноль, которые будут питать неоновый индикатор. Но вряд ли это вас устроит, если, конечно, не планируется проведение ремонта.

Создаем параллельно лампе цепь с меньшим сопротивлением

Когда нет желания убирать подсветку, потому что с ней удобно, и вы так привыкли, можно найти другой выход из сложившейся ситуации. Для этого нужно дать току путь протекания в обход лампы. Купите в любом магазине радиодеталей резистор (другое название – сопротивление) мощностью 2 Ватта и номинальным сопротивлением 50 кОм (тысяч Ом).

Теперь его нужно подключить параллельно лампе. Это вы можете сделать либо в распределительной коробке, подключив между фазой, идущей от выключателя и нулем, либо в корпусе самой люстры или бра, где установлена мерцающая лампа.

Добросовестные производители устанавливают этот резистор на плату электронного балласта внутри ЭСЛ, и она не мигает с таким выключателем. Ну а дешевые китайские бренды редко относятся так серьезно к своей продукции.

к содержанию ↑

Почему моргает лампочка при правильном подключении

Если все соединения верны, убедитесь в корректности монтажа электропроводки. Выключатель должен размыкать фазный провод. Когда у вас размыкается ноль – ЭСЛ может моргать. В таком случае в распределительной коробке нужно переподключить светильник, пустить на него ноль напрямую, а на выключатель пустить фазу, в некоторых случаях может понадобиться прокладывание кабеля заново.

Неправильный монтаж электропроводки может быть причиной неисправностей с лампами

Другое дело, если лампочка находится на большом удалении от выключателя и распределительной коробки. На питающие провода может наводиться ЭДС. Оно часто провоцирует мерцание. Источником наводок могут быть проложенные рядом кабеля и различные гаджеты, которые используют радиопередачу и беспроводные технологии, а также любые другие источники переменного магнитного поля.

к содержанию ↑

Техника безопасности

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Главное, при работе с электричеством – это безопасность. У автора этого материала третья группа по электробезопасности. Любой квалифицированный специалист должен иметь группу, соответствующую напряжению, с которым он работает.

Для вас в быту это не столь важно, поэтому нужно придерживаться следующих правил:

• Отключать напряжение полностью – разомкните автомат на вводе в квартиру.
• Не работать если вокруг влажно, речь идет как о воде на полу, так и о мокрых стенах.
• Использовать инструмент с изолированными диэлектрическим материалом рукоятками.

Следуя этим трем простым советам, вы сохраните свое здоровье и жизнь.

�� Пройдите тест и проверьте ваши знания

Какой путь электрического тока является наиболее опасным?

Нога – нога.

Рука-рука.

Правая рука – правая нога.

Правая рука – левая нога.

От чего зависит степень поражения организма?

От величины напряжения

От величины протекающего через тело тока

Может ли напряжение величиной 40 В убить человека?

Может, если ток переменный

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Нет, оно считается условно безопасным

Можно ли касаться токоведущих частей, находящихся под напряжением 380 В, голыми руками и неизолированным инструментом?

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Категорически нельзя.

Можно, но только одной рукой.

Сможешь ли ты самостоятельно сделать непрямой массаж сердца и искусственное дыхание?

Да, смогу.

Знаю как, но только теоретически.

Нет, я не умею это делать.

Почему пораженного электрическим током человека нужно положить на сырую землю как можно быстрее?

Это глупость, так делают безграмотные люди.

Чтобы снизить температуру тела.

Чтобы опасное напряжение быстро ушло в землю.

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

Заключение

Когда в следующий раз будете покупать лампы – обратитесь к консультанту за помощью. Он должен подсказать, можно ли использовать такие ЭСЛ с выключателем света с подсветкой. Возможно, придется слегка переплатить. Но это стоит того, чтобы не лезть в электропроводку. Если же вам все-таки пришлось решать эту проблему, и нет другого выхода – четко придерживайтесь правил техники безопасности, чтобы избежать поражения электрическим током.
