Причины мигания энергосберегающей лампы — анализ проблемы

В современных условиях стоимость электроэнергии значительно выросла, что побудило людей более часто размышлять о возможностях экономии и снижении расхода электроэнергии.

Используя энергосберегающие лампы, люди часто встречается проблемой, когда при включении они начинают мигать. Давайте попробуем разобраться, почему мигает энергосберегающая лампа, когда выключатель включен.

Существует три основных проблемы возникновения мерцания энергосберегающих ламп:

• наличие у выключателя светодиодного индикатора;
• неправильный монтаж или нарушение электропроводки;
• брак при изготовлении.

Вернуться к содержанию

Принцип действия энергосберегающих ламп

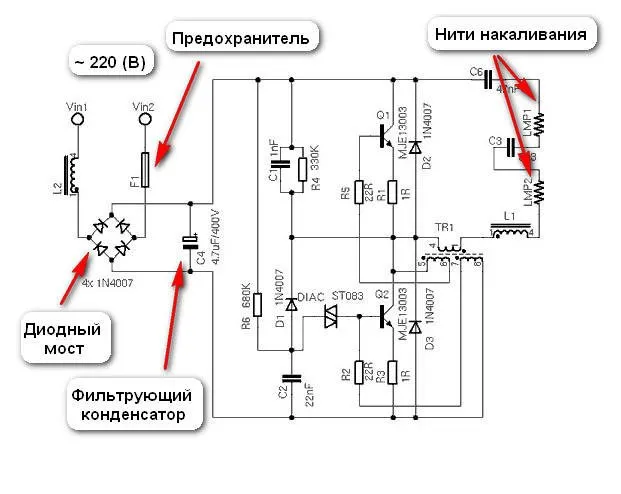

Согласно схеме, бытовое напряжения 220 В, которое является переменным, через предохранитель поступает на диодный мост. Это диодный мост преобразует переменное напряжение в постоянное напряжение с некоторой пульсацией.

Внимание! Пульсация напряжения — это эффект, характеризующий изменение напряжения случайно или периодически.

Для сглаживания пульсации используется фильтрующий конденсатор, который и может являться причиной мигания энергосберегающих ламп.

Вернуться к содержанию

Почему мигает выключенная энергосберегающая лампа

Вернемся к первому разделу статьи, с соседом, выключателем с подсветкой и энергосберегающими лампами. Хочу обратить ваше внимание на выключатель с подсветкой, так как проблема, почему мигает выключенная энергосберегающая лампа как раз именно в нем.

Какие физические процессы происходят в выключателях с подсветкой? Когда выключатель включен, его силовые контакты замкнуты. При отключенном положении выключателя лампа в подсветке горит ( ибо для того она там и установлена).

А если лампа горит значит через нее протекает электрический ток, который движется по такому пути: сеть – лампа подсветки – люстра с лампой – сеть. Этот ток очень небольшой величины (примерно сотые части от ампера) и не влияет на общую нагрузку сети (электрический счетчик на него не реагирует).

Протекающий через подсветку ток служит зарядкой для конденсатора в электронной схеме лампочки. Как только он получает достаточный для включения уровень подзарядки, происходит запуск схемы, отчего и получается вспышка. Далее, после короткой вспышки конденсатор тут же разряжается, и процесс повторяется заново.

При использовании выключателя с подсветкой возникает эффект мигания, который так беспокоит всех. Поэтому когда используется выключатель с подсветкой и компактная люминесцентная лампа возникает такой эффект мигания. Вы отключили выключатель, у вас загорелась лампочка в клавише и лампа периодически начинает вспыхивать.

Отрицательным аспектом всего этого является то что находящаяся внутри лампы схема рассчитана на строго отведенный временем ресурс по количеству запусков. Так, имеющийся внутри лампы собственный запас вырабатывается в течение 1—2-х месяцев, после чего ее можно смело выбрасывать на помойку.

Аналогичная ситуация обстоит с маломощными блоками питания для светодиодных лент. «На входе» источника предусмотрен точно такой же диодный выпрямитель и конденсатор емкости.

Соответственно, в выключателях с подсветкой протекает небольшой компенсирующий ток, и конденсатор успевает подзарядиться. В связи с этим, выключенная светодиодная лента начинает работать в тлеющем режиме с периодическими вспышками света.

P.S. Уважающие себя производители указывают для потребителя на упаковке информацию следующего содержания: «не используется с клавишными выключателями с подсветкой, фотоэлементами, регуляторами яркости диммерами, таймерами и др.». Помните, указанные устройства заставляют энергосберегающую лампу работать в критическом (нештатном) режиме!

Как устранить причину мигания энергосберегающих ламп

• 1) Наверное, самым простым решением будет убрать подсветку. Для этого вскрываем крышку выключателя и отключаем провода, от которых запитана подсветка. Либо можно просто перекусить этот проводок (не перепутайте с силовыми проводами).

В этом случае при отключенном выключателе ток, который подзаряжает конденсатор, протекать не будет соответственно – лампа не мигает.

• 2) Не использовать выключатель с подсветкой. Заменить все выключатели с подсветкой на обычные там, где используются энергосберегающие лампы.
• 3) Подключить параллельно с энергосберегающей обычную лампу накаливания. Такой способ позволяет исключить мигание энергосберегающих ламп, так как ток, которым подзаряжался конденсатор, будет уходить на нить накала.

Но я считаю, что этот способ не очень имеет место на существование, так как смысл всей этой экономии и модернизации. Тем более не всегда есть место в светильнике для установки лампы накаливания рядом с энергосберегающей. Но это мое личное мнение.

• 4) Есть такие выключатели, у которых подсветка является неотъемлемой частью, например, работает как элемент декора. Как быть в этой ситуации?

Если энергосберегающая лампа мигает после выключения, одним из способов решения проблемы это подключить параллельно лампе дополнительное сопротивление (резистор).

Резистор должен быть мощностью 2 Вт и номинальным сопротивлением 50 кОм. Стоимость такого резистора – копейки, примерно 10 руб. Приобрести его можно в любом радиолюбительском магазине.

На нормальную работу ламп этот резистор ни как не влияет, но при отключенном выключателе, то есть когда работает подсветка, этот резистор будет потреблять тот ток, который подзаряжает конденсатор в пусковой схеме лампы.

Для безопасности резистор изолируем с помощью термоусадочной трубки. Подключение можно выполнить в плафоне под потолком, распределительной коробке или у патрона самой лампы. Для подключения такого резистора можно использовать специальные Wago клеммники.

После подключения резистор аккуратно укладываем в коробке. Все причина мигания энергосберегающей лампы устранена. До встречи в следующих уроках. Надеюсь данная статья помогла вам разобраться с вопросом почему энергосберегающая лампа мигает после выключения. Подписывайтесь на канале YouTube.

Наличие у выключателя светодиодного индикатора

Этот индикатор предназначен для того, чтобы выключатель можно было видеть в темноте. Индикатором обычно служит светодиод красного свечения. В качествеидикатора может также использоваться обычная неоновая подсветка.

Индикатор в выключателе подсоединен параллельно.

Последовательно с индикатором подключен резистор 100-1000 кОм и мощностью 0,5-1 Вт.

От чего же моргает энергосберегающая лампа? При отключении выключателя (часть цепи разомкнута) ток малого значения протекает через сопротивление и индикатор, а далее поступает на емкость. Зарядившись конденсатор пытается стартовать схему включения лампы. Лампа включается и сразу гаснет, при этом конденсатор полностью разряжается. Мерцание продолжается постоянно в цикле. Как же устранить мигание энергосберегающей лампы?

Вернуться к содержанию

Как выявить причину неисправности самому

Причину, почему моргает энергосберегающая лампочка, возможно, определить самому. Для этого надо разобрать лампу. Для работы понадобится отвертка. Ею оттесняются защелки, отделяется баллон самой лампы, откручиваются 4 проводка, плата и цоколь отсоединяются.

Что можно обнаружить неисправным:

• Постоянное повышение напряжение приведет к неисправности (вздутие, течь, пробой) конденсатора. Устранение – проверка полупроводников, замена.
• Истечение срока годности. При этом наблюдается нарушение целостности колбы, снижение термоэлектронной эмиссии. Устранение – замена на новую электролампу.
• Обрыв нити накала. Устранение – проверка конденсатора, на месте обрыва выпаивается диод, заменяется на резистор в 10 ОМ.
• Неисправный динистор. Чтобы выявить данную неисправность, надо исключить для начала неработоспособность проводника, конденсатора, обмотки дросселя, нитей накала. Устранение – заменить запчасть на новую.

Способы устранения причины, связанной с индикатором

1. Удалить индикатор. Для этого нужно отсоединить индикатор от цепи выключателя согласно схеме. В отключенном состоянии ток, который заряжает конденсатор в энергосберегающей лампе, не протекает в лампу, так как цепь разорвана.

2. Вставить маломощную лампу с нитью накала, например, 30 Вт, совместно с энергосберегающей. При установке этой лампы небольшая часть тока расходуется на нагревание нити накала и конденсатор, выступающий в роли фильтра пульсаций напряжения, не заряжается. Если люстра рассчитана только на одну лампочку, как быть в таком случае?

3. Установить дополнительный резистор. В электрическую цепь необходимо установить параллельно лампе резистор 2 Вт 50 кОм, выполняющий роль лампы накаливания.

4. Купить выключатель, у которого отсутствует индикатор, и установить его.

Вернуться к содержанию

Почему мигает во включённом состоянии

Энергосберегающая лампочка довольно сложная конструкция и она может иметь некоторые дефекты. Зачастую это неисправности её платы, которая отвечает за нормальную функциональность конструкции.

Производители постоянно борются с этой проблемой, и совершенствую свой продукт, но всё же есть три наиболее распространённые проблемы, о которых следует знать и разобраться с процессом устранения таковых.

Давайте подробно их разберём:

• Слишком низкий уровень входящего напряжения в сети. Из-за этого стартовый механизм не может нормально активировать всю систему и установить необходимый показатель напряжения. Допустимое отклонение показателя входящего тока, не более пяти процентов понижения или повышения.
• Необходимо проводить замеры, если показатель уходит за эту границу, то есть составляет 210 или 232 Вольта, вам следует обратиться в компанию по энергоснабжению. Из-за таких перепадов, из стоя могут выйти не только лампочки, но и остальная техника, так как зачастую предел колебания находится в рамках пяти процентов.
• Если входящее напряжение выше или ниже допустимой границы, то срок эксплуатации обычно лампы накаливания уменьшается примерно на двадцать процентов. А у ламп более сложной конструкции данное значение может быть больше.

Следующей проблемой, от которой зависит работа лампочки, это неисправность системы запуска. В большинстве случаем, ремонт энергосберегающих лампочек невозможен.

Если для запуска применяется система электромагнитного запуска, то она поддаётся ремонту и может быть заменена.

Третья причина, это большие скачки напряжения во входящей сети. Такое явление также влияет на лампочки, и они мерцают. Причиной этому может стать включенная мощная техника, например, сварочный аппарат.

Причиной может быть нерабочий конденчатор

Зачастую лампы, которые мигают во время работы при включённом свете, при этом все необходимые условия полностью соблюдены, то они имею заводской брак. Ремонт таких устройств невозможен и их следует утилизировать или отдать по гарантии производителям. Так как некоторые поломки просто не поддаются ремонту либо их ремонт будет дорогим и очень трудоёмким, и такие затраты будут неоправданными.

Неправильный монтаж или нарушение электропроводки

Внимание! Если в электрощите поменять фазу с нулем, то мерцание лампочки исчезнет. Однако если Вы в электрике мало понимаете, то самостоятельно этого лучше не делать.

Стоит упомянуть о том, что причиной также может быть неисправная электропроводка, при нарушении которой возникают токи утечки большой величины.

Вернуться к содержанию

Брак при изготовлении

Еще одной причиной возникновения мерцания лампочки может являться некачественное изготовление. В настоящее время на рынке встречается много брака, изделия выполняются не по стандартам и поэтому выходят из строя практически сразу. Осуществив покупку лампочки в магазине, необходимо сразу же ее проверить и в случае обнаружения неисправностей попросить заменить ее на исправную.

Внимание! При возникновении мерцания энергосберегающей лампочки необходимо устранить его как можно быстрее, поскольку элемент лампы, обеспечивающий свечение, при мерцании подвергается перепаду температур в следствии разности напряжений, поступающих на него, что вызывает разрушение (износ) этого элемента.

Вернуться к содержанию

Устранение причины проблемы

Проблема мерцания лампы может быть решена без привлечения специалистов. Чтобы сделать это своими руками вам понадобится небольшой набор инструментов:

1. Отвертка.
2. Индикатор напряжения (индикаторная отвертка).
3. Кусачки.
4. Термоусадка.

Демонтаж подсветки

Самым радикальным и надежным способом устранения вспышек будет убрать источник проблемы полностью. Для этого нужно с помощью тонкой шлицевой отвертки снять клавиши с выключателя. После этого следуйте инструкции:

1. Убедитесь, что светильник обесточен с помощью вольтметра или индикатора фазы, лучше еще отключить автомат защиты сети.
2. Выкрутите винты крепления выключателя.
3. Достаньте его из посадочного места.
4. На обратной стороне будет небольшой короб, в котором расположена подсветка.
5. Извлеките подсветку.
6. В другом случае просмотрите, как подключен индикатор и разорвите цепи его питания.
7. Готово!

Читать также: Как прогревают бетон в зимнее время

Оставляем подсветку, меняя параметры цепи питания

Другой способ – это впаять резистор большего сопротивления для питания индикатора и диод 1n4007.

Впаять резистор в цепь — один из вариантов решения проблемы с мерцанием лампочки

Как уже было сказано, там установлена либо неоновая лампочка, либо светодиод. Для светодиода сопротивление нужно порядка 500 кОм, для неонки – 200–300 кОм. Диод срежет один полупериод питающего напряжения. Такая переделка в целом исключит мерцание. Сложность заключается в том, что плата с подсветкой довольно маленькая, поэтому нужно уметь обращаться с паяльником и мелкими компонентами. Если вас не устраивает такой вариант, переходите к следующему.

Создаем параллельно лампе цепь с меньшим сопротивлением

Когда нет желания убирать подсветку, потому что с ней удобно, и вы так привыкли, можно найти другой выход из сложившейся ситуации. Для этого нужно дать току путь протекания в обход лампы. Купите в любом магазине радиодеталей резистор (другое название – сопротивление) мощностью 2 Ватта и номинальным сопротивлением 50 кОм (тысяч Ом).

Теперь его нужно подключить параллельно лампе. Это вы можете сделать либо в распределительной коробке, подключив между фазой, идущей от выключателя и нулем, либо в корпусе самой люстры или бра, где установлена мерцающая лампа.

Добросовестные производители устанавливают этот резистор на плату электронного балласта внутри ЭСЛ, и она не мигает с таким выключателем. Ну а дешевые китайские бренды редко относятся так серьезно к своей продукции.

Почему мигает энергосберегающая лампа?

Энергосберегающие лампы могут мигать по нескольким причинам:

1. Когда лампа начинает выходить из строя, она может начать мигать или мерцать. Это может быть вызвано повреждением электронной схемы в лампе.

2. При низкой температуре окружающей среды энергосберегающие лампы могут начать мигать или мерцать, особенно если они не предназначены для работы в холодном климате. Это связано с тем, что энергосберегающие лампы содержат малое количество ртути, которое необходимо, чтобы лампа работала правильно. При низкой температуре ртути необходимо больше, чем при обычной температуре, что может привести к мерцанию лампы.

3. Неправильное подключение лампы к сети или низкое напряжение в электрической сети может также вызывать мерцание энергосберегающей лампы.

4. Иногда энергосберегающие лампы могут мерцать из-за неправильного выбора регулятора света. Некоторые регуляторы света не предназначены для работы с энергосберегающими лампами и могут вызывать мерцание.

Если энергосберегающая лампа мигает или мерцает, то лучше всего заменить ее на новую или проверить правильность подключения. Если проблема сохраняется, необходимо обратиться к специалисту для диагностики и устранения неисправности.
