Устройство Лампы Дневного Света: Принцип работы люминесцентного светильника и светодиодных ламп, Маркировка

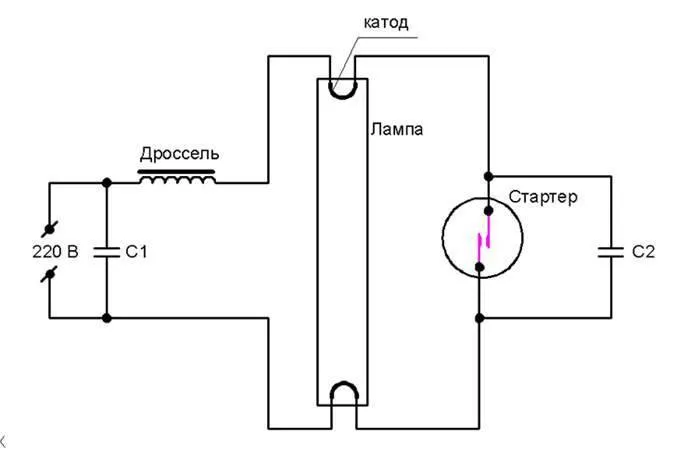

Подключение

В зависимости от типа активного балласта, способ подключения люминесцентных ламп к сети будет различным. В электромеханическом дизайне питание направляется на стартер, который постепенно прогревается, вызывая замыкание электрода (при нагреве компонент деформируется, изгибается и замыкает цепь).

Электронные лампы не используют стартер. Прибор включается плавно, а прогрев осуществляется электроникой, что устраняет мерцание. Пользователь задает настройки балласта, от которых зависит, как быстро электротехнический элемент будет выходить на рабочий режим.

Электромагнитные люминесцентные лампы при сильном износе начинают резко мерцать, в то время как электронные отключаются незамедлительно.

Маркировка ламп

Маркировка разработана таким образом, чтобы покупатели могли легко выбрать необходимый элемент освещения. Наиболее распространенные обозначения по российским стандартам:

• LB (белый свет);
• LD (дневной свет);
• LHB (холодный белый свет);
• LTB (теплый белый свет);
• LE (естественный свет);
• LHE (естественно холодный).

Видимый оттенок напрямую зависит от цветовой температуры. Цветовая температура LDS составляет 6400—6500K, что соответствует приблизительному цвету белого света.

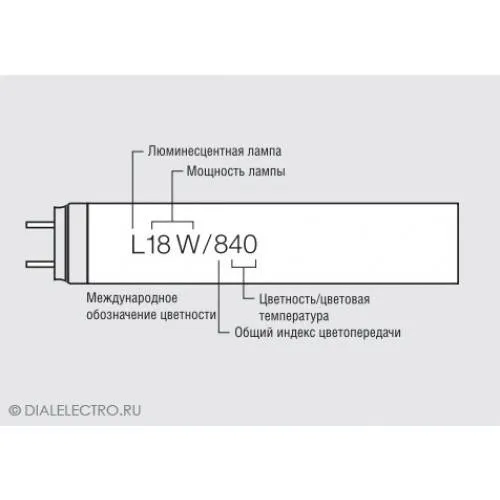

В дополнение к типу лампы также указываются необходимые технические характеристики лампы: напряжение, форма, размер и тому подобное.

Трехзначный код на упаковке лампы обычно содержит информацию о качестве света (индекс цветопередачи и цветовая температура).

Первая цифра — индекс цветопередачи 1×10 Ra (компактная люминесцентная лампа имеет 60-98 Ra, поэтому чем выше индекс, тем надежнее цветопередача).

Вторая и третья цифры обозначают цветовую температуру лампы.

Поэтому метка «827» указывает индекс цветопередачи 80 Ra и цветовую температуру 2700 K (соответствующую цветовой температуре лампы накаливания).

Кроме того, индекс цветопередачи можно указывать согласно DIN 5035, где диапазон цветопередачи 20-100 Ra делится на 6 частей — от 4 до 1 A.

Вам это будет интересно Особенности лампы ДНАТ 250

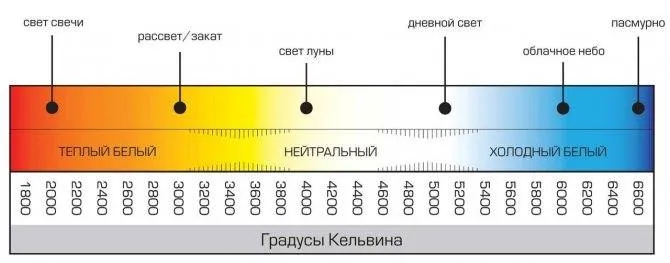

Соотношение градусов и цвета

Коды цветопередачи согласно международной системе:

Код	Особенности	Применение
530	Свет тёплых тонов с плохой цветопередачей. Объекты кажутся коричневатыми и малоконтрастными. Посредственная светоотдача.	Гаражи, кухни. В последнее время встречается всё реже.
«Прохладный» свет с посредственной цветопередачей и светоотдачей.	Весьма распространён, должен быть заменён на 840.
765	Голубоватый «дневной» свет с посредственной цветопередачей и светоотдачей.	Встречается в офисных помещениях и для подсветки рекламных конструкций.
827	Похожий на свет лампы накаливания с хорошей цветопередачей и светоотдачей.	Жильё.
830	Похожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачей.	Жильё.
840	Белый свет для рабочих поверхностей с очень хорошей цветопередачей и светоотдачей.	Общественные места, офисы, ванные комнаты, кухни. Внешнее освещение.
865	«Дневной» свет с хорошей цветопередачей и посредственной светоотдачей.	Общественные места, офисы. Внешнее освещение.
880	«Дневной» свет с хорошей цветопередачей.	Внешнее освещение.
930	«Тёплый» свет с отличной цветопередачей и плохой светоотдачей.	Жилые помещения
940	«Холодный» свет с отличной передачей цвета и удовлетворительной светоотдачей.	выставочные залы, музеи.
954, 965	«Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачей.	освещение аквариумов, выставочные залы,

Принцип российской маркировки

Достоинства и недостатки

Популярность ламп ДРЛ обусловлена их достоинствами, главными из которых являются:

1. Продолжительные сроки эксплуатации.
2. Компактные размеры.
3. Высокие показатели по световому потоку.

Кроме этого, модели серии ДРВ могут быть использованы вместо ламп накаливания, позволяя снизить нагрузку на питающую электрическую сеть. А наличие вольфрамовой нити способствует стабилизации напряжения питания источника света.

Основными недостатками ламп ДРЛ являются следующие показатели:

1. Восприимчивость к скачкам напряжения в питающей сети.
2. Повторное включение источника света можно осуществить только после его остывания.
3. Пульсация светового потока.

Модификации ДРВ, кроме вышеуказанных недостатков, обладают меньшими КПД и сроком эксплуатации, чем аналогичные модели серии ДРЛ.

В связи с тем, что в последние годы все большее количество потребителей электрической энергии борются за ее экономию, на смену газоразрядным лампам приходят их светодиодные аналоги.

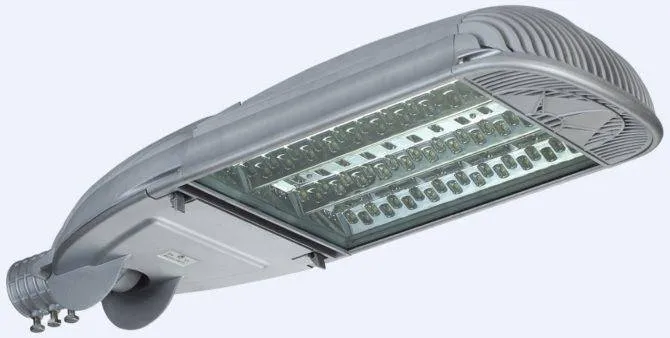

Светотехнические приборы, использующие светодиоды в качестве источника света, применяются в качестве уличных светильников, а также для внутреннего освещения, декорирования помещений и при оформлении ландшафтного дизайна.

Маркировка и технические характеристики

Напряжение в сети питания переменного тока в разных странах различается. К примеру, в странах бывшего СССР принято значение 220 Вольт, в США, Японии и других странах – 110 Вольт.

У нас востребованы осветительные приборы с цоколями Е14, Е27, Е40. Обычно маркировка осуществляется в формате Ехх. Буква «Е» — общепринятая, от фамилии изобретателя Эдисона (Edison). А хх – это цифры, означающие диаметр в мм.

Е14 – самый маленький из упомянутых. Обычно для небольших лампочек в виде свечи. Может применяться для подсветки и маленьких светильников.

Е27 – основной для нашей страны. Сейчас он применяется и для ламп накаливания, энергосберегающих и светодиодных.

Е40 – в быту практически не встречаются и предназначены для мощных осветителей. В основном он принят на производственных предприятиях, где света должно быть много. Или, например, уличное освещение.

Есть еще и Е10, но он применяется для низковольтных ламп накаливания, например может применяться в елочных гирляндах. Лампы с таким цоколем не применяются для освещения, только для декоративных целей.

На лампах со штыревым цоколем маркировка в обязательном порядке содержит латинскую букву G. После идут цифры, которые означают дистанцию между центрами штырьков в миллиметрах. Перед цифрами может дополнительно размещаться одна из букв U, X, Y, Z.

Существует российская и международная маркировка осветительных приборов.

Западная маркировка

Код	Определение	Особенности	Область применения
	Warm white	Посредственная цветопередача (Ra) Теплый цвет как у лампы накаливания. Желто-коричневый оттенок .	Редкие представители. Гаражи, кладовые
о	Cool white	Нейтральный белый свет. Средняя цветопередача.	Широко распространены в больницах, школах, магазинах
	Daylight	Свет холодный белый (голубоватый),хорошая цветопередача	Помещения требующие концентрации без искажения предметов. Офисы, галереи, дизайнерские бюро
	Warm white	Схож с 530, только имеет хорошую цветопередачу	Жилые помещения
	Warm white	Чуть светлее чем 827 модель, так же имеет хорошую цветопередачу	Жилые помещения, библиотеки
	Cool white	Нейтральный белый свет. Хорошая цветопередача.	Общественные здания Торговые, спортивные залы, больницы. Уличное освещение
	Daylight	Свет холодный белый (голубоватый), хорошая цветопередача	Офисы, галереи, дизайнерские бюро. Уличное освещение
	Daylight	Холодный белый свет. Отчетливо выделяется голубизна. Хорошая цветопередача	Специальное освещение, применяется в определенных условиях требующих искажения предметов в холодный голубой
	Warm white	Теплый цвет как у лампы накаливания. Отличный показатель индекса цветопередачи	Жилые помещения, библиотеки
	Cool white	Нейтраль Отличный показатель индекса цветопередачи ный белый свет.	Широко распространены в больницах, школах, магазинах
	Daylight	Холодный белый свет (нейтральный), наилучшая цветопередача	Офисы, галереи, дизайнерские бюро, выставки, освещение аквариумов

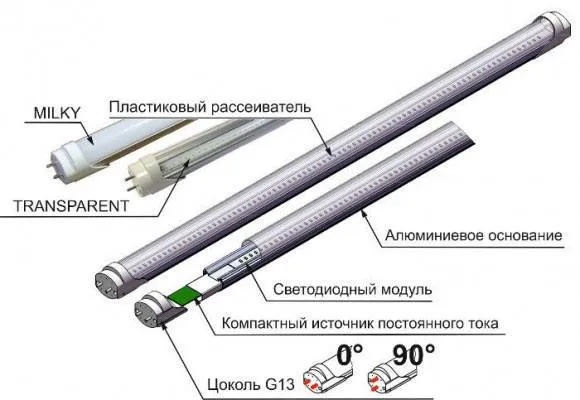

Цоколь G13

Последние три цифры маркировки характеризуют световой поток, который дает конкретный осветитель: на картинке 8 – это цветопередача, 40 (две последние) – это цветовая температура. В данном случае индекс цветопередачи равен 80Ra, а цветовая температура 4000 К. Здесь значение 840 можно трактовать как лампа белого света для рабочих поверхностей с очень хорошей цветопередачей и светотдачей. Такие применяются в жилых помещениях и для работы. Цветовую температуру лучше выбирать не менее 4000 К. Обычный дневной свет имеет этот показатель в диапазоне от 5000 К до 6500 К. При цветовой температуре в 2700 К предметы, на которые падает свет, визуально могут иметь коричневый оттенок. Чем больше первая цифра, тем лучше и комфортнее глазу.

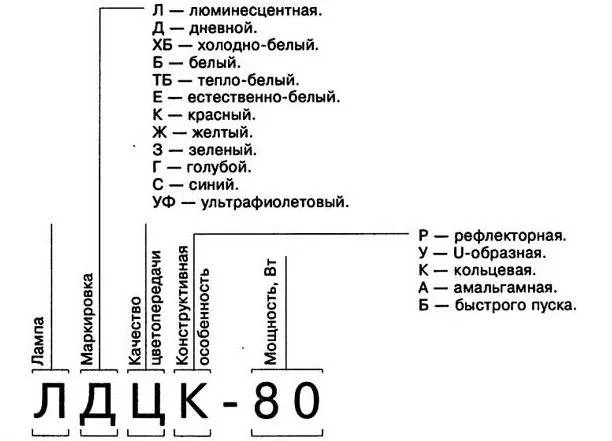

Российская маркировка представлена в рисунке ниже.

Российская маркировка

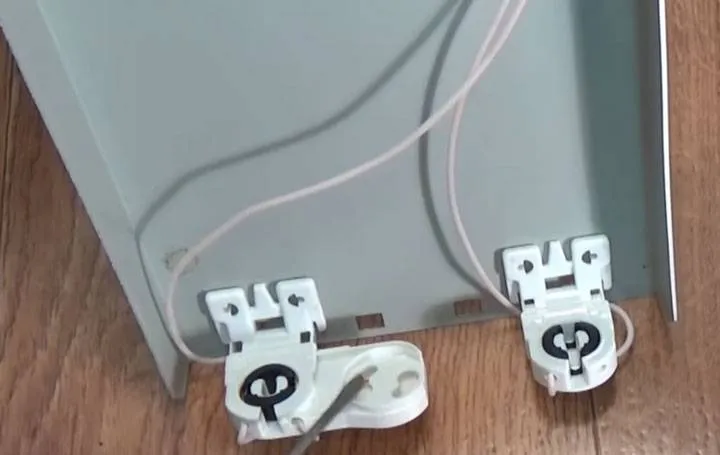

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Кол-во блоков: 18 | Общее кол-во символов: 29680
Количество использованных доноров: 6
Информация по каждому донору:

1. https://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 4, кол-во символов 5886 (20%)
2. https://svetosmotr.ru/kak-peredelat-svetilnik-dnevnogo-sveta-v-svetodiodnyj/: использовано 4 блоков из 5, кол-во символов 7181 (24%)
3. https://220v.guru/elementy-elektriki/lampy/podklyuchenie-i-zamena-lyuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 6, кол-во символов 5364 (18%)
4. https://LampaGid.ru/elektrika/montazh/svetodiodnye-lampy-vmesto-lyuminescentnyh: использовано 2 блоков из 3, кол-во символов 3856 (13%)
5. : использовано 4 блоков из 5, кол-во символов 4548 (15%)
6. https://www.lighteco.ru/article/7-main-reasons: использовано 2 блоков из 2, кол-во символов 2845 (10%)

Электронный балласт

Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.

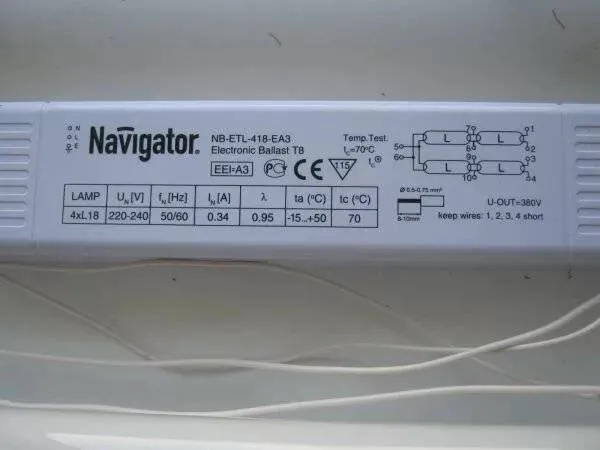

Внешне электронный балласт — это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.

Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.

Подключение осуществляется следующим образом:

1. Первый и второй контакт соединяют с парой ламповых контактов.
2. Третий и четвертый контакты направляют на оставшуюся пару.
3. На вход подают электропитание.

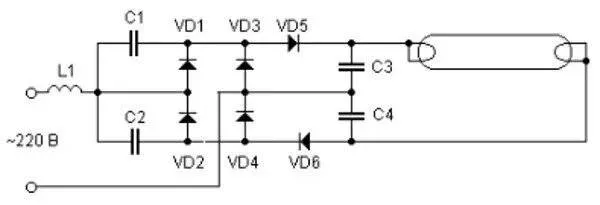

Использование умножителей напряжения

Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.

В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.

Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.

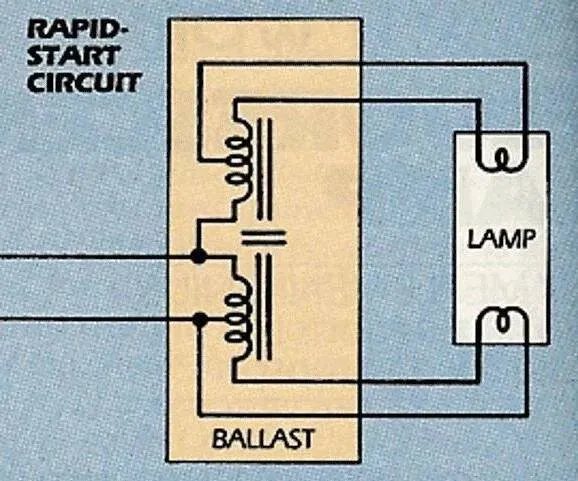

Подключение без стартера

Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.

На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.

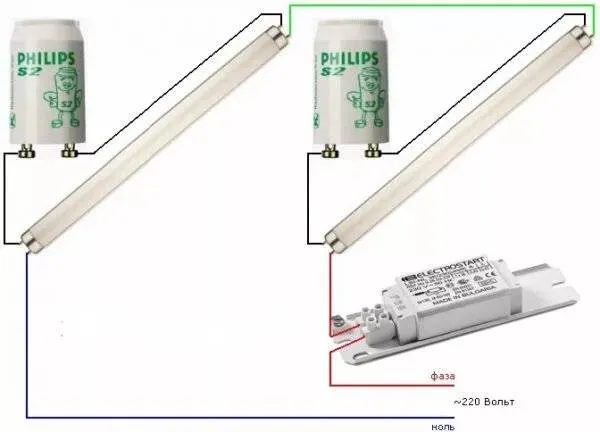

Последовательное подключение двух лампочек

В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.

Для проведения электромонтажных работ понадобятся такие детали:

• индукционный дроссель;
• стартеры (2 единицы);
• люминесцентные лампочки.

Подключение выполняется в следующем порядке:

1. Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения — штыревой вход на торцах прибора освещения.
2. Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
3. К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.

Преимущества и недостатки

Преимущества люминесцентных ламп:

1. Более долговечные по сравнению с лампами накаливания (продолжительность эксплуатации в часах в 10–20 раз выше), но только при отсутствии существенных перепадов напряжения.
2. Высокая светоотдача.
3. Разнообразие цветовых решений.
4. Световой поток по спектру приближен к солнечному свету.
5. Рассеянное свечение по всей площади колбы (в лампах накаливания излучение идет от вольфрамовой нити).

Недостатки, которые обязательно нужно учитывать:

1. Более высокая стоимость.
2. Представляют собой источник угрозы, поскольку в колбе содержится ртуть — это усложняет их утилизацию, а в случае утечки вредит здоровью человека.
3. Высокая чувствительность к влажности, пониженной или повышенной температуре. Эксплуатация возможна в диапазоне температур от –20 или выше +50 °C.
4. При включении наблюдается задержка — требуется дополнительное время для разогрева.
5. При малейших дефектах (или в дешевых китайских изделиях) создается мерцание, вредное для глаз человека.

Характеристики ламп

Основными характеристиками всех выпускаемых энергосберегающих приборов являются:

Цветовая температура

При использовании устройств с нитью накаливания получить разную цветовую температуру проблематично. С появлением энергосберегающих устройств стало возможно применять лампы белого света с различным оттенком цвета. По цветовой температуре светильники бывают:

• 6500К — холодный белый свет, который хорошо подходит для уличного освещения;
• 4200К — нейтральный белый, средний между холодным и теплым светом. Подходит для использования в жилых, промышленных, медицинских и других помещениях.
• 2700К — теплый белый свет, создает уют в доме и используется для освещения жилых помещений.

Дополнительная информация! Выбор цветовой температуры индивидуален и зависит от предпочтений человека и целей, для которых будет использовано освещение.

Тип цоколя

Тип цоколя стандартизирован и существует в двух исполнениях:

• резьбовое: обозначение данного цоколя начинается с буквы Е и заканчивается числом, который обозначает диаметр цоколя (Е14, Е27).
• штырьковое: маркировка начинается с буквы G, а цифры означают расстояние между контактами.

Дополнительная информация! Для покупки осветительного прибора с правильным цоколем, лучше взять с собой в магазин вышедшую из строя или заглянуть в паспорт светильника.

Срок службы

Энергосберегающие приборы являются надежными и долговечными устройствами. Срок их службы достаточно большой и обычно составляет от нескольких тысяч до десятков тысяч часов работы.

Обратите внимание! Важно понимать, что на срок службы существенно влияет количество циклов включения/отключения. Чем их больше — тем меньше будет служить энергосберегающая лампа

Световой поток и светоотдача

Световой поток — это физическая величина, показывающая количество отдаваемой световой энергии в единицу времени. В международной системе единиц (СИ) Он измеряется в люменах (лм или lm).

Светоотдача ламп показывает соотношение светового потока к мощности прибора (лм/Вт). Старые и неэффективные устройства накаливания имеют низкую светоотдачу (10-20 лм/Вт), более совершенные энергосберегающие устройства имеют высокий коэффициент полезного действия, а соответственно и светоотдачу (около 50-100 лм/Вт).

Важно! Светоотдача может меняться со временем при длительной эксплуатации. Такое изменение является нормальным и связано с износом светодиодов или ухудшением свойств люминесцентного прибора

Мощность

Важной характеристикой всех электрических приборов является мощность. Лампы освещения тоже не являются исключением

При использовании ламп накаливания существенно увеличивается количество потребляемой электрической энергии. Чтобы этого избежать потребители постепенно переходят на энергосберегающие приборы, потому что они энергоэффективные и имеют минимальную мощность лампы при большом световом потоке.

Таблица сравнения ламп, показывающая соответствие мощности накаливания и энергосберегающих:

Мощность, Вт	Световой поток, лм
Накаливания	Светодиодные	Люминесцентные
25	3	6	255
40	5	11	430
60	9	15	720
75	11	19	955
100	14	18	1350
150	19	45	1850
200	27	70	2650

Обратите внимание! На упаковке светодиодных и энергосберегающих устройств производители часто указывают эквивалент (например 11 ватт энергосберегающая лампа равна 40 ваттной накаливания), который соответствует мощности лампы накаливания. Это делается не только из маркетинговых целей, но и для понимания покупателем световой способности прибора

Люминесцентные светильники на две, четыре и более ламп

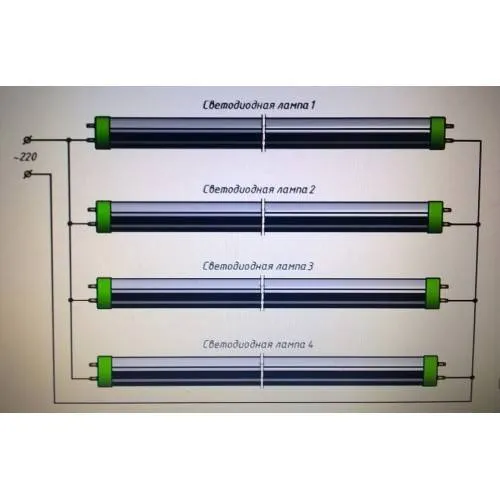

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

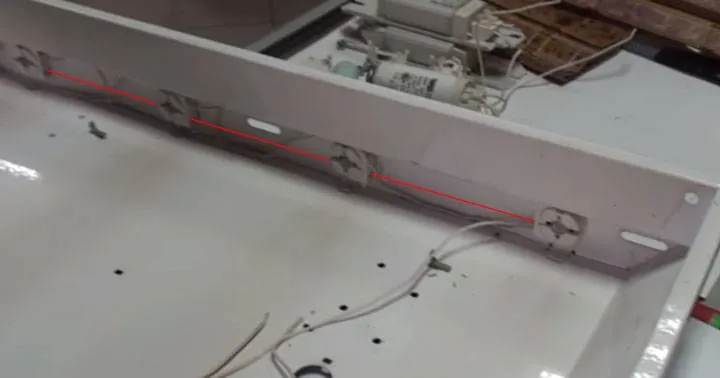

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

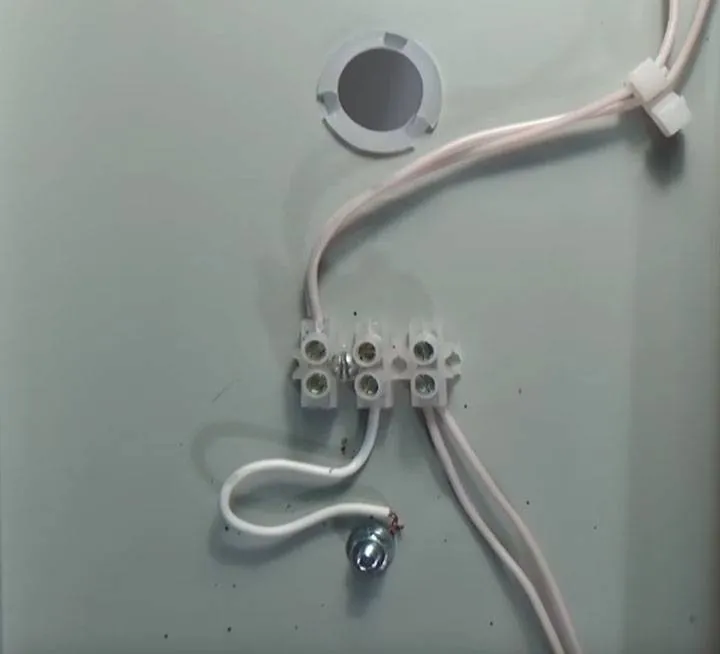

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

фаза

ноль

земля

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Классификация люминесцентных ламп

По показателю спектрального излучения приборы люминесцентного типа подразделяются на 3 категории:

• стандартные;
• с усовершенствованной передачей цвета;
• со специальными функциональными назначениями.

Стандартные приборы снабжаются люминофорами однослойными, позволяющими излучать разные тона белого. Приборы оптимальны для освещения жилых помещений, административных и производственных блоков.

Люминесцентные лампы с усовершенствованной передачей света оснащаются люминофором с 3-5 слоями. Структура позволяет качественно отражать оттенки за счет усиленной световой отдачи (на 12% больше типовых ламп). Модели подходят для витрин магазинов, выставочных залов и т.д.

Люминесцентные лампы специализированного назначения совершенствуются с помощью разных составов в трубке, позволяющих поддерживать заданную частоту спектра. Устройства применяют в больницах, концертных залах и т.д.

Приборы разделяются на модели высокого и низкого давления.

Конструкции с высоким давлением оптимальны для монтажа в уличных лампах и приборах, имеющих большую мощность.

Лампы невысокого давления применяются в квартирах, административных комплексах, производственных помещениях.

По внешнему виду ЛЛ представлены линейным и компактным вариантами.

Линейная конструкция колбы удлиненная, применяется для промышленных помещений, торговых центров, офисов, медучреждений, спортивных организаций, заводских цехов и т.д. Линейная модель представлена разными вариантами диаметров трубки и конфигураций цоколя. Устройства обозначаются кодами. Прибор с диаметром 1,59 см на упаковке отмечается знаком Т5, с размером 2,54 см — Т8 и т.д.

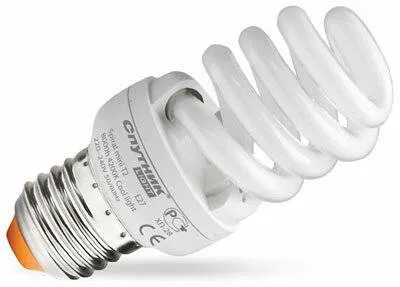

Компактные люминесцентные лампы (КЛЛ) представляют спиралевидную стеклянную трубку и предназначены для установки в квартирах, офисах и т.д. КЛЛ делятся на 2 типа, главное отличие — виды цоколей (стандартный и с основанием в форме штыря).

Традиционный цоколь в форме резьбы отмечается знаком «Е» и кодом с размером диаметра.

Штырьковый вид цоколя отмечается символом «G»; цифровые данные обозначают расстояние между штырями. Этот вил лампы оптимален для установки в настольных лампах, подвесных бра в небольших помещениях.

Люминесцентные лампы различаются мощностью (слабые и сильные). Мощность люминесцентной лампы в Вт может превышать показатель 80 единиц. Устройства с небольшой мощностью представлены изделиями до 15 Вт.

По показателю распределения света устройства могут быть направленного действия (рефлекторные, щелевого типа) либо ненаправленного.

По типу разряда приборы подразделяются на дуговые, устройства свечения либо тлеющего разряда.

Различается сфера применения осветительных устройств (наружные, внутренние, взрывозащищенные, консольные).

Наружные устройства подходят для оформления зданий с внешней стороны, для освещения беседок, оформления двора и т.д. При выборе необходимо учитывать температурные режимы региона.

Внутренние подходят для офисных и жилых зданий. Устройства снабжаются защитой от влажности и воздействия пыли. Детали корпуса соединяются герметичным способом. Конструкция ламп может быть прямой, подвесной, предназначенной для крепления к поверхности потолка.

Приборы взрывозащищенные разработаны для территорий с риском возникновения взрывов (склады, цеха по производству красителей и т.д.).

Приборы консольного типа монтируются с помощью специальных креплений и имеют индивидуальный корпус.

Почему перегорают люминесцентные лампы

Рассматривая газоразрядные лампы, нельзя не сказать об их сходстве с традиционными лампами накаливания (ЛН). Как и в ЛН, свечение создается за счет нагрева спиральных электродов из вольфрама. Долгая и интенсивная эксплуатация приводит к перегреву, износу контактов и их выходу из строя.

В ЛДС элементы покрываются слоем активного щелочного металла. Подобное решение позволяет продлить срок службы лампы и снизить негативное влияние высоких температур. При этом стабилизируется разряд между электродами, что помогает сохранить целостность.

Рисунок 2. Перегорание ЛЛ

Впрочем, покрытие не вечно и чувствительно к частым включениям и выключениям. Постепенно металл осыпается, а вольфрамовые электроды начинают контактировать друг с другом. Проходящий по ним разряд нагревает материал и приводит к окончательному перегоранию. Это видно на старых колбах: небольшие потемневшие участки люминофора рядом с контактами.

Во время эксплуатации важно следить за целостностью колбы. Если есть повреждения, перегорание не заставит себя долго ждать. Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух

Починить элемент невозможно, только менять

Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух. Починить элемент невозможно, только менять.

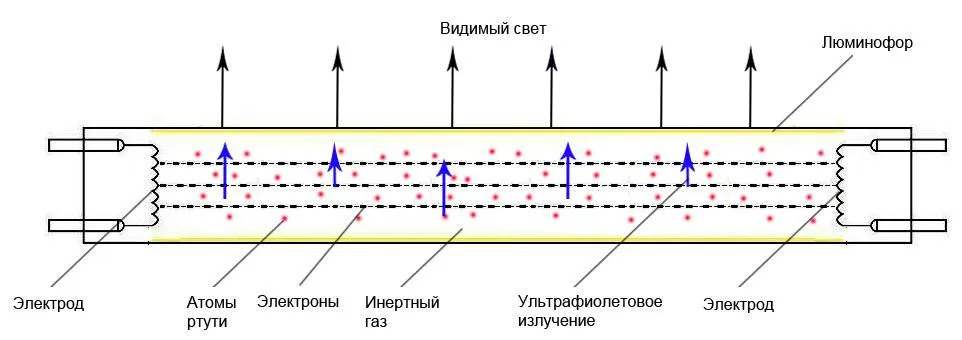

Принцип работы люминесцентного светильника

Как работает люминесцентная лампа? Сначала образуются свободно движущиеся электроны. Это происходит в момент включения питающего переменного напряжения в областях вокруг вольфрамовых нитей накаливания внутри стеклянного баллона.

Эти нити за счет покрытия их поверхности слоем из легких металлов по мере нагрева создают эмиссию электронов. Внешнего напряжения питания пока недостаточно для создания электронного потока. Во время движения эти свободные частицы выбивают электроны с внешних орбит атомов инертного газа, которым заполнена колба. Они включаются в общее движение.

На следующем этапе в результате совместной работы стартера и электромагнитного дросселя создаются условия для увеличения силы тока и образования тлеющего разряда газа. Теперь наступает время организации светового потока.

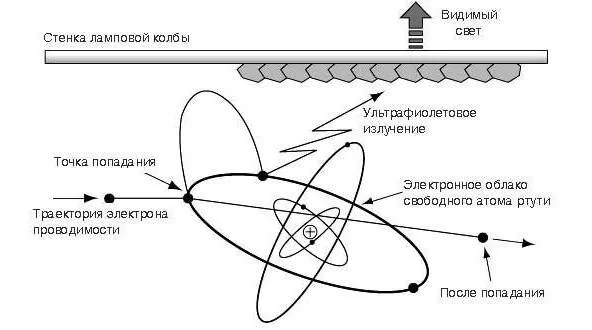

Движущиеся частицы обладают достаточной кинетической энергией, необходимой для перевода электронов атомов ртути, входящей в состав лампы в виде небольшой капли металла, на более высокую орбиту. При возвращении электрона на прежнюю орбиту высвобождается энергия в виде света ультрафиолетового спектра. Преобразование в видимый свет происходит в слое люминофора, покрывающего внутреннюю поверхность колбы.

Для чего нужен дроссель в люминесцентной лампе

Это устройство работает с момента старта и на протяжении всего процесса свечения. На разных этапах задачи, выполняемые им, различны и могут быть разделены на:

• включение светильника в работу;
• поддержание нормального безопасного режима.

На первом этапе используется свойство катушки индуктивности создавать импульс напряжения большой амплитуды за счет электродвижущей силы (ЭДС) самоиндукции при прекращении протекания переменного тока через ее обмотку. Амплитуда этого импульса напрямую зависит от величины индуктивности. Он, суммируясь с переменным сетевым напряжением, позволяет кратковременно создать между электродами напряжение, достаточное для разряда в лампе.

При созданном постоянном свечении дроссель выполняет роль ограничивающего электромагнитного балласта для цепи дуги с низким сопротивлением. Его цель теперь – стабилизация работы для исключения дугового замыкания. При этом используется высокое индуктивное сопротивление обмотки для переменного тока.

Принцип работы стартера люминесцентной лампы

Устройство предназначено для управления процессом запуска светильника в работу. При первоначальном подключении сетевого напряжения оно полностью прикладывается к двум электродам стартера, между которыми существует небольшой промежуток. Между ними возникает тлеющий разряд, в котором температура увеличивается.

Один из контактов, выполненный из биметалла, имеет возможность под действием температуры изменять свои размеры, изгибаться. В этой паре он выполняет роль подвижного элемента. Возрастание температуры приводит к быстрому замыканию электродов между собой. По цепи начинает протекать ток, это приводит к понижению температуры.

Через небольшой промежуток времени происходит разрыв цепи, что является командой для вступления в работу ЭДС самоиндукции дросселя. Последующий процесс был описан выше. Стартер понадобится только на этапе следующего включения.

Как подключить светодиодную лампу.

Подключение аналогично лампам накаливания и люминесцентным — следует обесточить патрон и вкрутить в него лампу.

Если необходимо подключить несколько LED источников света, то возможны следующие варианты соединения:  последовательный и параллельный.

Однако данное подключение не стоит применять на практике. Даже светодиоды из одной партии не гарантируют одинакового падения напряжений. Из-за этого ток на отдельном LED элементе может превысить допустимый, что может спровоцировать выход элементов из строя.

Последовательный вариант требует минимального количества проводов, но применяется крайне редко. Причиной этому служат два недостатка. Во-первых, при перегорании одной лампочки из строя выходит вся цепь. Во-вторых, лампы работают не в полную силу, так как при последовательном соединении напряжение суммируется. Пожалуй, единственные случаи, где оправдано последовательное соединение – это елочная гирлянда и освещение подъездов. В этих случаях допустимы низкие показатели мощности у многих источников света.

Схема довольно проста:

• от распределительной коробки фаза идет на выключатель;
• от выключателя фаза переходит к светодиодной лампе;
• ко второму контакту последней лампы в цепи подключают нулевой провод;
• от ламп к друг к другу переходит фазовый провод.

Последовательная схема подключения светодиодных ламп.

Параллельный способ применяется чаще всего. Главное преимущество – подача одинакового напряжения ко всем лампочкам в цепи. В случае перегорания из цепи выпадает лишь, вышедший из строя источник света, который легко заменить.

Параллельно можно соединить двумя способами: лучевым и по шлейфной схеме.

Лучевой метод отличается надежностью. Хотя при этом требуется большое количество кабеля

И важно продумать момент соединения всех элементов. Чаще всего для этого используют клеммную колодку

С одной стороны на ее перемычки подают фазу.  С обратной стороны подключают провода, тянущиеся от лампочек. Внутри клеммную колодку рекомендуется заполнить антиокислительной пастой. Также вместо колодки использовать скрутку проводов со спайкой.

Схема параллельного лучевого подключения через клеммную колодку.

При использовании шлейфной схемы фазный и нулевой провода от щитка и выключателя подключаются к первой лампочке. От нее кабель подается на вторую и так далее. Таким образом, каждая лампочка (кроме последней) соединяет с четырьмя проводами: двумя фазными и двумя нулевыми.

Схема параллельного подключения по шлейфной схеме.

Подключение лампочек, работающих от напряжения 12В, аналогично, только в схему необходимо включить понижающий трансформатор.

Схема параллельного подключения точечных светильников 12В через трансформатор.

Можно ли ставить светодиодные лампы в дневные ходовые огни?

Да, светодиодные лампы могут использоваться в качестве дневных ходовых огней. Они, как правило, потребляют меньше энергии, чем обычные лампы, и обеспечивают более яркое свечение, что может улучшить видимость и безопасность на дороге. Однако перед установкой светодиодных ламп в дневные ходовые огни, необходимо убедиться, что они соответствуют требованиям безопасности и соответствуют местным нормативным актам. Также важно учитывать, что для замены ламп в дневных ходовых огнях может потребоваться определенный навык и инструменты, поэтому если у вас нет опыта в проведении таких работ, лучше обратиться к специалистам.
