Схемы электронных балластов для компактных люминесцентных ламп дневного света DELUX

Хотя лампы накаливания обходятся довольно недорого, их высокий энергопотребление ставит под сомнение их продолжительное производство во многих странах (таких как США и страны Западной Европы). Вместо них все больше внимания уделяется компактным лампам дневного света, известным как энергосберегающие люминесцентные лампы. Эти лампы, которые могут быть закручены в обычные патроны Е27, становятся заменой для ламп накаливания. Модернизацию освещения также способствует внедрение схем электронных балластов для управления люминесцентными лампами.

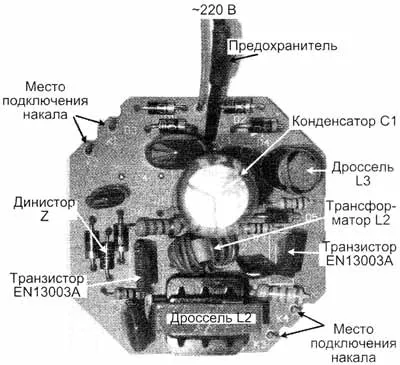

Ее мощность 26 Вт -220 В, а блок питания, называемый еще электронным балластом, расположен на плате размерами 48×48 мм (рис.1) и находится в цоколе этой лампы.

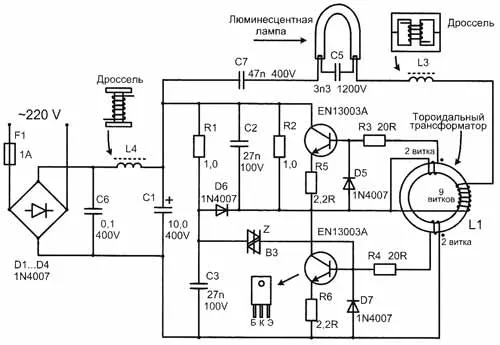

Ее радиоэлементы размещены на монтажной плате навесным монтажом, без применения ЧИП-элементов. Принципиальная схема нарисована автором из осмотра монтажной платы и показана на рис.2.

Примечание к схеме: на схеме отсутствует точка, обозначающая соединение динистора, диода D7 и базы транзистора EN13003A

Вначале уместно напомнить принцип зажигания люминесцентных ламп, в том числе и при применении электронных балластов. Для зажигания люминесцентной лампы необходимо разогреть ее нити накала и приложить напряжение 500…1000 В, т.е. значительно больше, чем напряжение электросети. Величина напряжения зажигания прямо пропорциональна длине стеклянной колбы люминесцентной лампы. Естественно, для коротких компактных ламп она меньше, а для длинных трубчатых ламп — больше. После зажигания лампа резко уменьшает свое сопротивление, а значит, надо применять ограничитель тока для предотвращения КЗ в цепи. Схема электронного балласта для компактной люминесцентной лампы представляет собой двухтактный полумостовой преобразователь напряжения. Вначале сетевое напряжение с помощью 2-полупериодного моста выпрямляется до постоянного напряжения 300…310 В. Запуск преобразователя обеспечивает симметричный динистор, обозначенный на схеме Z, он открывается, когда, при включении электросети, напряжение в точках его подключения превысит порог срабатывания. При открывании, через динистор проходит импульс на базу нижнего по схеме транзистора, и преобразователь запускается. Далее двухтактный полумостовой преобразователь, активными элементами которого являются два транзистора n-p-n, преобразует постоянное напряжение 300…310 В, в высокочастотное напряжение, что позволяет значительно уменьшить габариты блока питания. Нагрузкой преобразователя и одновременно его управляющим элементом является тороидальный трансформатор (обозначенный в схеме L1) со своими тремя обмотками, из них две управляющие обмотки (каждая по два витка) и одна рабочая (9 витков). Транзисторные ключи открываются противофазно от положительных импульсов с управляющих обмоток. Для этого управляющие обмотки включены в базы транзисторов противофазно (на рис.2 начало обмоток обозначены точками). Отрицательные выбросы напряжения с этих обмоток гасятся диодами D5, D7. Открытие каждого ключа вызывает наводку импульсов в двух противоположных обмотках, в том числе и в рабочей обмотке. Переменное напряжение с рабочей обмотки подается на люминесцентною лампу через последовательную цепь, состоящую из: L3 — нити накала лампы -С5 (3,3 нФ 1200 В) — нити накала лампы — С7 (47 нФ/400 В). Величины индуктивностей и емкостей этой цепи подобраны так, что в ней возникает резонанс напряжений при неизменной частоте преобразователя. При резонансе напряжений в последовательной цепи, индуктивное и емкостное сопротивления равны, сила тока в цепи максимальна, а напряжение на реактивных элементах L и С может значительно превышать прикладываемое напряжение. Падение напряжения на С5, в этой последовательной резонансной цепи, в 14 раз больше, чем на С7, так как емкость С5 в 14 раз меньше и его емкостное сопротивление в 14 раз больше. Следовательно, перед зажиганием люминесцентной лампы максимальный ток в резонансной цепи разогревает обе нити накала, а большое резонансное напряжение на конденсаторе С5 (3,3 нФ/1200 В), включенного параллельно лампе, зажигает лампу. Обратите внимания на максимально допустимые напряжения на конденсаторах С5=1200 В и С7= 400 В. Такие величины подобраны неслучайно. При резонансе напряжение на С5 достигает около 1 кВ и он должен его выдерживать. Зажженная лампа резко уменьшает свое сопротивление и блокирует (закорачивает) конденсатор С5. С резонансной цепи исключается емкость С5, и резонанс напряжений в цепи прекращается, но уже зажженная лампа продолжает светиться, а дроссель L2 своей индуктивностью ограничивает ток в зажженной лампе. При этом преобразователь продолжает работать в автоматическом режиме, не меняя свою частоту с момента запуска. Весь процесс зажигания длится меньше 1 с. Следует отметить, что на люминесцентную лампу все время подается переменное напряжение. Это лучше, чем постоянное, так как обеспечивает равномерный износ эмиссионных способностей нитей накаливания и этим увеличивает срок ее службы. При питании ламп от постоянного тока срок ее службы уменьшается на 50%, поэтому постоянное напряжения на газоразрядные лампы не подают.

Назначения элементов преобразователя.
Типы радиоэлементов указаны на принципиальной схеме (рис.2).
1. EN13003A- транзисторные ключи (на монтажной схеме производители их почему-то не обозначили). Это биполярные высоковольтные транзисторы средней мощности, n-p-n проводимости, корпус ТО-126, их аналоги MJE13003 или КТ8170А1 (400 В; 1,5 А; в импульсе 3 А), можно и КТ872А (1500 В; 8 А; корпус Т26а), но по габаритам они больше. В любом случае надо правильно определить выходы БКЭ, так как у разных производителей могут быть разные их последовательности, даже у одного и того же аналога.
2. Тороидальный ферритовый трансформатор, обозначенный производителем L1, размеры кольца 11x6x4,5, вероятная магнитная проницаемость 2000, имеет 3 обмотки, две из них по 2 витка и одна 9 витков.
3. Все диоды D1-D7 однотипные 1N4007 (1000 В, 1 А), из них диоды D1-D4 — выпрямительный мост, D5, D7 — гасят отрицательные выбросы управляющего импульса, a D6 — разделяет источники питания.
4. Цепочка R1СЗ обеспечивает задержку пуска преобразователя с целью «мягкого пуска» и не допущения броска пускового тока.
5. Симметричный динистор Z типа DB3 Uзс.max=32 В; Uoc=5 В; Uнеотп.и.max=5 В) обеспечивает первоначальный запуск преобразователя.
6. R3, R4, R5, R6 — ограничительные резисторы.
7. С2, R2 — демпферные элементы, предназначенные для гашения выбросов транзисторного ключа в момент его закрытия.
8. Дроссель L1 состоит из двух склеенных между собой Ш-образных ферритовых половинок. Вначале дроссель участвует в резонансе напряжений (совместно с С5 и С7) для зажигания лампы, а после зажигания своей индуктивностью гасит ток в цепи люминесцентной лампы, так как зажженная лампа резко уменьшает свое сопротивление.
9. С5 (3,3 нФ/1200 В), С7 (47 нФ/400 В) — конденсаторы в цепи люминесцентной лампы, участвующие в ее зажигании (через резонанс напряжений), а после зажигания С7 поддерживает свечения.
10. С1 — сглаживающий электролитический конденсатор.
11. Дроссель с ферритовым сердечником L4 и конденсатор С6 составляют заградительный фильтр, не пропускающий импульсные помехи преобразователя в питающую электросеть.
12. F1 — мини-предохранитель в стеклянном корпусе на 1 А, находится вне монтажной платы.

Ремонт.
Перед тем как ремонтировать электронный балласт, необходимо «добраться» до его монтажной платы, для этого достаточно ножом разъединить две составные части цоколя. При ремонте платы под напряжением будьте осторожны, так как ее радиоэлементы находятся под фазным напряжением!

Перегорание (обрыв) накальных спиралей люминесцентной лампы, при этом электронный балласт остается исправным. Это типичная неисправность. Восстановить спираль невозможно, а стеклянные люминесцентные колбы к таким лампам отдельно не продаются. Какой же выход? Или приспособить исправный балласт к 20-ватному светильнику, имеющему прямую стеклянную лампу, вместо его «родного» дросселя (светильник будет работать надежнее и без гула) или использовать элементы платы как запчасти. Отсюда рекомендация: закупайте однотипные компактные люминесцентные лампы — легче будет ремонтировать.

Трещины в пайке монтажной платы. Причина их появления — периодическое нагревание и последующее, после выключения, остывание места пайки. Нагревается место пайки от элементов, которые греются (спирали люминесцентной лампы, транзисторные ключи). Такие трещины могут проявиться после нескольких лет эксплуатации, т.е. после многократного нагревания и остывания места пайки. Устраняется неисправность повторной пайкой трещины.

Повреждение отдельных радиоэлементов. Отдельные радиоэлементы могут повредиться как от трещин в пайке, так и от скачков напряжения в питающей электросети. Хотя в схеме и есть предохранитель, но он не защитит радиоэлементы от скачков напряжений, как это мог бы сделать варистор. Предохранитель сгорит от пробоев радиоэлементов. Безусловно, самым слабым местом из всех радиоэлементов данного устройства являются транзисторы.
