Подключение Двойной Телефонной Розетки — Практическое Руководство
Подключение телефонной розетки – достаточно простая задача для тех, кто уже имеет опыт работы с электрикой. Если у вас нет такого опыта, то лучше обратиться к специалистам.
Основные разновидности розеток
От разновидности розетки зависят особенности ее установки:
- Встраиваемые в стену розетки «евро».

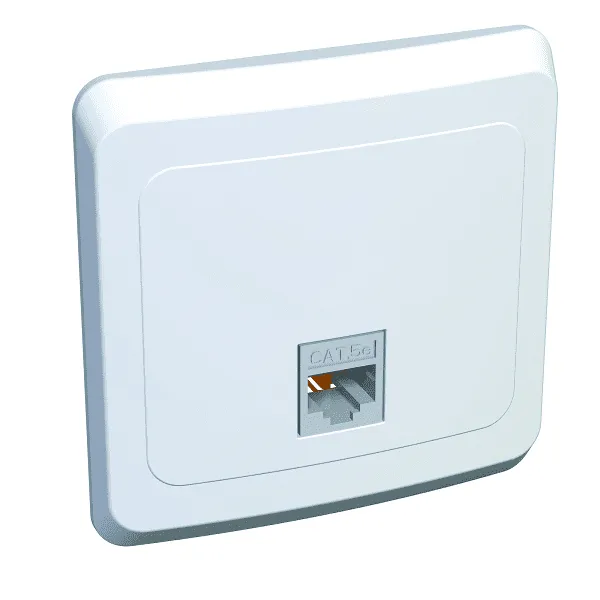

Встраиваемая телефонная розетка
- Розетки советского образца, РТШК-4.

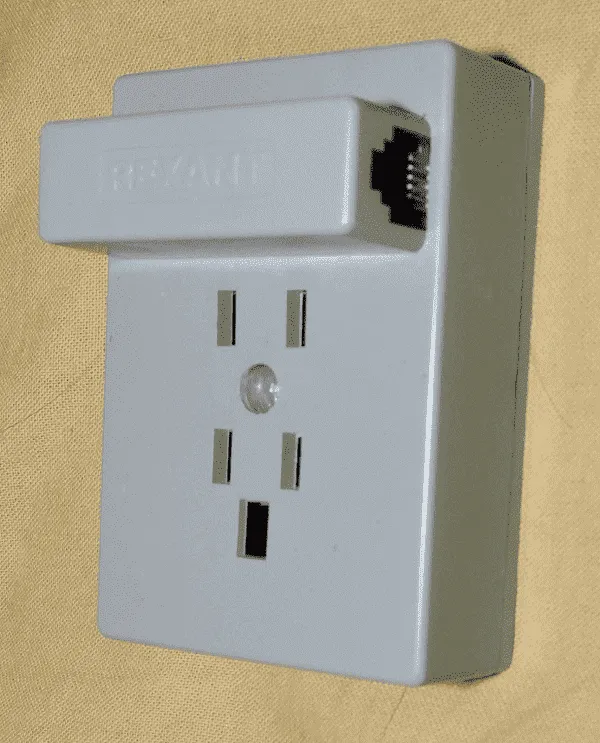

Телефонная розетка РТШК-4
- Универсальные розетки внешнего типа, RJ-11.

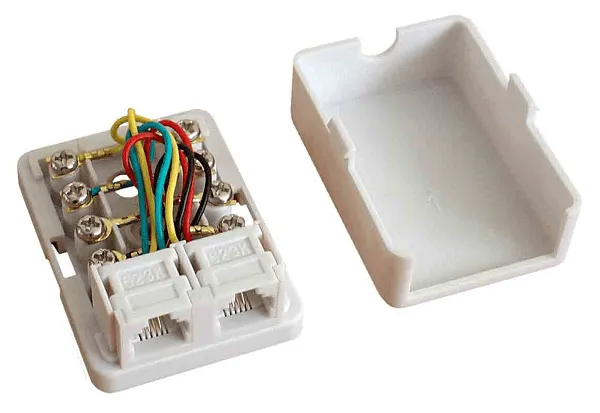

Телефонная розетка RJ-11
Наиболее распространенными являются последние, поэтому мы рассмотрим процесс установки на их примере.
Техника безопасности
Работа со слаботочными розетками требует наличия защитных перчаток. Напряжение в телефонной линии не превышает 60 Вольт, а в момент звонка возрастает до 100–120 Вольт. Этого достаточно для того, чтобы получить травму при работе без соблюдения техники безопасности.
Установка универсальной розетки внешнего типа
При помощи инструмента для работы с кабелем необходимо осуществить его разделку, то есть зачистить провод от изоляционного слоя на 4 см. Выполнять эту процедуру необходимо очень аккуратно, так как медные жилы провода хрупкие и легко ломаются.
Далее необходимо открыть корпус розетки. Внутри нее находятся 4 клеммы, так как розетка рассчитана на подключение двух телефонных линий. Для одной линии потребуются две клеммы, провод необходимо подключить к проводам «плюс» и «минус», для чего жилы нужно прикрутить к клеммам винтами. Для некоторых моделей телефонов может быть важна полярность линии, проверить которую можно при помощи тестера.

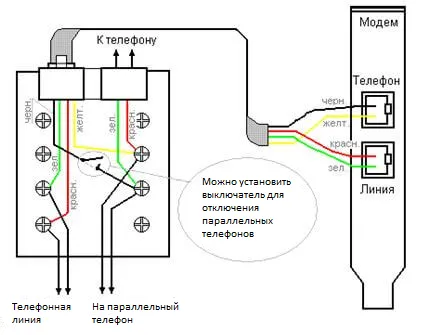

По стандарту к каждому контакту подведен провод определенного цвета, что облегчает процесс подключения
После подключения коробка закрывается крышкой и крепится к стене на саморезы или двусторонний скотч.
Не забудьте проверить, есть ли связь, после завершения всех работ.
Установка скрытых розеток
Процесс подключения скрытых розеток не отличается от подключения внешних, различие заключается в монтаже. В стене необходимо просверлить перфоратором отверстие и установить в него подрозетник. Для этого насадка перфоратора должна быть равна диаметру самой коробки.
Также перфоратором проделывается углубление в стене, которое необходимо для подведения кабеля к подрозетнику. По завершении этих работ углубление заштукатуривается. После укладки кабеля в подрозетнике должно остаться в запасе примерно 10 см, лишнее можно отрезать.
Далее кабель подключается так же, как и во внешних розетках, коробка устанавливается в подрозетник и закрепляется, после чего надевается декоративная насадка.
Для подключения двух устройств на отдельные телефонные линии, а также для создания офисных мини-АТС применяются розетки стандартов RJ-12 и RJ-14. Для подключения нескольких телефонов потребуется подключить кабели в блоки последовательно.
Подключение розеток стандарта RJ-25, где совмещаются разъемы РТШК-4 и RJ-11, может осуществляться только специалистом, так как в этих устройствах имеется три пары рабочих контактов. Розетки типа RJ-45 используются для подключения факсов, модемов и других сложных приборов связи, для их установки также необходимо обратиться к специалисту.
Телефонную розетку во многом проще подключить, чем электрическую. Но этот процесс требует внимательности и аккуратности. Если вы не уверены, что можете выполнить данную работу самостоятельно, обратитесь к специалисту.
Сколько устройств можно подключить в одну розетку?
Количество устройств, которые можно подключить в одну розетку, зависит от мощности электрической сети и мощности каждого подключаемого устройства.
В России обычно используется сеть напряжением 220 Вольт и предельной мощностью 3,5 кВт для однофазных сетей и 10 кВт для трехфазных сетей. Мощность каждого прибора, как правило, указывается на его корпусе или в технической документации.
Чтобы определить, сколько устройств можно подключить в одну розетку, нужно сначала узнать мощность каждого из них, а затем посчитать общую мощность всех устройств, которые вы хотите подключить. Если общая мощность устройств не превышает предельную мощность электрической сети, то вы можете подключить все устройства в одну розетку.
Но в целях безопасности и для предотвращения перегрузки сети, рекомендуется использовать распределительные устройства, такие как удлинители с предохранительными элементами и защитой от перегрузки, чтобы распределить нагрузку между несколькими розетками и избежать повреждения оборудования или возгорания.
