Установка распределительных коробок и подрозетников в стене
В процессе проведения ремонта в квартире или доме, электромонтажные работы являются одними из ключевых и ответственных этапов. От качественной реализации этих работ зависит не только надежная функциональность всех электрических устройств в помещении, но и общая безопасность жилища. Возможно, вас интересует «врезка распределительной коробки в стену».
Устройство подрозетников

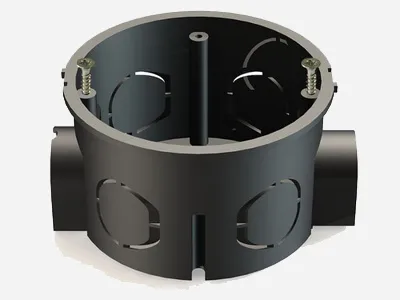

Подрозетник, он же установочная коробка, является основанием для монтажа розеток и выключателей.
В соответствии с правилами противопожарной безопасности и строительными нормами и правилами электрическая проводка, а также розетки и выключатели могут быть двух видов: монтируемые открытым способом (на поверхности стены) и скрытым (непосредственно в стену). В том случае, когда вся проводка в квартире выполнена открытым способом (например, в коробах) либо при подключении дополнительного электроприбора, – применяются наружные розетки/выключатели.
Однако гораздо чаще проводка выполняется более эстетичным скрытым способом (например, путем штрабления стены), следовательно, розетки/выключатели также монтируются в стену. При таком способе установки в соответствии со СНиПами необходимо использовать подрозетники.
Рекомендуется монтаж подрозетников и распаченых коробок осуществлять одновременно с прокладкой электрических кабелей. В этом случае при разметке проводки отмечаются места будущего нахождения конечных пунктов (розетки/выключатели) и узловых станций (распаечные коробки).
Монтаж подрозетников
- Определяем высоту расположения будущей розетки/выключателя, а, значит, место установки подрозетника. По большей части это зависит от общего дизайн-проекта помещения и замысла дизайнера. Одним из вариантов размещения с точки зрения эргономики является высота в семьдесят сантиметров от пола. Розетки могут быть размещены и на высоте около тридцати сантиметров от пола. При наличии в семье маленьких детей электроустановочные изделия монтируют как можно выше. С точки зрения эстетики все они должны располагаться на одной высоте. Для кухни оптимальным является уровень чуть выше стола. Еще одно важное правило: расстояние не менее полуметра от электроприборов и газовых труб.

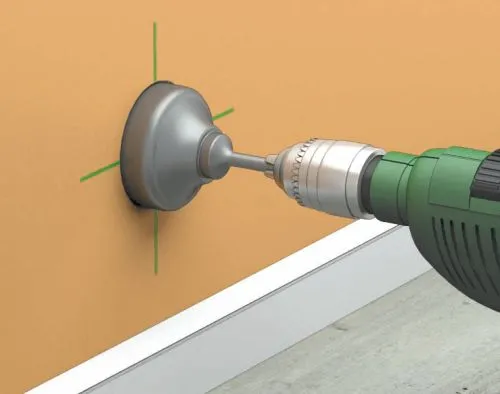

- Чертим контур будущего посадочного отверстия подрозетника, приложив его к стене для образца. Используя дрель или перфоратор с насадкой «коронка» выполняем отверстие в стене. Размер отверстия зависит от материала стены. Если это бетон или кирпич – диаметр должен быть на три миллиметра глубже и шире самой коробки. В этом случае она будет фиксироваться с помощью алебастра или гипса. Если же материал стены – гипсокартон, то отверстие должно быть равным коробке. В этом случае крепление осуществляется с помощью лапок подрозетника. С учетом такого различия в монтаже подбираем и вид подрозетника – «под штукатурку» или «под гипсокартон».
- Пробурив контур отверстия с помощью «коронки», перфоратор убираем и, используя молоток и зубило, убираем остатки камня и подравниваем дно. В случае если насадка «коронка» отсутствует либо форма отверстия должна быть не круглой, а квадратной – используем перфоратор с алмазной насадкой по бетону, болгарку или бур по бетону.

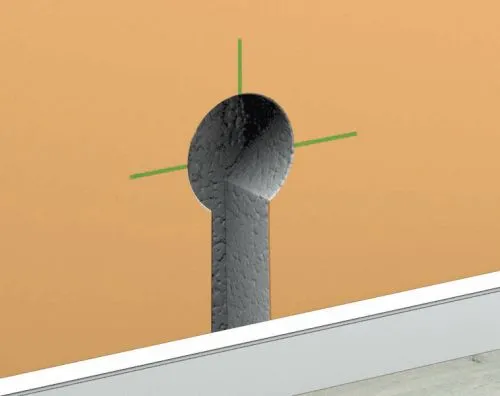

- После того, как отверстие под подрозетник подготовлено, выполняем штрабу – канавку для прокладки электрического кабеля. Штрабу углубляем в отверстие, чтобы кабель проходил свободно. В дальнейшем выламываем особые отверстия на дне коробки, прикрытие лючками, и вставляем кабель.
- Очищаем посадочное отверстие от пыли, наносим грунтовку. Для надежной фиксации коробки в монолитной стене (кирпич/бетон) используем строительный гипс или гипсовый клей (замешиваем до стадии мягкого пластилина).

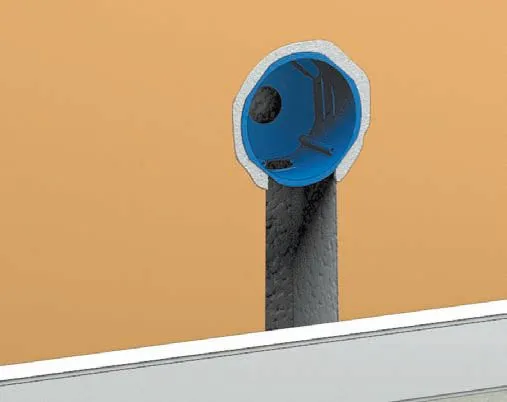

- Наносим в посадочное отверстие немного подготовленной смеси. Вставляем подрозетник и придавливаем пальцами. Небольшое количество клея должно выдавиться в отверстия коробки.
- Замазываем образовавшуюся щель между ним и отверстием подготовленной смесью (гипс, клей, алебастр) с помощью шпателя. После подсыхания удаляем шпателем остатки смеси.
- После полного подсыхания смеси, удаляем ее из подрозетника, выравниваем и шлифуем наружные края. Подрозетник подготовлен к монтажу розетки или выключателя.
Устройство распаечных коробок

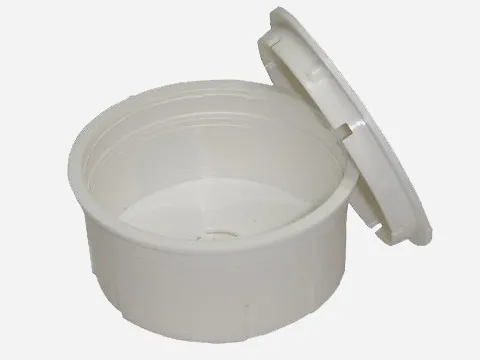

Распаечная коробка, она же распределительная коробка, является местом нахождения и защиты соединений электрических проводов и кабелей.
После монтажа розетки в подразетник к ней необходимо подключить электропитание. Поскольку проведение отдельного кабеля от распределительного щитка до каждого потребителя нецелесообразно, выполняют коммутацию от магистрального провода, подведенного до распаечной коробки. Именно в ней соединяются электрические провода, идущие к различным потребителям. Такой способ является эстетически аккуратным и безопасным.
Устанавливаться распаечные коробки должны в легкодоступных местах – для удобства сервисного обслуживания. Доступ к проводам должен быть быстрым и беспрепятственным. Количество распаечных коробок в одном помещении не регламентировано, но должны учитываться эстетические характеристики и целесообразность. Место расположения – как правило – под потолком. Во влажных помещениях – душевые, ванные комнаты – распаечные коробки размещаются на наружной стене, а не внутри.
Распаечные коробки могут быть как наружные, так и внутренние. И, также как и подрозетники, – под кирпич/гипсокартон.
Монтаж распаечных коробок
- Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий. Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
- После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей. Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.
- Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: «фазу», «ноль» и «заземление». Провода, идущие к розеткам, соединяем по цветам: «фазу» с «фазой», «ноль» с «нолем», «заземление» с «заземлением» соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. «Фазу» по направлению к выключателю, соединяем с «фазой» цепи освещения, «ноль» освещения соединяем с «нолем» входа.
- Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.
