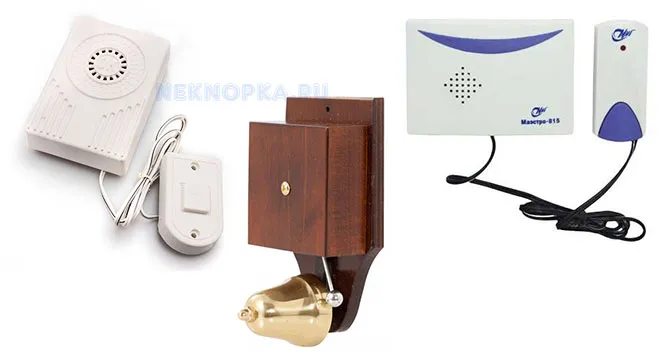

В магазине вам могут предложить два варианта дверных звонков с кнопкой: беспроводные и проводные.

Самый удобный и привлекательный вариант — это беспроводной звонок, монтаж которого не требует проводки. Он передает сигнал на расстояние до 50 метров и даже больше, что делает его очень удобным как для квартир, так и для частных домов, где необходимость прокладывания провода от входа до жилой зоны отпадает.

Он передает сигнал на расстояние до 50 и более метров, что очень удобно не только в квартирах, но и в частных домах, поскольку отпадает необходимость в протягивании провода от калитки до жилой зоны.

Однако у беспроводных звонков есть один существенный недостаток — они работают от батареек, которые приходится часто менять.

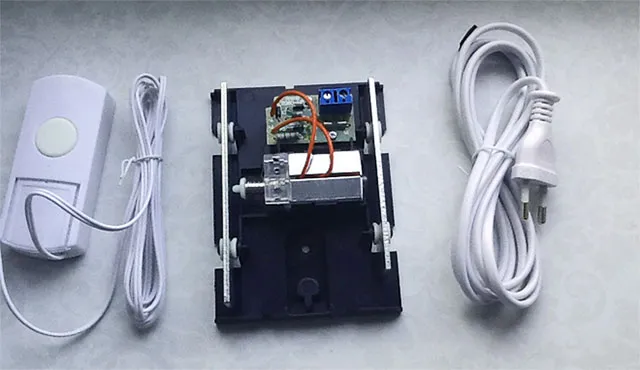

В этом отношении гораздо практичнее традиционные проводные дверные звонки, особенно если речь идет о городской квартире, где уже все провода выведены строителями.

Проводной звонок работает приблизительно по тому же принципу, что и любой осветительный прибор в комнате: один из двух проводов питания звукового устройства подается напрямую, а второй — на разрыв (через кнопку). При нажатии кнопки цепь замыкается и срабатывает сигнал.

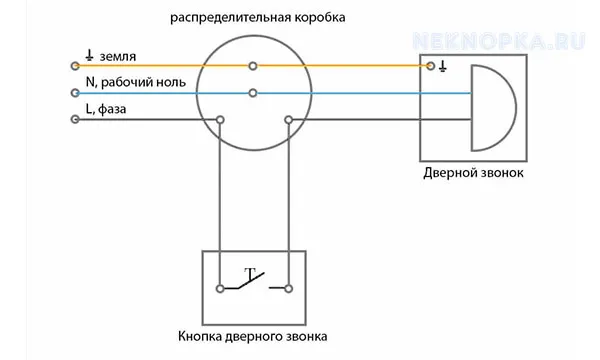

Вот так выглядит стандартная схема подключения кнопки дверного звонка:

• Подключение кнопки дверного звонка — инструкция и правила
• Почему может не работать кнопка дверного звонка?
• Ответы на частые вопросы о защите кнопки дверного звонка

Подключение кнопки дверного звонка — инструкция и правила

Подключить проводной дверной звонок можно самостоятельно.

Нужно лишь иметь под рукой необходимые инструменты и материалы:

• Электродрель со сверлом по бетону,
• Дюбель-гвозди подходящего диаметра;
• Отвертку с индикатором;
• Медный двужильный провод сечением 0,5 кв.мм. и кабель-канал — они понадобятся в том случае, если провода не проложены;
• Строительный нож;
• Бокорезы;
• Изоленту.

Типовая схема подключения проводного дверного звонка ничем не отличается от схемы подключения выключателя света.

Вся разница лишь в том, что вместо лампы используется звуковое устройство, а вместо выключателя — кнопка.

Какой провод пускать на кнопку звонка — фазу или ноль? Ноль подключается напрямую к звуковому механизму, а фаза подается на него через кнопку.

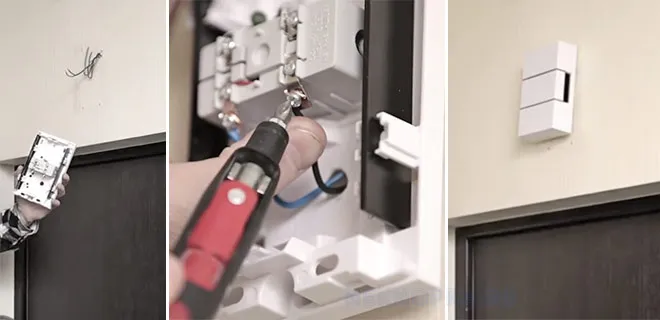

Если вы переехали в новостройку и собираетесь подключить звонок, воспользуйтесь следующей инструкцией:

1. Отключите подачу питания на распределительном электрощитке;
2. Выберите наиболее подходящее место для установки звукового механизма в квартире и кнопки возле входной двери. Оптимальная высота установки кнопки звонка — 145-150 сантиметров;
3. Проложите провод, который соединит все элементы цепи;
4. Закрепите кнопку и звуковой механизм, сняв передние крышки, чтобы обеспечить доступ к клеммам для подключения проводов;
5. Ноль подключите напрямую к звуковому механизму;
6. Фазу кнопки подключите к фазе дверного звонка;
7. Подключите фазу от звукового механизма к соответствующей клемме распред.коробки;
8. Для подключения кнопки разберите ее корпус в соответствии с инструкцией и закрепите на 2 дюбель-гвоздя. Подключите два провода на контакты кнопки — подсоединить провода к кнопке звонка можно в любом порядке;
9. Перепроверьте правильность подключения проводов.

Почему может не работать кнопка дверного звонка?

Причин, по которым не срабатывает звуковой сигнал при нажатии кнопки звонка, может быть несколько:

1. Не исправен сам звуковой механизм. Чтобы это проверить, следует попробовать подать напряжение на клеммы звонка напрямую. Если сигнал не сработает и в этом случае, причина в вышедшем из строя звуковом устройстве.
2. Не работает кнопка. Как правило, причина заключается в том, что мостик не замыкает контакты. Проверить это можно, соединив контакты перемычкой (например, отверткой). Контакт может отсутствовать из-за образования оксида на мостике, который в большинстве случаев изготовлен из медного сплава. Проблема в большинстве случаев решается чисткой мостика и контактов.
3. Соединение «кнопка-звуковой механизм» выполнено неверно. Ноль должен идти на звонок через кнопку, а фаза — напрямую на звуковой механизм. Для устранения проблемы следует проверить правильность подключения и исправить ошибку.
4. Нарушена целостность провода. Для проверки исправности цепи (наличия/отсутствия в ней разрывов) следует прозвонить провод мультиметром (тестером).

Внимание! При выполнении перечисленных выше манипуляций следует учитывать, что дверной звонок работает от сети 220 В.

Необходимо соблюдать базовые правила техники безопасности при работе с электроприборами.

Ответы на частые вопросы о защите кнопки дверного звонка

В случае установки звонка внутри помещения никаких дополнительных мероприятий по защите кнопки не требуется. Совсем другое дело, когда кнопка звонка устанавливается на улице, где она подвержена воздействию влаги и перепадов температур.

1. Как защитить кнопку звонка от дождя? Для этих целей можно соорудить небольшой козырек из любых подручных средств. Однако лучше приобрести готовую влагозащищенную кнопку. Дополнительно не будет лишним обработать поверхность гидрофобными (водоотталкивающими) средствами.
2. Существуют ли антивандальные кнопки дверного звонка для установки на улице? Да, в продаже есть специальные кнопки в эргономичном металлическом корпусе повышенной прочности. Они продаются отдельно, стоят порядка 200-300 рублей.

Сколько устройств можно подключить в одну розетку?

Количество устройств, которые можно подключить в одну розетку, зависит от мощности электрической сети и мощности каждого подключаемого устройства.

В России обычно используется сеть напряжением 220 Вольт и предельной мощностью 3,5 кВт для однофазных сетей и 10 кВт для трехфазных сетей. Мощность каждого прибора, как правило, указывается на его корпусе или в технической документации.

Чтобы определить, сколько устройств можно подключить в одну розетку, нужно сначала узнать мощность каждого из них, а затем посчитать общую мощность всех устройств, которые вы хотите подключить. Если общая мощность устройств не превышает предельную мощность электрической сети, то вы можете подключить все устройства в одну розетку.

Но в целях безопасности и для предотвращения перегрузки сети, рекомендуется использовать распределительные устройства, такие как удлинители с предохранительными элементами и защитой от перегрузки, чтобы распределить нагрузку между несколькими розетками и избежать повреждения оборудования или возгорания.
