Цифроаналоговые домофонные системы.

На сегодняшний день широко распространены Польские домофоны от компаний RAINMANN (Райнман), LASKOMEX и PROEL. Также на рынке активно представлены Российские бренды «VIZIT», «CIFRAL» и «Метаком», которые работают в этой области с начала 90-х годов.

Цифроаналоговые (цифровые) домофонные системы достаточно надежны и просты в монтаже. Они рассчитаны на подключение до 255 трубок, но из-за своей дороговизны, по отношению к координатным домофонам, цифровые пользуются небольшим спросом у населения, и как следствие, у фирм, занимающихся их установкой.

Для установки цифровой домофонной системы прокладывается линия двухжильным проводом, к которому параллельно подключаются абонентские трубки с обязательным соблюдением полярности.

Здесь принцип действия такой:
При наборе номера квартиры, центральный процессор панели домофона формирует и посылает сигнал в двухпроводную линию в виде цифрового кода. Трубка, к которой адресован этот сигнал, распознает его и подключается к линии.

Каждая абонентская трубка в такой системе оснащена специальной цифровой микросхемой, которая программируется перемычками (джамперами) на конкретный номер квартиры. Джамперы расположены на специальной панельке, которая находится на плате внутри трубки. И чтобы установить код номера квартиры, придется разобрать трубку.

Возле панельки напротив каждого джампера есть цифры, с помощью которых и программируется микросхема.

Сумма цифр замкнутых перемычек соответствует номеру квартиры.

Например. Чтобы установить код квартиры с №38, надо замкнуть джамперы с цифрами 32, 4, 2. Остальные перемычки должны быть разомкнуты.

И если Вам придется менять трубку самому, то достаточно будет выставить джамперы, как они были установлены в старой трубке, или из имеющихся цифр подобрать номер квартиры.

Как видите, система довольно таки простая, но не лишена недостатков.

Первый – это эксплуатация.
Допустим, в линии или в трубке происходит короткое замыкание — тогда система становится полностью неработоспособной. А чтобы определить, где именно произошла неисправность, придется побегать и попотеть. Это удача, если в этот момент все жители подъезда оказались дома. А если кто-то уехал на выходные загород или на море.

Естественно, все это определяется, находится, устраняется и усовершенствуется.
Компания RAINMANN выпустила этажные контроллеры RN-FC5, которые так же, как и абонентские трубки подключаются к двухпроводной линии системы. А уже непосредственно к контроллерам подключаются абонентские трубки.

Этажные контроллеры рассчитаны на подключение к ним от 1 до 5 трубок. Контроллер опрашивает каждую трубку, которая к нему подключена, и в случае выявления неисправности сигнализирует и отключает неисправный участок из системы. Чтобы обеспечить связь со всеми 254 абонентами, таких контроллеров надо 64 штуки.

Как правило, это приводит к удорожанию комплекта оборудования и усложнению схемы, а значит, к уменьшению надежности системы из-за того, что добавляются дополнительные элементы, которые могут выйти из строя, или где-нибудь нарушится контакт. Да и ремонт или покупка цифровой трубки выходит дороже, чем аналоговой – это второй недостаток.

Но, не смотря на эти недостатки, цифровые системы на Российском рынке существуют, пользуются спросом, и прекрасно конкурируют с координатно-матричными домофонами за счет своих функциональных возможностей. Тем более, тот же этажный контроллер RN-FC5, позволяет использовать обычные трубки координатных домофонов в цифровых системах.

Какая есть индикация гостей у домофонов

• Аудиодомофоны – это своего рода радио, которое имеет двусторонняя связь. То есть посетитель идентифицируется хозяином квартиры по голосу, посредством трубки для подъездного домофона;

  Схема подключения аудиодомофона
• Видеодомофоны — они не только осуществляют функцию открывания подъездной двери и аудиосвязь двустороннюю, но и производят видеонаблюдения всего пространства примыкающего к подъезду. Отличительной особенностью данных домофонов являются специальные глазки, в которые вмонтированы миниатюрные видеокамеры. Посредством этих камер и производится наблюдение за гостями. Камера завуалирована под глазок.

Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.

Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ. Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.

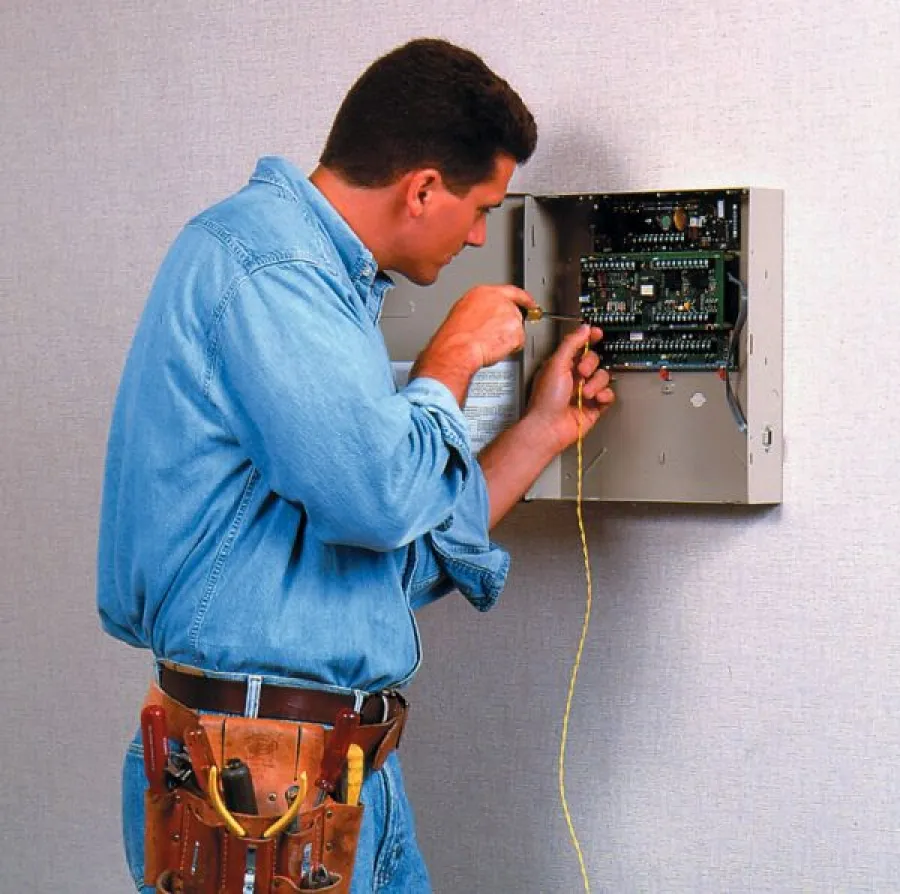

Стоит ли экономить на профессиональном монтаже

Услуги монтажников обходятся недешево, но при этом подрядчик лучше оснащен инструментом, владеет опытом установки подобного оборудования. При желании, имея начальные навыки работы с электрооборудованием, монтаж домофона не трудно выполнить самому. Но при неблагоприятном стечении обстоятельств, критических ошибках ценой вопроса станет полная замена поврежденного оборудования. Поэтому если нет уверенности в собственных силах, то лучше довериться профессионалам.

Обратите внимание. Специалисты по монтажу не только точно знают, как домофон устроен и работает, но и владеют отработанными способами установки системы в многоквартирном доме. Они гарантируют четкое срабатывание замка, отсутствие сбоев. Самостоятельное выполнение работ накладывает на установщика обязательства за исход операции.

Производители устройств

Метаком

Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.

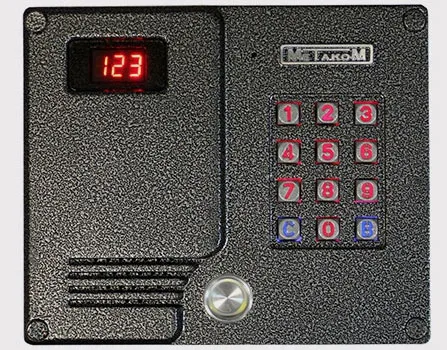

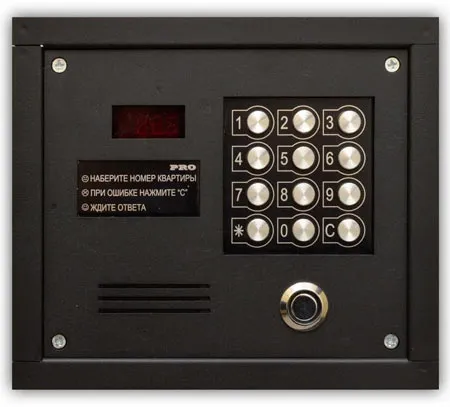

Так выглядит домофон Метаком

Установка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:

• на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
• двери открываются ключом;
• можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
• простое обслуживание, установка и перепрограммирование.

Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.

Vizit

Производители разработали недорогие и качественные домофоны Vizit.

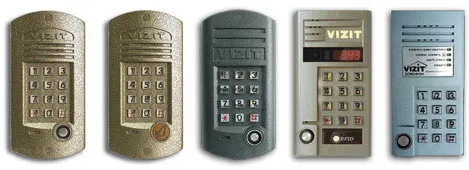

Домофоны Vizit

Внешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.

Cyfral

Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.

Эти цифровые домофоны подключаются при помощи телефонного кабеля, к которому абонентские трубки будут подключены параллельно.

При подключении домофонов Cyfral, нужно правильно его запрограммировать.

Commax

Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:

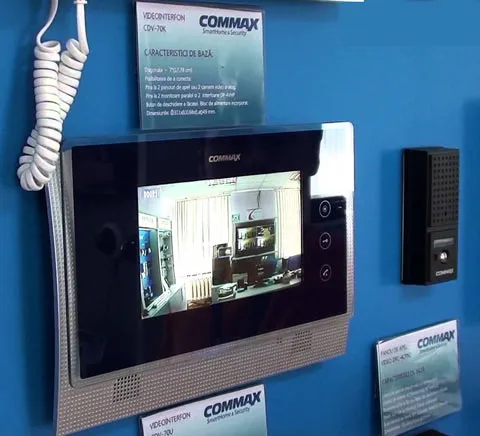

Комплектация видеодомофона Commax

• вызывная панель с камерой;
• монитор;
• электрический замок.

Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:

• может быть монохромным или цветным;
• может оснащаться трубкой, или громкой связью;
• есть комплекты с датчиками движения;
• есть функция фотосъемки или видеозаписи, с сохранением данных.

Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.

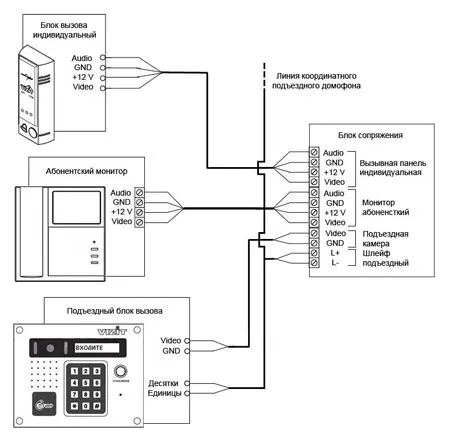

Схема подключения домофона через блок сопряжения

Подключение трубки

Серьезно стоит отнестись к подключению абонентского пульта. Данная процедура не менее серьезна, чем врезка в домофонную линию.

Трубка состоит из следующих основных элементов:

• корпуса УПК;
• кнопка разблокировки замка;
• индикатора вызова;
• разговорного устройства (динамик, микрофон).

Для подключения трубки потребуется разобрать её корпус. Он может открываться следующим образом (в зависимости от модификации):

• при помощи специальных защелок;
• при помощи отвертки (крестовой/шлицевой).

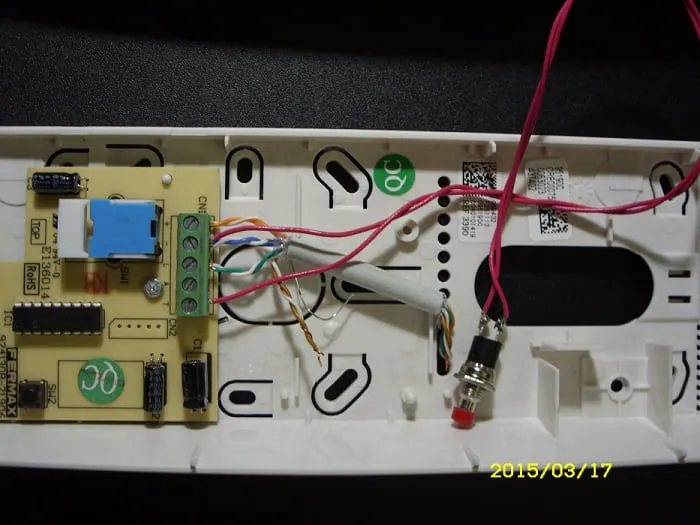

После вскрытия корпуса, внутри, можно будет обнаружить две клеммы. Они представляют собой винты, ими осуществляется обжим проводов связи. На пластике рядом выдавлена маркировка полярности – «+»/«-». Очень важно соблюдать её, в противном случае домофон попросту станет неработоспособным. Также внутри корпуса присутствует схема подключения. Стоит изучить её. Это позволит избежать различных затруднений, ошибок при подключении.

Сами винты клемм стоит затягивать по возможности плотно. Чем плотнее контакт, тем качественнее связь. Процедура монтажа трубки проста. Достаточно разметить на стене отверстия под дюбеля соответствующего диаметра, просверлить их. Далее выполняется крепеж при помощи отвертки/шуруповерта.

Как подобрать домофон

Подбор устройства находится в зависимости от некоторых условий: цена аппарата с установкой и разряд защиты, важный абоненту. На выбор оказывает большое влияние численность обслуживаемых покупателей (много абонентский или мало абонентский), что непосредственно зависит от разрешаемых задач посетителями (аудио и видеоидентификация) и их экономического состояния.

Главные нюансы при выборе

Первоначально нелишне решить, сколько обывателей будет обслуживаться домофоном – для залога сохранности установленной квартиры или подъезда. После этого надо сосредоточить внимание на следующие данные:

1. Фирма-наладчик обязана владеть знаниями и опытом в этой сфере.
2. Компания-производитель должна учесть акклиматизационные условия.
3. Корпус обязан быть антивандальным, при этом уровень защищенности самый высокий.

4. Домофон с записью, детекторами или инновационными деталями, которые сложны в монтаже, должны характеризоваться стабильностью при колебании электропитания.
5. У установки должен быть сертификат.
6. Наличие руководства по монтажу и эксплуатации.
7. Допустимость покупки единичных деталей при неисправности.
8. Гарантийный срок и наличие обслуживания системы.
9. Выбрать аппаратуру с подходящим числом блоков.
10. Степень охраны. Например, двухуровневая защита учитывает установку 1-го блока на подходе к объекту, а другого конкретно около двери. Можно смонтировать единые системы домофонов.
11. Тип замка, применимый в домофоне: механический или магнитный.

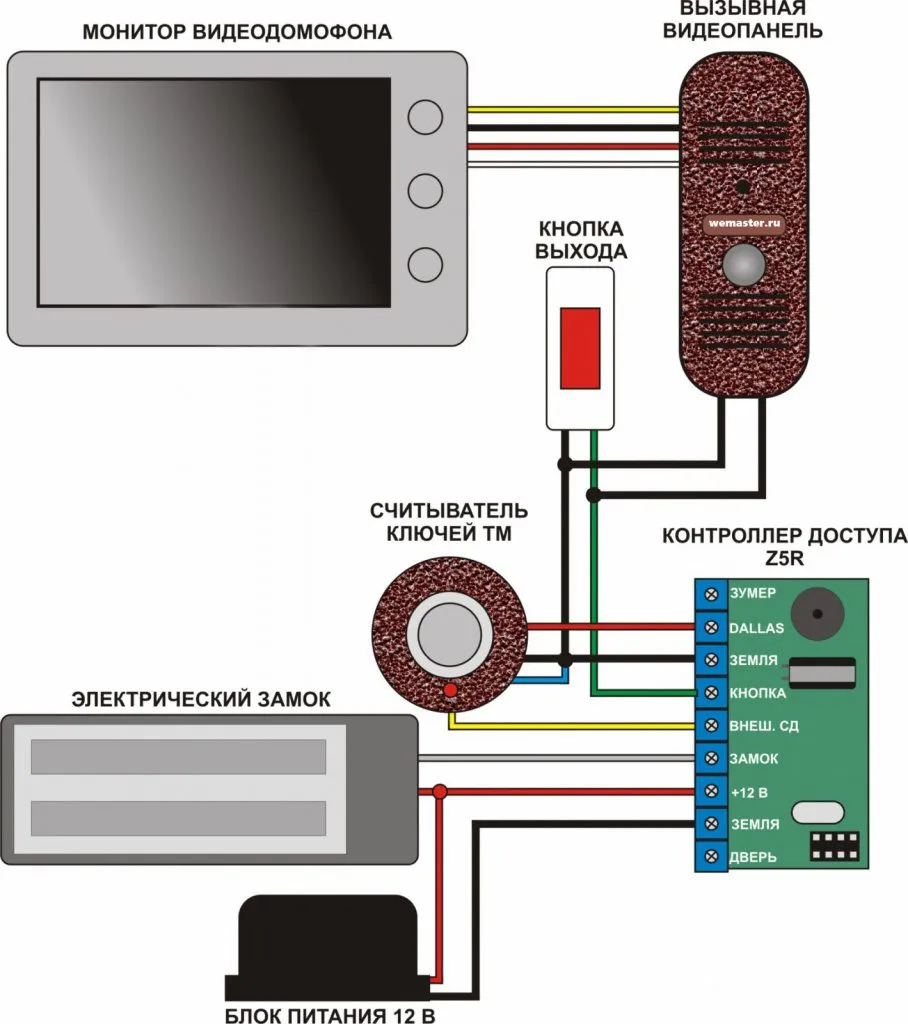

    Схема подключения домофона с магнитным замком
12. При подборе видеодомофона надлежит концентрировать внимание на обзоре, наличие подсвечивания ночью.

Также следует учесть, что при возникновении каких-либо опасных ситуаций дверь не должна заблокироваться, а раскрываться легко. Доводчики:

• максимальный вес двери, какую может выдержать элемент;
• смотря где, будет использоваться;
• регулировка системы соответственно сезону;
• вероятность применения в разных погодных ситуациях;
• простота программного обеспечения, а также перепрограммирования.

Видео инструкция по выбору домофона.

Марки домофонов и количество абонентов

Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.

Не так давно эти конструкции могли обслужить только 6 человек, но прогресс не стоит на месте, и на данный момент можно купить домофоны различных конфигураций, которые могут обслужить более 1000 абонентов, при этом могут сделать доступными десятки входов в подъезд.

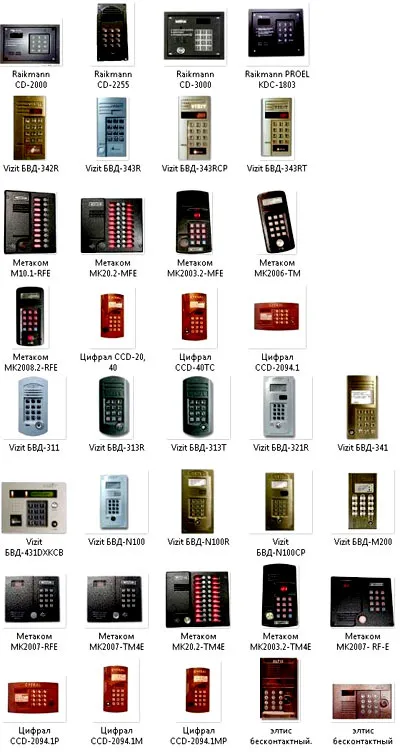

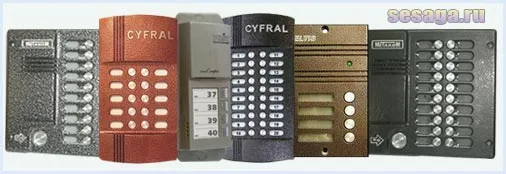

Различные марки домофонов

Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:

1. Координатно-матричные – подключение видеодомофона к подъездному домофону, происходит в зависимости с блоками, которые устанавливают абоненты, например, если блоков будет 30, то проводов придется тянуть такое же количество. Для координатного подъездного домофона характерна доступная цена, но при таком большом составе проводов, она может работать некорректно, так как сеть часто перегружается.
2. Цифровые домофоны – стоят не дешево, но подключаются при помощи двух проводов. Но стоит отметить, что соседи могут прослушивать разговоры и аппараты часто выходят из строя. Кроме того они могут, отправить ложный вызов или не открыть подъездную дверь с домофоном.

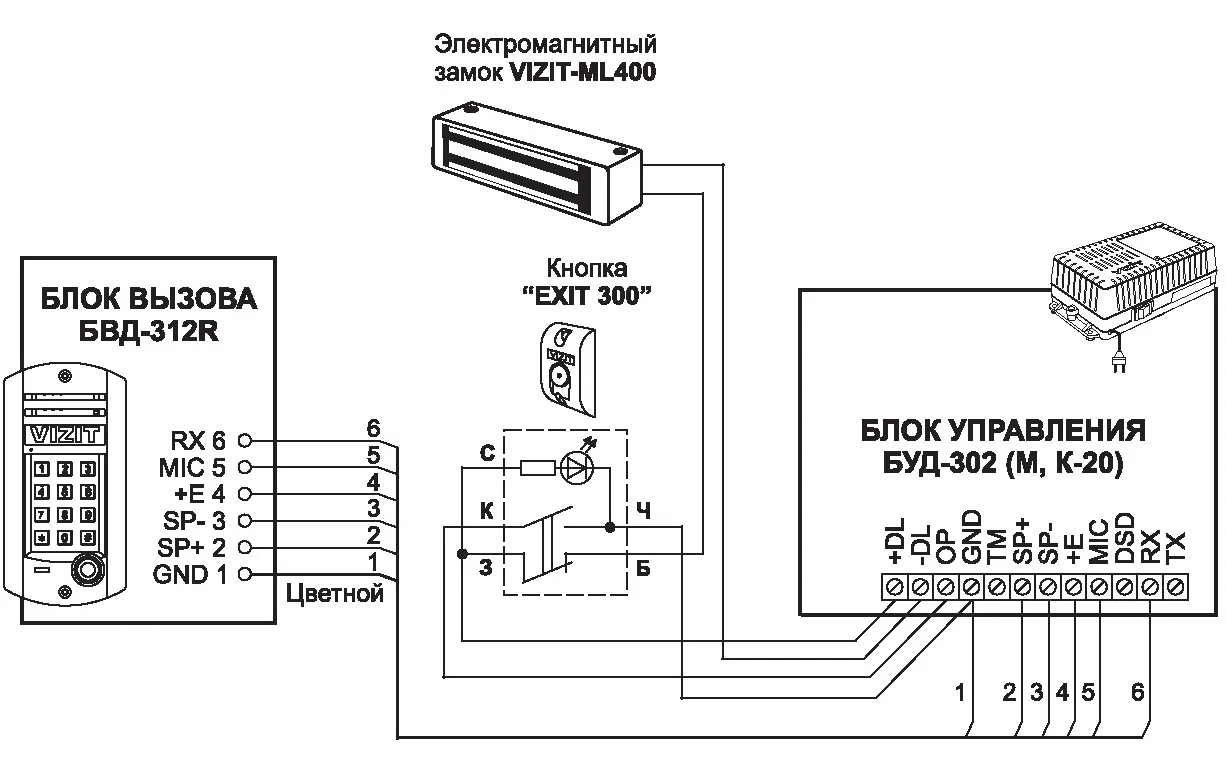

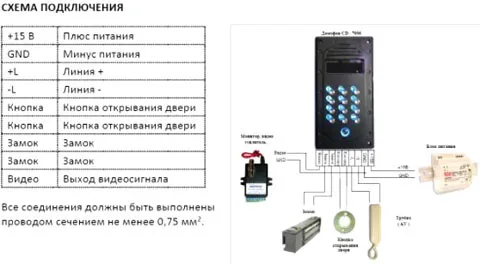

   Схема подключения цифрового домофона
3. Беспроводные системы – могут быть подключены без применения новых коммуникаций, а по проводам телефонных линий. Также они подключаются при помощи IP. Это домофоны элитной серии, и они могут работать через вай-фай соединения или через интернет. У этой системы панель вызова может быть с кнопками, с камерой, с внутренним оснащением – трубкой для подъездного домофона или небольшой экран. Управляются эти конструкции с планшета, смартфона, но можно использовать и простую трубку, которую устанавливают рядом с входной дверью в квартиру. Но если хозяин решит подключить трубку, то он лишается возможности использовать видеосвязь. Если видеонаблюдение необходимо, то лучше заказать комплексный монтаж.

Устройство многоквартирного домофона

Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.

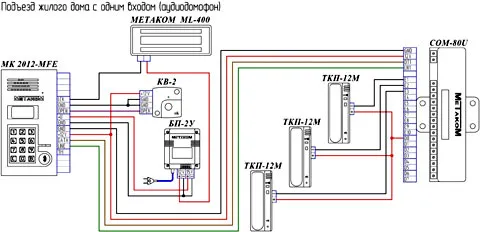

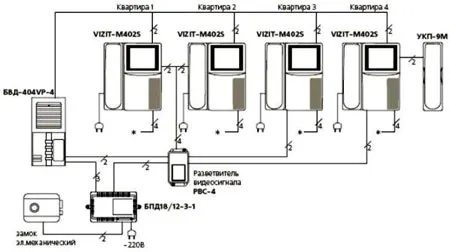

Схема подключения домофона в многоквартирном доме

Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.

Как подключить подъездный домофон к квартирному видеодомофону

Итак, модель выбрана, учтены все ключевые нюансы. Следующий шаг – подключение аппарата. Чтобы процесс прошел быстро и эффективно, у вас под рукой должны быть все необходимые инструменты и расходные материалы, которые понадобятся в работе.

Что будет использовано для подключения

1. При необходимости прокладки проводов не обойтись без перфоратора, отвертки и шуруповерта.
2. Хотите в итоге сохранить стену красивой и ровной – используйте штроборез, который для кабеля проложит канавки необходимой глубины.
3. Для надежной фиксации проводов в микро-траншеях стены понадобится гипсовый или цементный раствор и соответствующие инструменты для нанесения и распределения смеси.
4. Чтобы четко соблюдать все технические нюансы, от которых напрямую зависит итоговый результат, перед глазами должна быть схема.
5. Для соединения всех проводков и кабелей, а их будет много, необходим паяльник и обжимной инструмент (в каких-то случаях можно обойтись беспаечным способом).
6. Чтобы кабели на поверхности стены и под аппаратом смотрелись эстетично, подготовьте скобы, шурупы, дюбели и другие мелкие расходные материалы.
7. Если вы купили устройство без модуля сопряжения, приобретите его дополнительно.
8. Купили прибор с координатной системой Vizit или Cyfral – понадобится адаптер соответствующего типа. Учтите отличия с цифровыми аналогами.

Важно

Чтобы монтаж и подключение аппарата прошли быстро и эффективно, используйте только надежные материалы и инструменты. От этого зависит не только итог, но и безопасность.

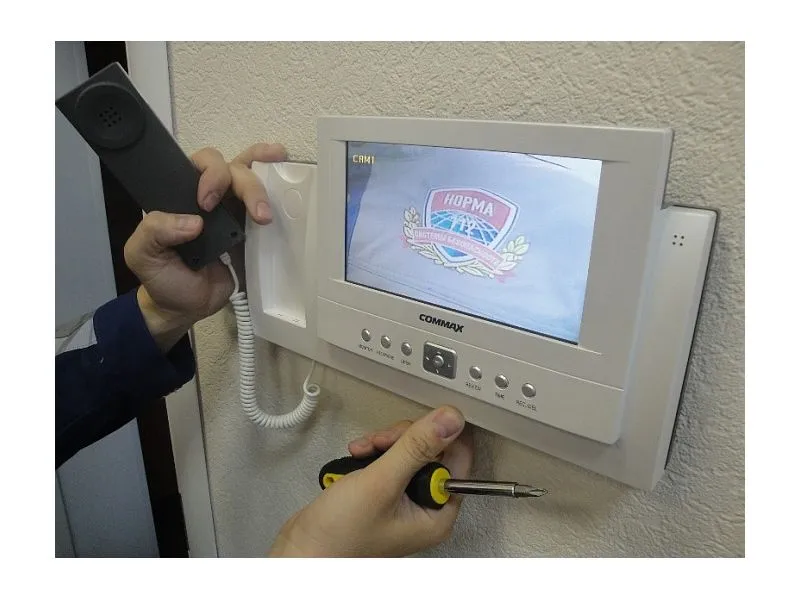

Подключение аппарата

Если вы знаете, как подключить трубку к подъездному домофону, установить видеоустройство не составит труда. Система основана на работе четырех проводов: общего, аудио, видео и на 12 В. Два присоединяются (общий и аудио) к подъездному аппарату, через адаптер проходит три (все, кроме видео). Если же в устройство интегрирована камера, тут будут использованы все четыре типа проводов.

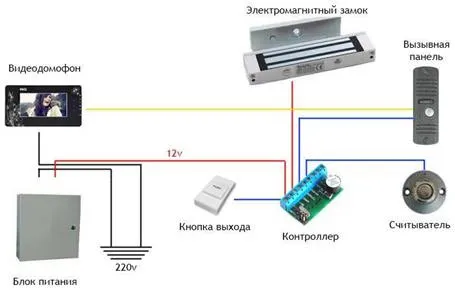

Приводим в пример подробную схему подключения видеодомофона к подъездному домофону:

Три основных этапа, от которых будет зависит эффективная и бесперебойная работа прибора:

1. На мониторе есть специальный разъем – гнездо “Видео”. Сюда необходимо подключить сигнальный провод. Обратите внимание, разъемы схожи с аудио-системой.
2. Аппарат не будет работать без важнейшего условия – подключения провода +12В, который отвечает за питание.
3. Не забудьте подключить к гнезду “Общий” провод типа GND.

Кординатно-матричные домофонные системы.

Координатные домофонные системы более широко представлены на Российском рынке домофонов.
Но и здесь ситуация с производителями домофонов ни чем не отличается. Все те же ветераны и Поляки, и в этот список еще нужно добавить две Российские компании производители — это «КС-домофон» и «Элтис».

По своим параметрам координатные домофоны практически ни чем не отличаются от своих цифровых братьев. Они так же просты в монтаже, и единственное отличие от цифровых, так это в количестве проводов, используемых в координатной системе.

Например. Чтобы установить домофон в подъезде с 36 квартирами, потребуется проложить 14-ти жильный провод.

Принцип действия у координатных домофонов такой:
Рассмотрим работу домофона на примере оборудования компании «Метаком».
При наборе номера квартиры, центральный процессор домофона формирует сигнал кода квартиры и посылает его на вход коммутатора. Коммутатор обрабатывает этот сигнал, и уже с помощью своих электронных ключей подключает нужную трубку.

Здесь от коммутатора к трубкам идет многожильный провод, в котором жилы разделены на «Десятки» и «Единицы». Вот как раз, нас больше всего и интересует подключение трубок к коммутатору и его работа.

Для установления связи с квартирой, домофонная панель по линии «DAT1» передает коммутатору код номера вызываемой квартиры. Микроконтроллер коммутатора обрабатывает полученную информацию, и включает один из 8 ключей «Десятков» и один из 10 ключей «Единиц». И уже через разговорную линию «LIN1» происходит дальнейшая связь с квартирой. Для удобства понимания электронный ключ представлен в виде контакта реле.

На рисунке ниже схематично показан принцип работы координатно-матричной системы на базе коммутатора «COM-80» производства компании «Метаком», рассчитанного на подключение до 80 абонентов.

Здесь все просто.
Трубка с номером квартиры 3 своим плюсом подключена к нулевому контакту ключа «Десятков», а минусом к контакту 3 ключа «Единиц».

Трубка с номером 36 своим плюсом подключена к контакту 3 ключа «Десятков», а минусом к контакту 6 ключа «Единиц».

Теперь если надо подключить квартиру с номером 37, то плюс трубки сажаем на контакт 3 ключа «Десятков», а минус на контакт 7 ключа «Единиц».

Внимание! При самостоятельном подключении трубок координатной системы, соблюдайте полярность. При неправильном подключении абонентской трубки, нарушается работа всей системы. Будьте внимательны.

А бывают квартиры с номерами, начинающиеся на 300, 400, 500. Тут как быть?
Очень просто. Производители домофонов придумали такой параметр, как «Смещение», которое задается путем программирования панели домофона. Здесь рассчитывается число, на которое надо передвинуть диапазон квартир, а домофонная панель уже будет вычитать это число при наборе номера квартиры.

Например. В подъезде имеются квартиры с номерами от 285 до 365. Коммутатор рассчитан на подключение 80-ти квартир. Смещение устанавливается на 284. В этом случае трубка квартиры с номером 285 своим плюсом сажается на нулевой контакт ключа «Десятков», а минусом на контакт 1 ключа «Единиц».

Но если в панели домофона задано смещение, то здесь есть подводный камень. Кроме установщика никто не может знать, на какую величину оно сдвинуто.

В любом случае, всегда ориентируйтесь по цвету жил «Десятков» и «Единиц», выходящих из коммутатора.

Так же есть модели домофонов уже со встроенным коммутатором. У них на передней панели напротив номера квартиры расположена кнопка, на которую достаточно нажать, и сразу пойдет вызов.

Они специально разработаны для тех случаев, когда в подъезде всего 2, 4, 10 или 20 квартир. Смысла нет ставить панель, рассчитанную на 200-400 абонентов, да и стоит она на порядок выше.

Этапы монтажа и схемы подключения

Предположим, вы решили самостоятельно заняться установкой домофона. Не важно, что послужило этому причиной, – завышенные расценки монтажников или несогласие со сметой расходов в целом. Весь процесс, для простоты реализации, разбивается на отдельные этапы.

К ним относятся:

1. Коммутация с наружной вызывной панелью. Начать лучше от квартиры, постепенно двигаясь к распределительному щиту на площадке. Кабель укладывается в специальном рукаве – пластиковом или металлическом. Задача заключается в подведении провода к коммутационному модулю или непосредственно к наружному блоку, расположенному у входа в подъезд.
2. Монтаж трубки. Заранее определяют место установки, так, чтобы хозяевам было комфортно пользоваться (сбоку от входной двери в квартиру). Держатель крепится к стене, дверному косяку саморезами или дюбелями быстрого монтажа.
3. Непосредственно подключение. Открыв панель трубки, можно обнаружить электрические контакты (зажимные клеммы). Если их 2, то предусмотрена установка одного терминала, 4 контакта говорят о возможности монтажа дополнительной трубки.

Данный способ описывает «длинный» путь, предусматривающий управление электрозамком на входной двери в подъезд. Но существует и упрощенный. Для его реализации вызывной модуль устанавливается на площадке, а внутренний блок используется для видео (аудио) связи с посетителем.

Кнопка выхода и вызывной панели

Вызывная панель – это специальный клавиатурный блок с датчиком для магнитного ключа. Может оборудоваться дисплеем, упрощающим набор кода вызываемого абонента. Монтируется снаружи подъезда, должна сохранять работоспособность в условиях пониженной температуры, осадков.

Тип монтажа – потайной, панель утапливается в поверхность. Для этого потребуется поработать электроинструментом, создавая необходимое углубление. Кнопка выхода, напротив, находится внутри квартиры. Часто размещается на панели держателя трубки (самой трубке). Посылает сигнал на запорное устройство (электромеханический замок) для открытия двери.

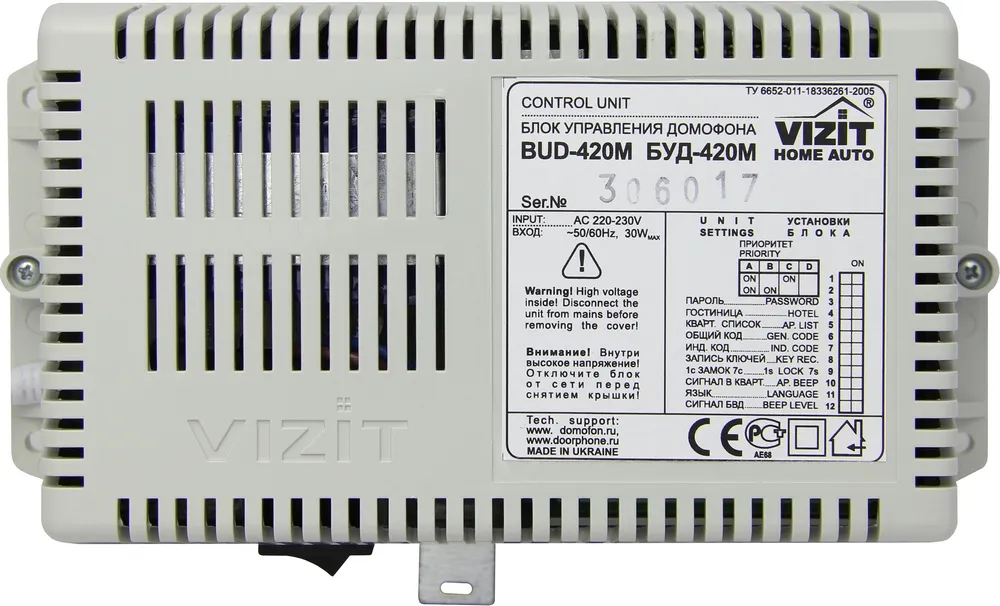

Блок коммутации и питания

Данное устройство обеспечивает все модули энергией, трансформируя ее из получаемых в бытовой сети 220 Вольт в требуемые для функционирования устройства. Обычно это 12 Вольт. А от того, какое напряжение в домофоне, насколько этот параметр стабилен, зависит работоспособность системы.

Коммутационный блок сводит сигналы от разрозненных трубок, обеспечивает их связь с вызывной панелью и электрозамком.

Часто размещается на площадке, в специальном щитке. При его установке соблюдаются требования электробезопасности.

Электромагнитный замок

Один из узлов системы, обеспечивающий безопасность жильцов. В нормальном состоянии ток подается на катушку, препятствуя открытию двери. По сигналу с вызывной панели (после воздействия магнитного ключа) или по команде из квартиры замок обесточивается, отпуская пластину двери.

Схема подключения магнитного замка домофона предусматривает прокладку питающего кабеля к распределительному щитку (сетевому адаптеру). По типу замки могут быть накладными или врезными, это влияет на объем работ по установке. Основное условие – точность и аккуратность. Полностью смонтированный замок должен обеспечивать притягивание ригеля, а после подачи управляющего сигнала – четкое срабатывание, открытие двери.

Трубка

Относится к стандартному оборудованию, имеет унифицированную конструкцию. Внешне напоминает проводной телефон упрощенной конструкции, с микрофоном, динамиком, но без наборной панели. Монтаж трубки сводится к выбору места размещения. Еще он должен обеспечивать надежную фиксацию в нерабочем положении, удобство пользования.

Кабели

Поскольку работа домофона связана с электричеством, для его подключения используются кабели. Это может быть комплектная или отдельно приобретенная продукция. Для электрозамков нужен силовой кабель сечением не менее 2х0,75 квадратных миллиметра. Например, ШВВП. Для коммутации используются кабели «витая пара», слаботочные. Рекомендации можно найти в руководстве по эксплуатации домофона.

Подключение

При подключении домофона, трубок соблюдается полярность. Если проигнорировать данное условие, то, как минимум, устройство будет работать нечетко, с помехами. А то и откажет. Для правильной коммутации руководствуются схемой, используют тестер. Все зажимные, клеммные контакты окончательно затягивают.

Пусконаладочные работы

После завершения монтажа остается отрегулировать срабатывание замка (выставить зазоры), добиться четкой реакции на нажатие управляющей кнопки из квартиры.

Способы подключения многоквартирных подъездных домофонов

Установив домофон в подъезд, жильцы коллективным решением ликвидируют множество проблем. В том числе и по ограничению доступа нежелательных гостей. Определенная квалификация и знание электрической схемы домофона позволят осуществить установку даже непрофессиональным монтажникам.

Многоквартирные конструкции подразделяются на 2 разновидности:

1. Цифровая.
2. Координатная.

Оба типа схожи по принципу работы и комплектности, но отличаются способами коммутации внутреннего телефона (трубки) в квартире. Наиболее распространенные марки оборудования – Metakom, Eltis, Cifral, Vizit, Commax, Laskomex.

Цифровая система

Установка цифровой домофонной сети, согласно смете, обойдется дороже, чем координатной. Дело здесь не только в более сложной схеме подключения, но и в оборудовании. А для многоквартирного дома его понадобится немало, учитывая разветвленную коммутацию, поэтажную разводку. Вот и думайте, что предпочтительнее для установки домофона. А заодно согласуйте принятое решение с другими жильцами.

Число обслуживаемых абонентов ограничено: до 255 человек. К главной магистрали, пересекающей подъезд по вертикали, подводятся провода от отдельных абонентских трубок. Схема подключения – параллельная.

Внимание. Серьезный недостаток решения скрывается во взаимосвязи абонентов между собой, невозможности произвольного отключения без проведения перенастройки. Поэтому любые форс-мажорные обстоятельства, включая повреждения магистрали или плановые ремонтные работы, требуют повторной наладки всего комплекса оборудования.

Координатная система

Данный способ отличается некоторой внешней сложностью: многожильным кабелем отдельно подключаются десятки и единицы, образующие номер квартиры. Некоторые трудности монтажа компенсируются независимой, надежной работой домофона у каждого абонента. Поломка отдельных трубок не влияет на функционирование всей сети.

Единственная тонкость – тщательное следование полярности при подключении внутриквартирных магистралей. Допускается использовать терминалы (трубки) нескольких производителей, они могут быть не одинаковыми.

Совмещение устройств

Хотите понять, как подключить домофон к подъездному домофону? Для этого недостаточно просто выбрать модель, исходя из ее функциональных особенностей, дизайна и удобства в использовании. Чтобы устройство эффективно работало и без сбоев подавало сигнал и изображение, нужно учесть такую важную техническую характеристику, как совместимость.
Для цифровых аппаратов подойдут как черно-белые, так и цветные модели. Но все так просто, как может показаться на первый взгляд.

При подключении видеодомофона к подъездному домофону своими руками следует учитывать следующие моменты:

• Выбирайте аппараты отечественного производства или доработанные в России. Проблема корейских устройств (они в большинстве представлены в специализированных магазинах) в том, что у них отсутствует модуль сопряжения, то есть они не могут быть совмещены с другими приборами. Прежде чем покупать, смотрите на страну изготовителя и технические характеристики, структуру.

• Один из недостатков совмещенных моделей – их повышенная чувствительность. Выбирайте аппараты, учитывая эту особенность, Иначе могут часто возникать сбои в срабатывании механизмов входной группы, и вам придется открывать и закрывать двери самостоятельно, своими руками.

• Покупайте приборы с надежной платой согласования. Когда эта деталь выходит из строя, перестает работать вся система. Ремонт обходится в приличную сумму.

Чтобы избежать подобных форс-мажоров, обращайтесь за помощью к профессионалам, которые помогут подобрать качественный аппарат, быстро и грамотно подключить домофон к подъездному домофону по схеме, учитывающей все технические особенности.

Домофон отключен от сети: что делать

Мы часто сталкиваемся с ситуациями, когда домашняя техника выходит из строя. Перепады напряжения, короткие замыкания, сбои в электропитании, связанные с перегрузками сети. Отключаются не только стиральные машинки, компьютеры и микроволновки. Перестает работать система домофона, то есть вход в ваш жилище открыт для любого прохожего.

3 профессиональных совета:

1. Найдите витую пару проводов, которая отвечает за работу устройства. В многоквартирных домах она находится в щитке на лестничной клетке или в тамбуре.
2. Обязательно учитывайте полярность.
3. Если вышел из строя домофон коттеджа или частного дома, вам надо соединить два кабеля: который относится к коммутатору и отпирающим функциям замка.

Не уверены, что справитесь самостоятельно, – вызывайте мастера!

Особенности подключения домофонов

Не всем и не всегда удается решить технические задачи, сложность которых требует вмешательства профессионалов. Установить самостоятельно систему домофона не так сложно. Другой вопрос – устранить сложные ошибки, которые могут привести к поломке аппарата.

Когда следует обращаться к специалистам:

• Вы купили прибор, а инструкция составлена не подробно, отсутствуют важные технические моменты, указаны некорректные данные.
• Подключены провода с неправильным сечением, недопустимой длиной и характеристиками, которые не подходят для решения конкретной задачи.
• На месте соединения проводов – скрутки вместо спаек.
• Кабель проложен без учета правил пожарной безопасности: вблизи систем водоснабжения, отопления, трубопроводов, радиаторов.
• Домофон перестал работать и причину поломки вы не смогли определить самостоятельно.

Не каждая ошибка поддается самостоятельному устранению. Видите, что процесс вышел из-под вашего контроля, – обращайтесь к профильным специалистам. Это может быть та же компания, которая устанавливала домофон в подъезде, или сторонняя организация, предоставляющая аналогичные услуги. Профессиональный мастер определит причину неполадки, быстро и грамотно справится с ней.

Источники

• https://sesaga.ru/podklyuchenie-trubki-podezdnogo-domofona.html
• https://Proekt-sam.ru/proektsistem/podezdnye-domofony.html
• https://zhkh.club/podezd/kak-podkljuchit-domofon
• https://bezopasnik.info/%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BA-%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%B7%D0%B4%D0%BD%D0%BE%D0%BC%D1%83-%D0%B4%D0%BE%D0%BC%D0%BE%D1%84%D0%BE%D0%BD%D1%83-%D1%81/
• https://pro100security.ru/articles/security-at-home/podklyuchit-domofon-k-podezdnomu-domofonu.html

Почему не звонит трубка домофона?

Если трубка домофона не звонит, могут быть несколько причин:

1. Отсутствие питания. Проверьте, подключен ли домофон к сети электропитания. Если он подключен, убедитесь, что нет повреждения кабеля.

2. Неправильное подключение проводов. Убедитесь, что провода правильно подключены к домофону и вызывной панели.

3. Неисправность трубки. Если провода подключены правильно, но трубка все еще не звонит, возможно, она неисправна и требует замены.

4. Неисправность вызывной панели. Если вы можете услышать звук вызова, но не можете ответить на вызов, возможно, проблема связана с вызывной панелью. Проверьте, работает ли звонок на вызывной панели, и убедитесь, что провода правильно подключены к ней.

5. Неисправность блока питания. Если трубка домофона работает, но звук вызова слабый или отсутствует, возможно, проблема связана с блоком питания. Проверьте, подключен ли блок питания к домофону и сети электропитания, и убедитесь, что он функционирует правильно.

Если проблему не удается решить самостоятельно, лучше обратиться к специалисту или сервисному центру для диагностики и ремонта домофона.

Видео. Подключение видеодомофона к подъездному координатному домофону Vizit, Cyfral, Eltis, Метаком
