Устройство и принцип действия аудио и видеодомофона — как функционирует домофон
КАК РАБОТАЕТ ДОМОФОН
Как домофон работает на уровне пользователя знают все:
- посетитель нажал кнопку вызова;
- хозяин переговорил с ним;
- для предоставления доступа нажал кнопку управления замком.
Давайте разберем, каким образом функционирует данный алгоритм, то есть рассмотрим устройство и принцип работы домофона. Для начала отметим, что такие устройства могут быть предназначены для индивидуального использования (одноабонентные) или для коллективного использования (многоабонентные). Давайте более подробно рассмотрим, как действует домофон.
Начнем с того, что описываемые устройства могут быть индивидуального (одноабонентные) и коллективного (многоабонентные) пользования.

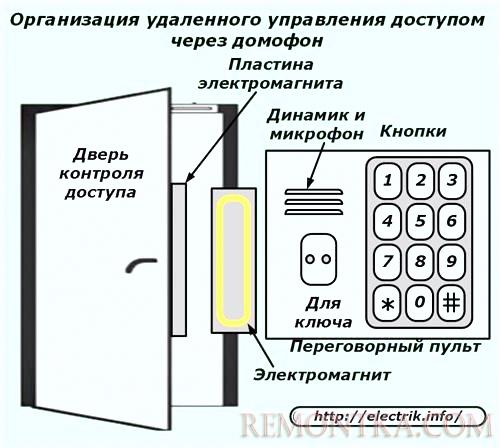

В обязательном порядке в состав домофонной системы входят:
- вызывная панель;
- переговорное устройство (трубка);
- устройство ограничения прохода (электромагнитный или электромеханический замок);
- блок питания.

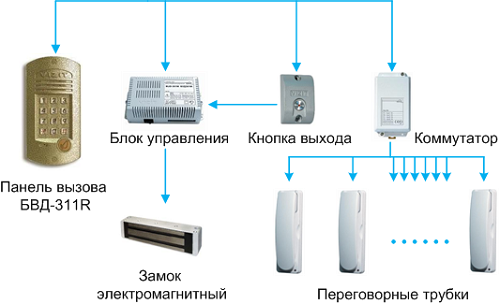

Многоквартирные домофоны, кроме того имеют дополнительно центральный и (или) коммутационный блоки.
Последние нужны для адресации вызова в нужную квартиру и исключения влияний абонентских трубок друг на друга.
По принципу организации связи многоквартирные домофоны подразделяются на цифровые и матричные (координатные).
Последние требуют прокладки от общего блока коммутации, установленного в подъезде отдельных линий связи для каждого абонента.
Естественно, это неудобно, а при значительном количестве квартир в одном подъезде может оказаться технически нереализуемым, поскольку проложить большой пучок проводов в существующих межэтажных каналах невозможно чисто физически.
Цифровые предусматривают установку на каждом этаже отдельного блока, к которому подключаются квартиры одной лестничной площадке. Связь между межэтажными коммутаторами и центральным блоком осуществляется по одной линии.
Иногда в интернете приходится встречать заявления, что цифровые домофоны являются многоканальными, это верно, но до определенного предела. После того, как соединение с той или иной квартирой установлено, трубки других абонентов блокируются.
Кроме того, не нужно забывать, что, пока с квартирой не установлена связь, управление из квартиры замком двери подъезда невозможно.
КАК РАБОТАЕТ ТРУБКА ДОМОФОНА
Вне зависимости от вида домофона (одно или многоабонентный) устройство трубки одинаково. В ее состав входят:
- телефон (динамик);
- микрофон;
- кнопка разблокировки замка.
Кроме того, возможны дополнительные опции типа регулировки громкости и отключения трубки.
Естественно, несложная электронная схема в трубке имеется для усиления аудио сигнала и осуществления необходимых развязок.
Таким образом – это один из самых простых компонентов домофонной системы.
Если говорить про индивидуальные домофоны, то в них трубка соединяется непосредственно с вызывной панелью, которая, помимо прочего (обеспечения акустической связи), управляет электрозамком.
Кроме управления замком из квартиры в любом домофоне предусмотрена возможность доступа по электронному ключу (идентификатору).
В настоящее время основными технологиями являются:
- контактная (Touch Memory);
- бесконтактная (Proximity EM-Marin).
В первом случае ключ должен иметь электрический контакт со считывателем кода (их называют еще «таблетки»), во втором считывание происходит на расстоянии (10-20 см).
Очевидно, что бесконтактный вариант работает надежней, поскольку при окислении контактов считыватель Touch Memory может не сработать.
Несколько слов к вопросу о несанкционированном доступе путем использования стороннего ключа. Он возможен в двух случаях.
1. Прошивка идентификатора в память домофона.
Сделать это может человек, имеющий доступ к блоку управления и обладающий правами на программирование.
По большому счету, такой способ не является нелегальным, сделать это может обслуживающая организация.
2. Использование клона.
В интернете достаточно много запросов на тему изготовления «левых» ключей от домофона и не меньше описаний и советов как это сделать.
Технически сложностей нет, главное условие – наличие уже прошитого в памяти прибора ключа для копирования кода. В этом случае доступ можно получить лишь к тому домофону в котором этот идентификатор зарегистрирован.
Но один ключ можно внести в память практически неограниченного количества устройств, что обслуживающие организации делают для своих сотрудников. Вот копия этого идентификатора обеспечит доступ во все дома, обслуживаемые такой организацией.
Существуют ключи с защитой от копирования, но:
- во-первых, они дорого стоят;
- во-вторых, бюджетные модели домофонов такую технологию не поддерживают.

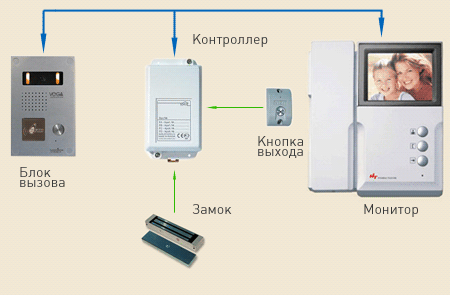

ПРИНЦИП РАБОТЫ ВИДЕОДОМОФОНА
Если аудиодомофон дооборудовать камерой видеонаблюдения, то в результате мы получим видеодомофон.
Ничего особенного в нем нет, просто при его использовании становится доступна опция визуального контроля обстановки около двери, оборудованной вызывной панелью.
В многоквартирных домах видеодомофоны на подъездных дверях используются редко. Они дороже, сложней в обслуживании, менее устойчивы к актам вандализма (слабое место – камера, точнее ее объектив).
А вот среди владельцев частных домов эти устройства популярны. Также достаточно часто их устанавливают на лестничной клетке многоквартирного дома «отсекая» одну или несколько квартир.
Принцип работы схож с обычным домофоном, только при вызове на мониторе панели, установленной в квартире появляется изображение с камеры. В остальном – переговоры, предоставление доступа путем дистанционного открывания замка аналогично аудио вариантам.
Но есть несколько безусловных плюсов.
1. Можно посмотреть на пришедшего не обнаруживая своего присутствия дома и, если визитер нежелателен, просто не отвечать.
2. Есть возможность включить камеру видеонаблюдения в любой момент (даже при отсутствии вызова извне) и оценить обстановку за дверью и на прилегающей территории.
Существуют исполнения видеодомофонов позволяющие подключить к одной вызывной панели несколько мониторов или задействовать дополнительные камеры для увеличения зоны обзора.
Также видеодомофоны широко используются в офисных помещениях и в банках как самостоятельно, так и как часть системы контроля доступа.
